Cân điện tử FS 15001 / FS 15001Ex Vibra thuộc dòng cân công nghiệp chính xác của Shinko Denshi – VIBRA, hướng đến các nhu cầu cân trong sản xuất, kiểm soát nguyên liệu, kiểm nghiệm và kiểm soát chất lượng. Phiên bản tiêu chuẩn FS 15001 có mức cân tối đa 15.000 g, tương đương 15 kg, độ đọc 0,1 g, độ lặp lại 0,1 g và độ tuyến tính ±0,2 g.
Theo catalog chính hãng, model tiêu chuẩn được ghi là FS 15001, trong khi phiên bản dành cho khu vực nguy hiểm có tên chính thức FZ 15001Ex. Phiên bản Ex vẫn giữ mức cân 15 kg và độ đọc 0,1 g nhưng thuộc FZ Series dành cho hazardous area, được nhà sản xuất công bố chuẩn ATEX II 1 G Ex ia IIB T4 Ga.
FS và FZ Series đều sử dụng Tuning-Fork Frequency System, có cấp bảo vệ IP65 và cho phép lựa chọn đầu hiển thị i02 hoặc i03. Dòng FS sử dụng màn hình LCD có đèn nền và nguồn AC adaptor hoặc pin khô, trong khi FZ Series sử dụng power supply box và màn hình LCD không đèn nền.
Thông Số Kỹ Thuật Cân FS 15001 / FZ 15001Ex Vibra
| Thông số | FS 15001 | FZ 15001Ex |
|---|
| Mức cân tối đa |
15.000 g / 15 kg |
15.000 g / 15 kg |
| Độ đọc |
0,1 g |
0,1 g |
| Verification Interval (e) |
1 g |
1 g |
| Độ lặp lại |
0,1 g |
0,1 g |
| Độ tuyến tính |
±0,2 g |
±0,2 g |
| Kích thước mặt cân |
190 × 190 mm |
190 × 190 mm |
| Hiệu chuẩn |
Quả cân ngoài |
Quả cân ngoài |
| Hệ thống đo |
Tuning-Fork Frequency System |
Tuning-Fork Frequency System |
| Cấp bảo vệ |
IP65 |
IP65 |
| OIML & EC Approval |
Class 2 |
Class 2 |
| Indicator |
i02 hoặc i03 |
i02 hoặc i03 |
| Output 1 |
RS232C hoặc option connector |
RS232C hoặc option connector |
| Output 2 |
RS232C |
Không có |
| Màn hình |
LCD có đèn nền |
LCD không đèn nền |
| Nguồn cấp |
AC adaptor và pin khô |
Power supply box tiêu chuẩn |
| Cáp cân |
1 m |
1 m |
| Chuẩn hazardous area |
Không nêu |
ATEX II 1 G Ex ia IIB T4 Ga |
Catalog xác nhận FS 15001 có mức cân 15.000 g, độ đọc 0,1 g, Verification Interval 1 g, độ lặp lại 0,1 g, độ tuyến tính ±0,2 g và hiệu chuẩn bằng quả cân ngoài.
Phiên bản FZ 15001Ex có cùng các thông số cân chính và cũng hiệu chuẩn bằng quả cân ngoài.
Đặc Điểm Nổi Bật Của Cân Điện Tử FS 15001 Vibra
Mức cân 15kg, độ đọc 0.1g
FS 15001 Vibra có mức cân tối đa 15 kg với độ đọc 0,1 g. Đây là cấu hình phù hợp cho những công việc cần cân vật có khối lượng lớn hơn nhóm cân kỹ thuật vài kilogram nhưng vẫn muốn theo dõi thay đổi khối lượng ở mức một phần mười gram.
Thông số chính của FS 15001 gồm:
- Capacity: 15.000 g.
- Readability: 0,1 g.
- Verification Interval: 1 g.
- Repeatability: 0,1 g.
- Non-Linearity: ±0,2 g.
- Calibration: bằng quả cân ngoài.
Với mức cân 15 kg, thiết bị có thể được cân nhắc cho nguyên liệu, thành phẩm, linh kiện, chi tiết và nhiều mẫu sản xuất có khối lượng lớn hơn phạm vi của FS 3202 hoặc FS 6202.
Công Nghệ Tuning-Fork Frequency System
Theo phần Common Specifications của catalog, FS Series sử dụng Tuning-Fork Frequency System làm hệ thống đo.
Trên trang 2 của catalog, VIBRA giới thiệu FS Series là dòng High Precision Industrial Balance, đồng thời nhấn mạnh công nghệ Tuning-fork weighing cell như một đặc điểm trọng tâm của hệ thống cân.
Nhà sản xuất định hướng FS Series kết hợp tải trọng tương đối lớn với khả năng cân chính xác, phục vụ nhiều công đoạn trong sản xuất.
Cấp Bảo Vệ IP65
Cả FS Series và FZ Series đều được catalog công bố IP Protection Rating 65.
Trang 2 của catalog cũng có phần minh họa “IP protection, easy to clean”, cho thấy VIBRA hướng dòng cân này đến môi trường sản xuất, nơi việc bảo vệ thiết bị và vệ sinh cân là những yếu tố đáng quan tâm.
Nhờ đặc điểm này, FS 15001 có thể được cân nhắc cho các khu vực công nghiệp thay vì chỉ giới hạn ở môi trường phòng thí nghiệm.
OIML & EC Approval Class 2
Trong Common Specifications, nhà sản xuất ghi OIML & EC approval class 2 đối với cả FS Series và FZ Series.
Đây là thông tin được VIBRA công bố trực tiếp trong catalog cùng với hệ thống Tuning-Fork và cấp bảo vệ IP65.
Khi ứng dụng thực tế có yêu cầu cụ thể về phê duyệt đo lường hoặc cấu hình được chứng nhận, người dùng nên xác nhận phiên bản sản phẩm được cung cấp trước khi đặt hàng.
FS 15001 Và FZ 15001Ex Khác Nhau Như Thế Nào?
Hai model có cùng mức cân 15 kg và độ đọc 0,1 g nhưng được thiết kế cho các điều kiện làm việc khác nhau.
FS 15001 – Phiên bản tiêu chuẩn
FS 15001 thuộc FS Series dành cho các môi trường cân công nghiệp thông thường.
Thông số chung của FS Series gồm:
- IP65.
- OIML & EC approval class 2.
- Tuning-Fork Frequency System.
- AC adaptor và pin khô.
- Output 1: RS232C hoặc option connector.
- Output 2: RS232C.
- Indicator i02 hoặc i03.
- LCD có đèn nền.
Phiên bản này phù hợp với phòng kiểm nghiệm, QC, khu vực cân nguyên liệu và các công đoạn sản xuất không yêu cầu thiết bị Ex.
FZ 15001Ex – Phiên bản cho khu vực nguy hiểm
Theo catalog, FZ 15001Ex thuộc FZ Series và được thiết kế cho hazardous area.
FZ Series được công bố:
ATEX II 1 G Ex ia IIB T4 Ga.
Cấu hình chung gồm:
- IP65.
- OIML & EC approval class 2.
- Tuning-Fork Frequency System.
- Power supply box tiêu chuẩn.
- Output 1: RS232C hoặc option connector.
- Output 2: N/A.
- Indicator i02 hoặc i03.
- Màn hình LCD không đèn nền.
- Cáp nguồn 5 m.
Như vậy, điểm khác biệt chính không phải khả năng cân mà là môi trường sử dụng, nguồn cấp, màn hình và cấu hình giao tiếp.
Phiên Bản Ex Dành Cho Hazardous Area
Trang 2 của catalog dành riêng một khu vực cho “Hazardous use, FZ series” và minh họa sơ đồ kết nối giữa thiết bị tại hazardous area với power supply box và các thiết bị ở safe area.
FZ Series được nhà sản xuất công bố chuẩn ATEX II 1 G Ex ia IIB T4 Ga.
Vì vậy, nếu vị trí cân thuộc khu vực có yêu cầu sử dụng thiết bị Ex, người dùng nên lựa chọn đúng FZ 15001Ex và đối chiếu các yêu cầu an toàn cụ thể tại vị trí lắp đặt.

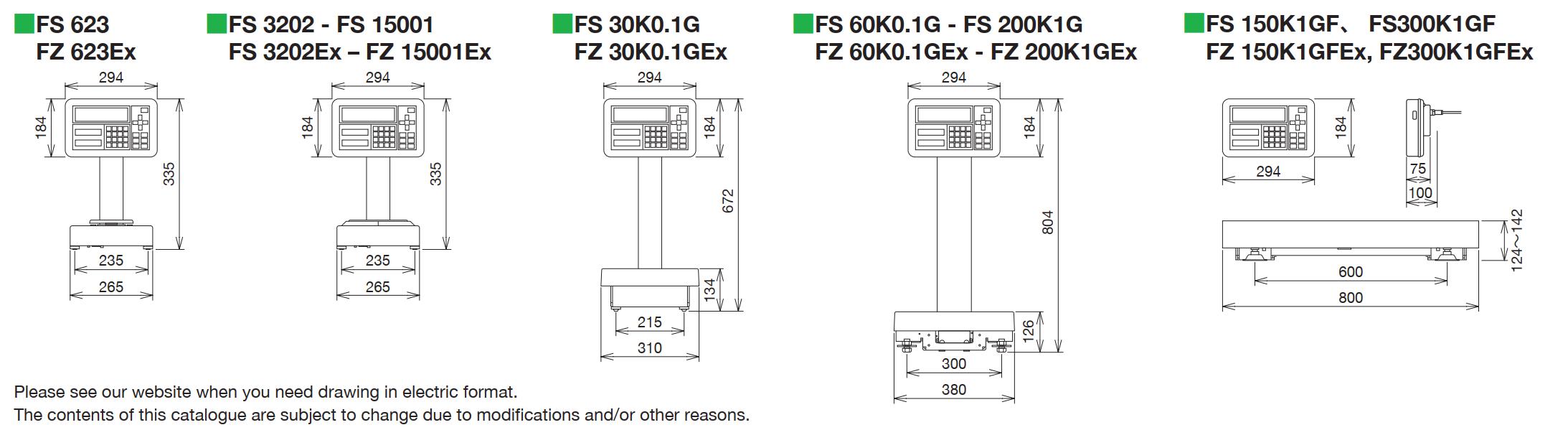

Mặt Cân 190 x 190mm
Trong bảng Specifications, FS 3202, FS 6202 và FS 15001 được nhóm trong cấu hình sử dụng mặt cân 190 × 190 mm. Phần Dimensions của catalog cũng nhóm FS 3202 – FS 15001 trong cùng kiểu kết cấu.
Kích thước mặt cân này phù hợp để đặt:
- Khay nguyên liệu.
- Chai hoặc lọ chứa mẫu.
- Hộp sản phẩm.
- Linh kiện.
- Chi tiết cơ khí.
- Mẫu kiểm nghiệm.
- Thành phẩm cần kiểm tra khối lượng.
Khi cân, tổng khối lượng của vật chứa và vật cần cân không được vượt quá mức tải tối đa 15 kg.
Hiệu Chuẩn Bằng Quả Cân Ngoài
Cả FS 15001 và FZ 15001Ex đều được catalog ghi “by external weight”, nghĩa là hiệu chuẩn bằng quả cân ngoài.
Người sử dụng cần lựa chọn quả cân chuẩn phù hợp với quy trình quản lý thiết bị và yêu cầu kiểm tra tại đơn vị.
Tần suất hiệu chuẩn nên được xác định dựa trên điều kiện sử dụng và quy trình kiểm soát đo lường thực tế.
Lựa Chọn Đầu Hiển Thị i02 Hoặc i03
VIBRA cho phép người sử dụng lựa chọn indicator i02 hoặc i03 trên FS và FZ Series.
Hình minh họa trên trang 2 của catalog cho thấy:
- i02: thiết kế hiển thị gọn hơn.
- i03: có nhiều vùng hiển thị hơn, thuận tiện khi muốn quan sát thêm thông tin vận hành.
Nhà sản xuất lưu ý loại indicator đã chọn không thể thay đổi sau khi giao hàng.
Vì vậy, khách hàng nên xác định loại đầu hiển thị phù hợp ngay từ giai đoạn đặt mua.
Màn Hình LCD Có Đèn Nền Trên FS 15001
FS Series sử dụng Back-lit LCD, tức màn hình LCD có đèn nền.
Đèn nền hỗ trợ người vận hành quan sát kết quả trong nhiều điều kiện ánh sáng.
Trong khi đó, FZ Series dành cho hazardous area sử dụng LCD without back-lit, tức màn hình không có đèn nền.
Đây là một điểm khác biệt rõ giữa FS 15001 và FZ 15001Ex.
Kết Nối RS232C
FS Series có cấu hình ngõ ra:
- Output 1: RS232C hoặc option connector.
- Output 2: RS232C.
Trong khi đó, FZ Series có:
- Output 1: RS232C hoặc option connector.
- Output 2: N/A.
Nhờ đó, FS 15001 có nền tảng kết nối dữ liệu với các thiết bị ngoài tương thích trong những hệ thống cần thu thập hoặc xử lý dữ liệu cân.
Catalog còn liệt kê các tùy chọn FS-RS – additional RS232C output và FS-R4 – RS422A output.
Nguồn Điện Của FS 15001 Và FZ 15001Ex
FS Series sử dụng:
AC adaptor và dry-cell battery.
Nhà sản xuất ghi chú các loại pin tương thích gồm D type, R20 và LR20.
FZ Series sử dụng Power Supply Box attached as standard và có cáp nguồn dài 5 m.
Khác biệt về nguồn cấp là một phần quan trọng trong thiết kế phiên bản hazardous-area.
Cáp Cân Dài 1 Mét
Catalog quy định cáp cân dài 5 m cho FS 150K1GF và FS 300K1GF, còn các model FS khác sử dụng cáp 1 m. Vì vậy, FS 15001 thuộc nhóm sử dụng cáp cân 1 m.
FZ Series cũng sử dụng cáp 1 m cho các model ngoài FZ 150K1GFEx và FZ 300K1GFEx, nên FZ 15001Ex sử dụng cấu hình cáp cân 1 m.
Nếu cần tăng khoảng cách giữa platform và indicator, catalog cung cấp tùy chọn FS-SC – Extended Scale Cable, tăng theo từng 5 m, tối đa 30 m.
Phụ Kiện Tùy Chọn Cho FS/FZ Series
VIBRA liệt kê nhiều tùy chọn nhằm mở rộng khả năng cấu hình hệ thống:
- FS-RS: bổ sung RS232C.
- FS-R4: RS422A Output.
- FS-LM: Relay Contact.
- FS-DS: Display Stand.
- FS-PK: Pole Stand.
- FS-SC: Extended Scale Cable, mỗi 5 m, tối đa 30 m.
- FS-OX(S): Communication Option Box (S).
- FS-OX(M): Communication Option Box (M).
Đối với FZ Series còn có:
- FZ-PC: Extended Power Supply Cable.
- FZ-PX(M): Power Supply Box (M).
Catalog lưu ý một số tùy chọn không thể được sử dụng đồng thời, vì vậy cần xác nhận cấu hình cụ thể trước khi đặt hàng.
FS Series Phục Vụ Nhiều Công Đoạn Trong Sản Xuất
Trang 2 của catalog mô tả FS Series là giải pháp “High Precision Weighing for Every Process in Manufacturing”.
Nhà sản xuất định hướng dòng cân phục vụ nhiều công đoạn, từ:
- In-bound material control – kiểm soát nguyên liệu đầu vào.
- Production – sản xuất.
- Inspection – kiểm tra.
- Out-bound control – kiểm soát đầu ra.
FS Series có dải tải trọng rộng từ 620 g đến 300 kg, cho phép lựa chọn model phù hợp với từng công đoạn sản xuất. Bảng thông số trên trang 1 thể hiện các model trải từ FS 623 đến FS 300K1GF.
Ứng Dụng Của Cân Điện Tử FS 15001 Vibra
Với cấu hình 15.000 g x 0,1 g, FS 15001 có thể được cân nhắc cho:
- Kiểm tra nguyên liệu đầu vào.
- Cân nguyên liệu sản xuất.
- Phòng kiểm nghiệm.
- Bộ phận QC.
- Kiểm tra khối lượng thành phẩm.
- Cân linh kiện và chi tiết.
- Cân mẫu sản xuất.
- Nghiên cứu và phát triển.
- Quy trình cân cần truyền dữ liệu thông qua RS232C.
- Các môi trường sản xuất cần cân công nghiệp chính xác và IP65.
FS 15001 đặc biệt phù hợp khi các model 3,2 kg hoặc 6,2 kg không còn đủ tải nhưng độ đọc 0,1 g đáp ứng yêu cầu công việc.
Ứng Dụng Của FZ 15001Ex Vibra
FZ 15001Ex giữ nguyên cấu hình cơ bản 15 kg x 0,1 g nhưng thuộc FZ Series dành cho khu vực nguy hiểm.
Model có thể được xem xét trong các quy trình vừa cần cân chính xác vừa có yêu cầu sử dụng thiết bị Ex phù hợp với chuẩn ATEX II 1 G Ex ia IIB T4 Ga được catalog công bố.
Khi sử dụng trong hazardous area, việc lựa chọn model và cấu hình lắp đặt cần dựa trên phân vùng và yêu cầu an toàn thực tế tại nhà máy.
So Sánh FS 6202 Và FS 15001 Vibra
Hai model nằm liền nhau trong nhóm cân FS Series nhưng có sự khác biệt rõ về tải trọng và độ đọc:
| Tiêu chí |
FS 6202 |
FS 15001 |
| Mức cân tối đa |
6.200 g |
15.000 g |
| Độ đọc |
0,01 g |
0,1 g |
| Verification Interval |
0,1 g |
1 g |
| Độ lặp lại |
0,01 g |
0,1 g |
| Độ tuyến tính |
±0,02 g |
±0,2 g |
| Mặt cân |
190 × 190 mm |
190 × 190 mm |
FS 6202 phù hợp hơn khi tải trọng 6,2 kg đã đủ và người dùng cần độ đọc 0,01 g. Trong khi đó, FS 15001 tăng mức cân lên 15 kg nhưng sử dụng độ đọc 0,1 g.
Do đó, lựa chọn giữa hai model nên dựa trên ưu tiên về tải trọng tối đa và độ phân giải.
Nên Chọn FS 15001 Hay FZ 15001Ex?
Nếu cân được sử dụng trong môi trường sản xuất, phòng QC hoặc phòng kiểm nghiệm thông thường, FS 15001 là cấu hình tiêu chuẩn phù hợp. Thiết bị có IP65, Tuning-Fork Frequency System, màn hình LCD có đèn nền, nguồn AC adaptor hoặc pin và hai output theo cấu hình chung của FS Series.
Nếu vị trí cân thuộc hazardous area và cần phiên bản đáp ứng chuẩn ATEX được nhà sản xuất công bố, FZ 15001Ex là lựa chọn cần xem xét.
Về khả năng cân, cả hai đều đạt 15 kg x 0,1 g. Do đó, môi trường sử dụng và yêu cầu về cấu hình Ex là yếu tố phân biệt quan trọng nhất.
Vì Sao Nên Chọn Cân FS 15001 / FZ 15001Ex Vibra?
Một số đặc điểm đáng chú ý của hai model gồm:
- Mức cân tối đa 15 kg.
- Độ đọc 0,1 g.
- Độ lặp lại 0,1 g.
- Độ tuyến tính ±0,2 g.
- Mặt cân 190 × 190 mm.
- Hiệu chuẩn bằng quả cân ngoài.
- Tuning-Fork Frequency System.
- IP65.
- OIML & EC Approval Class 2.
- Indicator i02 hoặc i03.
- Hỗ trợ giao tiếp RS232C.
- FZ 15001Ex dành cho hazardous area.
- FZ Series được công bố ATEX II 1 G Ex ia IIB T4 Ga.
Kết Luận
Cân điện tử FS 15001 / FS 15001Ex Vibra phù hợp với những nhu cầu cần mức cân tối đa 15.000 g, tương đương 15 kg và độ đọc 0,1 g. Theo catalog VIBRA, tên chính thức của phiên bản tiêu chuẩn là FS 15001, còn phiên bản dành cho khu vực nguy hiểm là FZ 15001Ex. Cả hai đều có độ lặp lại 0,1 g, độ tuyến tính ±0,2 g và hiệu chuẩn bằng quả cân ngoài.
FS/FZ Series sử dụng Tuning-Fork Frequency System và đạt cấp bảo vệ IP65. FS 15001 sử dụng màn hình LCD có đèn nền, AC adaptor hoặc pin khô và hai output theo cấu hình tiêu chuẩn. FZ 15001Ex sử dụng power supply box, màn hình LCD không đèn nền và thuộc FZ Series dành cho hazardous area với chuẩn ATEX II 1 G Ex ia IIB T4 Ga.
Để được tư vấn lựa chọn FS 15001 hoặc FZ 15001Ex Vibra, indicator i02/i03, phụ kiện và cấu hình phù hợp với nhu cầu sử dụng, vui lòng liên hệ:
