Cân phân tích ATY224R Shimadzu là model thuộc dòng AT-R Series Analytical Balances của Shimadzu, được thiết kế cho các ứng dụng cân phân tích cần độ phân giải cao trong phòng thí nghiệm, R&D, nghiên cứu và kiểm nghiệm.
Theo tài liệu của Shimadzu, AT-R Series cho phép người dùng điều chỉnh linh hoạt giữa khả năng phản hồi nhanh và độ ổn định. Khả năng phản hồi đặc biệt quan trọng khi cân một lượng cố định của bột hoặc chất lỏng, trong khi độ ổn định cần được ưu tiên hơn khi môi trường có gió hoặc rung động. Dòng cân sử dụng chỉ báo 5 mức để người vận hành điều chỉnh theo điều kiện thực tế.
Riêng model ATY224R có mức cân tối đa 220g và độ đọc nhỏ nhất 0,1mg, tương đương 0,0001g. Vì vậy, đây là dòng cân phân tích 4 số lẻ theo đơn vị gram.
ATY224R thuộc nhóm ATY sử dụng quả cân ngoài để hiệu chuẩn – External Weight, đồng thời được trang bị tiêu chuẩn cổng RS232C và USB Device Type B.
Đặc Điểm Nổi Bật Của Cân ATY224R Shimadzu
Tải trọng 220g, độ đọc 0,1mg
Thông số quan trọng nhất của ATY224R gồm:
- Mức cân tối đa: 220g
- Độ đọc nhỏ nhất: 0,1mg
- Quy đổi: 0,0001g
- Khả năng hiển thị theo gram: 4 số lẻ
Trong bảng AT-R Series Specifications, Shimadzu liệt kê ATY224R với tải trọng 220g và mức hiển thị tối thiểu của dòng là 0,1mg.
Cấu hình 220g x 0,0001g phù hợp với các phép cân cần độ phân giải cao nhưng không yêu cầu phạm vi tải lớn đến 320g.
Hiệu chuẩn bằng quả cân ngoài
Khác với các model ATX được trang bị quả cân hiệu chuẩn tích hợp, ATY224R sử dụng External Weight – quả cân ngoài để hiệu chuẩn.
Đặc điểm này phù hợp với:
- Phòng thí nghiệm đã có bộ quả cân chuẩn.
- Đơn vị có quy trình quản lý quả cân riêng.
- Hệ thống QA/QC yêu cầu kiểm soát quả cân dùng để hiệu chuẩn.
- Người dùng muốn chủ động lựa chọn quả cân chuẩn phù hợp.
Điều chỉnh Response và Stability
AT-R Series sử dụng 5-stage indicator để người dùng điều chỉnh giữa:
- Response-focused (R): thiên về tốc độ phản hồi.
- Stability-focused (S): thiên về độ ổn định.
Điều này đặc biệt hữu ích với cân phân tích 0,1mg vì kết quả có thể nhạy với rung động và luồng khí trong môi trường.

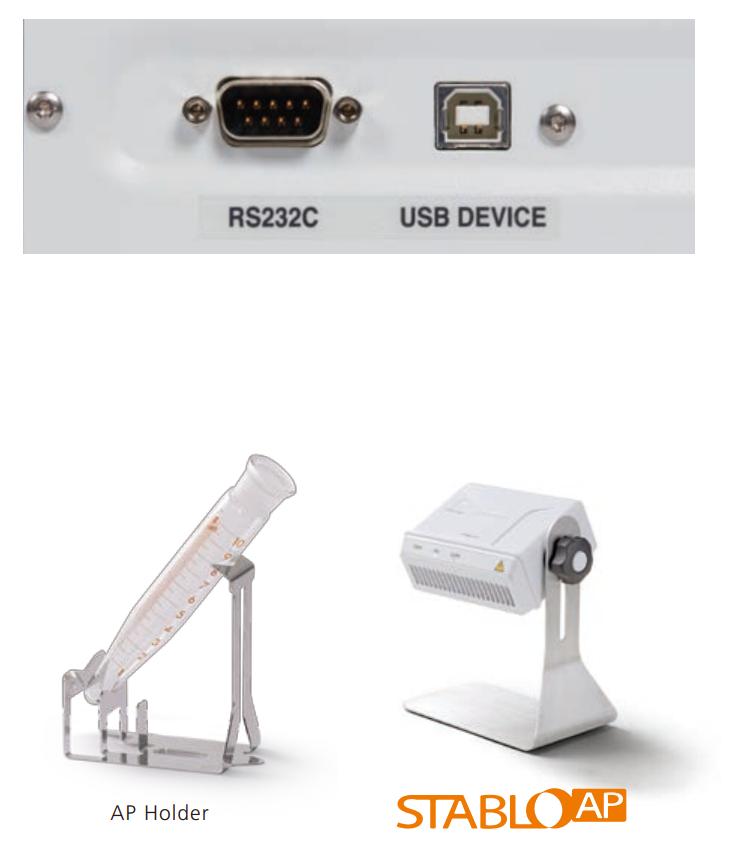

Có sẵn USB và RS232C
ATY224R thuộc dòng AT-R được trang bị tiêu chuẩn:
- RS232C – D-sub 9P
- USB Device – Type B
Theo Shimadzu, hai giao tiếp này có thể sử dụng để kết nối cân với máy tính hoặc PLC. Truyền trực tiếp giá trị cân sang máy tính còn giúp hạn chế lỗi nhập số liệu thủ công.
Thông Số Kỹ Thuật Cân Phân Tích ATY224R Shimadzu
Bảng thông số chi tiết model ATY224R
| Thông số | Shimadzu ATY224R |
|---|
| Thương hiệu |
Shimadzu |
| Dòng sản phẩm |
AT-R Series Analytical Balances |
| Model |
ATY224R |
| Mức cân tối đa |
220g |
| Độ đọc nhỏ nhất |
0,1mg / 0,0001g |
| Số lẻ theo đơn vị gram |
4 số lẻ |
| Kích thước đĩa cân |
Khoảng Ø91mm |
| Kích thước tổng thể |
Khoảng W213 × D356 × H338mm |
| Khối lượng thiết bị |
Khoảng 6,0kg |
| Nguồn điện |
Adapter AC |
| Điện áp đầu vào adapter |
100–240V AC |
| Tần số |
50/60Hz |
| Đầu ra adapter |
12V, 1A |
| Cổng giao tiếp |
RS232C D-sub 9P, USB Device Type B |
| Phương thức hiệu chuẩn |
Quả cân ngoài – External Weight |
| Điều chỉnh Response/Stability |
Có, chỉ báo 5 mức |
| Kết nối máy tính |
Có |
| Kết nối PLC |
Có |
| Ionizer khử tĩnh điện |
STABLO-AP, tùy chọn |
| Bộ đo tỷ trọng |
SMK-501, tùy chọn |
Các thông số về tải trọng, độ đọc, đĩa cân, kích thước, khối lượng, nguồn điện, I/O và phương thức hiệu chuẩn được thể hiện trong bảng AT-R Series Specifications trên trang 2 datasheet.
Lưu ý: datasheet được cung cấp không nêu riêng các thông số độ lặp lại, độ tuyến tính hay thời gian ổn định của ATY224R. Vì vậy, bài viết không tự bổ sung các giá trị chưa được Shimadzu xác nhận trong tài liệu này.
ATY224R Có Phải Cân Phân Tích 4 Số Lẻ Không?
Có. Độ đọc của ATY224R là:
0,1mg = 0,0001g
Khi hiển thị bằng đơn vị gram, cân có thể biểu diễn kết quả đến 4 chữ số sau dấu thập phân.
Ví dụ:
- 5,0000g
- 10,1234g
- 100,5678g
Do đó, ATY224R thường được gọi là cân phân tích 4 số hoặc cân phân tích 4 số lẻ.
Tuy nhiên, cần hiểu rằng "4 số lẻ" mô tả độ đọc/khả năng hiển thị, không đồng nghĩa với các chỉ tiêu khác như độ lặp lại hoặc độ tuyến tính cũng bằng 0,0001g.
Hệ Thống Response – Stability Trên ATY224R
Response-focused khi cần phản hồi nhanh
Theo Shimadzu, tốc độ phản hồi rất quan trọng khi cân các lượng cố định của bột hoặc chất lỏng.
Thiết lập thiên về Response – R phù hợp với các thao tác như:
- Cân bột.
- Thêm hóa chất.
- Cân dung dịch.
- Chia mẫu.
- Chuẩn bị mẫu phân tích.
- Thêm từng lượng nhỏ đến khi đạt trọng lượng mục tiêu.
Stability-focused khi môi trường có rung
Shimadzu cho biết độ ổn định cần được ưu tiên khi môi trường chịu tác động của drafts or vibrations – luồng khí hoặc rung động.
Khi đó, có thể điều chỉnh cân thiên về Stability – S.
Chỉ báo 5 mức
AT-R Series được trang bị chỉ báo 5 mức, giúp người vận hành điều chỉnh linh hoạt hơn giữa phản hồi nhanh và ổn định.
Đây là ưu điểm đáng chú ý khi một thiết bị được sử dụng cho nhiều loại mẫu hoặc tại nhiều điều kiện môi trường khác nhau.
Hiệu Chuẩn Ngoài Trên ATY224R
Sử dụng External Weight
ATY224R thuộc nhóm ATY, vì vậy theo datasheet Shimadzu, cân sử dụng:
Calibration Weight: External Weight.
Điều này có nghĩa người vận hành cần sử dụng quả cân chuẩn bên ngoài phù hợp khi thực hiện hiệu chuẩn.
Lợi ích của phương pháp hiệu chuẩn ngoài
Hiệu chuẩn bằng quả cân ngoài phù hợp với những cơ sở đã xây dựng hệ thống quản lý đo lường riêng.
Người sử dụng có thể:
- Chủ động lựa chọn quả cân chuẩn.
- Theo dõi chứng chỉ hiệu chuẩn của quả cân.
- Sử dụng cùng bộ quả cân chuẩn cho nhiều thiết bị phù hợp.
- Kiểm soát quy trình hiệu chuẩn theo SOP nội bộ.
Đối với cân phân tích độ đọc 0,1mg, việc lựa chọn quả cân và cấp chính xác phù hợp cần tuân theo hướng dẫn của Shimadzu cũng như quy trình đo lường của đơn vị.
Đĩa Cân Khoảng Ø91mm
Theo bảng thông số, AT-R Series sử dụng đĩa cân có đường kính khoảng:
Ø91mm.
Kích thước này phù hợp với:
- Giấy cân.
- Chén cân.
- Cốc cân.
- Bình mẫu nhỏ.
- Hóa chất.
- Mẫu phân tích.
- Vật chứa khối lượng nhỏ.
Với tải trọng tối đa 220g, ATY224R đáp ứng nhiều phép cân phòng thí nghiệm mà không cần bàn cân kích thước lớn.
Buồng Chắn Gió Hỗ Trợ Cân Phân Tích 0,1mg
Hình sản phẩm trong datasheet cho thấy dòng AT-R có buồng chắn gió bao quanh khu vực đĩa cân.
Với độ đọc 0,0001g, luồng không khí nhỏ từ:
- Điều hòa.
- Quạt.
- Cửa ra vào.
- Chuyển động xung quanh.
có thể khiến kết quả hiển thị dao động.
Vì vậy, trong quá trình cân nên đóng cửa buồng chắn gió trước khi đọc kết quả cuối cùng và bố trí cân trên bàn chắc chắn.
Shimadzu cũng cho phép điều chỉnh thiết bị thiên về Stability khi rung động trở thành vấn đề.
Kích Thước Và Khối Lượng Cân ATY224R
Kích thước tổng thể được Shimadzu công bố khoảng:
W213 × D356 × H338mm.
Nhóm cân ATY, trong đó có ATY224R, có khối lượng khoảng:
6,0kg.
Kích thước này phù hợp để bố trí tại:
- Phòng thí nghiệm.
- Phòng kiểm nghiệm.
- Phòng R&D.
- Bộ phận QC.
- Phòng nghiên cứu.
- Trường đại học.
Kết Nối ATY224R Với Máy Tính
USB Device Type B
AT-R Series được trang bị tiêu chuẩn USB Device Type B.
Cổng này hỗ trợ kết nối cân với máy tính khi sử dụng phần mềm và hệ thống tương thích.
RS232C D-sub 9P
ATY224R cũng có:
RS232C – D-sub 9P plug.
RS232C phù hợp với nhiều thiết bị phòng thí nghiệm và hệ thống thu thập dữ liệu.
Hạn chế sai sót nhập dữ liệu
Shimadzu cho biết giá trị trọng lượng có thể được truyền trực tiếp tới máy tính, giúp hạn chế sai sót do con người trong quá trình nhập dữ liệu thủ công.
Điều này hữu ích với:
- Phòng QC.
- Phòng kiểm nghiệm.
- R&D.
- Nghiên cứu có nhiều mẫu.
- Hệ thống cần lưu dữ liệu cân.
ATY224R Có Kết Nối PLC Được Không?
Có. Theo Shimadzu, hai giao tiếp tiêu chuẩn của AT-R Series được thiết kế cho kết nối với máy tính hoặc PLC – Programmable Logic Controller.
Datasheet cũng liệt kê các PLC đã được xác nhận khả năng hoạt động với dòng cân:
- Mitsubishi Electric Q Series
- Keyence KV-8000
- OMRON CJ2 Series
- IDEC FC6A Series
Khả năng này giúp ATY224R có thể được xem xét trong những hệ thống cần truyền dữ liệu cân tự động, tùy yêu cầu tích hợp thực tế.
Ionizer STABLO-AP Giúp Hạn Chế Tĩnh Điện
Tĩnh điện có thể ảnh hưởng kết quả cân
Với độ đọc chỉ 0,1mg, điện tích trên mẫu hoặc vật chứa có thể gây ảnh hưởng đáng kể.
Theo Shimadzu, tĩnh điện có thể gây:
- Lỗi về khả năng lặp lại.
- Dao động giá trị cân.
STABLO-AP khử tĩnh điện không tạo gió
Shimadzu cung cấp tùy chọn STABLO™-AP ionizer.
Thiết bị này giúp loại bỏ tĩnh điện nhanh chóng trên mẫu và vật chứa mà không tạo luồng gió, nhờ đó tránh tạo thêm tác động tới phép cân phân tích.
STABLO-AP đặc biệt đáng cân nhắc khi cân:
- Mẫu nhựa.
- Film.
- Bột.
- Chai lọ.
- Vật liệu dễ tích điện.
Kết hợp AP Holder
Shimadzu cho biết khả năng khử tĩnh điện có thể được tăng cường khi sử dụng thêm AP Holder, được bán riêng.
Phụ Kiện Tùy Chọn Của AT-R Series
| Phụ kiện | Công dụng |
|---|
| EP-100 Printer |
Máy in |
| EP-110 Printer |
Máy in |
| USB Cable Set |
Bộ cáp USB |
| SMK-501 |
Specific Gravity Measurement Kit – bộ đo tỷ trọng |
| AP Holder |
Giá đỡ hỗ trợ khử tĩnh điện |
| Protective Cover |
Bộ 5 tấm/bọc bảo vệ |
| AC Adapter |
Adapter AC, được cung cấp tiêu chuẩn |
| STABLO-AP |
Ionizer khử tĩnh điện |
Danh sách trên được Shimadzu công bố trong phần Optional Accessories của datasheet.
Bộ Đo Tỷ Trọng SMK-501
Shimadzu liệt kê SMK-501 Specific Gravity Measurement Kit là một phụ kiện tùy chọn của AT-R Series.
Phụ kiện này có thể mở rộng cân cho các phép liên quan đến xác định tỷ trọng/trọng lượng riêng khi loại mẫu và phương pháp đo phù hợp.
Nguồn Điện Của ATY224R
AT-R Series sử dụng adapter AC với thông số:
- Đầu vào: 100–240V AC.
- Tần số: 50/60Hz.
- Đầu ra: 12V, 1A.
Adapter AC cũng được Shimadzu ghi là trang bị tiêu chuẩn được cung cấp với thiết bị.
Ứng Dụng Của Cân Phân Tích ATY224R Shimadzu
Phòng thí nghiệm và kiểm nghiệm
Với cấu hình 220g x 0,0001g, ATY224R phù hợp cho:
- Cân mẫu phân tích.
- Cân hóa chất.
- Cân nguyên liệu nghiên cứu.
- Chuẩn bị mẫu.
- Cân mẫu thử.
- Công việc kiểm nghiệm.
Phòng R&D
Hệ thống điều chỉnh Response/Stability giúp cân linh hoạt hơn khi loại mẫu và điều kiện môi trường thay đổi.
Cân bột và chất lỏng
Shimadzu trực tiếp đề cập rằng tốc độ phản hồi có vai trò quan trọng khi cân lượng cố định của bột hoặc chất lỏng.
ATY224R vì vậy phù hợp với các thao tác thêm mẫu từng bước đến khi đạt khối lượng mong muốn.
QC và quản lý dữ liệu cân
USB và RS232C giúp thiết bị thuận tiện hơn khi cần truyền kết quả trực tiếp sang máy tính.
Mẫu dễ tích điện
Khi cân mẫu nhựa, bột hoặc vật chứa dễ phát sinh tĩnh điện, người dùng có thể bổ sung STABLO-AP để hạn chế ảnh hưởng đến kết quả.
So Sánh ATY224R Và ATX224R Shimadzu
ATY224R và ATX224R có cùng mức cân và cùng độ đọc. Khác biệt chính nằm ở phương thức hiệu chuẩn.
| Thông số | ATY224R | ATX224R |
|---|
| Mức cân |
220g |
220g |
| Độ đọc |
0,1mg / 0,0001g |
0,1mg / 0,0001g |
| Đĩa cân |
Khoảng Ø91mm |
Khoảng Ø91mm |
| Hiệu chuẩn |
Quả cân ngoài |
Quả cân tích hợp |
| Khối lượng nhóm máy |
Khoảng 6,0kg |
Khoảng 6,2kg |
| RS232C |
Có |
Có |
| USB Device |
Có |
Có |
Các thông số model, tải trọng, độ đọc, khối lượng và phương thức hiệu chuẩn được Shimadzu trình bày trong bảng AT-R Series Specifications.
Nếu ưu tiên hiệu chuẩn nội thuận tiện, ATX224R phù hợp hơn. Nếu đơn vị đã có hệ thống quả cân chuẩn và muốn sử dụng hiệu chuẩn ngoài, ATY224R là lựa chọn phù hợp.
So Sánh ATY224R Và ATY324R
| Model | Mức cân | Độ đọc | Hiệu chuẩn |
|---|
| ATY224R |
220g |
0,1mg |
External Weight |
| ATY324R |
320g |
0,1mg |
External Weight |
Hai model giữ cùng độ đọc 0,1mg nhưng ATY324R có tải trọng lớn hơn.
Nếu tổng khối lượng mẫu và vật chứa luôn dưới 220g, ATY224R đã đáp ứng phạm vi sử dụng. Nếu thường xuyên phải cân trên 220g đến 320g, ATY324R có lợi thế về tải trọng.
Vì Sao Nên Chọn Cân Phân Tích ATY224R Shimadzu?
Độ đọc 0,0001g
ATY224R phù hợp với các công việc cần cân phân tích 4 số lẻ mà cân kỹ thuật 0,001g hoặc 0,01g không đáp ứng đủ.
Tải trọng 220g cân bằng giữa phạm vi và nhu cầu sử dụng
Mức tải 220g phù hợp với nhiều mẫu phân tích phổ biến mà không nhất thiết phải chuyển lên model 320g.
Hiệu chuẩn bằng quả cân ngoài
Cấu hình External Weight phù hợp với đơn vị có quy trình quản lý quả cân chuẩn riêng.
Điều chỉnh giữa tốc độ và độ ổn định
Chỉ báo 5 mức giúp cân thích ứng với nhiều điều kiện môi trường và loại mẫu khác nhau.
USB và RS232C có sẵn
Hai giao tiếp tiêu chuẩn giúp truyền dữ liệu sang máy tính hoặc kết nối hệ thống PLC tương thích.
Có giải pháp giảm ảnh hưởng tĩnh điện
STABLO-AP giúp loại bỏ tĩnh điện trên mẫu và vật chứa mà không tạo luồng gió.
Lưu Ý Khi Sử Dụng Cân ATY224R
Do ATY224R có độ đọc đến 0,1mg, điều kiện môi trường và thao tác của người sử dụng có thể ảnh hưởng đến độ ổn định của số cân.
Nên chú ý:
- Đặt cân trên bàn chắc chắn.
- Hạn chế rung động.
- Tránh quạt hoặc điều hòa thổi trực tiếp.
- Đóng buồng chắn gió trước khi đọc kết quả.
- Điều chỉnh Response/Stability phù hợp.
- Kiểm soát tĩnh điện.
- Sử dụng quả cân chuẩn phù hợp khi hiệu chuẩn.
- Tuân thủ SOP và quy trình quản lý thiết bị của đơn vị.
Kết Luận
Cân phân tích 4 số ATY224R Shimadzu là model thuộc AT-R Series có mức cân tối đa 220g và độ đọc nhỏ nhất 0,1mg, tương đương 0,0001g. Cân sử dụng đĩa cân khoảng Ø91mm, kích thước tổng thể khoảng W213 × D356 × H338mm và thuộc nhóm ATY có khối lượng khoảng 6,0kg.
Điểm đáng chú ý của ATY224R là hiệu chuẩn bằng quả cân ngoài, khả năng điều chỉnh Response/Stability bằng chỉ báo 5 mức, cùng hai giao tiếp tiêu chuẩn RS232C và USB Device Type B.
AT-R Series còn có thể kết nối máy tính hoặc PLC và bổ sung STABLO-AP ionizer để hạn chế ảnh hưởng của tĩnh điện đến kết quả cân.
Với cấu hình 220g x 0,0001g, ATY224R phù hợp cho phòng thí nghiệm, R&D, kiểm nghiệm và các đơn vị cần cân phân tích 4 số lẻ, ưu tiên phương thức hiệu chuẩn bằng quả cân ngoài.
