Đầu Cân Điện Tử WTX110 HBM là gì?
Đầu Cân Điện Tử WTX110 HBM là bộ hiển thị và xử lý tín hiệu cân công nghiệp của HBK, được thiết kế cho các hệ thống cân yêu cầu độ tin cậy cao, khả năng vận hành bền bỉ và có thể sử dụng trong các ứng dụng cân hợp chuẩn thương mại. Đây là dòng weighing terminal dùng để kết nối với loadcell, xử lý tín hiệu cân, hiển thị khối lượng và truyền dữ liệu đến các thiết bị ngoại vi như máy tính, máy in, màn hình phụ, hệ thống SCADA hoặc phần mềm điều khiển.
WTX110 không chỉ là một đầu cân hiển thị thông thường mà còn là thiết bị điều khiển cân công nghiệp linh hoạt. Sản phẩm hỗ trợ nhiều ứng dụng như cân tiêu chuẩn, cân định lượng, cân chiết rót, cân đếm, cân bồn, cân phễu và cân xe tải. Với khả năng kết nối cả loadcell analog và loadcell digital tùy phiên bản, Đầu Cân Điện Tử WTX110 HBM phù hợp cho nhiều cấu hình hệ thống cân khác nhau.
Dòng WTX110 có thiết kế vỏ thép không gỉ, màn hình màu 4.3 inch, bàn phím mềm dễ thao tác và cấp bảo vệ IP69K. Nhờ đó, thiết bị có thể hoạt động tốt trong môi trường công nghiệp có bụi, nước, yêu cầu vệ sinh cao hoặc điều kiện vận hành khắt khe.
Ưu điểm nổi bật của Đầu Cân Điện Tử WTX110 HBM
Ưu điểm đầu tiên của Đầu Cân Điện Tử WTX110 HBM là khả năng hỗ trợ đa dạng loadcell. Phiên bản analog K-WTX110-A có thể kết nối tối đa 8 loadcell analog 350 Ω, trong khi phiên bản digital K-WTX110-D có thể kết nối tối đa 32 loadcell digital, chẳng hạn loadcell C16i thông qua hộp nối digital VKD2R-8. Điều này giúp WTX110 phù hợp từ hệ thống cân nhỏ đến các hệ thống cân nhiều cảm biến như cân bồn, cân phễu hoặc cân xe tải.
Ưu điểm thứ hai là độ phân giải hiển thị cao. Thiết bị có độ phân giải hiển thị công nghiệp lên đến 30.000d và độ phân giải legal-for-trade lên đến 10.000e. Với những hệ thống cần giao dịch thương mại, kiểm định hoặc cân chính xác trong sản xuất, đây là yếu tố rất quan trọng.
WTX110 được trang bị màn hình màu TFT 4.3 inch, độ phân giải tối đa 480 x 272 px, hiển thị rõ khối lượng, đơn vị cân, trạng thái zero, trạng thái chuyển động và thông báo lỗi dạng văn bản. Chiều cao ký tự 24 mm giúp người vận hành dễ quan sát ngay cả trong môi trường nhà xưởng.
Một điểm mạnh khác là vỏ thép không gỉ đạt IP69K. Cấp bảo vệ này giúp thiết bị phù hợp cho môi trường cần vệ sinh thường xuyên, khu vực có nước phun áp lực hoặc môi trường sản xuất khắc nghiệt như thực phẩm, hóa chất, vật liệu xây dựng, logistics và công nghiệp nặng.
Các phiên bản Đầu Cân Điện Tử WTX110 HBM
Đầu Cân Điện Tử WTX110 HBM có nhiều cấu hình đặt hàng, trong đó hai lựa chọn quan trọng nhất là phiên bản cho loadcell analog và phiên bản cho loadcell digital.
K-WTX110-A là phiên bản dành cho loadcell analog dạng strain gauge. Phiên bản này hỗ trợ kết nối loadcell theo cấu hình 6 dây hoặc 4 dây, có dải đo ±3 mV/V, điện áp kích thích loadcell ±5 VAC dạng clocked và tốc độ lấy mẫu nội bộ có thể điều chỉnh từ 50 đến 800 mẫu/giây. Đây là lựa chọn phù hợp cho các hệ cân sử dụng loadcell analog phổ biến.
K-WTX110-D là phiên bản dành cho loadcell digital. Thiết bị sử dụng giao thức RS-485, có thể kết nối 4 dây full duplex hoặc 2 dây half duplex. Phiên bản này hỗ trợ tối đa 32 loadcell digital, phù hợp cho các hệ thống cân xe tải, cân bồn lớn hoặc hệ thống cần truyền dữ liệu số an toàn, ổn định và có khả năng mã hóa giá trị đo.
Ngoài lựa chọn loại loadcell, WTX110 còn có nhiều tùy chọn khác như nguồn cấp DC hoặc AC, kiểu lắp để bàn/treo tường hoặc lắp tủ điện, giao tiếp Ethernet, USB, RS-232, RS-485, I/O số, ngõ ra analog và bộ nhớ alibi cho dữ liệu cân hợp chuẩn thương mại.
Thông số kỹ thuật Đầu Cân Điện Tử WTX110 HBM
| Thông số | Giá trị |
|---|
| Model |
WTX110 HBM / HBK |
| Loại thiết bị |
Đầu cân điện tử công nghiệp hợp chuẩn thương mại |
| Phiên bản analog |
K-WTX110-A |
| Phiên bản digital |
K-WTX110-D |
| Độ phân giải hiển thị công nghiệp |
30.000d |
| Độ chính xác theo OIML R76 |
Class III và IIII, d=e 10.000 |
| Độ nhạy đầu vào legal-for-trade |
0.33 µV/e |
| Dải đo analog |
±3 mV/V |
| Kết nối loadcell analog |
6 dây hoặc 4 dây |
| Số loadcell analog tối đa |
8 x 350 Ω |
| Tốc độ lấy mẫu nội bộ |
50–800 mẫu/giây, có thể điều chỉnh |
| Độ phân giải nội bộ |
524.000 divisions |
| Sai số phi tuyến dải đo |
0.018% |
| Bộ lọc |
Bộ lọc số low-pass có thể điều chỉnh |
| Kết nối loadcell digital |
RS-485, 4 dây full duplex hoặc 2 dây half duplex |
| Số loadcell digital tối đa |
32 |
| Nguồn cấp DC |
12–30 VDC |
| Nguồn cấp AC |
110–240 VAC, 50–60 Hz |
| Công suất tiêu thụ tối đa với 8 loadcell analog |
9 W |
| Công suất tiêu thụ tối đa với 8 loadcell digital |
14 W |
| Màn hình |
TFT màu 4.3 inch |
| Độ phân giải màn hình |
480 x 272 px |
| Ngôn ngữ hiển thị |
Đức, Anh, Pháp, Ba Lan, Trung Quốc |
| Bộ xử lý |
ARM 32-bit, 266 MHz, hệ điều hành Linux |
| Vật liệu vỏ |
Thép không gỉ |
| Trọng lượng |
Khoảng 1.5 kg |
| Cấp bảo vệ |
IP69K |
| Nhiệt độ vận hành |
-20°C đến +50°C |
| Nhiệt độ vận hành theo đo lường hợp chuẩn |
-10°C đến +40°C |
| Nhiệt độ lưu trữ |
-25°C đến +70°C |
| Bộ nhớ alibi tùy chọn |
Lưu 1.000.000 kết quả cân gần nhất |

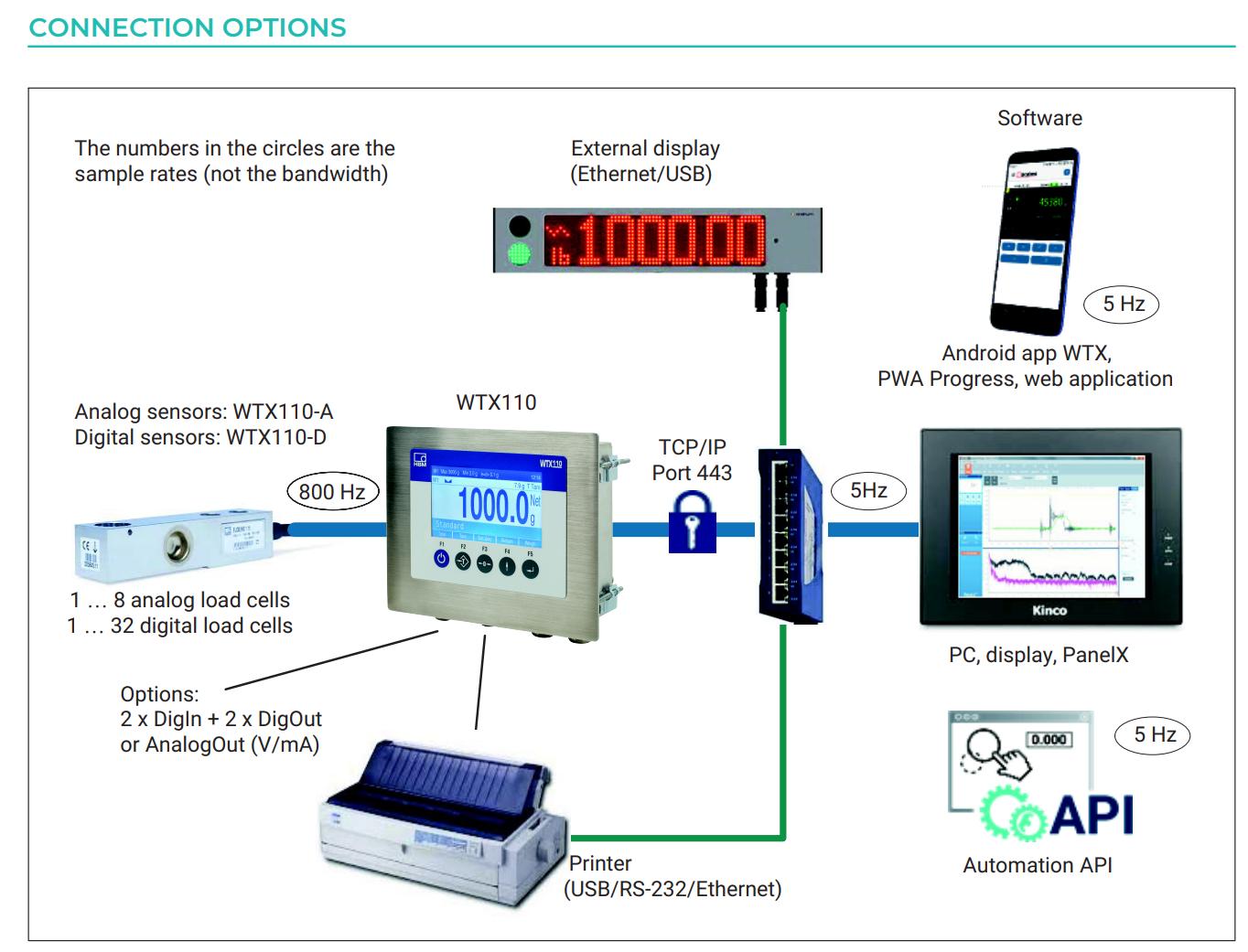

Khả năng kết nối và truyền thông của WTX110 HBM
Đầu Cân Điện Tử WTX110 HBM được thiết kế cho môi trường công nghiệp hiện đại nên hỗ trợ nhiều giao tiếp và tùy chọn mở rộng. Người dùng có thể lựa chọn Ethernet TCP/IP để kết nối với phần mềm PanelX, WTX app trên Android, ứng dụng web hoặc hệ thống SCADA. Ethernet cũng hỗ trợ cấu hình, cập nhật firmware và truyền dữ liệu trong hệ thống tự động hóa.
Thiết bị có tùy chọn USB 2.0, giao tiếp RS-232, RS-485, cổng máy in và kết nối màn hình phụ. Với các hệ thống cần điều khiển thiết bị ngoại vi, WTX110 có thể tích hợp ngõ vào/ra số, tùy phiên bản hỗ trợ đến 3 ngõ vào số và 4 ngõ ra số, tải ngõ ra lên đến 500 mA tại 12–24 VDC.
Đối với hệ thống cần xuất tín hiệu analog, WTX110 có tùy chọn ngõ ra 0–20 mA, 4–20 mA, 0–10 V hoặc 2–10 V cho khối lượng gross hoặc net. Ngõ ra analog có độ phân giải 15-bit, tương ứng 30.000 increments, phù hợp cho các hệ thống điều khiển cần tín hiệu analog trực tiếp.
Ngoài ra, tùy chọn alibi memory cho phép lưu trữ 1.000.000 kết quả cân gần nhất. Đây là chức năng rất quan trọng trong các ứng dụng cân hợp chuẩn thương mại, nơi dữ liệu cân cần được truy xuất, kiểm tra và lưu vết rõ ràng.
Ứng dụng của Đầu Cân Điện Tử WTX110 HBM
Đầu Cân Điện Tử WTX110 HBM phù hợp với nhiều ứng dụng cân công nghiệp. Trong các nhà máy sản xuất, thiết bị có thể dùng cho cân bàn, cân sàn, cân phễu, cân bồn, cân silo hoặc hệ thống cân định lượng nguyên liệu. Khả năng điều chỉnh bộ lọc số giúp thiết bị hoạt động ổn định trong môi trường có rung động hoặc tín hiệu cân dao động.
Trong ứng dụng chiết rót và định lượng, WTX110 có thể tham gia vào quá trình kiểm soát khối lượng nguyên liệu, đóng gói, phối trộn hoặc cấp liệu. Với tùy chọn I/O số và ngõ ra analog, thiết bị có thể tích hợp vào dây chuyền tự động để điều khiển van, băng tải hoặc thiết bị cấp liệu.
Trong lĩnh vực logistics và vận tải, WTX110 phù hợp cho cân xe tải, cân container, cân kiểm tra tải trọng hoặc hệ thống cân có nhiều loadcell. Phiên bản digital hỗ trợ nhiều loadcell và truyền dữ liệu qua RS-485, phù hợp cho các hệ thống cân lớn cần độ ổn định và khả năng chẩn đoán tốt.
Thiết bị cũng phù hợp cho cân đếm, cân kiểm tra, cân kiểm soát chất lượng, hệ thống cân trong ngành thực phẩm, hóa chất, dược phẩm, vật liệu xây dựng và các khu vực yêu cầu vỏ inox bền, chống nước, dễ vệ sinh.
Thiết kế cơ khí và kiểu lắp đặt

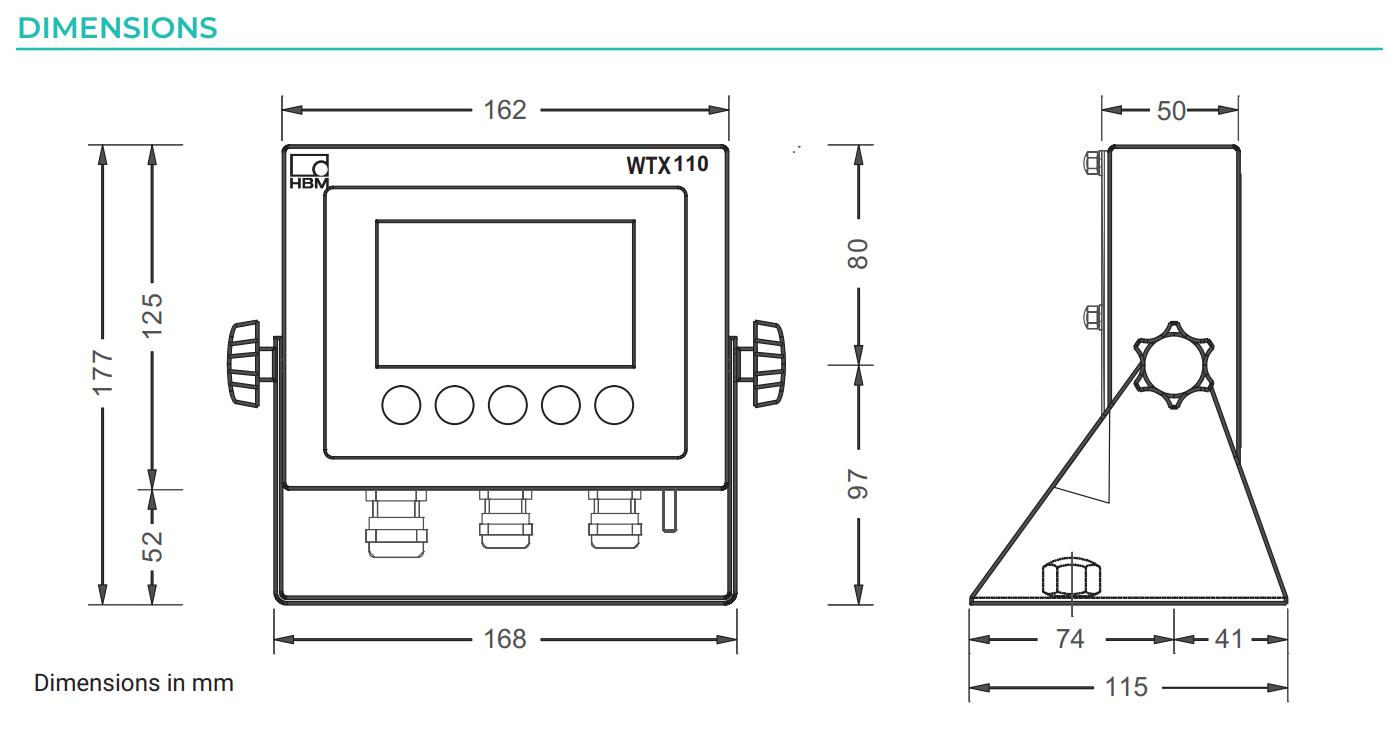

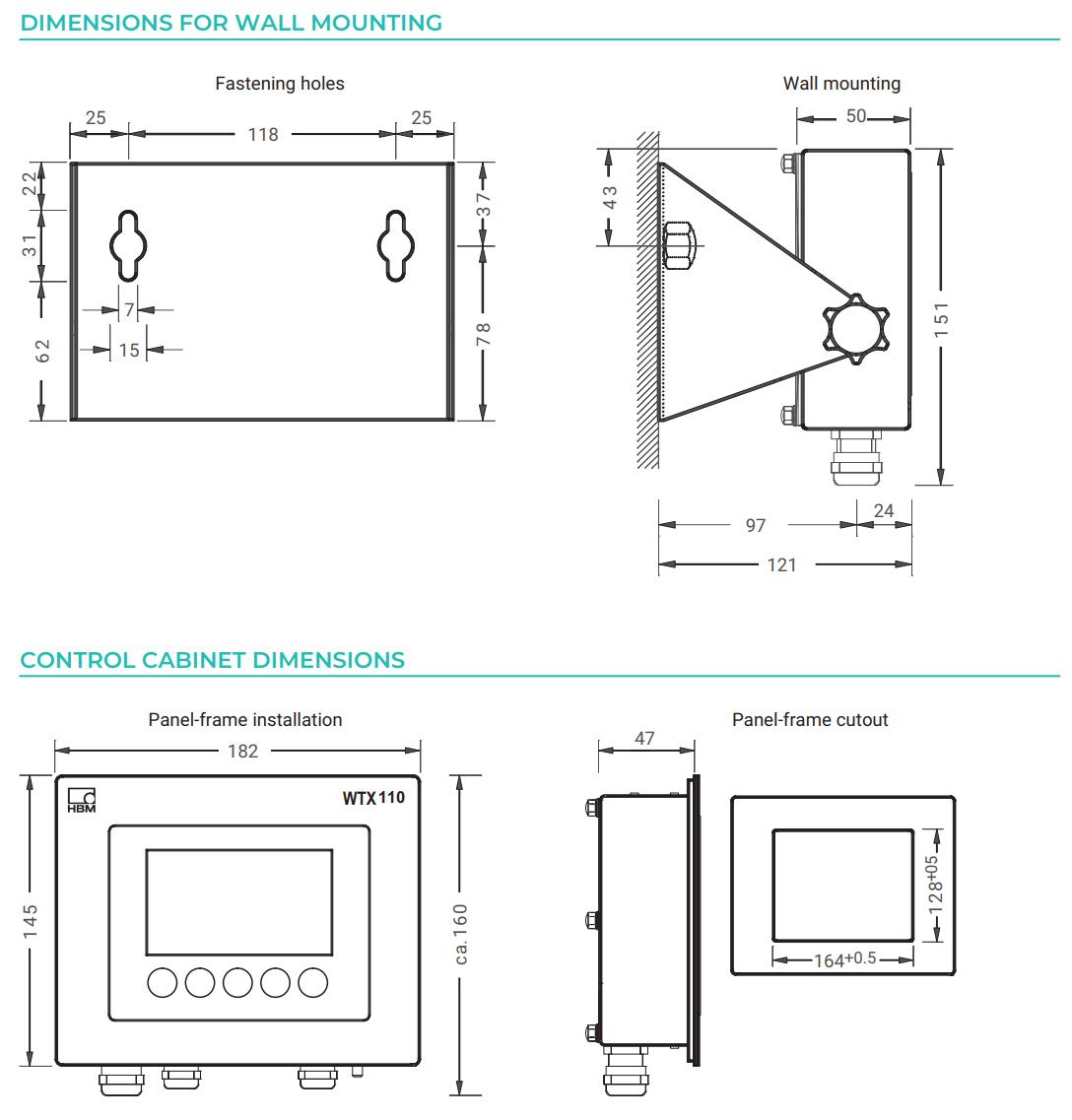

WTX110 HBM có nhiều kiểu vỏ để phù hợp với từng vị trí lắp đặt. Phiên bản để bàn hoặc treo tường có kích thước khoảng 168 x 177 x 115 mm, phù hợp đặt trên bàn thao tác hoặc gắn lên tường tại khu vực vận hành. Phiên bản treo tường có kích thước khoảng 168 x 151 x 121 mm, thuận tiện cho nhà xưởng và trạm cân.
Với hệ thống tủ điện, WTX110 có phiên bản lắp panel, kích thước khoảng 182 x 145 x 47 mm, khung cắt panel 164 x 128 mm. Cách lắp này giúp thiết bị nằm gọn trong tủ điều khiển, phù hợp cho các dây chuyền tự động hóa hoặc hệ thống cân tích hợp.
Vỏ thiết bị làm từ thép không gỉ, trọng lượng khoảng 1.5 kg, vừa chắc chắn vừa phù hợp với môi trường công nghiệp cần vệ sinh. Cấp bảo vệ IP69K cho vỏ để bàn/treo tường và IP69K mặt trước với phiên bản lắp panel giúp WTX110 đáp ứng tốt yêu cầu vận hành ngoài hiện trường.
Cách chọn Đầu Cân Điện Tử WTX110 HBM phù hợp
Khi chọn Đầu Cân Điện Tử WTX110 HBM, yếu tố đầu tiên cần xác định là loại loadcell đang sử dụng. Nếu hệ thống dùng loadcell analog strain gauge, nên chọn mã K-WTX110-A. Nếu hệ thống dùng loadcell digital như C16i, nên chọn K-WTX110-D.
Yếu tố thứ hai là nguồn cấp. WTX110 có tùy chọn nguồn 24 VDC, nguồn 110–240 VAC với nhiều chuẩn phích cắm theo khu vực, hoặc nguồn pin ngoài 12–30 VDC. Với hệ thống tủ điện công nghiệp, nguồn 24 VDC thường là lựa chọn phổ biến. Với các trạm cân hoặc ứng dụng độc lập, nguồn AC có thể thuận tiện hơn.
Yếu tố thứ ba là kiểu lắp đặt. Người dùng có thể chọn phiên bản TA cho để bàn hoặc treo tường, hoặc phiên bản CA cho lắp trong tủ điện. Việc lựa chọn đúng kiểu vỏ giúp thiết bị dễ thao tác, dễ bảo trì và phù hợp với không gian vận hành.
Tiếp theo, cần xác định giao tiếp truyền thông cần dùng. Nếu muốn kết nối phần mềm, SCADA hoặc mạng nội bộ, nên chọn Ethernet. Nếu cần kết nối máy in hoặc thiết bị ngoại vi, có thể chọn USB, RS-232 hoặc RS-485. Nếu cần điều khiển quá trình, nên cân nhắc tùy chọn I/O số hoặc ngõ ra analog.
Cuối cùng, với các ứng dụng cân thương mại hoặc cần truy xuất dữ liệu cân, nên chọn tùy chọn ALI – legal-for-trade data storage DSD để có bộ nhớ alibi phục vụ lưu vết kết quả cân.
Lưu ý khi lắp đặt và sử dụng WTX110 HBM
Để Đầu Cân Điện Tử WTX110 HBM hoạt động ổn định, cần đấu nối đúng sơ đồ loadcell, nguồn cấp và giao tiếp. Với loadcell analog, cần xác định đúng cấu hình 4 dây hoặc 6 dây, đảm bảo chống nhiễu, nối shield đúng kỹ thuật và sử dụng cáp phù hợp. Với loadcell digital, cần kiểm tra địa chỉ loadcell, cấu hình RS-485 và nguồn cấp cho các cảm biến trong hệ thống.
Trong môi trường có nhiễu điện từ, nên đi dây tín hiệu loadcell tách biệt với dây động lực, biến tần, motor và các nguồn nhiễu cao. Việc nối đất, chống nhiễu và bảo vệ cáp đóng vai trò quan trọng để đảm bảo tín hiệu cân ổn định.
Khi sử dụng trong ứng dụng hợp chuẩn thương mại, cần cấu hình đúng độ chia, phạm vi cân, multi-range hoặc multi-interval nếu có. Thiết bị hỗ trợ cân nhiều dải và nhiều khoảng đến 3 phạm vi, giúp tối ưu độ chính xác theo từng vùng cân.
Ngoài ra, dù thiết bị đạt IP69K, người dùng vẫn nên kiểm tra đầu cáp, gland, cổng giao tiếp và phụ kiện lắp đặt để đảm bảo toàn bộ hệ thống duy trì cấp bảo vệ thực tế trong quá trình vận hành.
Vì sao nên chọn Đầu Cân Điện Tử WTX110 HBM?
Đầu Cân Điện Tử WTX110 HBM là lựa chọn phù hợp cho các hệ thống cân công nghiệp yêu cầu thiết bị bền, chính xác, dễ kết nối và có thể sử dụng trong môi trường khắc nghiệt. Với khả năng hỗ trợ cả loadcell analog và digital, sản phẩm giúp người dùng linh hoạt khi nâng cấp hoặc xây dựng hệ thống cân mới.
Thiết bị có màn hình màu rõ nét, giao diện vận hành thân thiện, hỗ trợ phần mềm PanelX và nhiều tùy chọn truyền thông. Đây là lợi thế lớn cho các nhà máy muốn tích hợp dữ liệu cân vào hệ thống quản lý sản xuất, SCADA hoặc phần mềm nội bộ.
Cấp bảo vệ IP69K, vỏ inox, nhiều kiểu lắp đặt và tùy chọn bộ nhớ alibi giúp WTX110 phù hợp với cả ứng dụng cân thương mại, cân định lượng, cân bồn, cân phễu, cân xe tải và hệ thống cân trong dây chuyền công nghiệp.
Kết luận
Đầu Cân Điện Tử WTX110 HBM là bộ hiển thị cân công nghiệp chất lượng cao, phù hợp cho các hệ thống cân cần độ chính xác, độ bền và khả năng kết nối linh hoạt. Với khả năng hỗ trợ đến 8 loadcell analog hoặc 32 loadcell digital, độ phân giải hiển thị 30.000d, hợp chuẩn thương mại 10.000e, màn hình màu 4.3 inch, vỏ inox và cấp bảo vệ IP69K, WTX110 là giải pháp đáng tin cậy cho cân bồn, cân phễu, cân xe tải, cân định lượng, cân đếm và nhiều ứng dụng cân công nghiệp khác.
Nếu bạn đang cần một đầu cân điện tử chính hãng, thông số rõ ràng, dễ tích hợp vào hệ thống tự động hóa và phù hợp cho môi trường công nghiệp khắc nghiệt, Đầu Cân Điện Tử WTX110 HBM là lựa chọn rất đáng cân nhắc.
