Đầu Cân Điện Tử WTX120 HBM là gì?
Đầu Cân Điện Tử WTX120 HBM là bộ điều khiển và hiển thị cân công nghiệp của HBK, được thiết kế cho các hệ thống cân yêu cầu độ chính xác cao, khả năng kết nối mạnh với PLC và phù hợp cho ứng dụng cân hợp chuẩn thương mại. Đây là thiết bị weighing terminal có thể xử lý tín hiệu từ loadcell strain gauge, hiển thị giá trị cân, truyền dữ liệu đến hệ thống điều khiển và hỗ trợ nhiều giao thức truyền thông công nghiệp hiện đại.
WTX120 được phát triển cho các ứng dụng như cân tiêu chuẩn, cân chiết rót, cân xả liệu, cân bồn và cân tank. Thiết bị có thể kết nối tối đa 8 loadcell strain gauge 350Ω qua terminal dạng plug-in, hỗ trợ cấu hình 4 dây hoặc 6 dây, giúp dễ dàng tích hợp vào nhiều hệ thống cân khác nhau.
Điểm nổi bật của Đầu Cân Điện Tử WTX120 HBM nằm ở khả năng giao tiếp công nghiệp mạnh mẽ. Thiết bị hỗ trợ các chuẩn như PROFINET IO RT, PROFIBUS DP, EtherNet/IP™, Modbus TCP và Ethernet TCP/IP, giúp kết nối trực tiếp với PLC, SCADA, máy tính, phần mềm PanelX hoặc các hệ thống tự động hóa trong nhà máy.
Ưu điểm nổi bật của Đầu Cân Điện Tử WTX120 HBM
Ưu điểm đầu tiên của WTX120 HBM là khả năng cân chính xác trong môi trường công nghiệp. Thiết bị có độ phân giải hiển thị công nghiệp lên đến 30.000d và độ phân giải hợp chuẩn thương mại lên đến 10.000e theo OIML R76 Class III và IIII. Đây là thông số quan trọng đối với các hệ thống cân cần độ tin cậy cao, đặc biệt trong sản xuất, định lượng và giao nhận hàng hóa.
Ưu điểm thứ hai là khả năng kết nối loadcell linh hoạt. WTX120 hỗ trợ tối đa 8 loadcell 350Ω, kết nối theo cấu hình 4 dây hoặc 6 dây. Dải đo ±3 mV/V phù hợp với nhiều loại loadcell strain gauge phổ biến trong cân bồn, cân silo, cân tank, cân phễu và các hệ thống cân định lượng.
Thiết bị có tốc độ lấy mẫu nội bộ từ 50 đến 800 mẫu/giây, cho phép phản hồi nhanh trong các quy trình có yêu cầu điều khiển động như chiết rót, cấp liệu, xả liệu hoặc định lượng theo mẻ. Bộ lọc số low-pass có thể điều chỉnh giúp tín hiệu cân ổn định hơn trong môi trường có rung động hoặc nhiễu cơ học.
Một điểm mạnh khác là WTX120 hỗ trợ nhiều chuẩn fieldbus và Ethernet công nghiệp. Nhờ đó, thiết bị có thể tích hợp dễ dàng vào hệ thống PLC Siemens, Rockwell, các mạng EtherNet/IP™, Modbus TCP hoặc PROFIBUS DP. Đây là lợi thế lớn so với các đầu cân cơ bản chỉ có giao tiếp RS232 hoặc tín hiệu analog.
Thiết kế và kiểu lắp đặt của WTX120 HBM
Đầu Cân Điện Tử WTX120 HBM được thiết kế theo dạng module công nghiệp, phù hợp lắp trên thanh DIN rail theo chuẩn EN 50022, 35 x 7.5 mm. Kiểu lắp này rất phù hợp cho tủ điện điều khiển, tủ cân, hệ thống tự động hóa hoặc dây chuyền sản xuất cần bố trí thiết bị gọn gàng, dễ bảo trì.

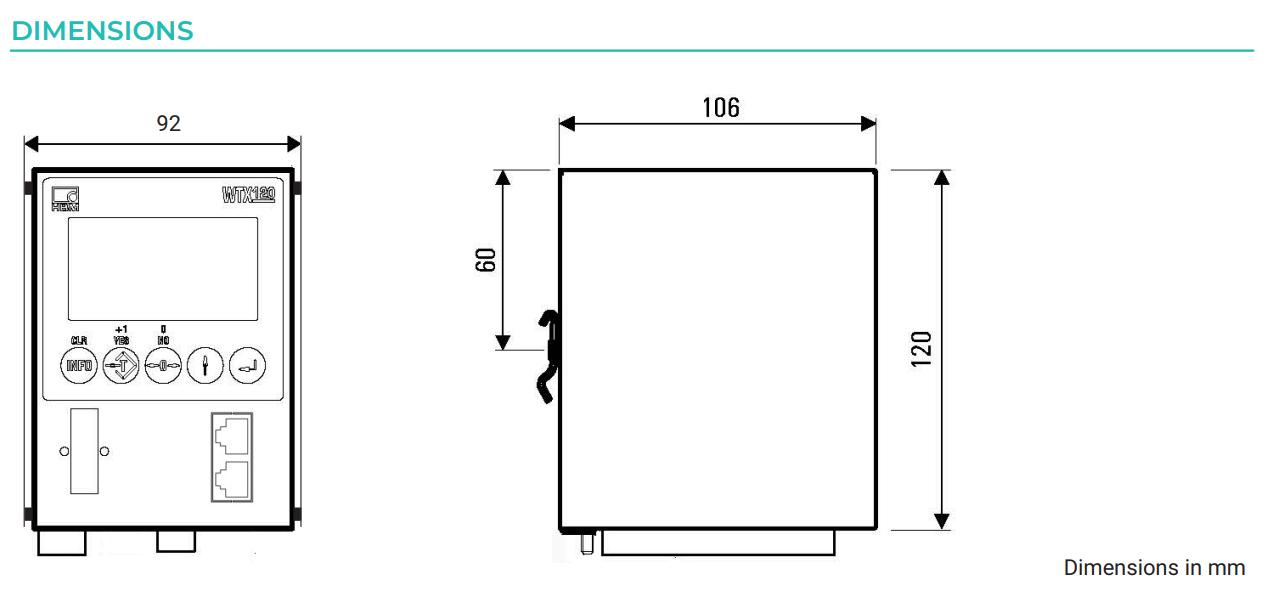

Kích thước tiêu chuẩn của thiết bị là 86 x 120 x 106 mm. Khi sử dụng thêm shield rail, kích thước tăng lên khoảng 86 x 199 x 106 mm. Vỏ thiết bị được làm từ thép không gỉ, trọng lượng khoảng 0.9 kg, vừa đảm bảo độ bền cơ khí vừa phù hợp với môi trường công nghiệp.
WTX120 có cấp bảo vệ IP20 cho kiểu lắp DIN rail. Điều này cho thấy thiết bị phù hợp nhất khi lắp trong tủ điện hoặc khu vực được bảo vệ khỏi bụi, nước và tác động trực tiếp từ môi trường bên ngoài. Với các ứng dụng cần màn hình vận hành bên ngoài tủ, người dùng có thể lựa chọn thêm màn hình ngoài WTX120-D.
Màn hình và khả năng vận hành
WTX120 HBM được trang bị màn hình DOT matrix LCD có đèn nền, hiển thị rõ khối lượng, đơn vị cân, trạng thái zero, trạng thái chuyển động và thông báo lỗi dạng văn bản tiếng Anh. Chiều cao ký tự giá trị cân đạt 15 mm, đủ rõ để người vận hành quan sát trong tủ điều khiển hoặc tại khu vực máy.
Thiết bị sử dụng bàn phím màng gồm 5 phím hành trình ngắn, có chức năng kép cho vận hành, hiệu chỉnh và cài đặt dịch vụ. Người dùng có thể thao tác trực tiếp trên thiết bị hoặc vận hành thông qua phần mềm PanelX. Đây là ưu điểm quan trọng khi cần cấu hình nhanh, kiểm tra tín hiệu, thiết lập thông số cân hoặc tích hợp vào hệ thống điều khiển.
WTX120 cũng hỗ trợ phiên bản không màn hình dạng Black Box, có thể kết hợp với màn hình ngoài 1-WTX120-D. Phương án này phù hợp với các hệ thống có nhiều bộ cân đặt trong tủ, nhưng chỉ cần màn hình điều khiển tập trung bên ngoài.
Thông số kỹ thuật Đầu Cân Điện Tử WTX120 HBM
| Thông số | Giá trị |
|---|
| Model |
WTX120 HBM / HBK |
| Loại thiết bị |
Đầu cân điện tử công nghiệp hợp chuẩn thương mại |
| Loại loadcell hỗ trợ |
Strain gauge analog loadcell |
| Số loadcell tối đa |
8 x 350Ω |
| Kết nối loadcell |
4 dây hoặc 6 dây |
| Dải đo |
±3 mV/V |
| Độ phân giải hiển thị công nghiệp |
30.000d |
| Độ chính xác theo OIML R76 |
Class III và IIII, d=e 10.000 |
| Độ nhạy đầu vào legal-for-trade |
0.33 µV/e |
| Điện áp kích thích loadcell |
±5 VAC dạng clocked |
| Tốc độ lấy mẫu nội bộ |
50–800 mẫu/giây |
| Độ phân giải nội bộ |
524.000 divisions |
| Sai số phi tuyến dải đo |
0.018% |
| Hệ số nhiệt zero / 10K |
0.003% |
| Hệ số nhiệt độ nhạy / 10K |
0.006% |
| Bộ lọc |
Bộ lọc số low-pass có thể điều chỉnh |
| Điện trở cảm biến tối thiểu |
43Ω |
| Bộ nhớ alibi |
120.000 vị trí lưu trữ |
| Multi-range |
Có, điều chỉnh đến 3 dải |
| Multi-interval |
Có, điều chỉnh đến 3 dải |
| Nguồn cấp |
12–30 VDC |
| Dòng tiêu thụ |
0.4–1.3 A |
| Công suất tiêu thụ tối đa |
14.5 W |
| Công suất tổn hao tối đa |
11 W |
| Màn hình |
DOT matrix LCD có đèn nền |
| Chiều cao ký tự cân |
15 mm |
| Kiểu lắp đặt |
DIN rail EN 50022 |
| Cấp bảo vệ |
IP20 |
| Vật liệu |
Thép không gỉ |
| Trọng lượng |
Khoảng 0.9 kg |
| Kích thước |
86 x 120 x 106 mm |
| Nhiệt độ vận hành |
-10°C đến +50°C |
| Nhiệt độ vận hành hợp chuẩn |
-10°C đến +40°C |
| Nhiệt độ lưu trữ |
-25°C đến +70°C |
| Pin |
CR2032, thời gian hoạt động tối thiểu 3 năm |
Khả năng kết nối và truyền thông công nghiệp
Đầu Cân Điện Tử WTX120 HBM được thiết kế cho các hệ thống tự động hóa nên có khả năng truyền thông rất mạnh. Tùy phiên bản, thiết bị có thể hỗ trợ PROFINET IO RT, PROFIBUS DP, EtherNet/IP™ hoặc Modbus TCP. Đây đều là các giao thức phổ biến trong nhà máy, giúp WTX120 dễ dàng kết nối với PLC, HMI, SCADA và hệ thống điều khiển trung tâm.
Ngoài fieldbus, WTX120 còn có giao tiếp Ethernet TCP/IP thông qua cổng RJ45 tiêu chuẩn. Giao tiếp này có thể dùng cho phần mềm PanelX, ứng dụng web, kết nối Android app WTX hoặc Automation API. Thiết bị cũng có USB 2.0 phục vụ cấu hình, kết nối thiết bị ngoại vi hoặc truyền dữ liệu theo cấu hình ứng dụng.
Với các hệ thống cần thiết bị ngoại vi, WTX120 có thể có thêm RS232 hoặc RS485 4 dây để kết nối máy in, PC hoặc màn hình phụ. Ngõ ra analog tùy chọn hỗ trợ 0–20 mA, 4–20 mA, 0–10 V và 2–10 V cho khối lượng gross hoặc net, độ phân giải 15-bit tương đương 30.000 increments.
Thiết bị cũng hỗ trợ ngõ vào/ra số tùy phiên bản. Cấu hình có thể lên đến 4 digital inputs và 4 digital outputs, ngõ ra chịu tải tối đa 500 mA tại 12–24 VDC, ngõ vào tiêu thụ tối đa 7 mA tại 12–24 VDC. Các I/O này rất hữu ích trong ứng dụng định lượng, chiết rót, điều khiển van, băng tải, xi lanh hoặc tín hiệu báo trạng thái.
Ứng dụng của Đầu Cân Điện Tử WTX120 HBM
WTX120 HBM phù hợp với nhiều hệ thống cân công nghiệp, đặc biệt là các ứng dụng cần tích hợp sâu với PLC. Trong cân bồn, cân tank và cân silo, thiết bị có thể nhận tín hiệu từ nhiều loadcell, xử lý giá trị cân và truyền dữ liệu về hệ thống điều khiển để quản lý tồn kho, cấp liệu hoặc xả liệu.
Trong ứng dụng chiết rót và định lượng, WTX120 giúp kiểm soát khối lượng nguyên liệu theo từng mẻ hoặc từng chu kỳ. Nhờ tốc độ lấy mẫu cao và các tùy chọn I/O, thiết bị có thể phối hợp với van, bơm, vít tải hoặc băng tải để tăng độ chính xác của quá trình cấp liệu.
Trong các dây chuyền sản xuất tự động, WTX120 có thể đóng vai trò là module cân kết nối trực tiếp với PLC qua PROFINET, EtherNet/IP™, PROFIBUS DP hoặc Modbus TCP. Điều này giúp dữ liệu cân được đưa vào hệ thống điều khiển nhanh hơn, giảm phụ thuộc vào chuyển đổi tín hiệu trung gian.
Ngoài ra, thiết bị còn phù hợp cho cân kiểm tra, cân tiêu chuẩn, cân xả liệu, cân phễu, hệ thống cân nguyên liệu và các trạm cân nội bộ trong nhà máy cần khả năng lưu trữ dữ liệu, truy xuất cân và kết nối phần mềm.
Phụ kiện và tùy chọn mở rộng

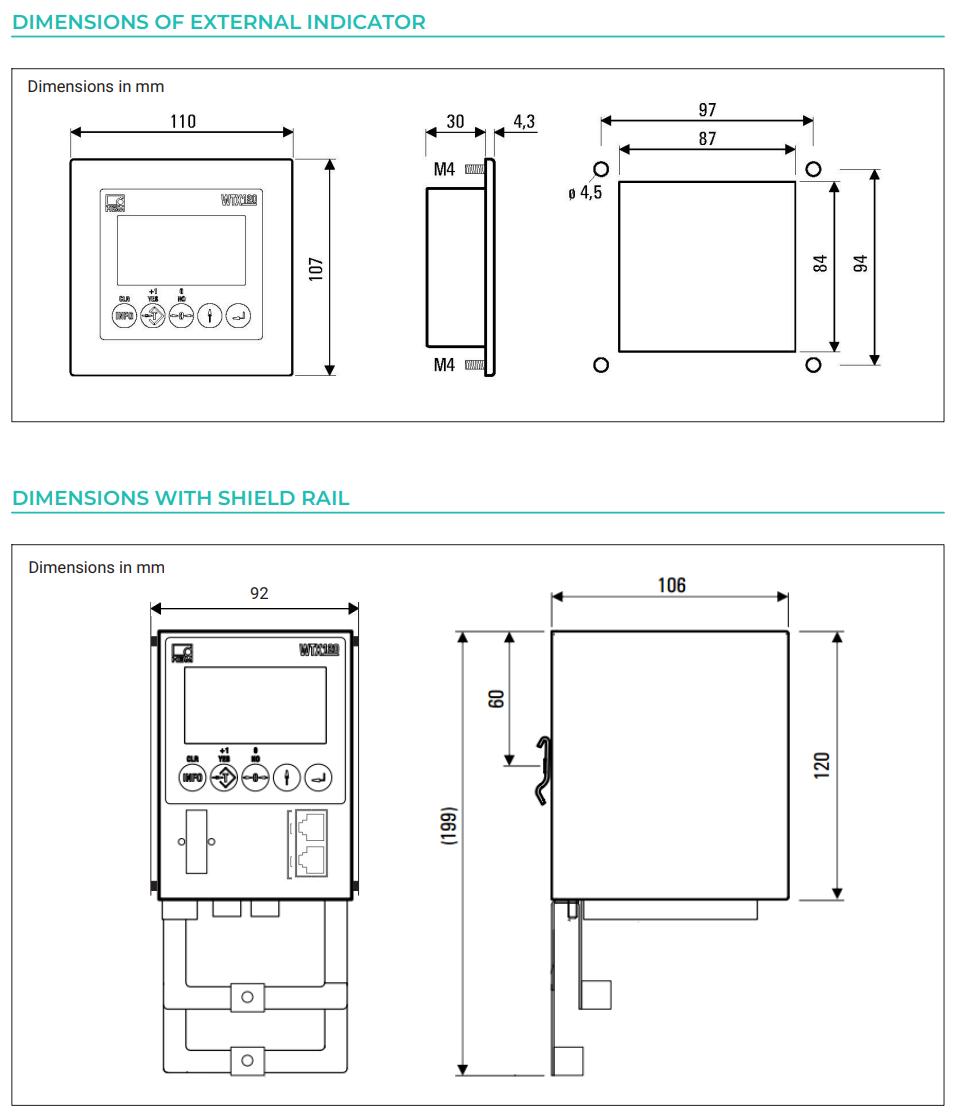

WTX120 HBM có nhiều phụ kiện và tùy chọn giúp người dùng linh hoạt khi triển khai hệ thống. Phụ kiện 1-WTX120-D là màn hình ngoài lắp panel, có đèn nền, dùng cho phiên bản WTX120 Black Box. Màn hình này có 5 phím để zero, tare và vận hành, đi kèm cáp kết nối 3 m, vỏ thép không gỉ, cấp bảo vệ IP69K và kích thước khoảng 110 x 107 x 35 mm.
Phụ kiện 1-WTX120-LFTSET là bộ legal-for-trade set gồm thanh shield rail và 2 kẹp kết nối. Bộ này có thể gắn dưới vỏ thiết bị để đi dây shield tối đa 10 cáp, phù hợp cho các ứng dụng cân hợp chuẩn thương mại cần kiểm soát chống nhiễu và bố trí dây đúng kỹ thuật.
Ngoài ra, datasheet còn đề cập tổ hợp Zener barrier SB02A, gồm 3 barrier. Phụ kiện này có thể được cân nhắc trong các ứng dụng đặc biệt cần cách ly hoặc yêu cầu bảo vệ tín hiệu theo cấu hình kỹ thuật cụ thể.
Cách chọn Đầu Cân Điện Tử WTX120 HBM phù hợp
Khi chọn WTX120 HBM, yếu tố đầu tiên cần xác định là giao thức truyền thông mà hệ thống đang sử dụng. Nếu dùng PLC Siemens, cấu hình PROFINET thường là lựa chọn phù hợp. Nếu hệ thống dùng PROFIBUS DP, EtherNet/IP™ hoặc Modbus TCP, cần chọn đúng mã giao tiếp tương ứng ngay từ đầu.
Yếu tố thứ hai là lựa chọn phiên bản có màn hình hay dạng Black Box. Phiên bản có màn hình tích hợp phù hợp khi người vận hành cần quan sát trực tiếp tại tủ. Phiên bản Black Box phù hợp khi muốn đặt module cân trong tủ điện và sử dụng màn hình ngoài hoặc điều khiển qua phần mềm.
Yếu tố thứ ba là yêu cầu I/O và analog output. Nếu hệ thống chỉ cần xuất dữ liệu qua fieldbus, cấu hình tiêu chuẩn có thể đủ. Nếu cần điều khiển van, đèn báo, relay, hoặc nhận tín hiệu trạng thái, nên chọn thêm digital I/O. Nếu PLC hoặc bộ điều khiển cần tín hiệu analog, nên chọn phiên bản có analog output.
Yếu tố thứ tư là firmware. WTX120 có firmware tiêu chuẩn và firmware cho cân băng tải. Nếu ứng dụng là cân băng tải, cần chọn đúng phiên bản firmware để đảm bảo các chức năng xử lý phù hợp.
Lưu ý khi lắp đặt và sử dụng WTX120 HBM
Để WTX120 HBM hoạt động ổn định, người dùng cần lắp thiết bị trong tủ điện hoặc khu vực phù hợp với cấp bảo vệ IP20. Nên tránh lắp trực tiếp ở nơi có nước, bụi dày, hơi hóa chất hoặc rung động mạnh nếu không có tủ bảo vệ.
Khi đấu nối loadcell, cần kiểm tra đúng cấu hình 4 dây hoặc 6 dây, đảm bảo dây tín hiệu và dây kích thích được đấu đúng terminal. Shield của cáp loadcell nên được xử lý đúng kỹ thuật để giảm nhiễu, đặc biệt trong các ứng dụng cân hợp chuẩn hoặc hệ thống gần biến tần, motor và dây động lực.
Nguồn cấp cần nằm trong dải 12–30 VDC và được bảo vệ phù hợp. Datasheet cho biết thiết bị có bảo vệ chống đảo cực, tuy nhiên vẫn nên kiểm tra cực tính, tiếp địa và tiết diện dây cân bằng thế. Với ứng dụng legal-for-trade, cần chú ý bộ legal-for-trade set, niêm phong, bộ nhớ alibi và điều kiện kiểm định theo quy định.
Khi tích hợp với PLC, cần cấu hình đúng giao thức fieldbus, địa chỉ, tốc độ truyền và mapping dữ liệu. Với Ethernet TCP/IP hoặc Modbus TCP, cần đảm bảo mạng ổn định, cấu hình IP chính xác và phân quyền truy cập phù hợp.
Vì sao nên chọn Đầu Cân Điện Tử WTX120 HBM?
Đầu Cân Điện Tử WTX120 HBM là lựa chọn phù hợp cho các hệ thống cân công nghiệp hiện đại, đặc biệt khi cần kết nối trực tiếp với PLC và mạng tự động hóa. Thiết bị có độ phân giải cao, tốc độ lấy mẫu nhanh, hỗ trợ cân nhiều dải và có bộ nhớ alibi phục vụ truy xuất dữ liệu cân.
So với các đầu cân chỉ dùng giao tiếp truyền thống, WTX120 nổi bật nhờ hỗ trợ nhiều chuẩn công nghiệp như PROFINET, PROFIBUS DP, EtherNet/IP™ và Modbus TCP. Điều này giúp giảm chi phí chuyển đổi tín hiệu, rút ngắn thời gian tích hợp và tăng độ tin cậy trong vận hành.
Bên cạnh đó, thiết kế DIN rail nhỏ gọn, vỏ thép không gỉ, màn hình LCD có đèn nền và khả năng dùng màn hình ngoài giúp WTX120 phù hợp với cả hệ thống cân độc lập lẫn dây chuyền tự động hóa phức tạp.
Kết luận
Đầu Cân Điện Tử WTX120 HBM là bộ điều khiển cân công nghiệp chất lượng cao, phù hợp cho các ứng dụng cân hợp chuẩn thương mại, cân bồn, cân tank, cân chiết rót, cân xả liệu và hệ thống cân tự động hóa. Với khả năng kết nối tối đa 8 loadcell 350Ω, độ phân giải hiển thị 30.000d, legal-for-trade 10.000e, tốc độ lấy mẫu 50–800 mẫu/giây, bộ nhớ alibi 120.000 vị trí và nhiều giao thức truyền thông công nghiệp, WTX120 là giải pháp đáng tin cậy cho nhà máy hiện đại.
Nếu bạn đang cần một đầu cân điện tử chính hãng, dễ tích hợp PLC, hỗ trợ PROFINET, PROFIBUS DP, EtherNet/IP™ hoặc Modbus TCP, Đầu Cân Điện Tử WTX120 HBM là lựa chọn rất đáng cân nhắc cho hệ thống cân công nghiệp chuyên nghiệp.
