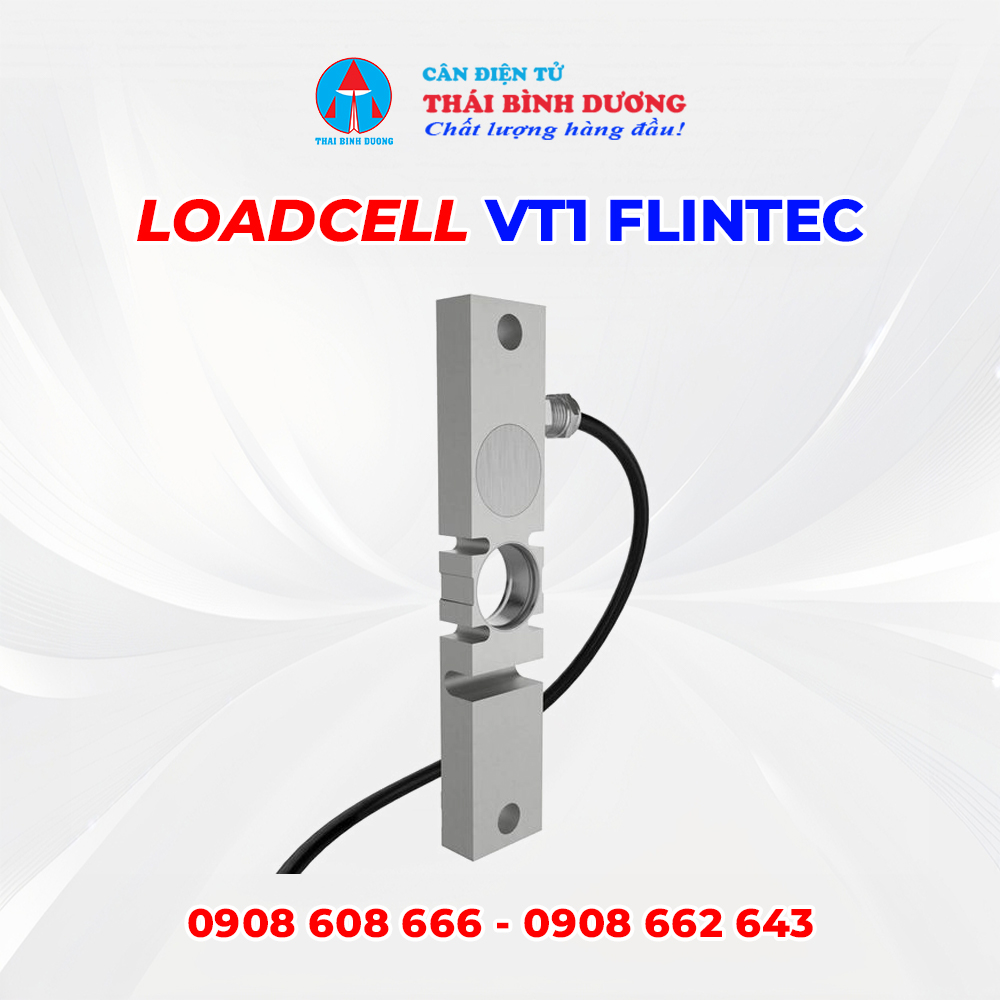

Loadcell VT1 Flintec ra đời – một thiết bị cảm biến biến dạng (extensometer) được thiết kế đặc biệt cho việc giám sát tải trọng trên chân đỡ silo và kết cấu thép công nghiệp.
VT1 không chỉ là một loadcell thông thường, mà còn là giải pháp đo biến dạng cơ học thông minh, giúp xác định tải trọng dựa trên sự thay đổi chiều dài cực nhỏ của cấu trúc chịu lực. Với thiết kế thép không gỉ hàn kín, chống nước IP68 và khả năng hoạt động ổn định trong điều kiện khắc nghiệt, VT1 Flintec mang lại độ chính xác và độ tin cậy cao cho các ứng dụng công nghiệp đòi hỏi tính liên tục và bền bỉ.
Giới thiệu chung về Loadcell VT1 Flintec
Flintec VT1 là cảm biến biến dạng (extensometer) chuyên dụng cho các hệ thống cân silo, bồn chứa và thiết bị công nghiệp. Thiết bị được gắn trực tiếp lên chân đỡ hoặc khung chịu lực của silo để đo độ biến dạng đàn hồi của cấu trúc – từ đó tính toán chính xác khối lượng vật liệu chứa bên trong.
Điểm nổi bật của VT1 nằm ở thiết kế gắn bu lông không cần keo dán, giúp việc lắp đặt trở nên nhanh chóng, tiện lợi và có thể tháo rời dễ dàng khi cần bảo dưỡng. Bề mặt của loadcell được đánh bóng điện hóa (electro-polished), không chỉ tạo tính thẩm mỹ cao mà còn giúp chống bám bẩn và vi khuẩn – rất phù hợp cho môi trường chế biến thực phẩm, dược phẩm hoặc hóa chất.
Với khả năng kích hoạt lực rất thấp (low activation force), VT1 đo được những biến dạng cực nhỏ trong các kết cấu rất cứng, đảm bảo tín hiệu đầu ra tỷ lệ chính xác với tải trọng thực tế mà không gây ảnh hưởng tới kết cấu gốc.
Ứng dụng thực tế của Loadcell VT1 Flintec
Nhờ cấu tạo chắc chắn, khả năng chịu môi trường cao và độ nhạy chính xác, Loadcell VT1 Flintec được ứng dụng trong nhiều lĩnh vực khác nhau của ngành cân điện tử và tự động hóa quy trình:
-
Giám sát tồn kho silo (Silo Inventory Monitoring): đo khối lượng vật liệu trong bồn chứa mà không cần đặt silo lên hệ thống cân truyền thống.
-
Cân công nghiệp quy trình (Process Weighing): sử dụng trong dây chuyền sản xuất, chế biến thực phẩm, dược phẩm, xi măng, hóa chất.
-
Giám sát tải trọng kết cấu thép: kiểm tra độ biến dạng của dầm, khung hoặc trụ trong các công trình có tải trọng lớn.
-
Ứng dụng ngoài trời: nhờ khả năng chống nước và chống bụi IP68, VT1 có thể làm việc ổn định trong môi trường ẩm, mưa hoặc bụi công nghiệp.
Ngoài ra, Flintec còn cung cấp bộ phụ kiện lắp đặt (installation kit) giúp người dùng dễ dàng gắn cảm biến và kết nối với hộp nối, nâng cao hiệu quả thi công và độ chính xác của hệ thống.
Đặc điểm nổi bật của Loadcell VT1 Flintec
So với các loại loadcell truyền thống, VT1 Flintec có những ưu điểm vượt trội về thiết kế và hiệu năng:
-
Cấu tạo bằng thép không gỉ hàn kín hoàn toàn: giúp bảo vệ linh kiện bên trong khỏi ẩm, bụi và hóa chất.
-
Chuẩn bảo vệ IP68: cho phép hoạt động trong môi trường khắc nghiệt hoặc ngập nước tạm thời.
-
Độ nhạy cao – tín hiệu ra 1.7 mV/V tại 500 µm/m: đảm bảo phản hồi chính xác với các thay đổi nhỏ trong cấu trúc chịu tải.
-
Lắp đặt dễ dàng bằng bu lông: không cần dùng keo dán, rút ngắn thời gian thi công và giảm rủi ro lắp sai.
-
Lực kích hoạt thấp (Low activation force): phù hợp cho các kết cấu thép có độ cứng cao, chẳng hạn chân đỡ silo hoặc khung đỡ lớn.
-
Bề mặt điện hóa (Electro-polished): đáp ứng tiêu chuẩn vệ sinh cao trong ngành thực phẩm và dược phẩm.
-
Tín hiệu ra analog tuyến tính: dễ dàng kết nối với các bộ hiển thị, bộ điều khiển hoặc thiết bị ghi dữ liệu.
-
Tùy chọn chiều dài cáp: hỗ trợ linh hoạt theo yêu cầu thực tế của hệ thống.

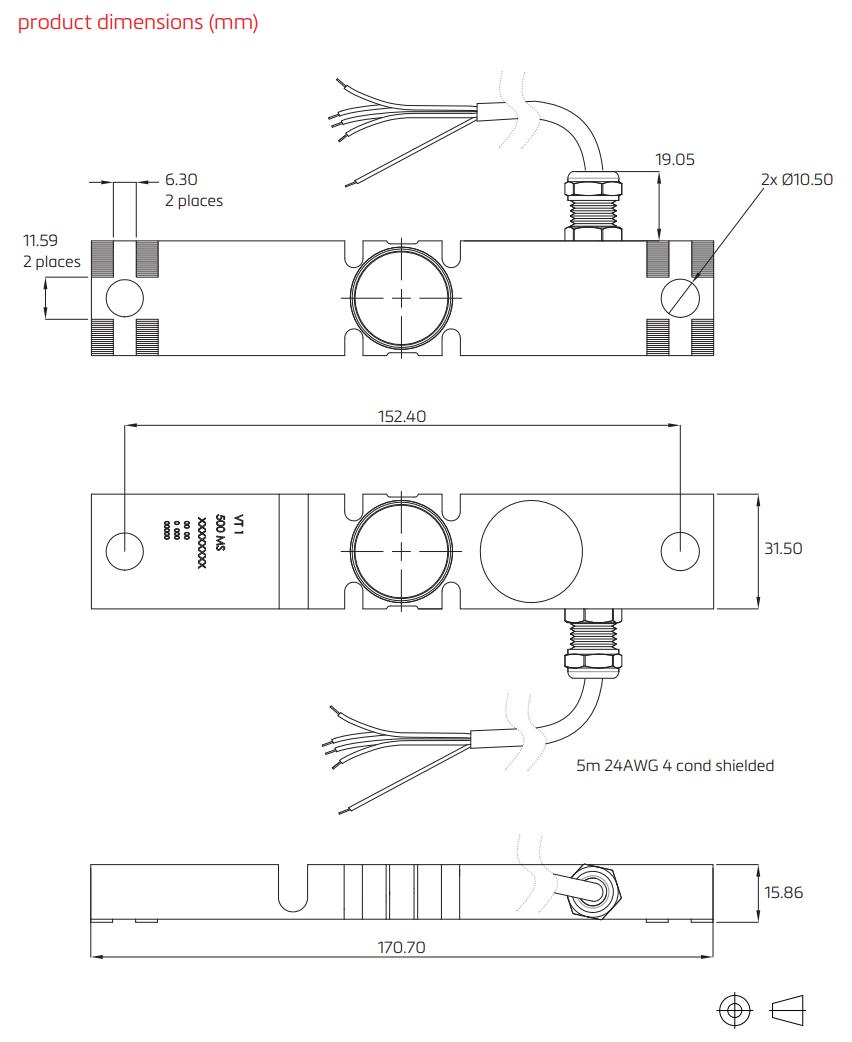

Thông số kỹ thuật Loadcell VT1 Flintec
Dưới đây là bảng thông số kỹ thuật chi tiết của Loadcell VT1 Flintec:
| Thông số kỹ thuật | Giá trị |
|---|
| Tín hiệu đầu ra định mức (RO) |
1.7 mV/V (tại 500 µm/m) |
| Hiệu ứng nhiệt độ lên Zero |
0.025 %RO/°C |
| Nhiệt độ hoạt động |
-30°C đến +70°C |
| Nhiệt độ bù |
-10°C đến +40°C |
| Điện trở đầu vào (RLC) |
385 ±15 Ω |
| Điện trở đầu ra (Rout) |
350 ±50 Ω |
| Chiều dài cáp tiêu chuẩn |
5 m (cáp 4 lõi, chống nhiễu, 24 AWG) |
| Chất liệu thân cảm biến |
Thép không gỉ (Stainless Steel) |
| Phủ bề mặt |
Đánh bóng điện hóa (Electro-polished) |
| Kiểu hàn kín |
Hermetic Weld |
| Đầu nối cáp |
Nickel plated, PG7 |
| Chuẩn bảo vệ |
IP68 (EN 60529) |
| Trọng lượng |
Khoảng 0.5 kg |
| Dây dẫn tín hiệu |
Xanh lá: +Exc / Trắng: +Sig / Đen: -Exc / Đỏ: -Sig |
| Phụ kiện đi kèm (tùy chọn) |
Bộ lắp đặt gồm Junction Box, bulong M10, ốc, long đen, dây rút, kẹp dây |
Hướng dẫn lắp đặt cơ bản Loadcell VT1 Flintec
VT1 được thiết kế để gắn trực tiếp lên chân đỡ của silo hoặc dầm chịu lực. Khi silo đầy, tải trọng tăng sẽ làm chân đỡ bị nén lại, còn khi silo rỗng thì chân đỡ giãn ra. Cảm biến VT1 đo chính xác sự biến dạng này để tính toán khối lượng vật liệu.
Một số lưu ý khi lắp đặt:
-
Lắp cảm biến ở trung tâm đoạn chân đỡ dài nhất, dọc theo trục trung hòa của kết cấu.
-
Bề mặt tiếp xúc cần phẳng, sạch, không gồ ghề hoặc dính mối hàn.
-
Hộp nối (junction box) nên đặt cao hơn cảm biến, hướng đầu nối cáp xuống dưới để tránh nước mưa.
-
VT1 có thể lắp trên chân đỡ dạng H-beam, ống tròn hoặc hộp vuông.
Kết luận
Loadcell VT1 Flintec là giải pháp lý tưởng cho các ứng dụng giám sát tải trọng và tồn kho silo, mang lại độ chính xác cao, độ bền tuyệt đối và khả năng hoạt động trong mọi điều kiện môi trường. Với thiết kế bằng thép không gỉ, hàn kín IP68, bề mặt điện hóa và khả năng lắp đặt nhanh gọn, VT1 giúp doanh nghiệp tối ưu quy trình cân công nghiệp, giảm thời gian bảo trì và nâng cao độ tin cậy trong sản xuất.
Quý khách có nhu cầu mua Loadcell VT1 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
