Loadcell C18 HBM là gì?
Loadcell C18 HBM là cảm biến lực nén chuyên dụng của HBM/HBK, được thiết kế để đo lực nén trong các ứng dụng yêu cầu độ chính xác cao, độ ổn định tốt và khả năng làm việc với tải trọng lớn. Dòng C18 có dải tải rất rộng, từ 10 kN đến 5 MN, phù hợp cho cả hệ thống thử nghiệm lực nhỏ, máy nén vật liệu, thiết bị hiệu chuẩn lực cho đến các ứng dụng công nghiệp tải nặng.
Khác với các cảm biến lực thông thường chỉ phù hợp cho một nhóm tải nhất định, Loadcell C18 HBM được phát triển theo nhiều mức tải khác nhau như 10 kN, 20 kN, 50 kN, 100 kN, 200 kN, 300 kN, 500 kN, 1000 kN, 2000 kN, 3000 kN và 5000 kN. Nhờ đó, người dùng có thể lựa chọn đúng model theo yêu cầu lực thực tế của hệ thống.
Về cấu tạo, C18 là cảm biến lực nén gồm đầu truyền lực, thân đo và đế lắp. Thiết kế này giúp lực được truyền ổn định qua cảm biến, hạn chế sai lệch do điều kiện gá lắp và hỗ trợ quá trình đo lực chính xác hơn. Sản phẩm được giao kèm các bộ phận truyền lực cần thiết, giúp người dùng thuận tiện hơn khi lắp đặt và triển khai trong thực tế.
Ưu điểm nổi bật của Loadcell C18 HBM
Loadcell C18 HBM được đánh giá cao nhờ khả năng đo lực nén chính xác trong dải tải rộng. Với dải tải từ 10 kN đến 5 MN, sản phẩm có thể đáp ứng nhiều ứng dụng từ phòng thí nghiệm, trung tâm kiểm định đến các hệ thống máy thử công nghiệp tải lớn.
Một trong những điểm mạnh quan trọng của dòng C18 là tùy chọn phân loại với chứng chỉ hiệu chuẩn DKD theo ISO 376, đạt Class 0.5 trong khoảng từ 0.2 Fnom đến Fnom. Đây là lợi thế lớn đối với các ứng dụng kiểm định, hiệu chuẩn hoặc đo lực cần độ tin cậy cao.
C18 có độ nhạy danh định 2 mV/V, phù hợp với nhiều bộ chỉ thị, bộ khuếch đại tín hiệu và hệ thống thu thập dữ liệu công nghiệp. Sai số tuyến tính chỉ 0.05%, sai số trễ 0.08%, độ lặp lại tốt, giúp kết quả đo ổn định trong quá trình sử dụng.
Ngoài ra, Loadcell C18 HBM có thiết kế nhỏ gọn so với dải tải, trọng lượng tối ưu và thân đo bằng thép không gỉ. Cấp bảo vệ IP68 theo EN 60529 giúp cảm biến có khả năng làm việc tốt trong môi trường công nghiệp có bụi, ẩm hoặc điều kiện vận hành khắc nghiệt. Theo điều kiện thử nghiệm trong datasheet, IP68 được đánh giá với cột nước 1 m trong 100 giờ.
Cấu tạo của Loadcell C18 HBM

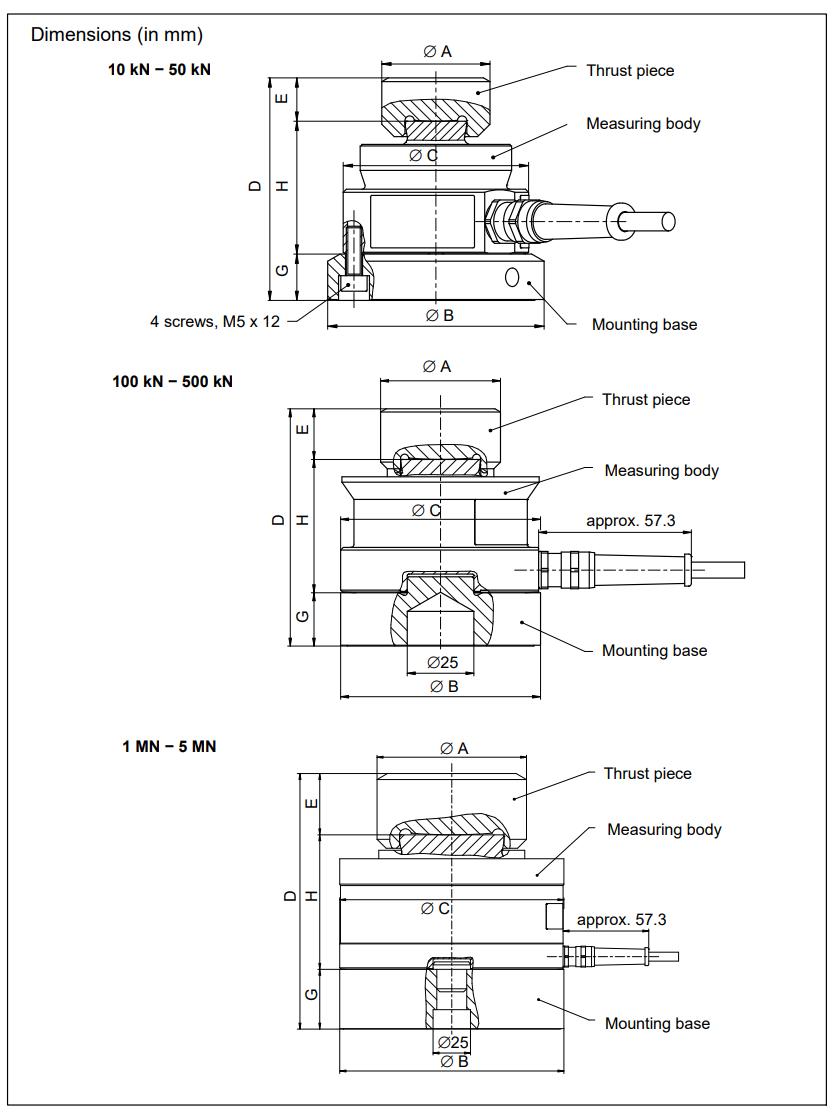

Cấu tạo của Loadcell C18 HBM gồm ba bộ phận chính: đầu truyền lực, thân đo và đế lắp. Đây là cấu trúc được tối ưu cho đo lực nén, giúp lực tác động được truyền đúng hướng và ổn định lên thân đo.
Đầu truyền lực nằm ở phía trên cảm biến, có nhiệm vụ tiếp nhận lực nén từ máy hoặc mẫu thử và truyền lực xuống thân đo. Thiết kế đầu truyền lực giúp giảm ảnh hưởng của sai lệch nhỏ trong quá trình tiếp xúc, từ đó hỗ trợ độ ổn định của phép đo.
Thân đo là bộ phận chính chứa phần tử đo biến dạng. Khi lực nén tác động, thân đo biến dạng rất nhỏ và tạo ra tín hiệu điện tương ứng. Tín hiệu này được đưa ra ngoài qua cáp kết nối để truyền đến bộ khuếch đại, bộ hiển thị hoặc hệ thống thu thập dữ liệu.
Đế lắp giúp cố định cảm biến trên bề mặt máy, bàn thử hoặc hệ thống đo lực. Việc sử dụng đế lắp đúng kỹ thuật giúp cảm biến hoạt động ổn định, hạn chế sai số do lắp đặt và tăng độ bền trong quá trình vận hành.
Thông số kỹ thuật Loadcell C18 HBM
| Thông số | Giá trị |
|---|
| Model |
Loadcell C18 HBM / HBK |
| Loại cảm biến |
Cảm biến lực nén |
| Dải tải danh định |
10 kN đến 5 MN |
| Các mức tải |
10, 20, 50, 100, 200, 300, 500, 1000, 2000, 3000, 5000 kN |
| Độ nhạy danh định |
2 mV/V |
| Class theo ISO 376 |
0.5, khi có chứng chỉ hiệu chuẩn DKD theo ISO 376 |
| Sai số độ nhạy tương đối khi nén |
0.2% |
| Sai số tín hiệu zero tương đối |
1% |
| Sai số tuyến tính |
0.05% |
| Sai số trễ |
0.08% |
| Sai số do lệch tâm mỗi mm |
0.02% |
| Độ creep tương đối trong 30 phút |
0.03% |
| Điện trở đầu vào |
4450 ± 100 Ω |
| Điện trở đầu ra |
4010 ± 2 Ω |
| Điện trở cách điện |
> 50 x 10⁹ Ω |
| Điện áp kích thích tham chiếu |
5 V |
| Dải điện áp kích thích làm việc |
5–30 V |
| Dải nhiệt độ danh định |
+10°C đến +40°C |
| Dải nhiệt độ làm việc |
-30°C đến +80°C |
| Dải nhiệt độ lưu trữ |
-50°C đến +85°C |
| Nhiệt độ tham chiếu |
+22°C |
| Ứng suất dao động cho phép |
70% |
| Cấp bảo vệ |
IP68 theo EN 60529 |
| Chiều dài cáp |
5 m |
| Cấu hình cáp |
4 dây |
| Vật liệu thân đo |
Thép không gỉ |
Dải tải và trọng lượng của Loadcell C18 HBM
Loadcell C18 HBM có nhiều mức tải để đáp ứng các yêu cầu đo lực khác nhau. Các phiên bản nhỏ như 10 kN, 20 kN và 50 kN có trọng lượng khoảng 1.2 kg, phù hợp với các hệ thống thử nghiệm lực nhỏ, bàn test, máy đo lực hoặc thiết bị kiểm định trong phòng thí nghiệm.
Các phiên bản 100 kN và 200 kN có trọng lượng khoảng 2.3 kg, phù hợp cho máy thử nén, máy kiểm tra cơ khí và các hệ thống đo lực trung bình. Phiên bản 300 kN có trọng lượng khoảng 3.9 kg, trong khi phiên bản 500 kN khoảng 10.4 kg.
Đối với các ứng dụng tải rất lớn, C18 có các model 1000 kN, 2000 kN, 3000 kN và 5000 kN. Trọng lượng tương ứng lần lượt khoảng 15.3 kg, 45.6 kg, 52.6 kg và 90.4 kg. Việc phân chia dải tải rõ ràng giúp kỹ sư dễ dàng lựa chọn đúng cảm biến theo yêu cầu lực đo, không gian lắp đặt và khả năng chịu tải của hệ thống.
Ứng dụng của Loadcell C18 HBM
Loadcell C18 HBM được sử dụng rộng rãi trong các ứng dụng đo lực nén chính xác. Trong phòng thí nghiệm và trung tâm kiểm định, sản phẩm phù hợp cho hiệu chuẩn máy thử lực, kiểm tra thiết bị đo lực, xây dựng hệ thống chuẩn lực hoặc thực hiện các phép đo yêu cầu chứng chỉ theo ISO 376.
Trong lĩnh vực cơ khí và vật liệu, C18 có thể dùng cho máy thử nén, máy kiểm tra độ bền vật liệu, thiết bị thử kết cấu, hệ thống ép mẫu hoặc các bài kiểm tra khả năng chịu tải. Với dải tải lên đến 5 MN, dòng sản phẩm này đặc biệt phù hợp với các ứng dụng lực lớn mà nhiều cảm biến thông thường khó đáp ứng.
Trong công nghiệp sản xuất, Loadcell C18 HBM có thể được lắp trong hệ thống kiểm soát lực ép, kiểm tra lực nén trong dây chuyền, giám sát lực trong máy ép thủy lực hoặc thiết bị thử tải. Cấp bảo vệ IP68 và thân đo bằng thép không gỉ giúp cảm biến hoạt động bền bỉ trong môi trường công nghiệp.
Ngoài ra, C18 còn phù hợp cho các viện nghiên cứu, trường đại học, trung tâm đo lường và các doanh nghiệp cần xây dựng hệ thống đo lực nén có độ tin cậy cao.
Cách chọn Loadcell C18 HBM phù hợp
Khi chọn Loadcell C18 HBM, yếu tố đầu tiên cần xác định là dải tải danh định. Người dùng nên chọn cảm biến có Fnom lớn hơn lực lớn nhất dự kiến trong quá trình vận hành. Điều này giúp tránh quá tải và đảm bảo cảm biến làm việc trong vùng đo phù hợp.
Yếu tố thứ hai là yêu cầu về độ chính xác và chứng chỉ. Nếu ứng dụng dùng cho kiểm định, hiệu chuẩn hoặc làm chuẩn lực, nên chọn cấu hình có chứng chỉ hiệu chuẩn DKD theo ISO 376 để đạt phân loại Class 0.5. Nếu ứng dụng chỉ dùng để giám sát lực trong sản xuất, có thể cân nhắc yêu cầu chứng chỉ tùy theo mức độ quan trọng của phép đo.
Yếu tố thứ ba là điều kiện lắp đặt. Vì C18 là cảm biến lực nén, cần đảm bảo lực tác động đúng trục, bề mặt lắp đặt cứng vững, sạch và phẳng. Lực lệch tâm, lực ngang hoặc cách đặt tải không đúng có thể ảnh hưởng đến kết quả đo.

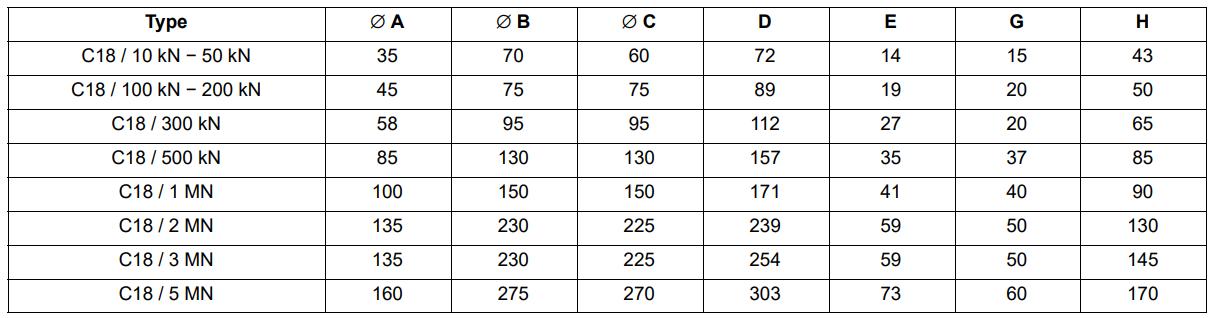

Ngoài ra, người dùng cần quan tâm đến không gian lắp đặt, đường kính thân cảm biến, chiều cao tổng thể, hướng cáp và khả năng kết nối với thiết bị hiển thị hoặc bộ khuếch đại hiện có. Với các phiên bản tải lớn, cần chú ý thêm đến trọng lượng cảm biến và phương án gá lắp an toàn.
Lưu ý khi lắp đặt và sử dụng Loadcell C18 HBM
Để Loadcell C18 HBM hoạt động ổn định, cần lắp đặt đúng theo hướng dẫn kỹ thuật của nhà sản xuất. Cảm biến phải được đặt trên bề mặt phẳng, sạch và có độ cứng đủ cao. Đầu truyền lực cần tiếp xúc đúng vị trí để đảm bảo lực truyền đều qua thân đo.
Trong quá trình vận hành, nên hạn chế lực ngang và lực lệch tâm. Datasheet cho biết ảnh hưởng của lực ngang được đánh giá với lực ngang 10% Fnom và ảnh hưởng của lệch tâm là 0.02% mỗi mm. Vì vậy, đối với các phép đo chính xác, việc căn chỉnh cơ khí đóng vai trò rất quan trọng.
Cáp tín hiệu của Loadcell C18 HBM là cấu hình 4 dây, dài 5 m. Khi đấu nối, cần đảm bảo đúng màu dây: dây trắng cho tín hiệu đo dương, dây đỏ cho tín hiệu đo âm, dây xanh dương cho điện áp kích thích dương, dây đen cho điện áp kích thích âm và dây shield xanh/vàng nối với vỏ. Việc đấu sai dây có thể làm tín hiệu không chính xác hoặc ảnh hưởng đến thiết bị đo.
Ngoài ra, mặc dù cảm biến có cấp bảo vệ IP68, người dùng vẫn nên bảo vệ đầu nối, cáp và thiết bị đọc tín hiệu khỏi tác động cơ học, hóa chất ăn mòn hoặc môi trường vượt quá giới hạn nhiệt độ cho phép.
Vì sao nên chọn Loadcell C18 HBM?
Loadcell C18 HBM là lựa chọn phù hợp cho các ứng dụng đo lực nén yêu cầu độ chính xác cao, dải tải rộng và độ bền công nghiệp. Sản phẩm đến từ HBM/HBK, thương hiệu nổi tiếng trong lĩnh vực đo lực, mô-men, biến dạng và hệ thống thu thập dữ liệu.
Ưu điểm lớn của C18 là có nhiều mức tải từ 10 kN đến 5 MN, giúp đáp ứng đa dạng nhu cầu đo lực. Thiết kế gồm đầu truyền lực, thân đo và đế lắp giúp người dùng dễ dàng triển khai trong các hệ thống thử nghiệm nén. Việc giao kèm các bộ phận truyền lực cũng giúp giảm thời gian lựa chọn phụ kiện.
Bên cạnh đó, khả năng đạt Class 0.5 theo ISO 376 khi có chứng chỉ DKD giúp C18 trở thành lựa chọn tốt cho các phòng thí nghiệm, trung tâm kiểm định và hệ thống hiệu chuẩn lực. Cấp bảo vệ IP68, vật liệu thép không gỉ và thiết kế chắc chắn giúp cảm biến phù hợp với môi trường công nghiệp thực tế.
Câu hỏi thường gặp về Loadcell C18 HBM
Loadcell C18 HBM dùng để làm gì?
Loadcell C18 HBM dùng để đo lực nén trong các ứng dụng như máy thử nén, kiểm định lực, hiệu chuẩn thiết bị đo lực, thử nghiệm vật liệu, giám sát lực ép và các hệ thống đo lực công nghiệp tải lớn.
Loadcell C18 HBM có những dải tải nào?
Dòng C18 HBM có các dải tải danh định từ 10 kN đến 5 MN, bao gồm 10, 20, 50, 100, 200, 300, 500, 1000, 2000, 3000 và 5000 kN.
Loadcell C18 HBM có độ chính xác bao nhiêu?
Loadcell C18 HBM có tùy chọn phân loại theo ISO 376 Class 0.5 trong khoảng từ 0.2 Fnom đến Fnom, khi đi kèm chứng chỉ hiệu chuẩn DKD theo ISO 376.
Loadcell C18 HBM có dùng được trong môi trường ẩm không?
Có. C18 có cấp bảo vệ IP68 theo EN 60529, với điều kiện thử nghiệm 1 m cột nước trong 100 giờ. Tuy nhiên, người dùng vẫn cần bảo vệ cáp, đầu nối và thiết bị đọc tín hiệu phù hợp với môi trường thực tế.
Loadcell C18 HBM có tín hiệu đầu ra như thế nào?
Loadcell C18 HBM có độ nhạy danh định 2 mV/V, sử dụng điện áp kích thích tham chiếu 5 V và dải điện áp kích thích làm việc từ 5 đến 30 V.
Kết luận
Loadcell C18 HBM là cảm biến lực nén chất lượng cao, phù hợp cho các ứng dụng đo lực chính xác trong phòng thí nghiệm, trung tâm kiểm định và môi trường công nghiệp. Với dải tải từ 10 kN đến 5 MN, độ nhạy danh định 2 mV/V, sai số tuyến tính thấp, cấp bảo vệ IP68 và tùy chọn phân loại Class 0.5 theo ISO 376, dòng C18 là giải pháp đáng tin cậy cho các hệ thống đo lực nén chuyên sâu.
Nếu bạn đang cần một cảm biến lực nén chính hãng, dải tải rộng, thông số rõ ràng và phù hợp cho kiểm định hoặc sản xuất công nghiệp, Loadcell C18 HBM là lựa chọn rất đáng cân nhắc.
