Loadcell CMC HBM là gì?
Loadcell CMC HBM là chuỗi đo lực áp điện chuyên dụng của HBM/HBK, được thiết kế cho các ứng dụng công nghiệp yêu cầu tốc độ phản hồi nhanh, độ ổn định cao và khả năng tích hợp linh hoạt. Khác với các loại loadcell điện trở thông thường, dòng CMC hoạt động dựa trên nguyên lý áp điện. Khi có lực tác động lên cảm biến, phần tử áp điện sẽ tạo ra tín hiệu điện tích. Tín hiệu này sau đó được bộ khuếch đại điện tích chuyển đổi thành tín hiệu điện áp tiêu chuẩn để đưa về PLC, bộ điều khiển, bộ thu thập dữ liệu hoặc hệ thống giám sát lực.
Điểm đặc biệt của Loadcell CMC HBM là sản phẩm không chỉ là một cảm biến riêng lẻ mà là một chuỗi đo lực hoàn chỉnh, bao gồm cảm biến lực CFT hoặc CFT+, cáp kết nối và bộ khuếch đại điện tích CMA. Toàn bộ hệ thống có thể được hiệu chuẩn theo chuỗi đo từ Newton sang Volt, giúp người dùng dễ dàng tích hợp vào hệ thống đo lường công nghiệp.
Với dải tải danh định từ 5 kN đến 120 kN, Loadcell CMC HBM phù hợp cho nhiều ứng dụng như đo lực ép, lực dập, lực lắp ráp, lực kiểm tra sản phẩm, giám sát quá trình sản xuất, kiểm tra vật liệu và các hệ thống đo lực động trong công nghiệp.
Ưu điểm nổi bật của Loadcell CMC HBM
Loadcell CMC HBM được đánh giá cao nhờ khả năng đo lực nhanh, ổn định và có độ chính xác tốt trong môi trường công nghiệp. Chuỗi đo có cấp chính xác 0.5, đáp ứng tốt nhu cầu kiểm soát lực trong sản xuất, kiểm định kỹ thuật và giám sát chất lượng.
Một ưu điểm quan trọng của dòng CMC là khả năng kết hợp linh hoạt giữa cảm biến lực, cáp và bộ khuếch đại điện tích. Người dùng có thể lựa chọn dải tải, chiều dài cáp và dải đo bộ khuếch đại tùy theo yêu cầu thực tế của từng hệ thống. Điều này giúp sản phẩm phù hợp với nhiều cấu hình máy móc khác nhau, từ thiết bị thử nghiệm nhỏ đến dây chuyền sản xuất công nghiệp.
Dòng CMC còn được trang bị chức năng zoom, cho phép sử dụng dải đo thứ hai với mức khuếch đại gấp 5 lần. Tính năng này rất hữu ích trong các ứng dụng cần đo lực nhỏ với độ phân giải cao hơn, đặc biệt khi cùng một hệ thống phải theo dõi nhiều mức lực khác nhau.
Các phiên bản 5 kN, 20 kN và 25 kN sử dụng tinh thể áp điện gallium phosphate, mang lại độ nhạy cao và độ trôi thấp. Các phiên bản tải lớn hơn được thiết kế để đáp ứng những ứng dụng công nghiệp nặng, nơi cảm biến phải chịu tải lớn, rung động và điều kiện vận hành liên tục.
Ngoài ra, Loadcell CMC HBM có các thành phần chống gỉ, độ trôi tối thiểu và cấp bảo vệ IP65. Khi sử dụng cùng cáp phù hợp, hệ thống có thể đạt cấp bảo vệ IP67, giúp tăng khả năng làm việc trong môi trường có bụi, độ ẩm hoặc điều kiện vận hành khắc nghiệt.
Cấu tạo của chuỗi đo Loadcell CMC HBM
Một bộ Loadcell CMC HBM hoàn chỉnh thường gồm ba thành phần chính: cảm biến lực, cáp kết nối và bộ khuếch đại điện tích.

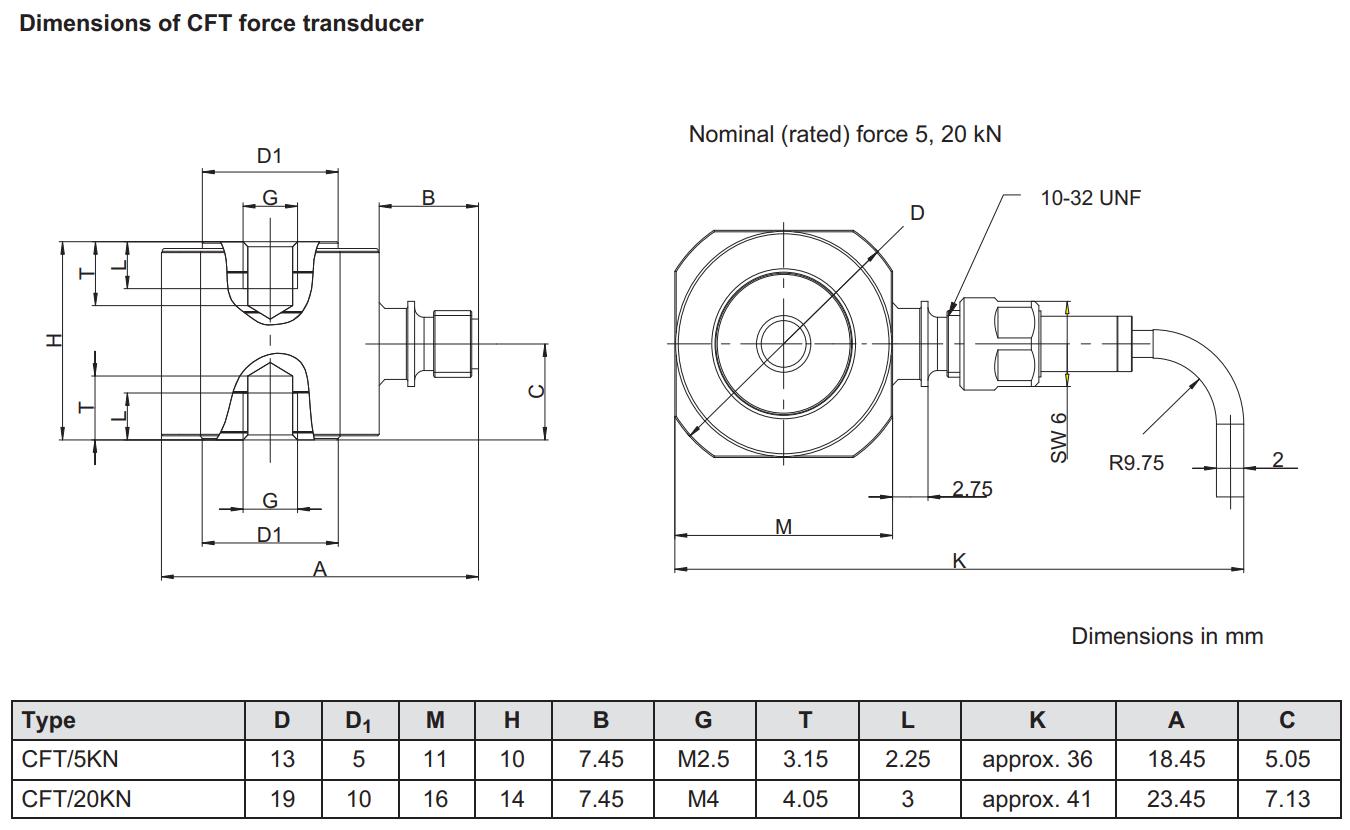

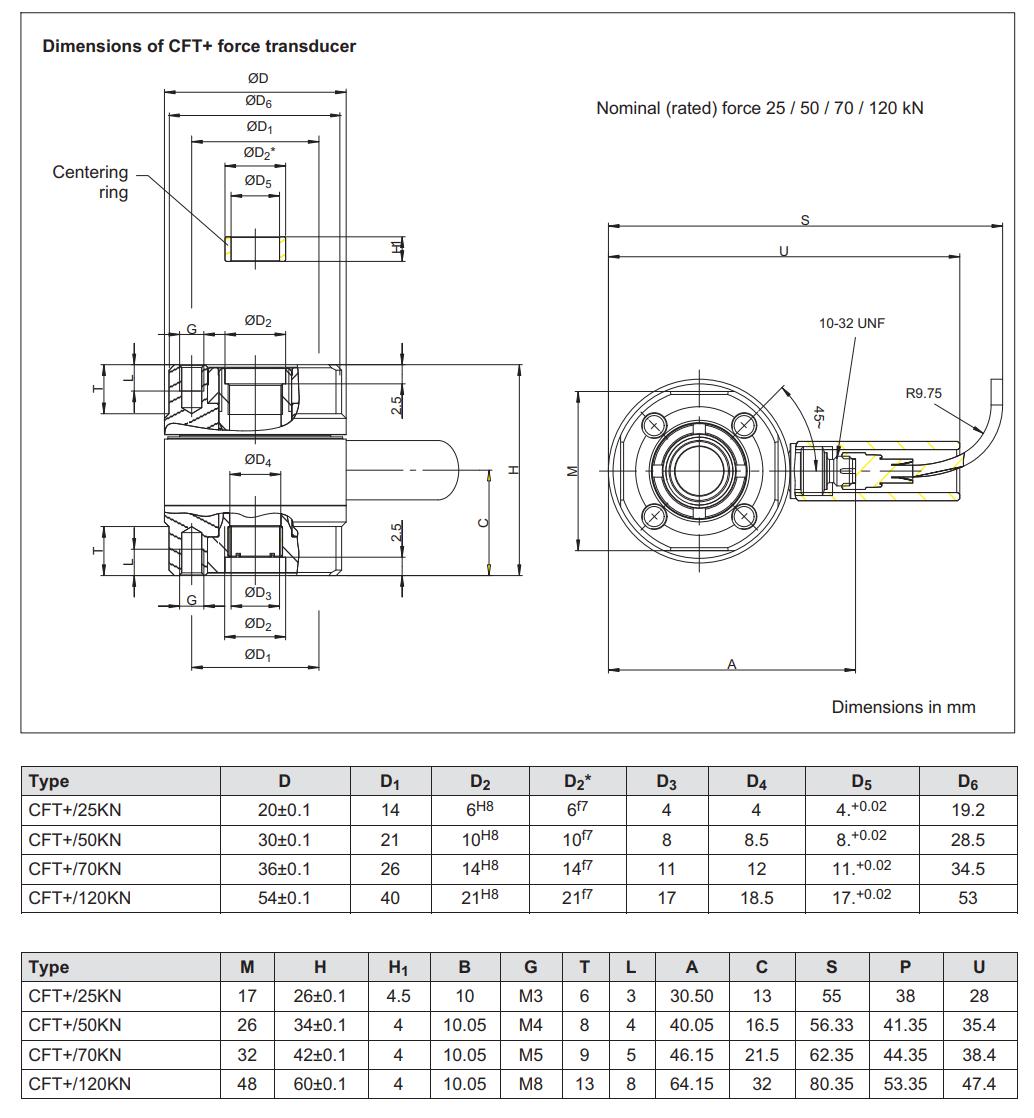

Cảm biến lực là bộ phận trực tiếp nhận lực tác động. Dòng CMC sử dụng cảm biến CFT cho các dải tải 5 kN và 20 kN, trong khi các dải tải 25 kN, 50 kN, 70 kN và 120 kN sử dụng cảm biến CFT+. Mỗi phiên bản được thiết kế với kích thước, giới hạn chịu lực và đặc tính cơ học phù hợp với từng mức tải.
Cáp kết nối có nhiệm vụ truyền tín hiệu từ cảm biến đến bộ khuếch đại. Các chiều dài cáp phổ biến gồm 1 m, 2 m, 3 m, 7 m và 10 m. Tùy theo vị trí lắp đặt, người dùng có thể chọn chiều dài cáp phù hợp mà không làm thay đổi chất lượng hệ thống.

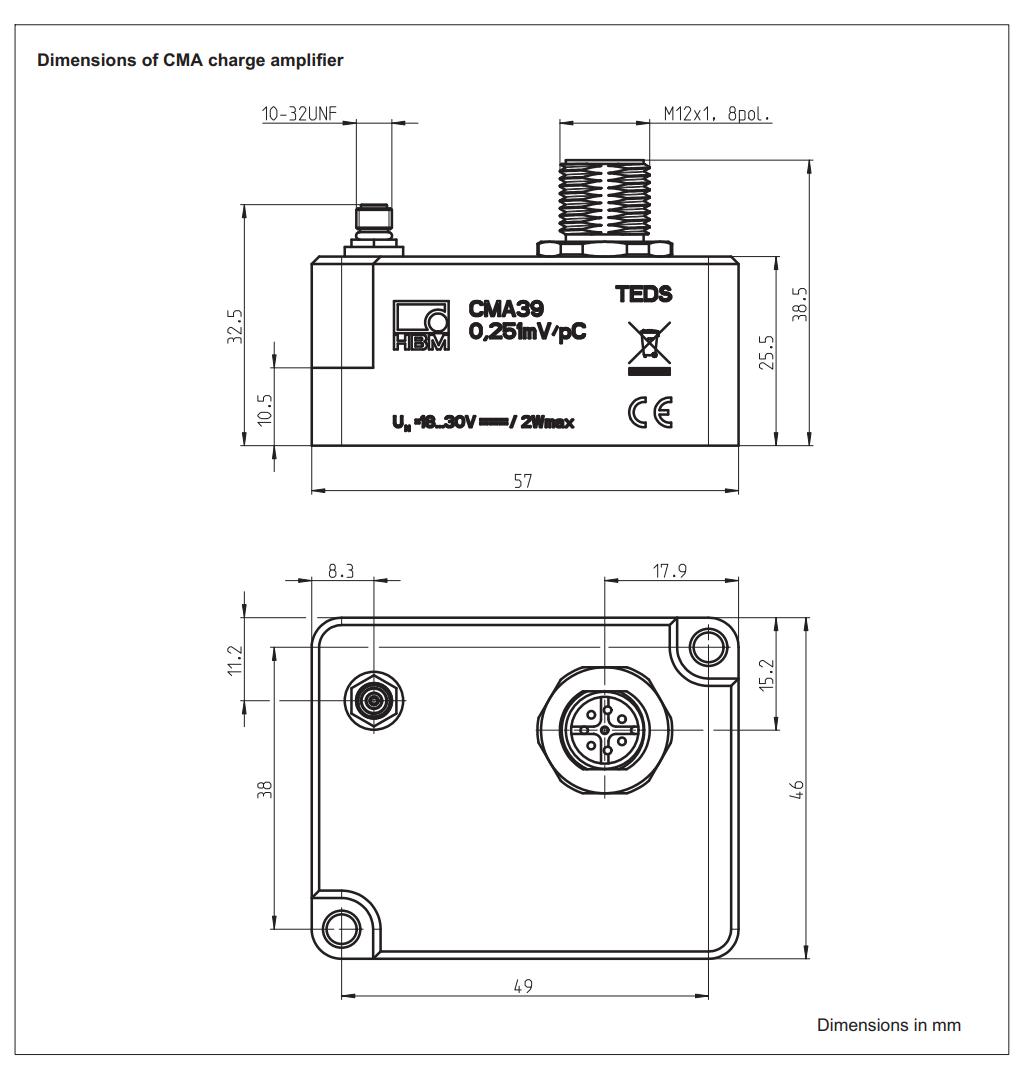

Bộ khuếch đại điện tích CMA chuyển đổi tín hiệu điện tích từ cảm biến áp điện sang tín hiệu điện áp đầu ra ±10 V. Đây là dạng tín hiệu rất phổ biến trong công nghiệp, dễ dàng kết nối với PLC, bộ điều khiển, thiết bị ghi dữ liệu hoặc hệ thống giám sát tự động.
Thông số kỹ thuật Loadcell CMC HBM
| Thông số |
Giá trị |
| Model |
Loadcell CMC HBM / HBK |
| Nguyên lý đo |
Cảm biến lực áp điện |
| Dải tải danh định |
5 kN, 20 kN, 25 kN, 50 kN, 70 kN, 120 kN |
| Cảm biến sử dụng |
CFT/5KN, CFT/20KN, CFT+/25KN, CFT+/50KN, CFT+/70KN, CFT+/120KN |
| Cấp chính xác chuỗi đo |
0.5 |
| Sai số lặp lại tương đối |
0.1% hoặc 0.05% tùy dải tải |
| Sai số tuyến tính |
0.5% |
| Sai số đảo chiều tương đối |
0.5% |
| Độ trôi tại 20°C |
< 0.1 pC/s |
| Độ nhạy cảm biến |
-7.7 pC/N, -7.4 pC/N, -4.1 pC/N, -4.0 pC/N tùy phiên bản |
| Điện trở cách điện cảm biến |
> 10¹³ Ω |
| Kết nối cảm biến |
Coaxial connector 10-32 UNF Microdot |
| Điện áp cấp tham chiếu |
24 V |
| Dải điện áp cấp |
18–30 V |
| Tín hiệu đầu ra |
±10 V |
| Thời gian kích hoạt tín hiệu an toàn |
4 ms |
| Thời gian chuyển dải đo |
250 µs |
| Công suất tiêu thụ |
< 1.2 W |
| Điện trở đầu ra |
< 10 Ω |
| Điện trở tải cho phép |
> 5 kΩ |
| Tần số cắt -3 dB |
10 kHz |
| Tần số cắt -1 dB |
5 kHz |
| Nhiệt độ làm việc cảm biến |
-40°C đến +120°C |
| Nhiệt độ làm việc bộ khuếch đại |
0°C đến +70°C |
| Cấp bảo vệ |
IP65, với cáp phù hợp có thể đạt IP67 |
| Vật liệu vỏ bộ khuếch đại |
Nhôm |
| Chuẩn EMC |
EN 61326-1:2013, EN 61326-2-3:2013 |
Các phiên bản Loadcell CMC HBM phổ biến
Loadcell CMC HBM có nhiều phiên bản dải tải để đáp ứng các nhu cầu đo lực khác nhau. Với ứng dụng lực nhỏ hoặc không gian lắp đặt hạn chế, người dùng có thể chọn CFT/5KN. Đây là phiên bản phù hợp cho các hệ thống kiểm tra chi tiết nhỏ, đo lực trong máy lắp ráp hoặc thiết bị thử nghiệm có tải thấp.
Phiên bản CFT/20KN phù hợp với các bài toán đo lực trung bình, thường gặp trong kiểm tra lực ép, lực nén, lực chèn hoặc giám sát lực trong dây chuyền sản xuất.
Đối với các ứng dụng yêu cầu tải lớn hơn, dòng CFT+ cung cấp các lựa chọn 25 kN, 50 kN, 70 kN và 120 kN. Các model này phù hợp với máy ép, máy dập, thiết bị thử nghiệm cơ khí, hệ thống kiểm soát lực trong dây chuyền tự động và các ứng dụng công nghiệp nặng.
Cấu trúc mã đặt hàng của dòng CMC thường thể hiện rõ dải tải, chiều dài cáp và dải đo của bộ khuếch đại. Ví dụ, mã K-CMC-25k0-10m-039N5 thể hiện một chuỗi đo dùng cảm biến CFT+/25KN, cáp dài 10 m và bộ khuếch đại có dải đầu vào 39.500 pC. Cách đặt mã rõ ràng này giúp kỹ sư dễ dàng lựa chọn đúng cấu hình cho từng hệ thống.
Cách chọn Loadcell CMC HBM phù hợp
Để chọn đúng Loadcell CMC HBM, trước tiên cần xác định lực lớn nhất có thể xuất hiện trong ứng dụng. Lực này không chỉ bao gồm lực cần đo mà còn có thể bao gồm tải ban đầu, khối lượng gá lắp, dụng cụ, tiền tải hoặc ứng suất phát sinh trong quá trình lắp đặt. Nếu chưa chắc chắn về mức tải thực tế, nên chọn cảm biến có dải tải lớn hơn để đảm bảo an toàn.
Tiếp theo, cần xem xét các tải phụ như lực ngang, mô-men xoắn và mô-men uốn. Trong thực tế, cảm biến thường không chỉ chịu lực đúng trục mà có thể phát sinh lực lệch tâm do kết cấu cơ khí hoặc cách gá lắp. Những tải phụ này có thể ảnh hưởng đến độ chính xác và tuổi thọ cảm biến, vì vậy cần được tính toán kỹ trước khi chọn model.
Một yếu tố quan trọng khác là dải đo của bộ khuếch đại điện tích. Dải đo amplifier nên được chọn dựa trên lực cần đo thực tế, không nhất thiết phải tính cả tải tare hoặc tải tĩnh ban đầu. Cách chọn này giúp hệ thống có độ phân giải tốt hơn.
Với các cảm biến 5 kN, 20 kN và 25 kN, dải đầu vào có thể tính theo lực cần đo nhân khoảng 8 pC/N. Với các cảm biến 50 kN, 70 kN và 120 kN, dải đầu vào có thể tính theo lực cần đo nhân khoảng 4 pC/N. Ví dụ, nếu cần đo lực 15.000 N bằng cảm biến CFT+/25KN, dải đầu vào cần thiết là 15.000 x 8 = 120.000 pC. Khi đó, có thể chọn bộ khuếch đại có dải 158.000 pC để phù hợp với yêu cầu đo.
Ứng dụng của Loadcell CMC HBM
Loadcell CMC HBM được sử dụng rộng rãi trong các hệ thống đo lực động và giám sát lực theo thời gian thực. Trong ngành cơ khí, sản phẩm có thể dùng để đo lực ép, lực dập, lực nén, lực chèn, lực kẹp hoặc lực lắp ráp linh kiện.
Trong dây chuyền sản xuất tự động, Loadcell CMC HBM giúp kiểm soát chất lượng bằng cách theo dõi lực trong từng công đoạn. Nếu lực vượt ngưỡng hoặc thấp hơn giá trị cài đặt, hệ thống có thể phát hiện lỗi sản phẩm, sai lệch quy trình hoặc bất thường trong thiết bị.
Trong lĩnh vực thử nghiệm và kiểm định, dòng CMC có thể dùng để kiểm tra độ bền chi tiết, đo lực tác động, đo lực trong quá trình vận hành máy hoặc thu thập dữ liệu phục vụ nghiên cứu phát triển sản phẩm.
Nhờ tần số cắt cao, thời gian phản hồi nhanh và độ trôi thấp, Loadcell CMC HBM đặc biệt phù hợp với các ứng dụng đo lực biến thiên nhanh, nơi các loại cảm biến thông thường có thể không đáp ứng kịp yêu cầu về tốc độ và độ ổn định tín hiệu.
Vì sao nên chọn Loadcell CMC HBM?
HBM/HBK là thương hiệu nổi tiếng trong lĩnh vực đo lường lực, mô-men, biến dạng và thu thập dữ liệu. Loadcell CMC HBM mang lại lợi thế lớn nhờ tính đồng bộ của toàn bộ chuỗi đo. Cảm biến, cáp và bộ khuếch đại được thiết kế để làm việc cùng nhau, giúp giảm sai số khi tích hợp và rút ngắn thời gian triển khai hệ thống.
So với việc tự kết hợp cảm biến và bộ khuếch đại từ nhiều nguồn khác nhau, giải pháp CMC giúp người dùng có một hệ thống đo lực rõ ràng, dễ lựa chọn, dễ lắp đặt và dễ hiệu chuẩn. Tín hiệu đầu ra ±10 V cũng giúp sản phẩm tương thích tốt với nhiều thiết bị điều khiển công nghiệp hiện nay.
Bên cạnh đó, thiết kế nhỏ gọn, khả năng chịu rung, chịu va đập và cấp bảo vệ cao giúp Loadcell CMC HBM phù hợp với môi trường sản xuất thực tế. Đây là lựa chọn đáng cân nhắc cho các nhà máy, phòng thử nghiệm, trung tâm kiểm định, dây chuyền tự động hóa và các hệ thống yêu cầu đo lực ổn định lâu dài.
Lưu ý khi lắp đặt và sử dụng Loadcell CMC HBM
Để Loadcell CMC HBM hoạt động chính xác, cần đảm bảo cảm biến được lắp đúng hướng lực, hạn chế lực lệch tâm và tránh tạo mô-men uốn ngoài ý muốn. Bề mặt tiếp xúc nên được gia công phẳng, chắc chắn và đúng kỹ thuật để lực truyền đều qua cảm biến.
Khi siết các đầu nối ren, cần tuân thủ mô-men siết khuyến nghị cho từng model. Việc siết quá lực hoặc lắp đặt sai kỹ thuật có thể làm ảnh hưởng đến độ chính xác, thậm chí gây hư hỏng cảm biến.
Ngoài ra, nên sử dụng cáp tín hiệu phù hợp, ưu tiên cáp chống nhiễu trong môi trường công nghiệp. Nguồn cấp cho bộ khuếch đại cần nằm trong dải 18–30 VDC, thông dụng là 24 VDC. Với môi trường có bụi, ẩm hoặc dầu, cần lựa chọn phụ kiện cáp và đầu nối phù hợp để đảm bảo cấp bảo vệ của toàn hệ thống.
Câu hỏi thường gặp về Loadcell CMC HBM
Loadcell CMC HBM dùng để làm gì?
Loadcell CMC HBM dùng để đo lực động, lực ép, lực dập, lực nén, lực lắp ráp và lực kiểm tra trong các hệ thống công nghiệp, phòng thí nghiệm, trung tâm kiểm định và dây chuyền tự động hóa.
Loadcell CMC HBM có những dải tải nào?
Dòng Loadcell CMC HBM có các dải tải danh định gồm 5 kN, 20 kN, 25 kN, 50 kN, 70 kN và 120 kN, phù hợp với nhiều yêu cầu đo lực từ nhỏ đến lớn.
Loadcell CMC HBM có tín hiệu đầu ra gì?
Chuỗi đo Loadcell CMC HBM sử dụng bộ khuếch đại điện tích CMA để chuyển đổi tín hiệu từ cảm biến áp điện sang tín hiệu đầu ra ±10 V, thuận tiện cho việc kết nối với PLC, bộ điều khiển hoặc hệ thống thu thập dữ liệu.
Loadcell CMC HBM có phù hợp cho môi trường công nghiệp không?
Có. Loadcell CMC HBM có thiết kế bền bỉ, các thành phần chống gỉ, cấp bảo vệ IP65 và có thể đạt IP67 khi sử dụng cáp phù hợp, đáp ứng tốt môi trường công nghiệp có bụi, ẩm hoặc rung động.
Kết luận
Loadcell CMC HBM là giải pháp đo lực áp điện chất lượng cao, phù hợp cho các ứng dụng công nghiệp cần tốc độ phản hồi nhanh, độ ổn định tốt và khả năng tích hợp linh hoạt. Với nhiều dải tải từ 5 kN đến 120 kN, cấp chính xác 0.5, tín hiệu đầu ra ±10 V, chức năng zoom và thiết kế bền bỉ, dòng CMC đáp ứng tốt nhu cầu đo lực, kiểm soát lực và giám sát chất lượng trong sản xuất hiện đại.
Nếu bạn đang cần một dòng loadcell đo lực động chính xác, dễ tích hợp, có thương hiệu uy tín và thông số kỹ thuật rõ ràng, Loadcell CMC HBM là lựa chọn phù hợp cho máy ép, máy kiểm tra, dây chuyền tự động hóa, phòng thí nghiệm và trung tâm kiểm định.
