Model: CMM1-50K / CMM1R-50K / CMM1J-50K / CMM1-100K / CMM1R-100K / CMM1J-100K / CMM1-200K / CMM1R-200K / CMM1J-200K / CMM1-500K / CMM1R-500K / CMM1J-500K / CMM1-1T / CMM1R-1T / CMM1J-1T / CMM1-2T / CMM1R-2T / CMM1J-2TKiểu loadcell: Nén (Compression type)Dải tải định mức: 50 kgf – 2 tfQuá tải an toàn: 150% R.C.
0908 608 666 Mr DŨNG
Lượt xem:
21
-
Phê duyệt mẫu
-
Kiểm định
-
Hiệu chuẩn

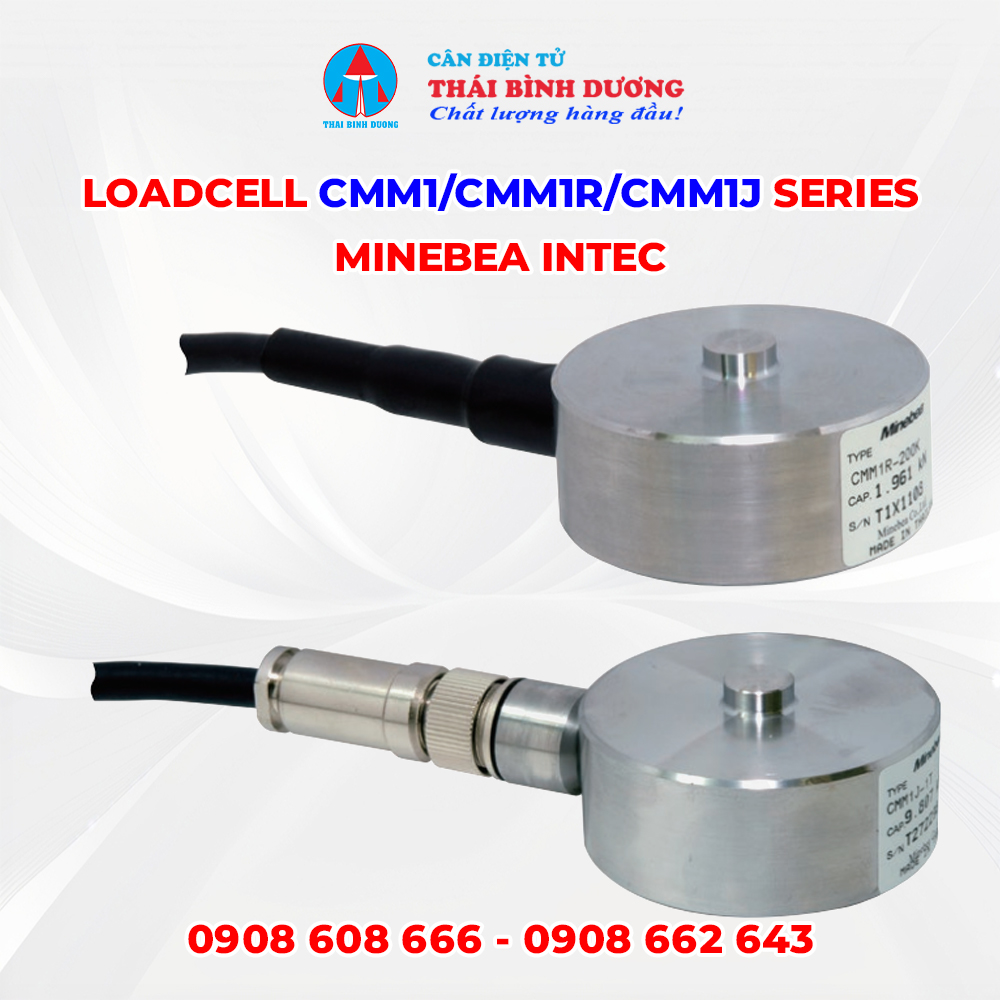

Tổng quan dòng Loadcell CMM1 Series
Dòng CMM1 Series bao gồm ba phiên bản chính: CMM1, CMM1R và CMM1J, đều thuộc loại loadcell nén kích thước nhỏ, kết cấu toàn bộ bằng thép không gỉ, phù hợp cho môi trường công nghiệp có độ ẩm cao, ăn mòn hoặc yêu cầu vệ sinh nghiêm ngặt.
Điểm nổi bật của dòng CMM1 là khả năng chịu tải ổn định, sai số thấp và tuổi thọ cơ học cao, lên đến 10⁶ chu kỳ tại tải định mức, đảm bảo vận hành bền bỉ trong thời gian dài. Thiết kế gọn nhẹ giúp dễ dàng tích hợp vào các hệ thống cân hiện hữu mà không cần cải tạo lớn.
Ưu điểm nổi bật của Loadcell CMM1 / CMM1R / CMM1J
-
Kết cấu thép không gỉ toàn phần: Tăng khả năng chống ăn mòn, phù hợp môi trường công nghiệp nặng.
-
Độ chính xác cao: Sai số tuyến tính, độ lặp lại và độ trễ thấp, đáp ứng các ứng dụng cân chính xác.
-
Kích thước nhỏ gọn, trọng lượng nhẹ: Thuận tiện lắp đặt trong không gian hạn chế.
-
Cấp bảo vệ IP67: Chống bụi và nước hiệu quả.
-
Đa dạng tùy chọn cáp và kết nối: Phù hợp cho hệ thống cố định và chuyển động.

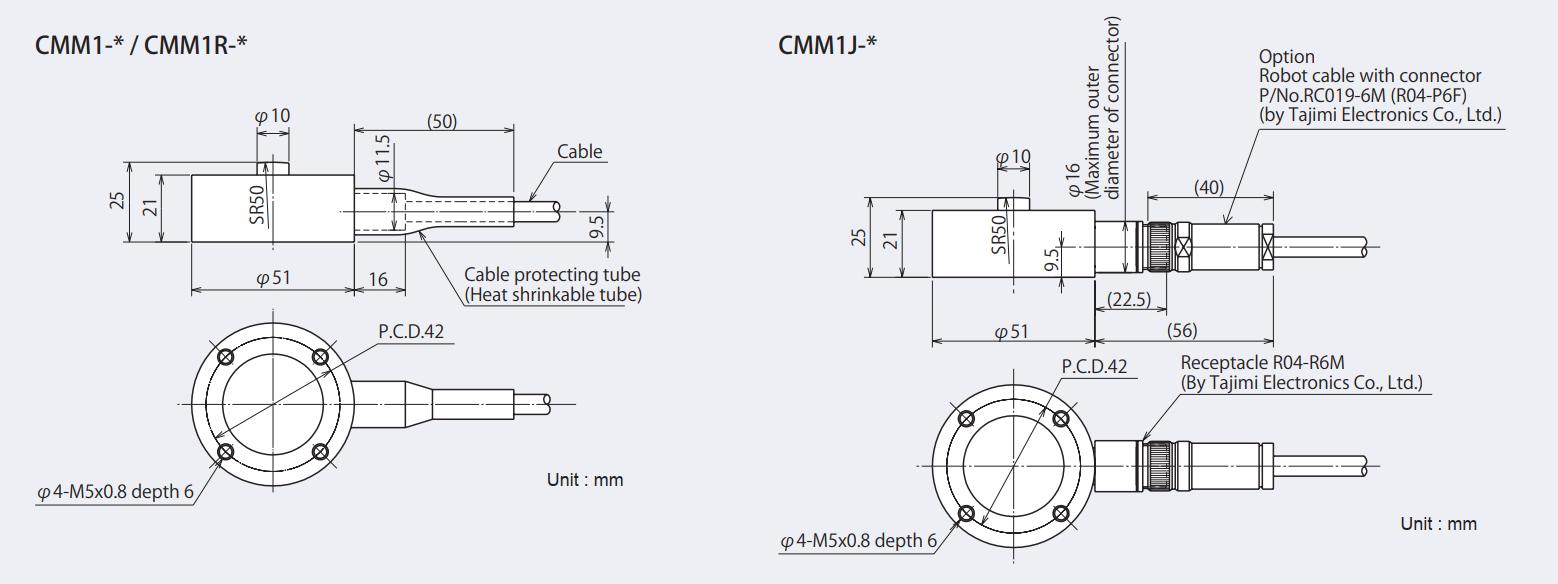

Sự khác biệt giữa CMM1, CMM1R và CMM1J
Loadcell CMM1
-
Cáp liền, 4 lõi, dài 3 m.
-
Phù hợp cho các hệ thống cân cố định, môi trường ít chuyển động cáp.
Loadcell CMM1R
-
Trang bị cáp robot chuyên dụng, dài 6 m.
-
Độ đàn hồi cao, thích hợp cho ứng dụng có chuyển động liên tục giữa loadcell và cáp.
Loadcell CMM1J
-
Kết nối cáp bằng đầu connector, cáp bán rời.
-
Dễ dàng lắp đặt, thay thế cáp khi bảo trì.
-
Không khuyến nghị sử dụng lâu dài ngoài trời trong môi trường quá khắc nghiệt.
Thông số kỹ thuật chi tiết Loadcell CMM1 Series
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|
| Kiểu loadcell |
Nén (Compression type) |
| Dải tải định mức |
50 kgf – 2 tf |
| Quá tải an toàn |
150% R.C. |
| Quá tải giới hạn |
200% R.C. |
| Tín hiệu ngõ ra |
2 mV/V ±0.005 mV/V |
| Sai số tuyến tính |
0.15 %R.O. |
| Độ trễ |
0.1 %R.O. |
| Độ lặp lại |
0.05 %R.O. |
| Điện áp kích thích khuyến nghị |
≤ 12 V |
| Điện áp kích thích tối đa |
18 V |
| Điện trở ngõ vào |
425 Ω ±50 Ω |
| Điện trở ngõ ra |
350 Ω ±5 Ω |
| Điện trở cách điện |
≥ 2000 MΩ (DC 50 V) |
| Dải nhiệt độ bù |
-10 ℃ đến 70 ℃ |
| Dải nhiệt độ làm việc |
-20 ℃ đến 80 ℃ |
| Cấp bảo vệ |
IP67 |
| Vật liệu |
Thép không gỉ |
| Độ bền cơ học |
10⁶ chu kỳ tại tải định mức |
Bảng model và tải trọng cụ thể
| Model | Tải trọng định mức |
|---|
| CMM1-50K / CMM1R-50K / CMM1J-50K |
50 kgf (490.3 N) |
| CMM1-100K / CMM1R-100K / CMM1J-100K |
100 kgf (980.7 N) |
| CMM1-200K / CMM1R-200K / CMM1J-200K |
200 kgf (1.961 kN) |
| CMM1-500K / CMM1R-500K / CMM1J-500K |
500 kgf (4.903 kN) |
| CMM1-1T / CMM1R-1T / CMM1J-1T |
1 tf (9.807 kN) |
| CMM1-2T / CMM1R-2T / CMM1J-2T |
2 tf (19.61 kN) |
Ứng dụng thực tế của Loadcell CMM1 Series
-
Hệ thống cân bồn, cân silo tải nhỏ
-
Máy ép, máy test lực
-
Dây chuyền sản xuất tự động
-
Ứng dụng cân trong môi trường ăn mòn
-
Hệ thống cân có chuyển động cơ khí liên tục
Nhờ thiết kế linh hoạt và độ tin cậy cao, dòng CMM1 / CMM1R / CMM1J Minebea Intec được sử dụng rộng rãi trong nhiều ngành công nghiệp như thực phẩm, hóa chất, cơ khí chính xác và tự động hóa.
Phụ kiện và tùy chọn lắp đặt
-
Tấm mở rộng (Expansion plate)
-
Đế lắp đặt có cơ cấu trượt
-
Bi thép chịu lực
-
Cáp robot có đầu connector (tùy chọn cho CMM1J)
-
Ống bảo vệ cáp co nhiệt
Các phụ kiện này giúp tối ưu khả năng lắp đặt, tăng độ ổn định và kéo dài tuổi thọ loadcell trong quá trình sử dụng.
Kết luận
Loadcell CMM1 / CMM1R / CMM1J Minebea Intec là giải pháp loadcell nén nhỏ gọn – chính xác – bền bỉ, đáp ứng hoàn hảo các yêu cầu đo lường lực và tải trọng trong công nghiệp hiện đại. Với đa dạng tải trọng, nhiều tùy chọn kết nối và khả năng làm việc ổn định trong môi trường khắc nghiệt, dòng sản phẩm này xứng đáng là lựa chọn hàng đầu cho các hệ thống cân yêu cầu độ tin cậy cao và tuổi thọ dài hạn.
Quý khách có nhu cầu mua Loadcell CMM1 / CMM1R / CMM1J Minebea Intec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
