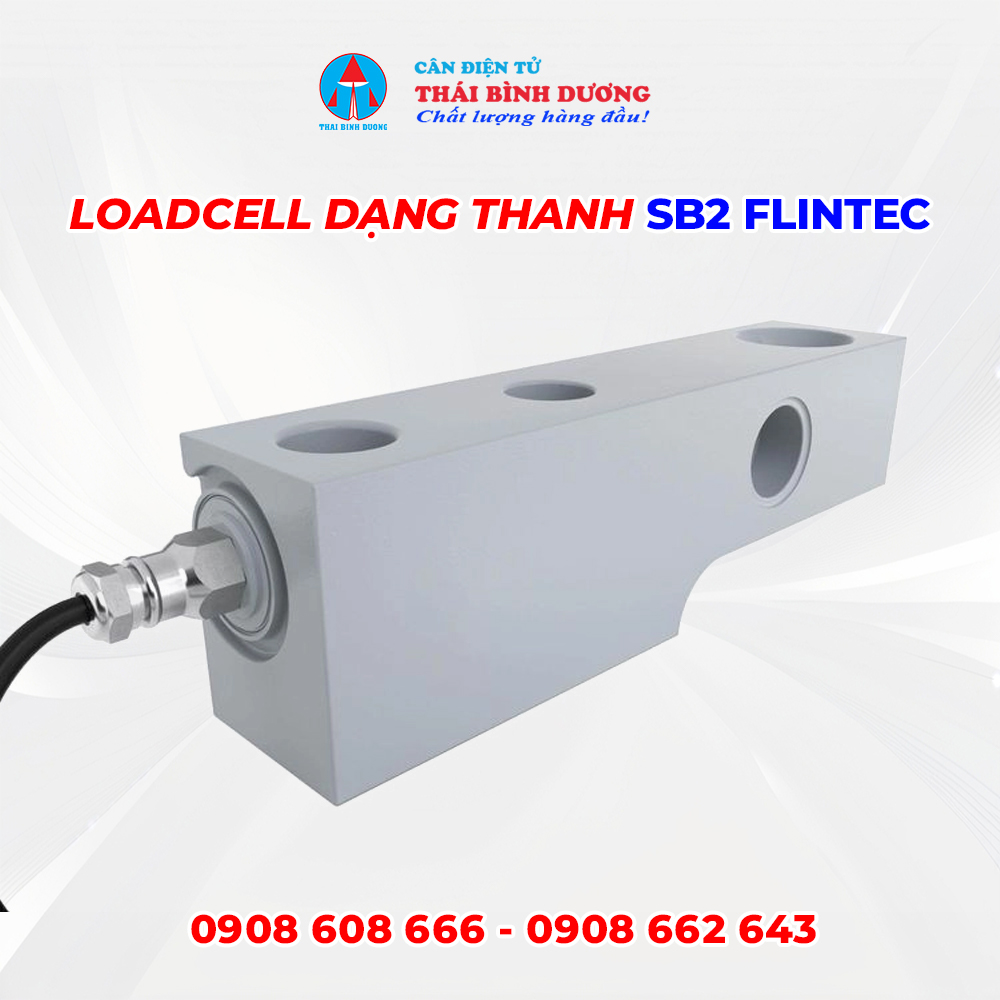

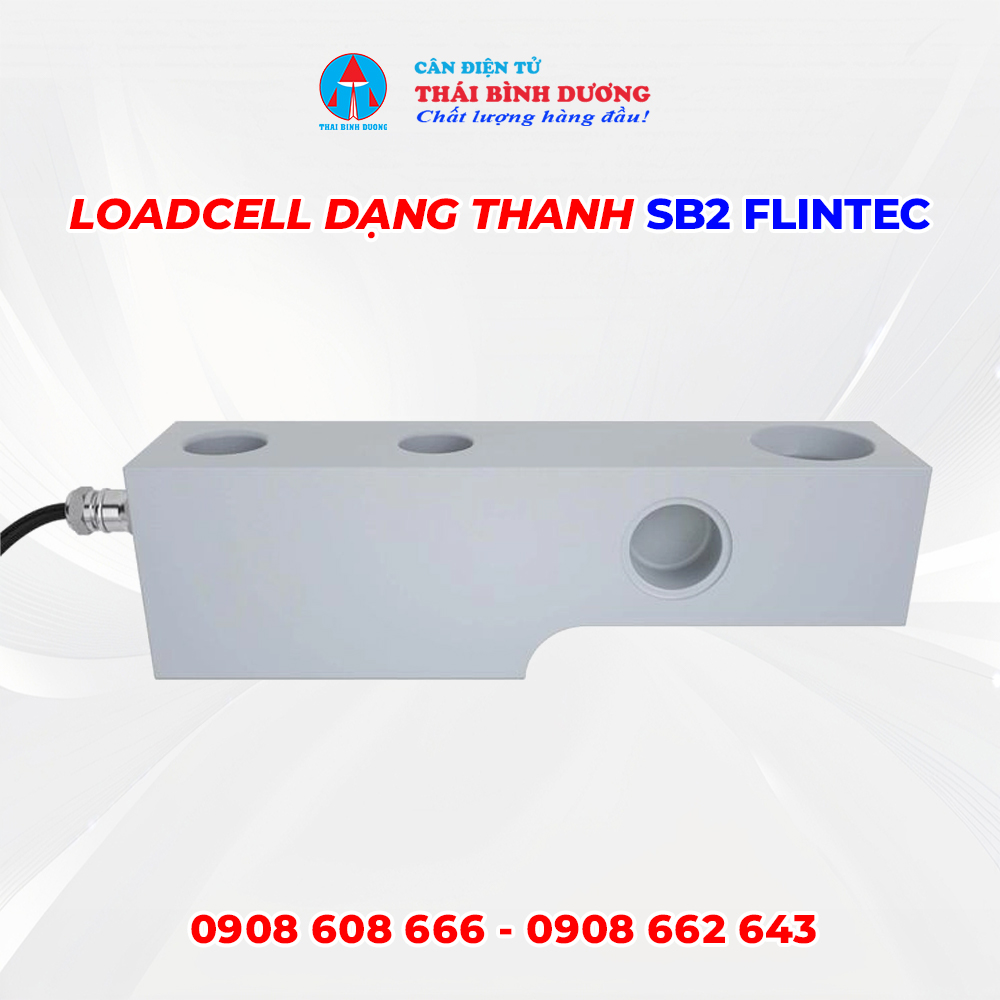

Trong môi trường công nghiệp nặng như sản xuất thép, luyện kim hoặc các ứng dụng cần đo tải trọng lớn, việc lựa chọn cảm biến đo lực phù hợp là yếu tố quyết định độ chính xác và an toàn. Loadcell Dạng Thanh SB2 Flintec là dòng loadcell chuyên dụng được thiết kế cho các ứng dụng tải trọng cao, đảm bảo hiệu suất vượt trội trong những điều kiện khắc nghiệt nhất.
Với cấu tạo thép cường lực, khả năng chịu tải lên đến 45 tấn, cùng chuẩn chống nước IP68/IP69K, SB2 được xem là “người khổng lồ” trong thế giới loadcell – mang lại độ bền cơ học và độ tin cậy cao trong môi trường ẩm ướt, nhiều bụi hoặc nhiệt độ khắc nghiệt.
Đặc điểm nổi bật của Loadcell SB2 Flintec
Không chỉ nổi bật nhờ độ bền, SB2 Flintec còn được tối ưu hóa cho độ chính xác và khả năng vận hành ổn định lâu dài. Những ưu điểm nổi bật của dòng sản phẩm này bao gồm:
-
Thiết kế dành riêng cho tải trọng nặng: SB2 được chế tạo chuyên biệt cho các ứng dụng như cân lò luyện kim, cân cuộn thép (coil weigher), cân sàn tải trọng lớn và các hệ thống đo lực trong công nghiệp nặng.
-
Vật liệu thép công cụ (Tool Steel) sơn phủ bảo vệ: Giúp chống gỉ sét, chịu được lực va đập và môi trường ăn mòn cơ học.
-
Kín hoàn toàn theo chuẩn IP68/IP69K: Có khả năng hoạt động liên tục dưới nước sâu đến 2m và chịu được rửa áp lực cao.
-
Độ chính xác cao theo chuẩn OIML C3: Giúp cân vận hành ổn định và đáng tin cậy trong mọi điều kiện tải trọng.
-
Cấu trúc lỗ tải mù (Blind Loading Hole): Thiết kế thông minh giúp truyền lực chính xác vào tâm cảm biến, giảm thiểu sai số khi lắp đặt.
-
Chịu tải vượt mức: SB2 có thể chịu quá tải an toàn lên tới 200% tải danh định mà không bị hư hỏng.
-
Dải nhiệt độ hoạt động rộng: Từ -40°C đến +80°C, phù hợp cho cả môi trường lạnh giá hoặc nhiệt độ cao.
-
Được chứng nhận an toàn quốc tế (FM, OIML): Đảm bảo hoạt động an toàn trong khu vực có nguy cơ cháy nổ.
Với những tính năng trên, Loadcell SB2 Flintec là lựa chọn lý tưởng cho các hệ thống cân công nghiệp nặng đòi hỏi độ chính xác cao và khả năng vận hành bền bỉ.
Ứng dụng của Loadcell Dạng Thanh SB2 Flintec
Dòng SB2 được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu đo tải trọng cực lớn hoặc trong điều kiện làm việc khắc nghiệt. Một số ứng dụng tiêu biểu gồm:
-
Cân bồn thép và cân lò luyện kim: Đo khối lượng nguyên liệu nóng chảy trong quá trình sản xuất thép.
-
Cân cuộn thép (Coil Weigher): Giúp xác định khối lượng chính xác của cuộn thép trong dây chuyền cán.
-
Cân sàn tải trọng lớn: Dùng trong các khu vực sản xuất, kho bãi, nhà máy vật liệu xây dựng hoặc trạm cân công nghiệp.
-
Cân công nghiệp nặng trong nhà máy xi măng, cơ khí, hóa chất: Giúp giám sát tải trọng liên tục, đảm bảo an toàn và hiệu quả sản xuất.
Nhờ độ ổn định và tuổi thọ cao, SB2 Flintec được đánh giá là lựa chọn hàng đầu cho các ứng dụng công nghiệp nặng yêu cầu hiệu suất và độ chính xác lâu dài.
Cấu tạo và nguyên lý hoạt động
Loadcell SB2 Flintec là loại shear beam loadcell (dạng thanh chịu cắt) – hoạt động dựa trên nguyên lý cầu điện trở Wheatstone. Khi tải trọng tác động lên cảm biến, thân thép sẽ bị biến dạng rất nhỏ. Sự thay đổi này được ghi nhận qua các điện trở strain gauge gắn trên thân cảm biến, tạo ra tín hiệu điện áp tỉ lệ với lực nén hoặc cắt.
SB2 sử dụng thiết kế lỗ tải mù giúp truyền lực tập trung, giảm sai số góc và tăng độ ổn định. Bên ngoài, toàn bộ phần tử đo được hàn kín bằng thủy tinh – kim loại (glass-to-metal header) giúp chống ẩm tuyệt đối, bảo vệ các linh kiện điện tử khỏi hơi nước và bụi bẩn, đảm bảo độ tin cậy dài hạn.

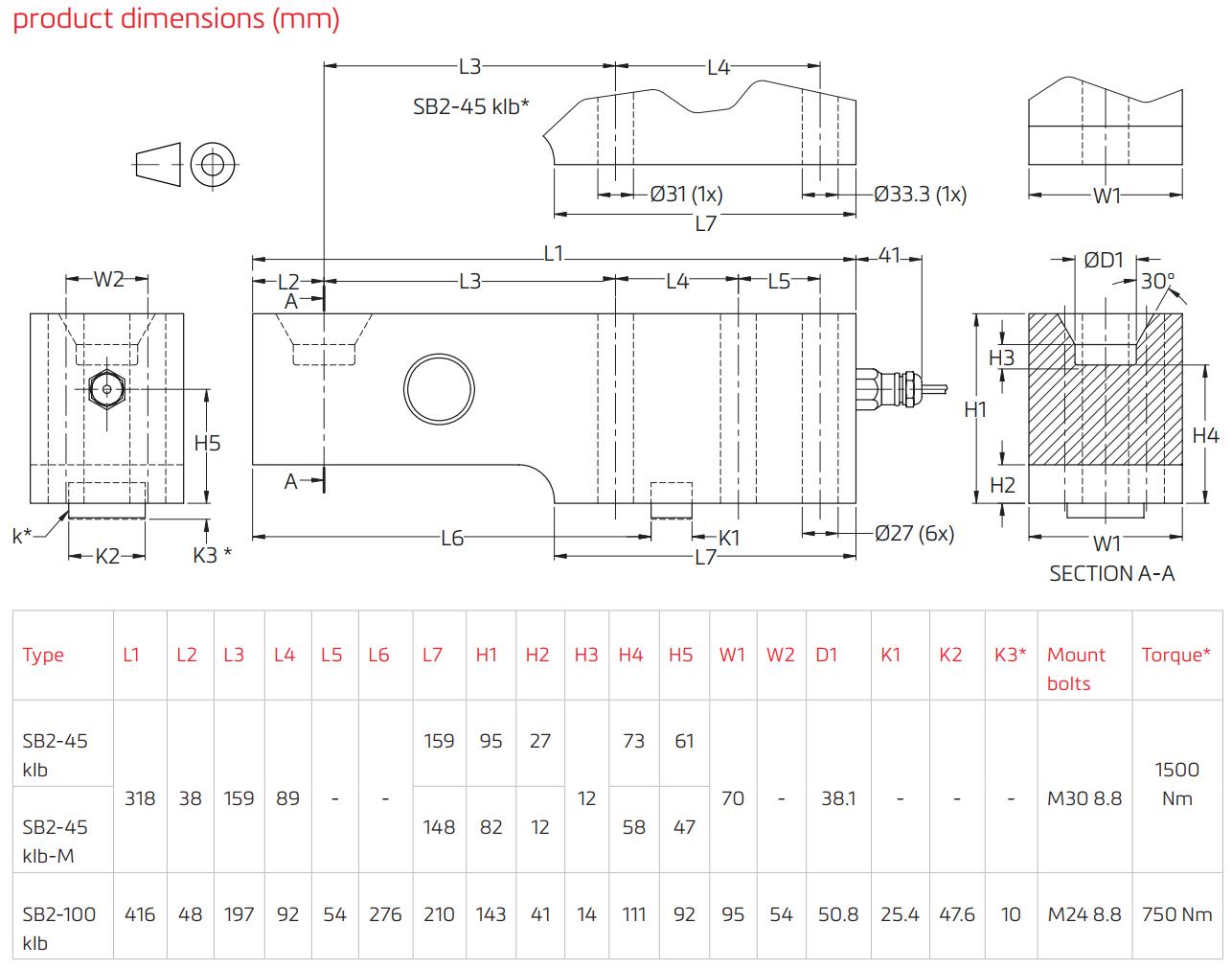

Thông số kỹ thuật của Loadcell Dạng Thanh SB2 Flintec
| Thông số kỹ thuật | Giá trị / Đặc điểm |
|---|
| Tải trọng định mức (Emax) |
45,000 lb (20.4 tấn) / 100,000 lb (45.4 tấn) |
| Độ chính xác OIML |
C1 (Y=5,000) / C3 (Y=15,000) |
| Độ tuyến tính (Non-linearity) |
±0.04% RO (GP) / ±0.0166% RO (C3) |
| Độ trễ (Hysteresis) |
±0.04% RO (GP) / ±0.0166% RO (C3) |
| Sai số tổng hợp (Combined Error) |
±0.05% RO (GP) / ±0.02% RO (C3) |
| Creep trong 30 phút |
±0.06% RO (GP) / ±0.0166% RO (C3) |
| Độ nhạy danh định (Rated Output) |
2 mV/V ±0.1% |
| Điện trở đầu vào (Input Resistance) |
385 ± 20 Ω |
| Điện trở đầu ra (Output Resistance) |
351 ± 1 Ω |
| Điện trở cách điện (Insulation Resistance) |
≥ 5,000 MΩ (100 VDC) |
| Cân bằng điểm 0 (Zero Balance) |
±5% RO |
| Điện áp kích thích (Excitation Voltage) |
5 – 15 VDC |
| Giới hạn tải an toàn (Safe Load Limit) |
200% Emax |
| Giới hạn phá hủy (Ultimate Load) |
300% Emax |
| Tải lệch an toàn (Safe Side Load) |
100% Emax |
| Ảnh hưởng nhiệt độ đến điểm 0 (TC0) |
±0.0275% RO/10°C (C1) / ±0.0122% (C3) |
| Ảnh hưởng nhiệt độ đến độ nhạy (TCRO) |
±0.016% RO/10°C (C1) / ±0.01% (C3) |
| Dải nhiệt độ bù (Compensated Temp Range) |
-10°C đến +40°C |
| Dải nhiệt độ hoạt động (Operating Temp Range) |
-40°C đến +80°C |
| Vật liệu chế tạo |
Thép công cụ (Tool Steel) phủ sơn bảo vệ |
| Cấp bảo vệ môi trường |
IP68 (ngâm 2m) / IP69K (rửa áp lực cao) |
| Chiều dài cáp tiêu chuẩn |
9.1 m (45 klb) / 10.7 m (100 klb) – Cáp 4 dây AWG 20 chống nhiễu |
| Trọng lượng |
11.8 kg (45 klb) / 36.8 kg (100 klb) |
| Chứng nhận an toàn |
OIML, FM |
Ưu điểm khi sử dụng Loadcell SB2 Flintec
Khi sử dụng SB2 Flintec, người dùng nhận được nhiều lợi ích thực tế trong quá trình vận hành và bảo trì:
-
Hoạt động bền bỉ trong môi trường khắc nghiệt, kể cả nơi có nhiệt độ cao hoặc độ ẩm lớn.
-
Độ chính xác cao, đáp ứng tiêu chuẩn OIML C3, đảm bảo kết quả đo ổn định.
-
Thiết kế chịu tải nặng, chống biến dạng cơ học và va đập.
-
Tuổi thọ dài, ít cần bảo dưỡng, giảm chi phí vận hành cho doanh nghiệp.
-
Dễ dàng tích hợp với các bộ hiển thị điện tử và hệ thống tự động hóa công nghiệp.
Nhờ những đặc tính này, SB2 Flintec trở thành giải pháp hàng đầu cho các hệ thống cân công nghiệp quy mô lớn trên toàn thế giới.
Kết luận
Loadcell Dạng Thanh SB2 Flintec là dòng cảm biến lực chuyên biệt cho các ứng dụng tải trọng nặng, mang đến độ chính xác, độ bền và độ an toàn tuyệt đối. Với vật liệu thép công cụ cao cấp, khả năng chống nước IP69K và chuẩn quốc tế OIML C3, SB2 là lựa chọn đáng tin cậy cho các nhà máy luyện kim, sản xuất thép, xi măng, cơ khí và nhiều ngành công nghiệp khác.
Quý khách có nhu cầu mua Loadcell Dạng Thanh SB2 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
