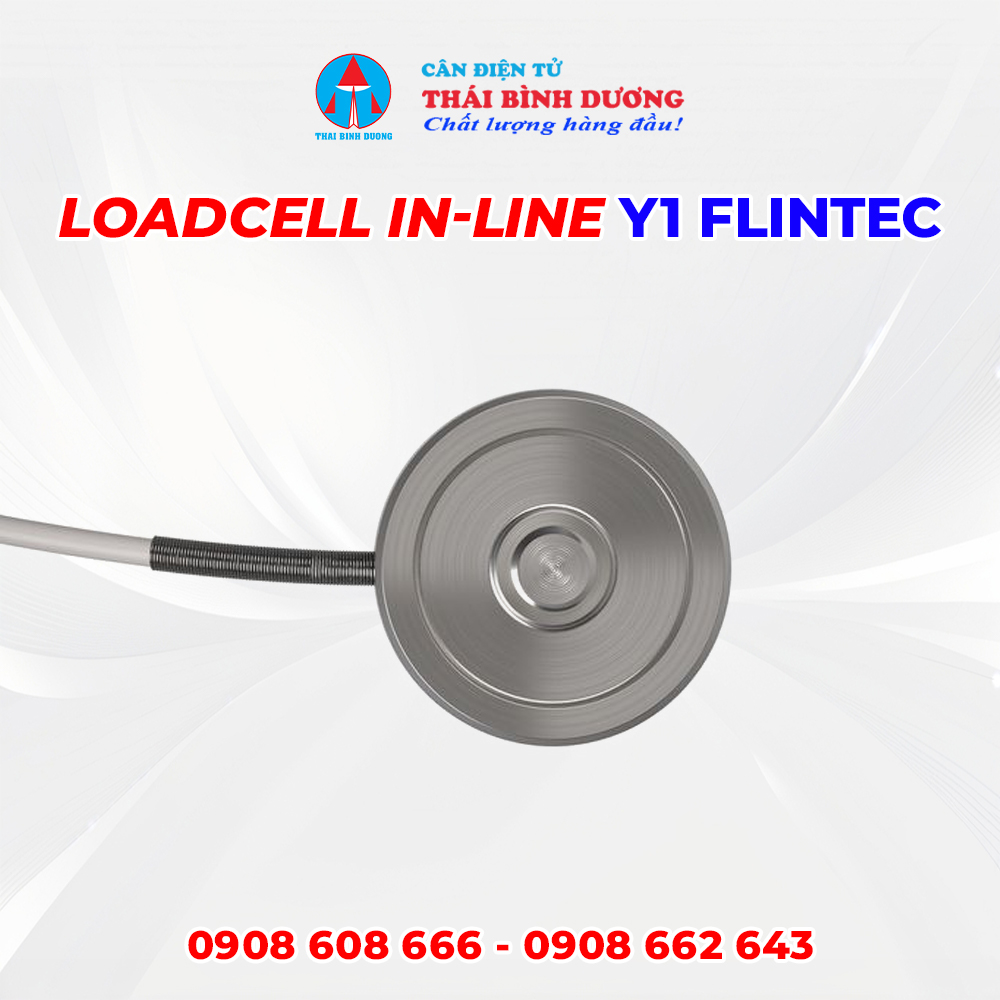

Giới thiệu tổng quan về Loadcell In-Line Y1 Flintec
Trong các hệ thống đo lường lực và giám sát máy móc hiện đại, độ chính xác, kích thước nhỏ gọn và độ bền là những yếu tố then chốt quyết định chất lượng thiết bị. Loadcell In-Line Y1 Flintec được phát triển để đáp ứng toàn diện những yêu cầu này.
Đây là dòng cảm biến lực mini dạng ren (In-line Threaded Force Transducer) được thiết kế dành riêng cho các ứng dụng đo lực kéo – nén (tension & compression) trong thí nghiệm, giám sát máy móc, hoặc kiểm tra chất lượng sản phẩm.
Với thiết kế nhỏ gọn, thép không gỉ chất lượng cao, và độ chính xác ±0.25%, loadcell Y1 Flintec đảm bảo hiệu suất hoạt động ổn định, bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt. Sản phẩm có dải tải rộng từ 50N đến 5000N, tương thích với nhiều ứng dụng khác nhau trong nghiên cứu, tự động hóa và kiểm định thiết bị.
Đặc điểm nổi bật của Loadcell In-Line Y1 Flintec
Trước khi đi vào chi tiết kỹ thuật, cùng tìm hiểu vì sao Y1 Flintec là một trong những dòng loadcell được tin dùng nhất trong nhóm cảm biến mini đo lực công nghiệp.
🔹 1. Thiết kế nhỏ gọn, dễ dàng tích hợp

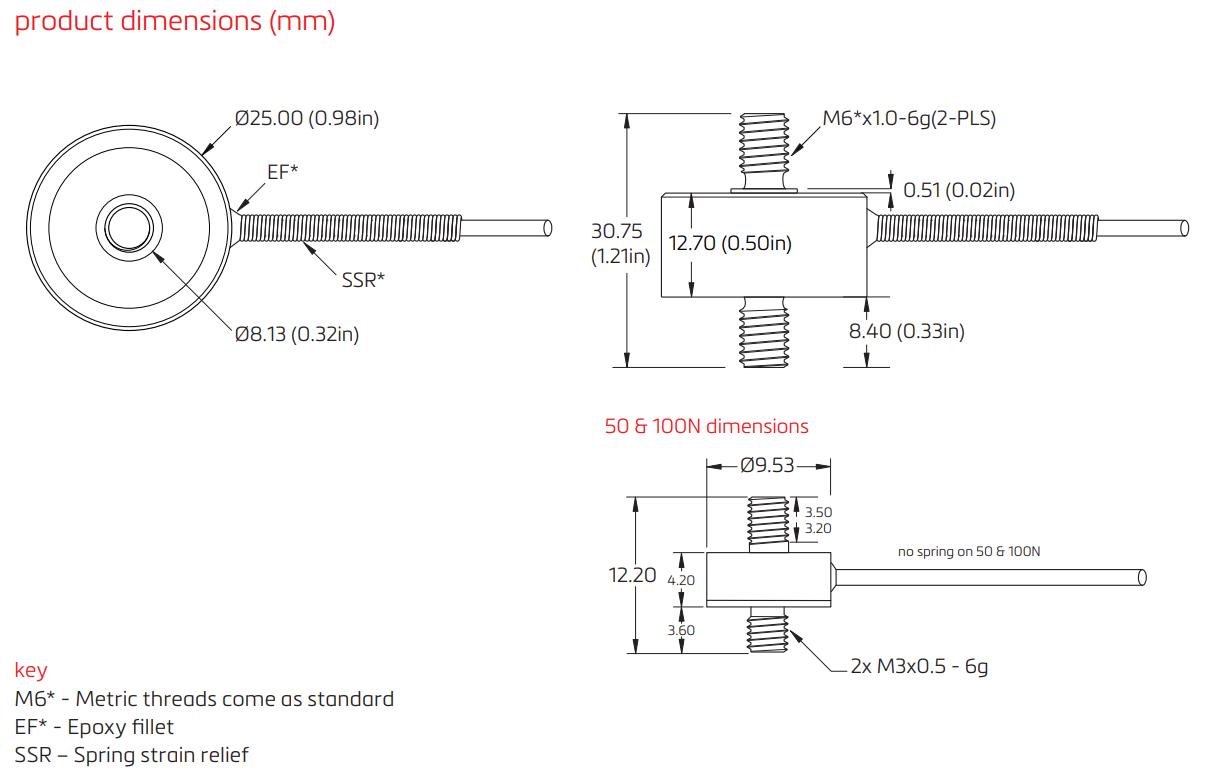

Y1 được thiết kế theo kiểu In-line Threaded, nghĩa là có hai đầu ren M6 giúp lắp đặt trực tiếp vào thiết bị hoặc cấu trúc cần đo. Cấu trúc này không chỉ tiết kiệm không gian mà còn giúp loadcell có thể đo đồng thời lực kéo và lực nén, phù hợp cho các ứng dụng thí nghiệm và đo lực động học.
🔹 2. Chất liệu thép không gỉ – bền bỉ trong môi trường khắc nghiệt
Toàn bộ thân loadcell được chế tạo từ thép không gỉ (stainless steel), phủ keo epoxy chống ẩm giúp bảo vệ cảm biến khỏi hơi nước và bụi bẩn. Nhờ đó, thiết bị đạt chuẩn IP64, đảm bảo tuổi thọ dài và khả năng làm việc ổn định trong điều kiện công nghiệp.
🔹 3. Độ chính xác cao, ổn định dài hạn
Với sai số tuyến tính và độ trễ chỉ ±0.25% RO, loadcell Y1 cho phép người dùng thu được dữ liệu đo có độ chính xác cao và độ lặp lại tốt (repeatability ±0.1%). Thiết bị duy trì độ ổn định cao ngay cả sau hơn 1 triệu chu kỳ tải, đảm bảo tính tin cậy lâu dài.
🔹 4. Tùy chọn thông minh TEDS – Nhận dạng tự động
Y1 có thể được tích hợp chip TEDS IEEE 1451.4 (Transducer Electronic Data Sheet), lưu trữ thông tin hiệu chuẩn và nhận dạng tự động khi kết nối với thiết bị đo. Điều này giúp giảm thiểu thời gian cài đặt, đồng thời đảm bảo độ chính xác và truy xuất nguồn gốc dễ dàng.
🔹 5. Linh hoạt trong kết nối và cấu hình

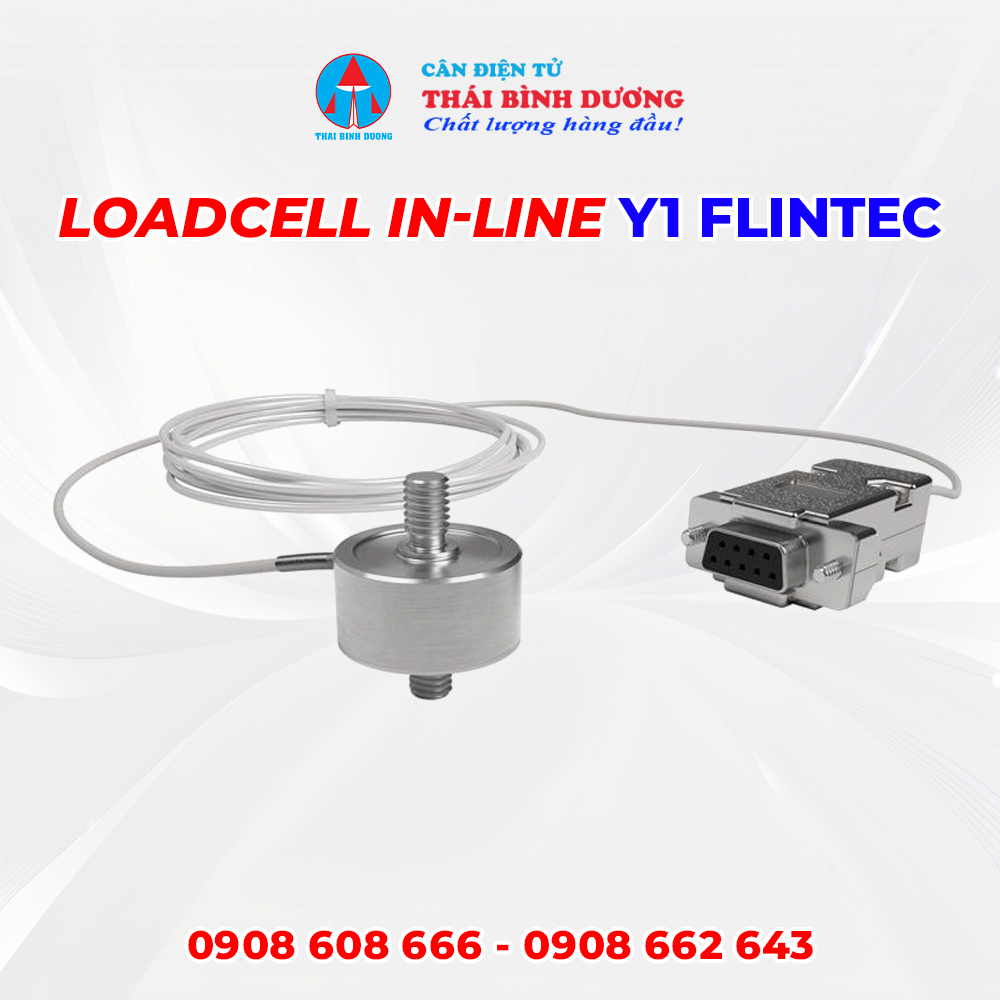

Người dùng có thể lựa chọn cáp trần (flying leads) hoặc cổng kết nối DB9 tích hợp TEDS, cùng nhiều chiều dài dây khác nhau phù hợp với từng ứng dụng. Cáp có lớp vỏ Teflon chịu nhiệt, lõi braided shielded chống nhiễu điện từ, giúp tín hiệu truyền ổn định và chính xác.
Ứng dụng của Loadcell In-Line Y1 Flintec
Nhờ thiết kế gọn nhẹ, độ chính xác cao và khả năng hoạt động trong cả lực kéo và lực nén, Y1 Flintec phù hợp với nhiều ứng dụng đa dạng trong công nghiệp và nghiên cứu:
-
🧪 Thiết bị đo kiểm trong phòng thí nghiệm: đo lực nén, kéo hoặc kiểm tra mô đun đàn hồi.
-
⚙️ Giám sát lực trong dây chuyền sản xuất: theo dõi lực ép, lực kéo trong máy đóng gói, lắp ráp tự động.
-
🏭 Thiết bị đo lực đầu cuối (End-of-Line testing): đo lực tác động, kiểm tra độ bền linh kiện.
-
🧰 Máy ép và máy nén: theo dõi lực trong quá trình vận hành để đảm bảo an toàn.
-
📡 Ứng dụng trong robot hoặc hệ thống điều khiển lực: giúp xác định chính xác lực tác động giữa các cơ cấu chuyển động.
Bảng Thông Số Kỹ Thuật Loadcell In-Line Y1 Flintec
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|
| Hãng sản xuất |
Flintec |
| Model |
Y1 |
| Loại cảm biến |
In-line Threaded Force Transducer (Cảm biến lực dạng ren) |
| Dải tải định mức (Capacity) |
50N, 100N, 200N, 500N, 1kN, 2kN, 5kN |
| Công nghệ đo |
Full-bridge, bonded foil strain gauge |
| Chất liệu thân |
Thép không gỉ (Stainless Steel) |
| Độ chính xác |
±0.25% RO (với tải ≥200N), ±0.5% RO (với tải ≤100N) |
| Độ lặp lại (Repeatability) |
±0.1% RO |
| Độ phi tuyến (Non-linearity) |
±0.25% RO (tối đa) |
| Độ trễ (Hysteresis) |
±0.25% RO |
| Tín hiệu đầu ra định mức (RO) |
2 mV/V danh định |
| Điện áp kích thích khuyến nghị |
5 VDC (tối đa 10V với dải tải cao) |
| Điện trở cầu (Bridge resistance) |
350 Ω (50–100N) / 700 Ω (200–5000N) |
| Giới hạn tải an toàn |
150% tải định mức |
| Phạm vi bù nhiệt |
-15°C đến +70°C |
| Nhiệt độ làm việc |
-20°C đến +80°C |
| Hệ số ảnh hưởng nhiệt độ điểm 0 (TC0) |
0.01 – 0.036 %FS/°C |
| Hệ số ảnh hưởng nhiệt độ độ nhạy (TCRO) |
0.02 – 0.036 %FS/°C |
| Chuẩn bảo vệ môi trường (IP Rating) |
IP64 |
| Chiều dài cáp tiêu chuẩn |
1.5 mét (vỏ Teflon, 4 lõi chống nhiễu) |
| Lựa chọn đầu nối |
Cáp trần hoặc đầu nối DB9 (tùy chọn TEDS) |
| Tùy chọn mở rộng |
TEDS IEEE 1451.4 memory chip |
| Trọng lượng |
Khoảng 60 – 80g tùy mức tải |
| Tuổi thọ tải trọng |
> 1.000.000 chu kỳ |
Ưu điểm khi lựa chọn Loadcell In-Line Y1 Flintec
Không chỉ nổi bật nhờ kích thước nhỏ và độ chính xác cao, Y1 Flintec còn mang lại nhiều lợi ích thiết thực trong quá trình vận hành:
-
✅ Dải tải linh hoạt (50N – 5000N) phù hợp cho nhiều ứng dụng khác nhau.
-
✅ Cấu trúc thép không gỉ bền bỉ, chống ẩm và bụi, hoạt động ổn định lâu dài.
-
✅ Độ chính xác ±0.25%, đáp ứng tiêu chuẩn công nghiệp khắt khe.
-
✅ Thiết kế dạng ren giúp lắp đặt nhanh, phù hợp không gian hẹp.
-
✅ Tùy chọn TEDS thông minh, tự động nhận dạng và hiệu chuẩn nhanh.
-
✅ Tuổi thọ cao, duy trì độ ổn định sau hàng triệu chu kỳ hoạt động.
Kết luận
Loadcell In-Line Y1 Flintec là giải pháp lý tưởng cho các ứng dụng đo lực chính xác trong công nghiệp và thí nghiệm. Với thiết kế nhỏ gọn, chất liệu thép không gỉ, độ chính xác ±0.25% và khả năng hoạt động bền bỉ, sản phẩm này đáp ứng hoàn hảo nhu cầu giám sát lực trong các hệ thống tự động hóa, kiểm định và thiết bị đo lường hiện đại.
Quý khách có nhu cầu mua Loadcell In-Line Y1 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
