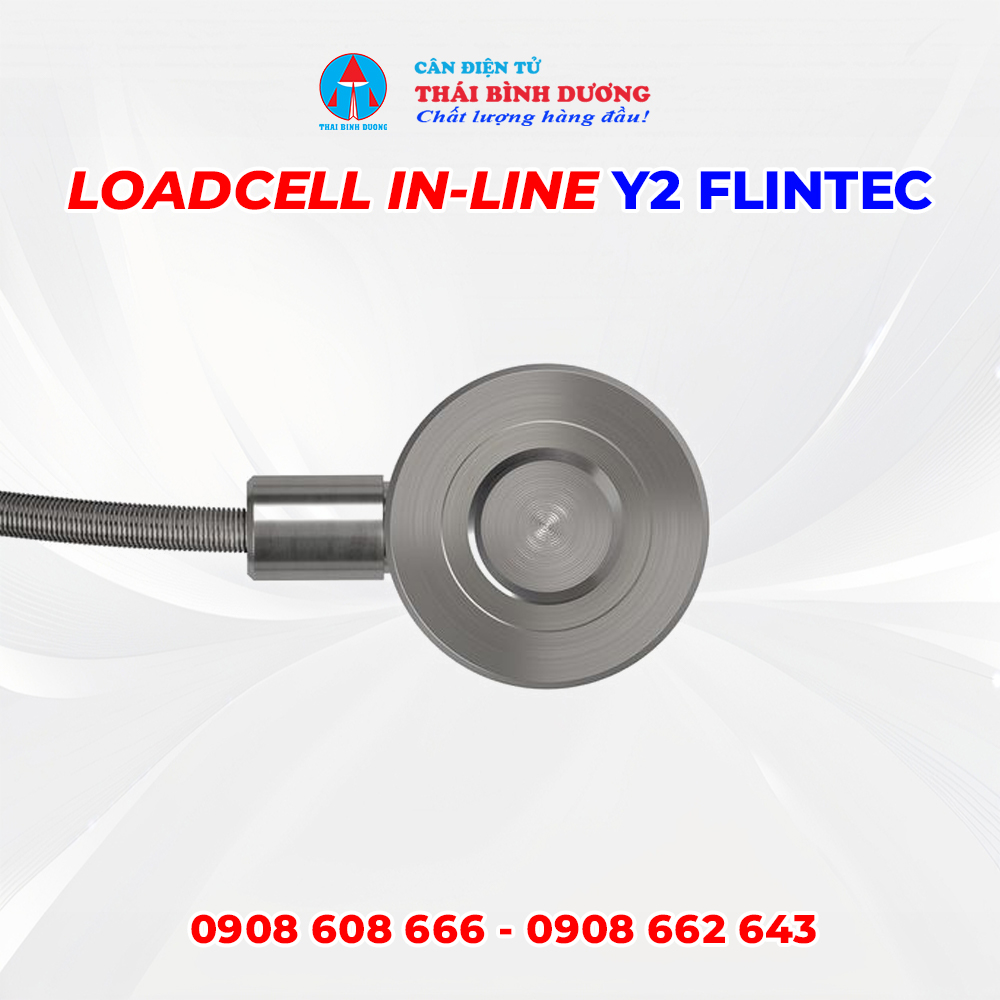

Trong các hệ thống đo lường và kiểm soát lực, việc lựa chọn loadcell phù hợp đóng vai trò cực kỳ quan trọng để đảm bảo độ chính xác, ổn định và tuổi thọ vận hành. Loadcell In-Line Y2 Flintec là dòng cảm biến lực được thiết kế đặc biệt cho các ứng dụng thử nghiệm, giám sát máy móc và điều khiển công nghiệp. Với thiết kế nhỏ gọn, khả năng chịu tải cao cùng vật liệu thép không gỉ bền bỉ, Y2 trở thành lựa chọn lý tưởng cho các kỹ sư và nhà sản xuất yêu cầu độ tin cậy cao trong không gian hạn chế.
Đặc điểm nổi bật của Loadcell In-Line Y2 Flintec
Trước khi lựa chọn loadcell, các yếu tố như độ chính xác, khả năng bền bỉ trong môi trường khắc nghiệt và thiết kế cơ học đều cần được xem xét. Dưới đây là những điểm nổi bật giúp Flintec Y2 khác biệt so với nhiều dòng cảm biến khác trên thị trường:
-
Thiết kế ren in-line tiện lợi: Y2 được chế tạo dạng trục ren, giúp dễ dàng lắp đặt trực tiếp vào hệ thống cần đo lực kéo hoặc nén, đặc biệt trong không gian hạn chế.
-
Chịu được tải trọng cao: Cung cấp các mức tải chuẩn từ 10kN đến 50kN, phù hợp với nhiều ứng dụng thử nghiệm và kiểm tra công nghiệp.
-
Cấu tạo thép không gỉ: Mang lại độ bền vượt trội, chống ăn mòn và chịu được môi trường làm việc khắc nghiệt.
-
Độ chính xác cao ±0.5% cùng khả năng lặp lại ±0.1%, đảm bảo kết quả ổn định trong suốt vòng đời thiết bị.
-
Bảo vệ IP64, chống bụi và hơi ẩm hiệu quả, phù hợp với điều kiện nhà xưởng.
-
Hỗ trợ TEDS IEEE 1451.4, cho phép lưu trữ dữ liệu hiệu chuẩn ngay trên cảm biến – rất hữu ích cho việc tích hợp hệ thống tự động.
Ứng dụng của Loadcell In-Line Y2 Flintec
Cảm biến lực Y2 được phát triển dành cho các ứng dụng đo kiểm và điều khiển cần độ chính xác cao. Với thiết kế nhỏ gọn nhưng chắc chắn, thiết bị được ứng dụng phổ biến trong:
-
Máy đóng gói và dây chuyền lắp ráp tự động: giúp giám sát lực siết, lực kéo trong quá trình sản xuất.
-
Thiết bị kiểm tra chất lượng sản phẩm (end-of-line testing): đảm bảo các chi tiết cơ khí hoặc sản phẩm lắp ráp đạt tiêu chuẩn lực mong muốn.
-
Máy thử nghiệm vật liệu (testing machine): dùng để đo lực kéo, lực nén trong phòng thí nghiệm.
-
Hệ thống giám sát và điều khiển máy công nghiệp: giúp tăng hiệu suất vận hành, giảm sai số do lực tác động không đều.
Sự linh hoạt trong cấu hình cáp, đầu nối và tùy chọn chip TEDS khiến Y2 Flintec trở thành một cảm biến lực “plug-and-play” thực thụ – chỉ cần kết nối là có thể hoạt động ngay trong hệ thống đo.
Cấu tạo và nguyên lý hoạt động
Loadcell In-Line Y2 Flintec hoạt động dựa trên nguyên lý cầu Wheatstone với các cảm biến biến dạng dạng foil strain gauge được dán trên thân cảm biến. Khi có lực tác động (kéo hoặc nén), thân thép không gỉ bị biến dạng rất nhỏ, làm thay đổi điện trở trong mạch cầu, từ đó tạo ra tín hiệu điện áp tỷ lệ với lực tác động. Tín hiệu này được khuếch đại và truyền về bộ hiển thị hoặc bộ điều khiển trung tâm.
Thiết kế dạng ren đối xứng của Y2 cho phép truyền tải lực thẳng trục, giúp đo lực chính xác hơn và giảm sai số do mô-men xoắn hoặc lệch hướng. Cảm biến được phủ lớp epoxy chống ẩm giúp bảo vệ phần tử đo khỏi tác động môi trường, nâng cao tuổi thọ thiết bị.
Thông số kỹ thuật của Loadcell In-Line Y2 Flintec
| Thông số kỹ thuật | Giá trị / Đặc điểm |
|---|
| Tải trọng định mức (Capacity) |
10kN, 20kN, 50kN |
| Độ nhạy (Rated Output) |
2 mV/V (nominal) |
| Điện áp kích thích khuyến nghị |
5V (tối đa 10V) |
| Tải trọng tối đa cho phép |
150% tải danh định |
| Độ tuyến tính |
±0.5% RO |
| Độ trễ (Hysteresis) |
±0.5% RO |
| Khả năng lặp lại (Repeatability) |
±0.1% RO |
| Cân bằng điểm 0 (Zero Balance) |
≤5% RO |
| Hệ số nhiệt độ điểm 0 |
0.01% FS/°C |
| Hệ số nhiệt độ độ nhạy |
0.02% FS/°C |
| Nhiệt độ bù |
-15°C đến +70°C |
| Nhiệt độ hoạt động |
-20°C đến +80°C |
| Điện trở cầu |
350Ω (nominal) |
| Cấp bảo vệ |
IP64 |
| Chất liệu chế tạo |
Thép không gỉ (Stainless Steel) |
| Cấu hình dây cáp tiêu chuẩn |
4 dây – 3m, bọc PVC, có lớp chống nhiễu |
| Tùy chọn kết nối |

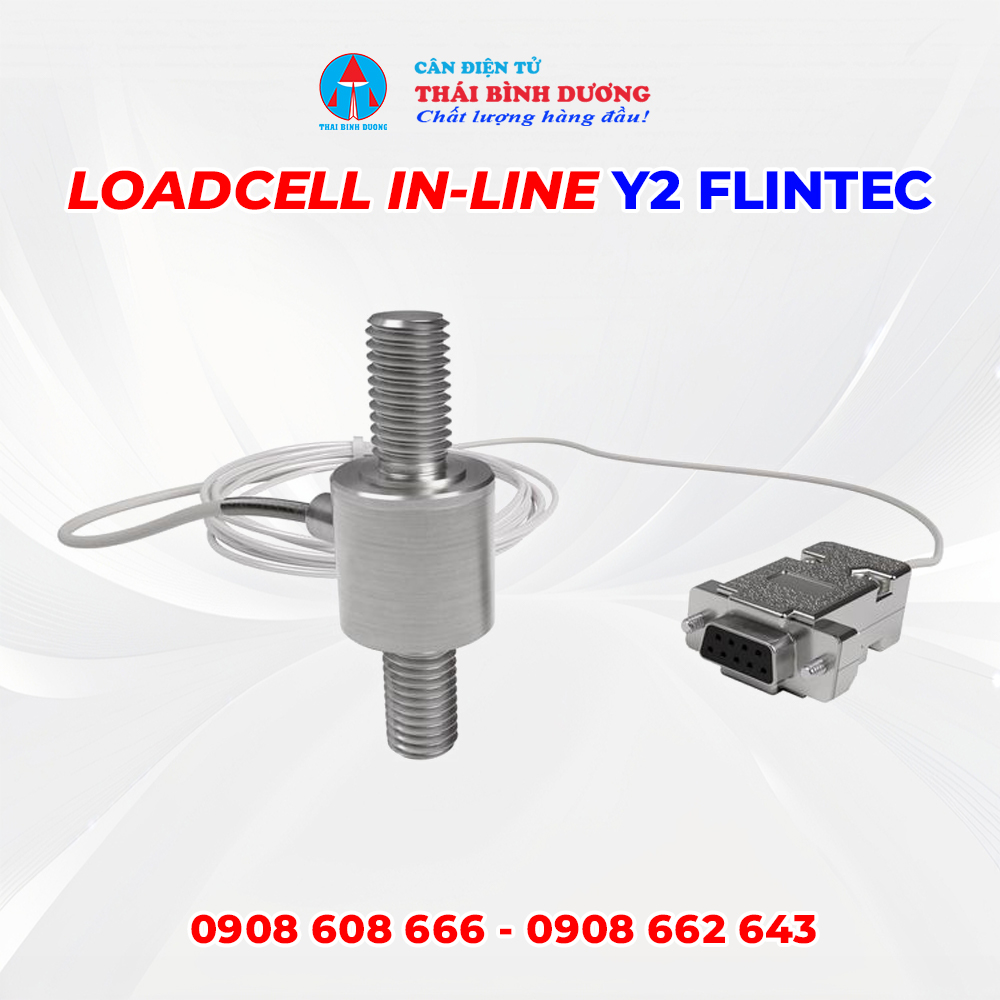

Đầu nối DB9 hoặc chip TEDS tích hợp |

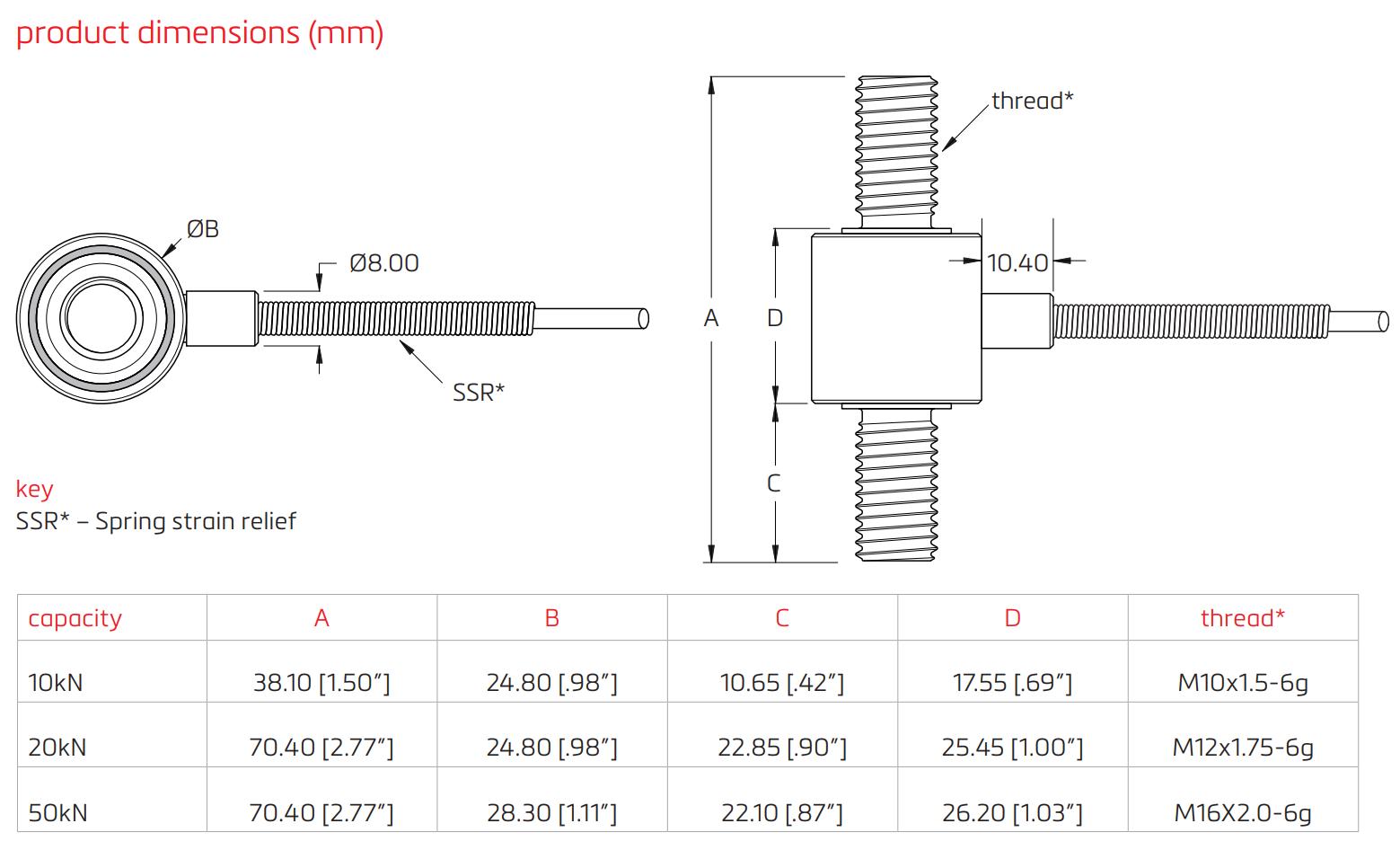

Kích thước sản phẩm
| Tải trọng | A (mm) | B (mm) | C (mm) | D (mm) | Ren |
|---|
| 10kN |
38.10 |
24.80 |
10.65 |
17.55 |
M10x1.5 |
| 20kN |
70.40 |
24.80 |
22.85 |
25.45 |
M12x1.75 |
| 50kN |
70.40 |
28.30 |
22.10 |
26.20 |
M16x2.0 |
Lợi ích khi sử dụng Loadcell Y2 Flintec
Việc ứng dụng Loadcell In-Line Y2 Flintec mang lại nhiều lợi ích thực tiễn cho doanh nghiệp sản xuất và các phòng thí nghiệm kỹ thuật:
-
Tối ưu không gian lắp đặt nhờ thiết kế siêu nhỏ gọn.
-
Độ tin cậy cao trong thời gian dài, vượt quá 1 triệu chu kỳ tải.
-
Giảm thiểu chi phí bảo trì nhờ cấu trúc khép kín, ít hư hỏng.
-
Dễ tích hợp hệ thống đo lường tự động với chuẩn TEDS thông minh.
-
Phù hợp với nhiều môi trường làm việc, từ nhà máy sản xuất đến phòng thử nghiệm.
Kết luận
Loadcell In-Line Y2 Flintec là giải pháp đo lực hoàn hảo dành cho các ứng dụng yêu cầu độ chính xác cao, kích thước nhỏ và độ bền vượt trội. Sản phẩm không chỉ đáp ứng tiêu chuẩn công nghiệp quốc tế mà còn mang lại sự linh hoạt trong lắp đặt và vận hành, giúp tối ưu hóa hiệu suất cho mọi hệ thống đo kiểm và giám sát lực.
Quý khách có nhu cầu mua Loadcell In-Line Y2 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
