Model: JF1Thương hiệu: FlintecDải tải (Capacity): 2, 5, 10, 20, 50, 100 kN (0.5 – 20 klbf)Độ nhạy (Sensitivity): 1 mV/V ±20% (các phiên bản đầu ra điện áp, dòng hoặc số có thể đặt hàng)Quá tải an toàn: 200% FS
0908 608 666 Mr DŨNG
Lượt xem:
26
-
Phê duyệt mẫu
-
Kiểm định
-
Hiệu chuẩn

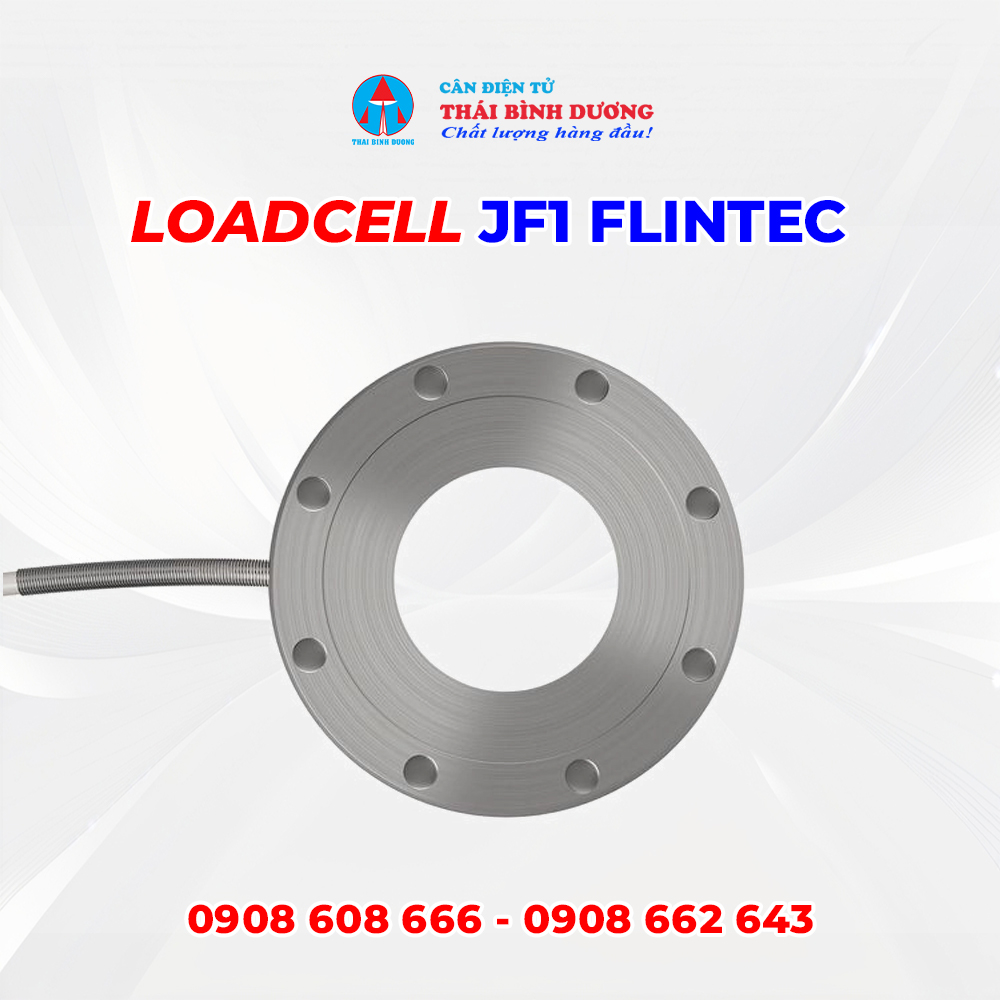

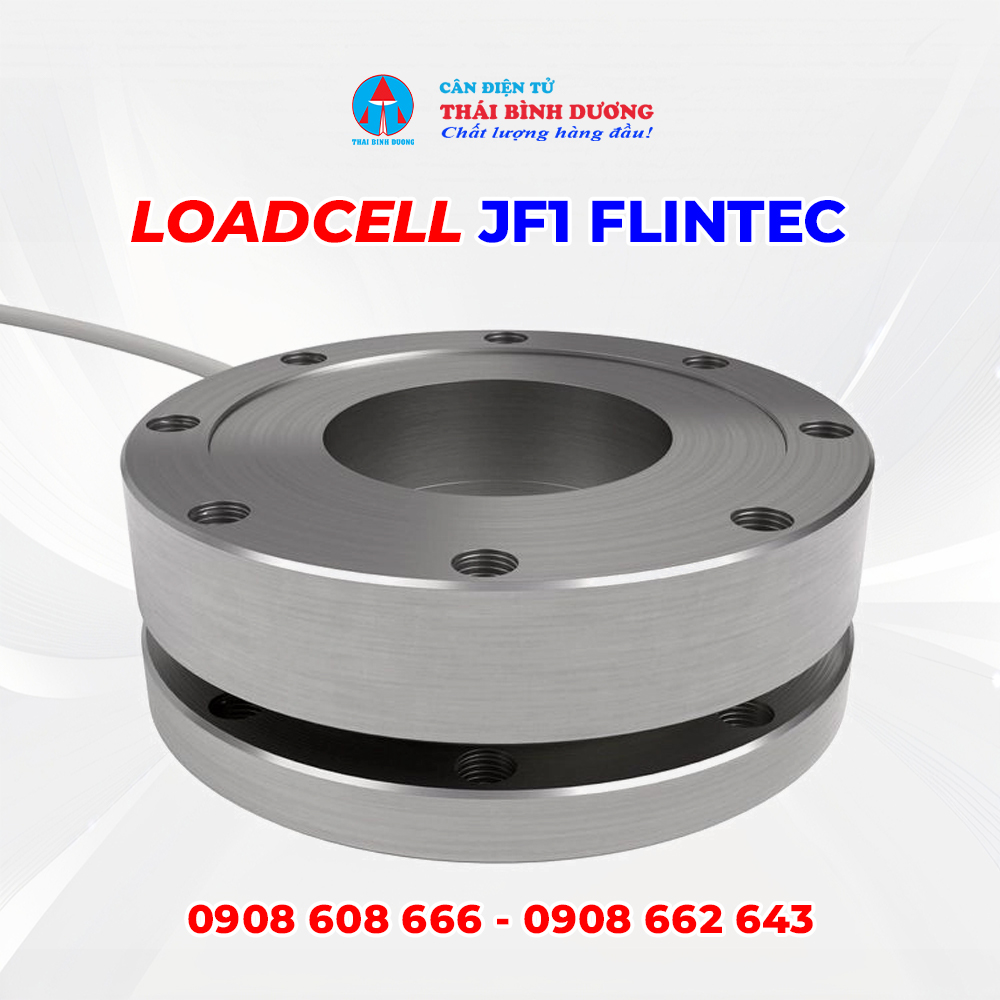

Giới thiệu Loadcell JF1 Flintec
JF1 Flintec là cảm biến lực dạng nén (compression force sensor) được phát triển dựa trên công nghệ full-bridge bonded foil strain gauge, mang lại độ ổn định lâu dài và khả năng làm việc bền bỉ.
Sản phẩm được chế tạo từ thép không gỉ chất lượng cao, có khả năng chống ăn mòn và chịu tải trọng lớn, đạt chuẩn bảo vệ IP64. Thiết kế low-profile (chiều cao thấp) giúp loadcell dễ dàng tích hợp trực tiếp vào máy ép, máy tán đinh hoặc thiết bị lắp ráp mà không chiếm nhiều không gian.
JF1 được cung cấp với nhiều dải tải trọng tiêu chuẩn, từ 2kN đến 100kN (tương đương 0.5 klbf đến 20 klbf), cho phép ứng dụng linh hoạt trong nhiều lĩnh vực công nghiệp khác nhau.
Ứng dụng thực tế
Loadcell JF1 Flintec đặc biệt phù hợp cho các ứng dụng đòi hỏi kiểm soát lực ép chính xác và liên tục. Một số ứng dụng điển hình có thể kể đến:
-
Quá trình ép chặt (Press-fit): Giám sát và điều chỉnh lực ép khi lắp ráp các chi tiết cơ khí, linh kiện điện tử.
-
Tán đinh và ghép nối (Riveting & Joining): Kiểm soát lực trong các công đoạn cố định chi tiết.
-
Dây chuyền lắp ráp công nghiệp: Đảm bảo lực tác động ổn định, tránh lỗi sản phẩm.
-
Thử nghiệm và kiểm định: Ứng dụng trong phòng thí nghiệm hoặc các thiết bị test lực ép.
Khả năng chịu tải trọng lớn, cùng với tuổi thọ vượt trội trên 1 triệu chu kỳ, giúp JF1 trở thành một trong những cảm biến lực đáng tin cậy nhất cho ngành sản xuất.
Đặc điểm nổi bật
JF1 Flintec sở hữu nhiều ưu điểm vượt trội, mang lại hiệu quả tối ưu trong sản xuất:
-
Dải tải trọng rộng: từ 2kN đến 100kN (0.5 – 20 klbf).
-
Độ chính xác cao ±0.25%, đảm bảo dữ liệu đo lường đáng tin cậy.
-
Thiết kế nhỏ gọn, low-profile, dễ lắp đặt trong không gian hẹp.
-
Vật liệu thép không gỉ, chống ăn mòn, hoạt động bền bỉ trong môi trường công nghiệp.
-
Chuẩn bảo vệ IP64, chống bụi và chống ẩm tốt.
-
Hoạt động ổn định trong dải nhiệt độ -20°C đến +70°C, phù hợp nhiều điều kiện làm việc.
-
Có thể lựa chọn nhiều độ dài cáp và chuẩn kết nối khác nhau.
Thông số kỹ thuật Loadcell JF1 Flintec
Bảng thông số kỹ thuật chi tiết giúp bạn dễ dàng đánh giá và lựa chọn phù hợp:
| Thông số | Giá trị |
|---|
| Dải tải (Capacity) |
2, 5, 10, 20, 50, 100 kN (0.5 – 20 klbf) |
| Độ nhạy (Sensitivity) |
1 mV/V ±20% (các phiên bản đầu ra điện áp, dòng hoặc số có thể đặt hàng) |
| Quá tải an toàn |
200% FS |
| Quá tải phá hủy |
>300% FS |
| Phi tuyến tính |
±0.25% FS (tối đa ±0.5%) |
| Hysteresis |
±0.25% FS (tối đa ±0.5%) |
| Độ lặp lại |
≤ ±0.1% FS |
| Offset không tải |
±2% RO |
| Hệ số nhiệt độ Zero |
0.02 %RO/°C |
| Hệ số nhiệt độ độ nhạy |
0.02 %FS/°C |
| Dải bù nhiệt độ |
-15°C đến +70°C |
| Dải nhiệt độ hoạt động |
-20°C đến +70°C |
| Điện trở cầu |
700 Ω ±100 |
| Điện áp kích thích |
5 VDC (khuyến nghị), tối đa 10 V |
| Vật liệu |
Thép không gỉ |
| Chuẩn bảo vệ |
IP64 |
| Chu kỳ tải |
>1.000.000 lần |
| Cáp tín hiệu |
3m, 6 lõi chống nhiễu, bọc PVC, có lò xo thép chống gập gãy |

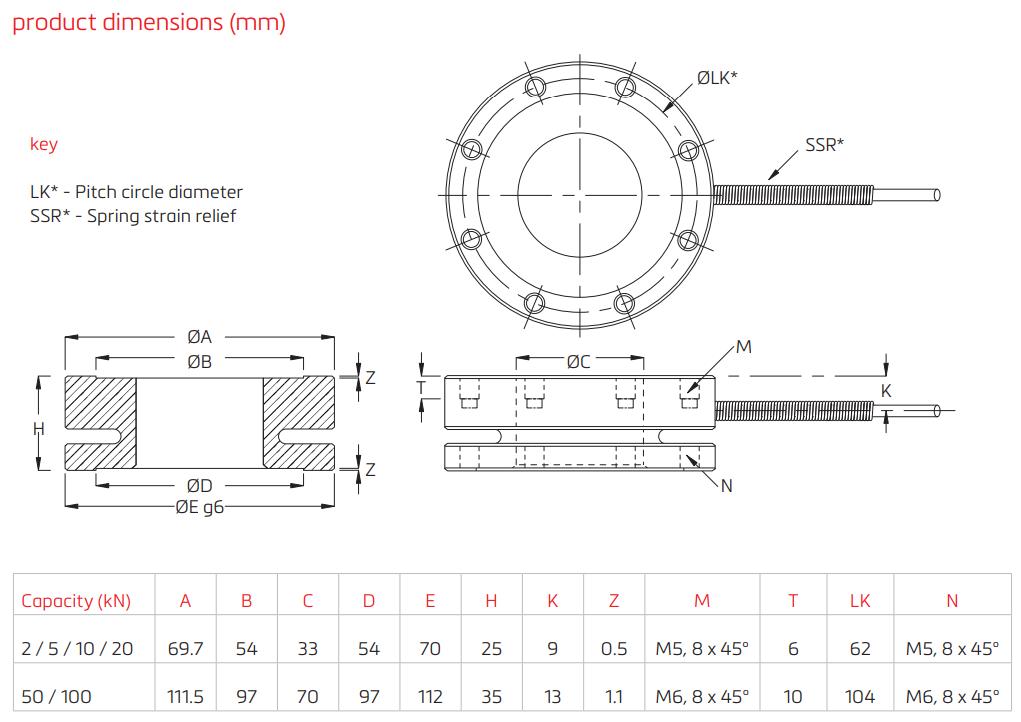

Kích thước và lắp đặt
JF1 Flintec được sản xuất với hai nhóm kích thước chính:
-
Tải 2–20 kN: đường kính khoảng 70mm, chiều cao 25mm, sử dụng bu-lông M5.
-
Tải 50–100 kN: đường kính khoảng 112mm, chiều cao 35mm, sử dụng bu-lông M6.
Nhờ thiết kế nhỏ gọn, cảm biến có thể gắn trực tiếp vào máy ép, máy tán hoặc thiết bị kiểm tra, đảm bảo việc lắp đặt nhanh chóng và chắc chắn.
Kết luận
Loadcell JF1 Flintec là giải pháp tối ưu cho các ứng dụng ép chặt, tán đinh và lắp ráp công nghiệp. Với độ chính xác cao, độ bền vượt trội và thiết kế nhỏ gọn, sản phẩm mang lại khả năng giám sát lực nén đáng tin cậy, giúp nâng cao chất lượng và hiệu quả sản xuất.
Quý khách có nhu cầu mua Loadcell JF1 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
