Loadcell LCC29 AND

Model: LCC29Thương hiệu: ANDDải tải (Rated Capacity): 5 kN / 10 kN / 15 kNDạng đo: Lực kéo hoặc nénĐường kính ngoài: 25 mm

Thương hiệu nổi tiếng từ Japan

0908 608 666 Mr DŨNG

Phê duyệt mẫu
Kiểm định
Hiệu chuẩn

Xem nhanh

1. Giới thiệu về Loadcell LCC29 AND

Trước khi đi sâu hơn, chúng ta cần hiểu lý do vì sao dạng loadcell xuyên tâm như LCC29 lại được ưu tiên sử dụng trong các hệ thống đo lực lớn nhưng cần thiết kế nhỏ gọn.

Loadcell LCC29 AND

Loadcell LCC29 AND có thiết kế đặc trưng với lỗ rỗng bên trong, cho phép trục hoặc bulong đi xuyên qua loadcell. Điều này giúp cảm biến có thể đo trực tiếp lực kéo hoặc nén tác động lên trục, từ đó tăng độ ổn định và độ chính xác. Nhờ cấu trúc này, LCC29 đặc biệt phù hợp cho:

Máy siết lực, kiểm tra lực ép trục
Hệ thống đo lực kéo trong máy thử nghiệm vật liệu
Lắp đặt trong không gian hẹp hoặc yêu cầu truyền động trực tiếp qua tâm

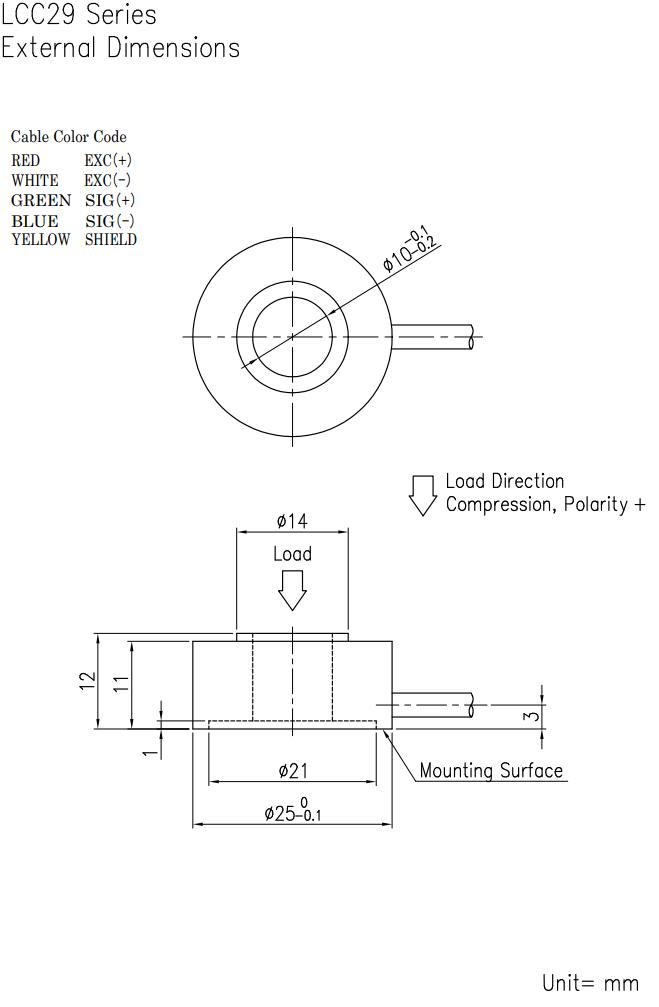

Với đường kính ngoài 25 mm, đường kính trong 10 mm, chiều cao chỉ 12 mm và cân nặng khoảng 25 g, LCC29 đáp ứng tốt cả về kích thước nhỏ và độ tải lớn.

2. Đặc điểm nổi bật của Loadcell LCC29 AND

Loadcell LCC29 không chỉ nhỏ gọn mà còn sở hữu nhiều ưu điểm quan trọng:

Thiết kế dạng "through-hole" tiện lợi, cho phép lắp vừa với trục siết, bulong hoặc cụm truyền lực.
Chịu tải lớn, dải tải từ 5 kN đến 15 kN (~500 kg đến 1500 kg).
Độ bền cơ học cao, nhờ chế tạo bằng thép không gỉ chất lượng cao.
Tín hiệu ngõ ra chuẩn mV/V, tương thích với nhiều đầu đọc và bộ khuếch đại tín hiệu.
Tần số dao động tự nhiên cao (31 – 39 kHz) → phản hồi nhanh, đo được lực thay đổi liên tục.
Cáp chống nhiễu dài 3 m, hỗ trợ lắp đặt linh hoạt trong môi trường công nghiệp.

3. Thông số kỹ thuật của Loadcell LCC29 AND

Thông số	Giá trị
Dải tải (Rated Capacity)	5 kN / 10 kN / 15 kN
Dạng đo	Lực kéo hoặc nén
Đường kính ngoài	25 mm
Đường kính trong	10 mm
Chiều cao	12 mm
Trọng lượng	~25 g
Độ lệch tuyến tính	2% R.O.
Hysteresis	2% R.O.
Độ lặp lại	2% R.O.
Tần số dao động tự nhiên	31 – 39 kHz (tùy model)
Điện áp kích thích khuyến nghị	5 VDC (Max 10 VDC)
Điện trở input/output	Khoảng 700 Ω
Dải bù nhiệt	0°C đến 50°C
Nhiệt độ làm việc	-10°C đến 60°C
Quá tải an toàn	150% R.C.
Vật liệu	Thép không gỉ nguyên khối
Cáp tín hiệu	3 m, 4 lõi chống nhiễu
