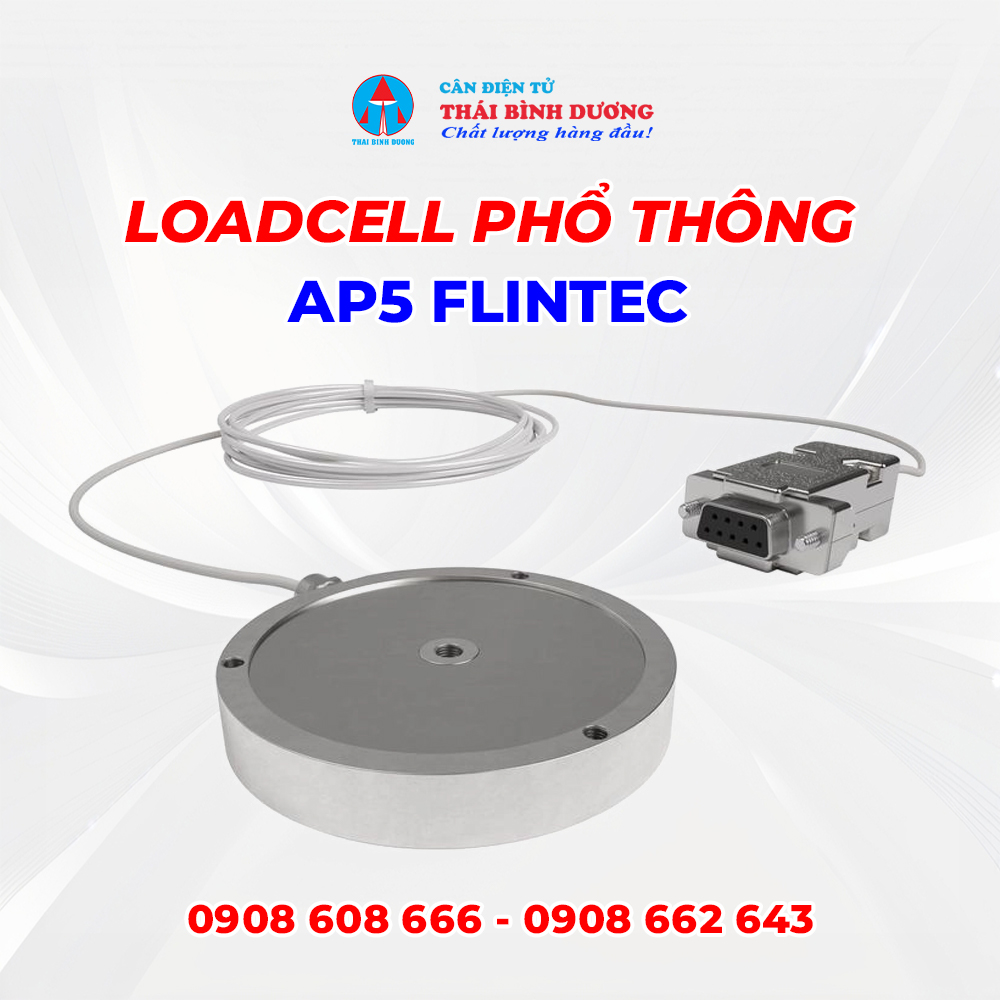

Giới thiệu Loadcell Phổ Thông AP5 Flintec
AP5 Flintec là dòng cảm biến lực dạng nén mini, sở hữu thiết kế low-profile (chiều cao thấp) và đường kính nhỏ gọn, cho phép dễ dàng lắp đặt ngay cả trong những không gian hẹp của máy móc lắp ráp hoặc thiết bị kiểm tra.
Sản phẩm được chế tạo từ nhôm cao cấp, với tùy chọn thép không gỉ cho các phiên bản tải trọng từ 2kg trở lên. Công nghệ full-bridge bonded foil strain gauge giúp duy trì độ chính xác và độ ổn định lâu dài, đảm bảo sản phẩm có thể hoạt động bền bỉ trên hơn 1 triệu chu kỳ tải trọng.
Ngoài ra, AP5 còn hỗ trợ tùy chọn TEDS (Transducer Electronic Data Sheet), cho phép lưu trữ thông tin hiệu chuẩn và sản xuất, giúp việc tích hợp vào hệ thống đo lường hiện đại trở nên dễ dàng hơn.
Ứng dụng thực tế
Nhờ thiết kế nhỏ gọn và dải tải trọng thấp, Loadcell AP5 Flintec được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và nghiên cứu, cụ thể như:
-
Thiết bị kiểm tra và hiệu chuẩn: Đo lực nén nhỏ trong quá trình test thiết bị.
-
Máy lắp ráp công nghiệp: Giám sát lực ép để đảm bảo quá trình lắp ghép chính xác.
-
Máy đóng gói: Kiểm soát lực ép trong các công đoạn niêm phong, đóng gói.
-
Phòng thí nghiệm: Thực hiện các nghiên cứu và thử nghiệm cần độ chính xác cao với tải trọng thấp.
Với các dải tải từ 1kg đến 10kg, AP5 đặc biệt phù hợp cho những ứng dụng đo lường tinh vi trong không gian giới hạn.
Đặc điểm nổi bật
Một số đặc điểm khiến AP5 Flintec trở thành lựa chọn tối ưu cho nhiều kỹ sư:
-
Độ chính xác cao ±0.1%, đáp ứng yêu cầu đo lường khắt khe.
-
Dải tải rộng: từ 1kg đến 10kg.
-
Thiết kế nhỏ gọn, nhẹ chỉ khoảng 40g, dễ lắp đặt trong không gian hẹp.
-
Cấu tạo bằng nhôm và tùy chọn thép không gỉ, vừa bền vừa nhẹ.
-
Chuẩn bảo vệ IP40, hoạt động an toàn trong môi trường công nghiệp tiêu chuẩn.
-
Bù nhiệt từ -15°C đến +71°C, đảm bảo kết quả chính xác trong nhiều điều kiện.
-
Tùy chọn TEDS thông minh, lưu trữ dữ liệu hiệu chuẩn và hỗ trợ đồng bộ hệ thống.
Thông số kỹ thuật Loadcell Phổ Thông AP5 Flintec
Bảng dưới đây tổng hợp thông số kỹ thuật chi tiết:
| Thông số | Giá trị |
|---|
| Dải tải (Capacity) |
1 / 2 / 5 / 10 kg |
| Đầu ra định mức (RO) |
1 mV/V (0.5–4.5VDC cho phiên bản amplifier) |
| Quá tải an toàn |
150% RO |
| Zero balance |
±2% RO |
| Điện áp kích thích |
5 VDC (khuyến nghị), tối đa 10 V |
| Điện trở đầu vào |
350 Ω |
| Điện trở đầu ra |
350 Ω |
| Sai số phi tuyến |
±0.1% RO |
| Hysteresis |
±0.1% RO |
| Độ lặp lại |
±0.05% RO |
| Creep (30 phút) |
≤0.1% RO |
| Hệ số nhiệt độ Zero |
±0.018 %RO/°C |
| Hệ số nhiệt độ Span |
±0.018 %Load/°C |
| Dải bù nhiệt độ |
-15°C đến +71°C |
| Dải nhiệt độ hoạt động |
-40°C đến +93°C |
| Vật liệu |
Nhôm (chuẩn), thép không gỉ cho tải ≥2kg |
| Chuẩn bảo vệ |
IP40 |
| Độ võng (Deflection) |
0.1 mm |
| Tần số tự nhiên |
1500Hz (1kg), 2400Hz (2kg), 4000Hz (5kg), 6500Hz (10kg) |
| Trọng lượng |
40 g (0.09 lb) |
| Cáp tín hiệu |
0.6m, 4 lõi chống nhiễu, đường kính 3mm |
| Tùy chọn |
Đầu nối M8, DB9, TEDS IEEE 1451.4 |
| Hiệu chuẩn |
5 điểm nén (tùy chọn hiệu chuẩn kéo) |

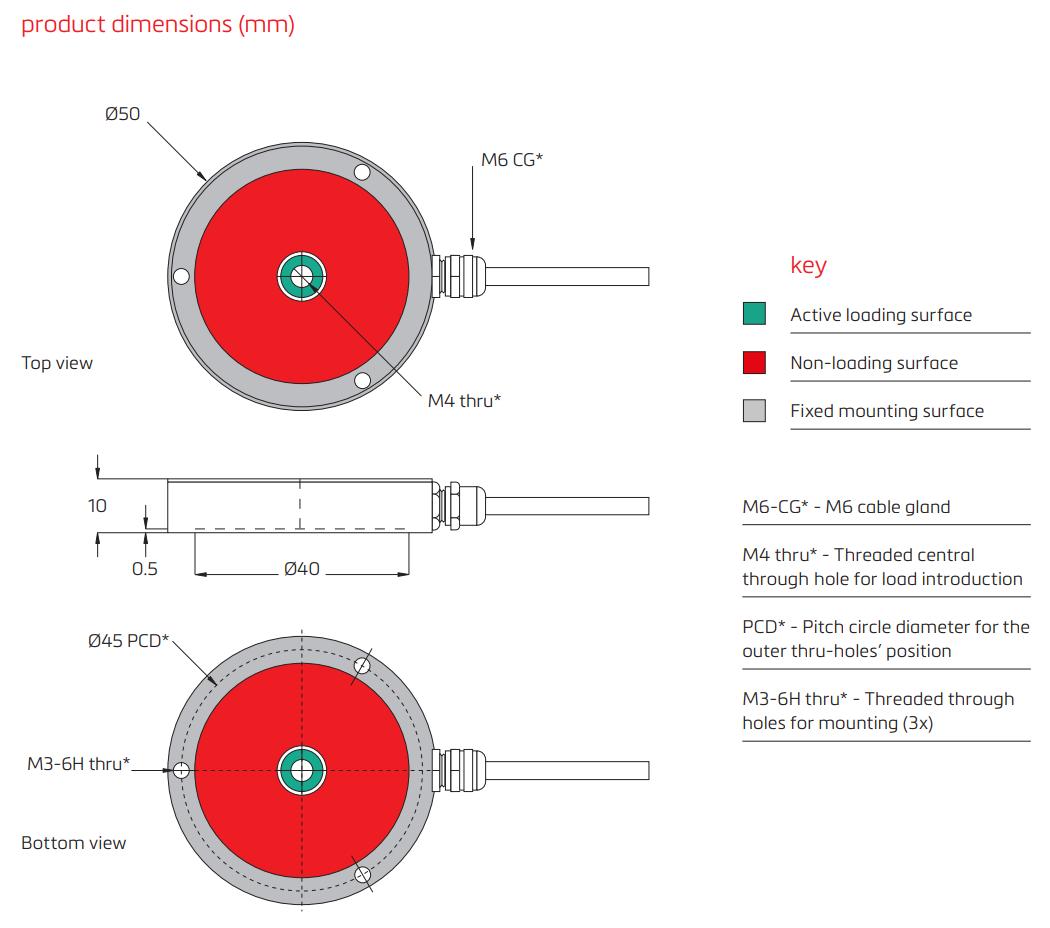

Kích thước và lắp đặt
AP5 Flintec có thiết kế nhỏ gọn với đường kính chỉ khoảng 40–50mm và chiều cao khoảng 10mm. Hệ thống lắp đặt đơn giản nhờ 3 lỗ ren M3 cùng lỗ ren trung tâm M4, giúp cố định chắc chắn và dễ dàng đưa tải trọng trực tiếp lên loadcell.
Kết luận
Loadcell Phổ Thông AP5 Flintec là lựa chọn hoàn hảo cho các ứng dụng đo lực nén tải trọng thấp với độ chính xác cao. Nhờ thiết kế nhỏ gọn, cấu tạo bền bỉ, độ chính xác ±0.1% và hỗ trợ TEDS, AP5 không chỉ phù hợp cho nghiên cứu khoa học mà còn là giải pháp đáng tin cậy trong công nghiệp.
Quý khách có nhu cầu mua Loadcell Phổ Thông AP5 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
