Trong ngành cân điện tử và thiết bị đo lường chính xác, xu hướng hiện nay là hướng đến các cảm biến có kết cấu mỏng, gọn nhẹ nhưng đảm bảo độ chính xác cao và độ bền lâu dài. Một trong những giải pháp tiêu biểu được ưa chuộng toàn cầu chính là Loadcell Planar PBW Flintec – dòng loadcell dạng phẳng cao cấp được thiết kế chuyên biệt cho các hệ thống cân có độ cao siêu thấp.
Với hơn 50 năm kinh nghiệm trong sản xuất cảm biến lực, Flintec đã tối ưu PBW để vừa đáp ứng yêu cầu kỹ thuật nghiêm ngặt của chuẩn OIML C3, vừa phù hợp cho các thiết bị cân hiện đại trong ngành bán lẻ, y tế và công nghiệp nhẹ.
PBW không chỉ là một cảm biến cân chính xác, mà còn là giải pháp cân tối ưu giúp các kỹ sư dễ dàng thiết kế các hệ thống cân phẳng, mỏng, tiết kiệm không gian và năng lượng.

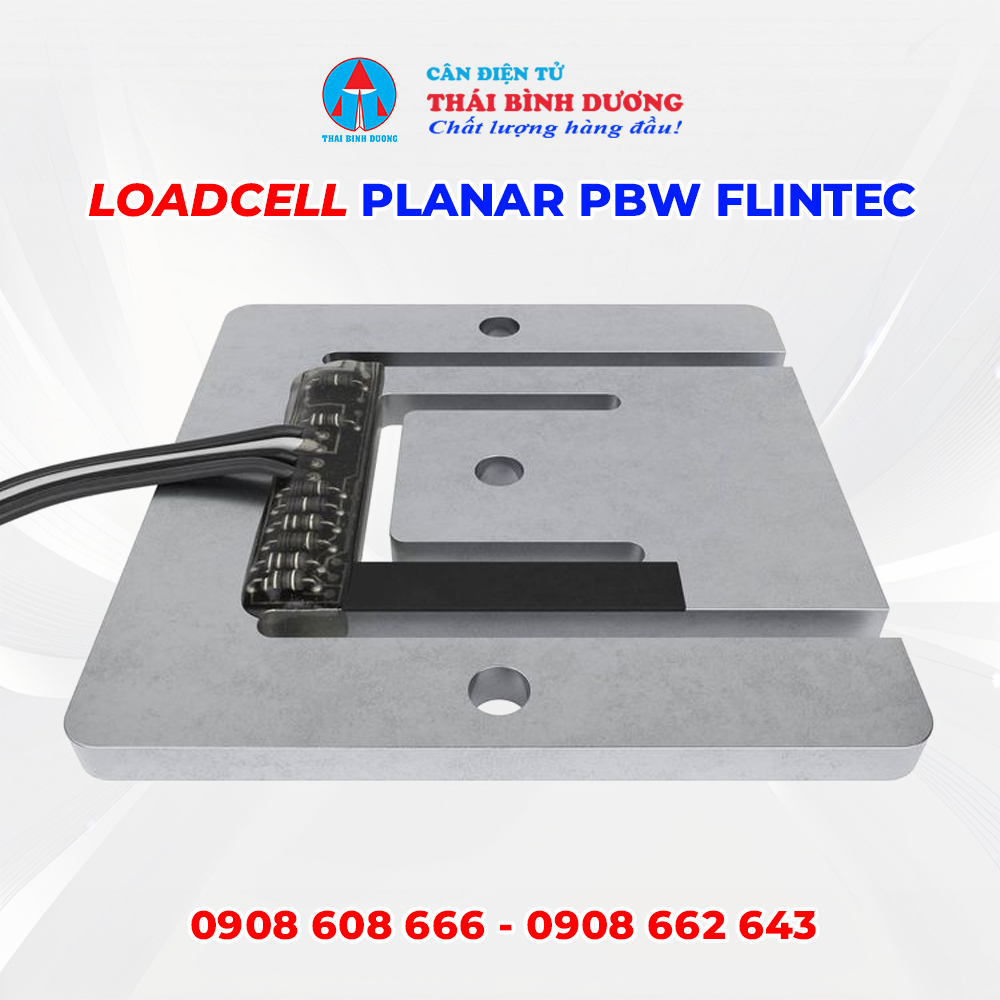

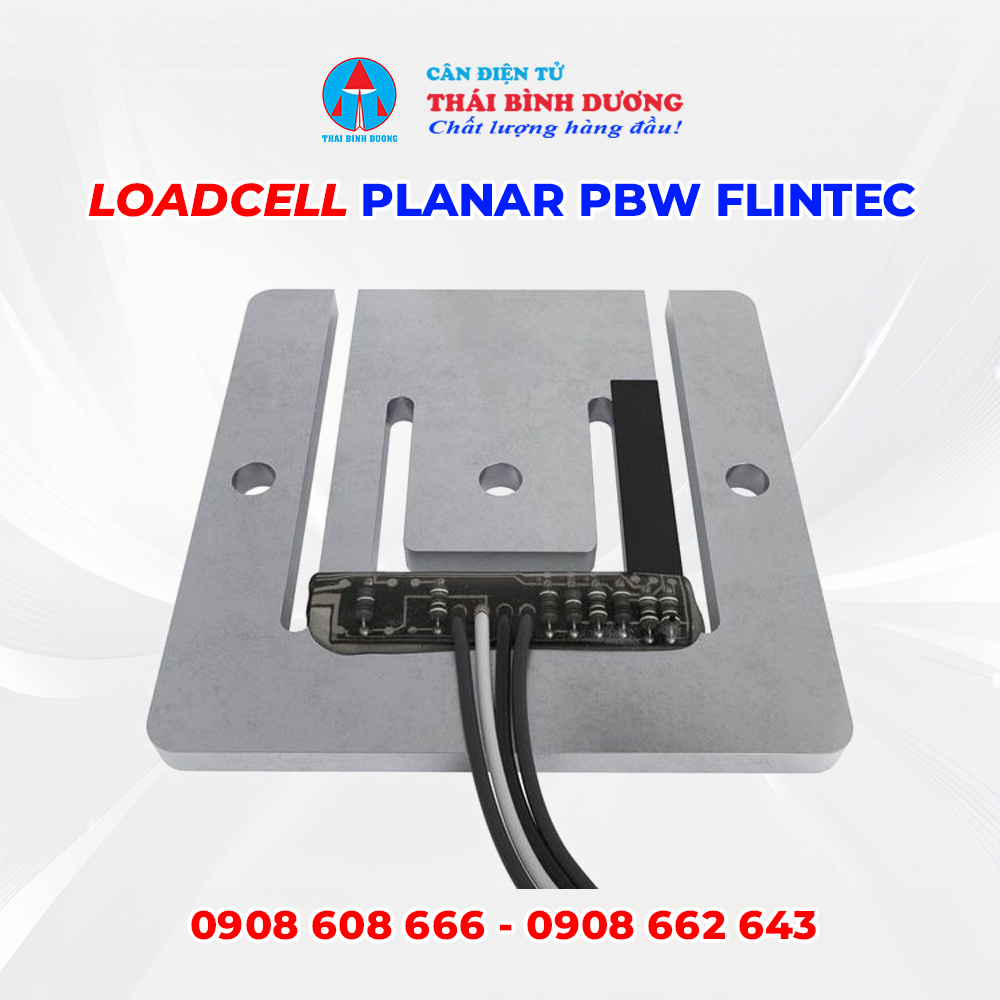

1. Giới Thiệu Chung Về Loadcell Planar PBW Flintec
Flintec PBW là dòng loadcell dạng thanh phẳng (Planar Beam Load Cell) được chứng nhận theo chuẩn OIML C3, chuyên dùng cho các thiết bị cân siêu mỏng (ultra-low profile weighing equipment).
Sản phẩm được thiết kế như một giải pháp thay thế cho loadcell single point, nghĩa là mỗi ứng dụng cân thường sử dụng 3 hoặc 4 cảm biến PBW để đạt độ ổn định và cân bằng tải tối đa.
PBW được chế tạo hoàn toàn từ nhôm cao cấp, sử dụng công nghệ đổ keo chống ẩm (potted) giúp bảo vệ linh kiện bên trong khỏi bụi và độ ẩm – đạt chuẩn IP65. Dải tải trọng đa dạng từ 5.7kg đến 150kg, phù hợp với nhiều dòng cân khác nhau: từ cân bán lẻ, cân bàn, đến thiết bị y tế và kiểm định chất lượng.
Flintec cũng tối ưu PBW cho các thiết bị hoạt động bằng pin, nhờ điện trở cầu đo cao (1000Ω) giúp tiết kiệm năng lượng mà vẫn đảm bảo độ nhạy ổn định trong suốt quá trình vận hành.
2. Đặc Điểm Nổi Bật Của Loadcell PBW Flintec
PBW Flintec là sự kết hợp hoàn hảo giữa hiệu năng kỹ thuật cao và thiết kế cơ học tinh gọn. Dưới đây là những ưu điểm giúp dòng loadcell này được sử dụng rộng rãi trong các ứng dụng chuyên nghiệp:
-
✅ Thiết kế siêu mỏng (Ultra-low profile): giúp tối ưu không gian lắp đặt, lý tưởng cho các thiết bị cân dạng phẳng.
-
✅ Độ chính xác cao: đạt chuẩn OIML C3, đảm bảo sai số cực thấp và khả năng lặp lại tốt.
-
✅ Dải tải trọng linh hoạt: từ 12.5lb (5.7kg) đến 330lb (150kg), thích hợp cho nhiều cấp độ cân.
-
✅ Hoạt động ổn định với nguồn thấp: cầu điện trở 1000Ω tiết kiệm năng lượng, lý tưởng cho thiết bị pin hoặc di động.
-
✅ Chống ẩm, chống bụi IP65: giúp loadcell hoạt động bền bỉ trong môi trường khắc nghiệt.
-
✅ Sai số nhỏ – độ tuyến tính cao: giảm thiểu ảnh hưởng của nhiệt độ và lực bên, đảm bảo tín hiệu cân chính xác trong thời gian dài.
-
✅ Tùy chọn đa dạng: hỗ trợ các loại cáp dài khác nhau và đầu nối tiêu chuẩn AMP giúp dễ dàng tích hợp.
3. Ứng Dụng Thực Tế Của Loadcell Planar PBW Flintec
Nhờ cấu trúc mỏng nhẹ và khả năng đo chính xác, PBW Flintec được ứng dụng rộng rãi trong nhiều thiết bị và ngành công nghiệp hiện đại:
-
🔹 Cân bàn, cân sàn mini: thiết kế 3–4 loadcell PBW cho mặt cân ổn định, độ nhạy cao.
-
🔹 Cân y tế – thiết bị kiểm tra sức khỏe: đo trọng lượng cơ thể chính xác, phản hồi nhanh.
-
🔹 Cân bán lẻ – cân siêu thị: tối ưu chiều cao cân, mang lại trải nghiệm gọn nhẹ và hiện đại.
-
🔹 Thiết bị đo kiểm định (Test & Measurement): sử dụng trong dây chuyền sản xuất, kiểm tra lực hoặc khối lượng sản phẩm.
-
🔹 Cân kiểm tra (Checkweigher): trong ngành đóng gói, dược phẩm, hoặc thực phẩm.
Với ưu điểm thiết kế mỏng, nhẹ và độ chính xác vượt trội, Flintec PBW là lựa chọn hàng đầu cho các doanh nghiệp cần giải pháp đo lường hiệu suất cao nhưng nhỏ gọn, tiết kiệm chi phí.

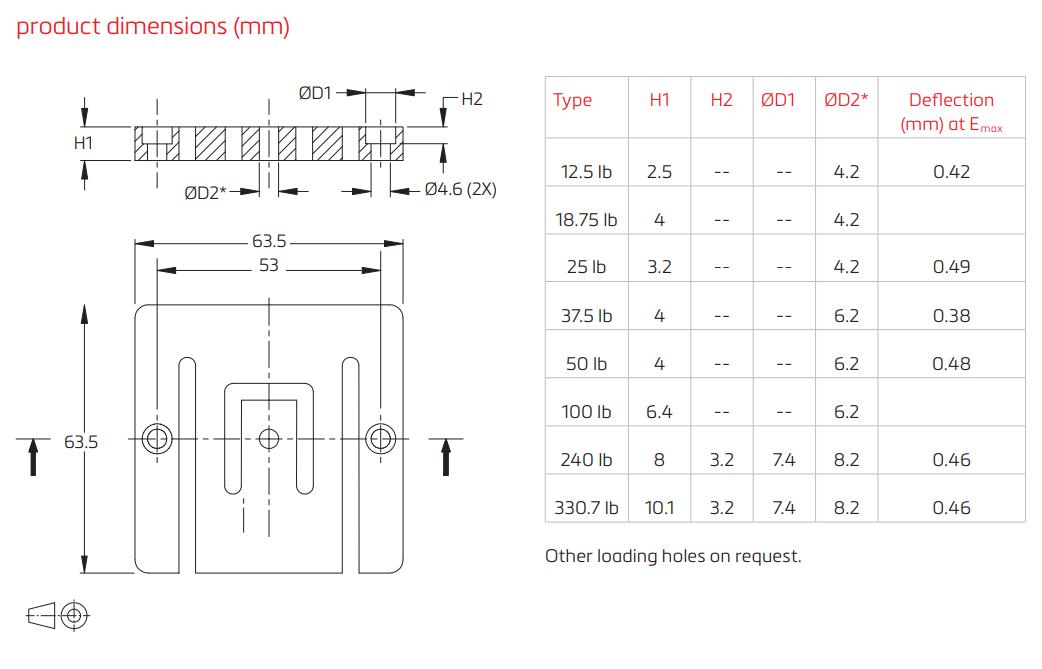

4. Thông Số Kỹ Thuật Của Loadcell Planar PBW Flintec
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|
| Hãng sản xuất |
Flintec |
| Model |
PBW |
| Loại cảm biến |
Loadcell dạng thanh phẳng (Planar Beam) |
| Vật liệu chế tạo |
Nhôm cao cấp, chống ăn mòn |
| Dải tải trọng (Emax) |
5.7 / 8.5 / 11.3 / 17 / 22.7 / 45.4 / 109 / 150 kg |
| Cấp chính xác |
OIML C3 (chuẩn) / G3 (cho 150kg) |
| Tín hiệu đầu ra định mức (RO) |
1 mV/V ±10% (hoặc 0.9–1.09 mV/V tùy model) |
| Nguồn kích thích (Excitation) |
5–15 VDC |
| Điện trở đầu vào / đầu ra |
1180 ±50 Ω / 1000 ±10 Ω |
| Điện trở cách điện |
≥ 5,000 MΩ (100V DC) |
| Sai số tổng hợp (Combined Error) |
≤ ±0.02% RO |
| Sai số phi tuyến (Non-linearity) |
≤ ±0.0166% RO |
| Độ trễ (Hysteresis) |
≤ ±0.0166% RO |
| Sai số trôi (Creep 30 phút) |
≤ ±0.0166% RO |
| Ảnh hưởng nhiệt độ đến điểm 0 (TC0) |
≤ ±0.0187% RO/10°C |
| Ảnh hưởng nhiệt độ đến độ nhạy (TCRO) |
≤ ±0.0100% RO/10°C |
| Giới hạn tải an toàn / phá hủy |
300% / 400% (tùy model) |
| Giới hạn tải lệch (Side Load) |
200% Emax |
| Dải nhiệt độ bù |
–10°C đến +40°C |
| Dải nhiệt độ hoạt động |
–10°C đến +65°C |
| Cấp bảo vệ |
IP65 |
| Cáp tín hiệu |
4 lõi, dài 1.0 – 2.0 m (tùy model), đầu nối AMP #103957-4 |
| Trọng lượng (ước tính) |
35g – 88g tùy theo tải trọng |
| Ứng dụng tiêu biểu |
Cân bán lẻ, cân bàn, cân y tế, thiết bị kiểm định và test lực |
5. Lý Do Nên Chọn Loadcell PBW Flintec Cho Hệ Thống Cân Của Bạn
-
Độ chính xác chuẩn quốc tế: đạt OIML C3/G3, đảm bảo kết quả đo ổn định và tin cậy.
-
Thiết kế mỏng – nhẹ: phù hợp cho không gian hạn chế hoặc thiết bị cần tính thẩm mỹ cao.
-
Tiết kiệm năng lượng: cầu đo 1000Ω giúp giảm tiêu thụ điện năng, tối ưu cho thiết bị pin.
-
Tương thích đa dạng: dễ dàng lắp đặt, kết nối với nhiều loại bộ hiển thị và module cân.
-
Bền bỉ, chống chịu tốt: cấu trúc nhôm và chống ẩm IP65 giúp tăng tuổi thọ sử dụng.
Với những ưu điểm này, Loadcell PBW Flintec là giải pháp hàng đầu cho các doanh nghiệp sản xuất, kỹ sư cơ khí hoặc nhà tích hợp hệ thống cần một cảm biến lực mỏng, nhẹ, chính xác và đáng tin cậy.
6. Kết Luận
Loadcell Planar PBW Flintec là sản phẩm tiêu biểu cho dòng cảm biến cân siêu mỏng, mang đến độ chính xác cao, thiết kế tinh gọn và độ bền vượt trội.
Nhờ sự kết hợp giữa công nghệ sản xuất tiên tiến của Flintec và tiêu chuẩn quốc tế OIML, PBW trở thành lựa chọn lý tưởng cho các hệ thống cân bán lẻ, y tế, và thiết bị đo kiểm công nghiệp hiện đại.
Quý khách có nhu cầu mua Loadcell Planar PBW Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
