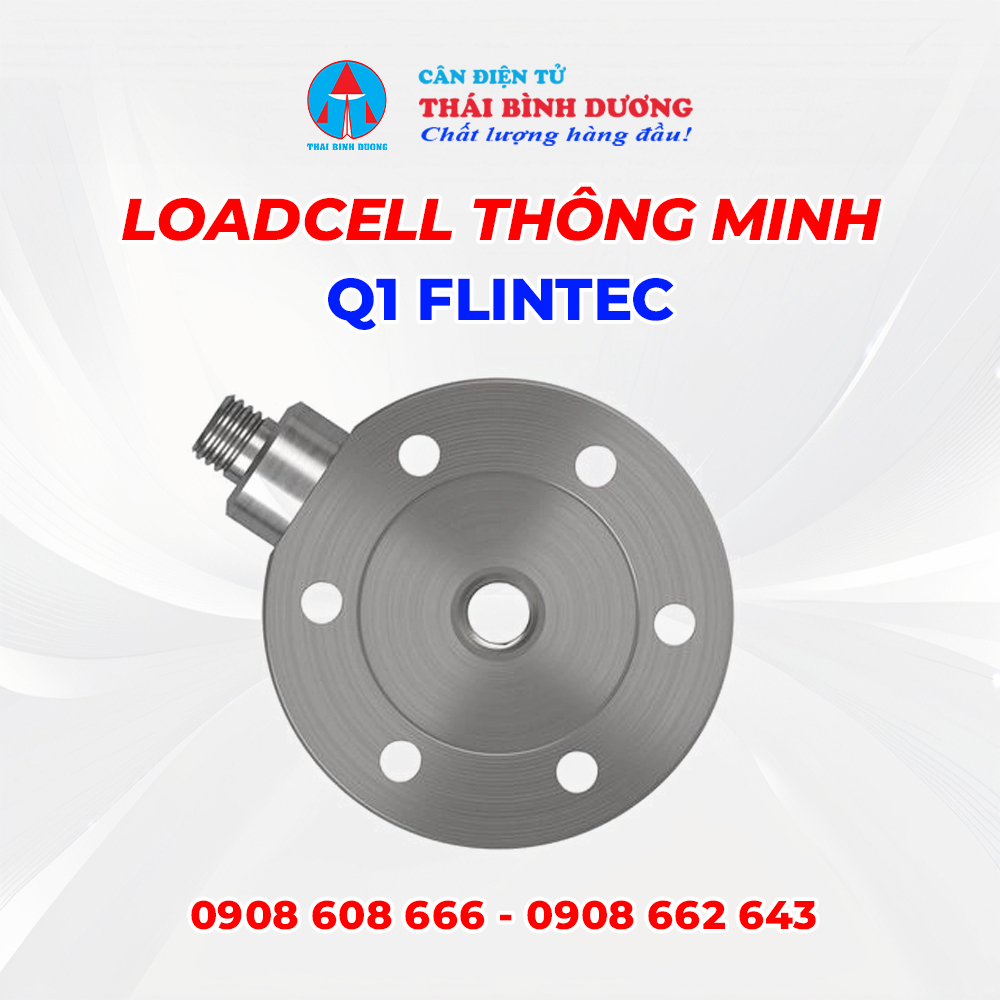

Giới thiệu Loadcell Thông Minh Q1 Flintec
Loadcell Q1 Flintec là dòng cảm biến lực thông minh dạng thấp (low-profile) sử dụng công nghệ full-bridge bonded foil strain-gauge, tích hợp sẵn mạch khuếch đại tín hiệu. Điều này cho phép hiệu chỉnh điện tử dễ dàng đối với tín hiệu zero (offset) và span (gain).
Nhờ thiết kế đa chùm (multi-beam), Q1 có khả năng đo chính xác và lặp lại, ngay cả khi chịu tác động của các lực ngang không mong muốn. Với cấu trúc toàn bộ bằng thép không gỉ, hàn kín bằng laser và chuẩn bảo vệ IP68, loadcell Q1 đảm bảo hiệu suất ổn định ngay cả trong môi trường khắc nghiệt, với tuổi thọ vượt trội trên 1 triệu chu kỳ tải.
Dải tải từ 200N đến 5000N, hỗ trợ cả nén (compression) và kéo (tension), khiến Q1 trở thành lựa chọn tối ưu cho nhiều ứng dụng khác nhau trong nghiên cứu, thử nghiệm và sản xuất.
Ứng dụng thực tế
Loadcell Thông Minh Q1 Flintec được ứng dụng rộng rãi trong nhiều ngành công nghiệp, nhờ vào thiết kế thông minh và độ chính xác vượt trội:
-
Máy đóng gói: Giúp kiểm soát lực nén, đảm bảo độ chính xác và ổn định trong từng công đoạn.
-
Máy lắp ráp: Giám sát lực siết, lực ép nhằm duy trì chất lượng trong sản xuất linh kiện điện tử, cơ khí.
-
Thiết bị kiểm tra cuối dây chuyền (End-of-line test equipment): Đánh giá độ bền và độ ổn định của sản phẩm trước khi xuất xưởng.
-
Phòng thí nghiệm & nghiên cứu: Ứng dụng trong thử nghiệm lực kéo, lực nén trong các bài test khoa học và công nghiệp.
Với khả năng xuất tín hiệu chuẩn công nghiệp 4–20 mA, Q1 dễ dàng tích hợp vào các hệ thống giám sát, PLC hoặc SCADA, góp phần nâng cao tính tự động hóa.
Đặc điểm nổi bật
Trước khi lựa chọn một loại loadcell, việc nắm rõ những đặc điểm ưu việt của sản phẩm là điều cần thiết. Q1 Flintec mang đến nhiều lợi thế nổi bật:
-
Dải tải đa dạng từ 200N đến 5000N, đáp ứng nhiều nhu cầu khác nhau.
-
Chính xác cao ±0.1% với khả năng lặp lại tốt, độ trễ cực thấp.
-
Thiết kế low-profile giúp tiết kiệm không gian lắp đặt.
-
Kết cấu thép không gỉ, hàn kín laser, bảo vệ toàn diện chống bụi, nước theo chuẩn IP68.
-
Tín hiệu đầu ra 4–20 mA, tương thích chuẩn công nghiệp, dễ dàng kết nối.
-
Hiệu chỉnh điện tử zero và span đến ±50% giúp người dùng tối ưu thiết lập.
-
Hoạt động ổn định trong dải nhiệt độ từ -40°C đến +85°C.
Thông số kỹ thuật Loadcell Thông Minh Q1 Flintec
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm, giúp bạn có cái nhìn rõ hơn trước khi lựa chọn:
| Thông số | Giá trị |
|---|
| Tải trọng định mức (Rated load) |
200 / 500 / 1000 / 2000 / 5000 N |
| Quá tải an toàn (Proof load) |
150 %RO |
| Quá tải phá hủy (Ultimate load) |
200 %RO |
| Độ võng (Deflection) |
<0.05 mm |
| Tần số riêng (Natural frequency) |
>1000 Hz |
| Đầu ra tại tải định mức |
4–20 mA |
| Điện áp kích thích |
5 VDC (khuyến nghị), 10 VDC (tối đa) |
| Sai số phi tuyến |
≤ 0.1 %RO |
| Độ trễ (Hysteresis) |
≤ 0.1 %RO |
| Độ lặp lại (Repeatability) |
≤ 0.03 %RO |
| Creep trong 20 phút |
≤ 0.05 %RO |
| Điều chỉnh Zero & Span |
±50 %RO qua giao diện điện tử |
| Hệ số nhiệt độ (Span & Zero) |
±0.005 %RO/°C |
| Dải nhiệt độ bù |
-10°C đến +50°C |
| Dải nhiệt độ hoạt động |
-40°C đến +85°C |
| Nguồn cấp |
12 – 24 VDC, <40 mA |
| Điện trở cách điện |
≥ 5 GΩ @ 50 VDC |

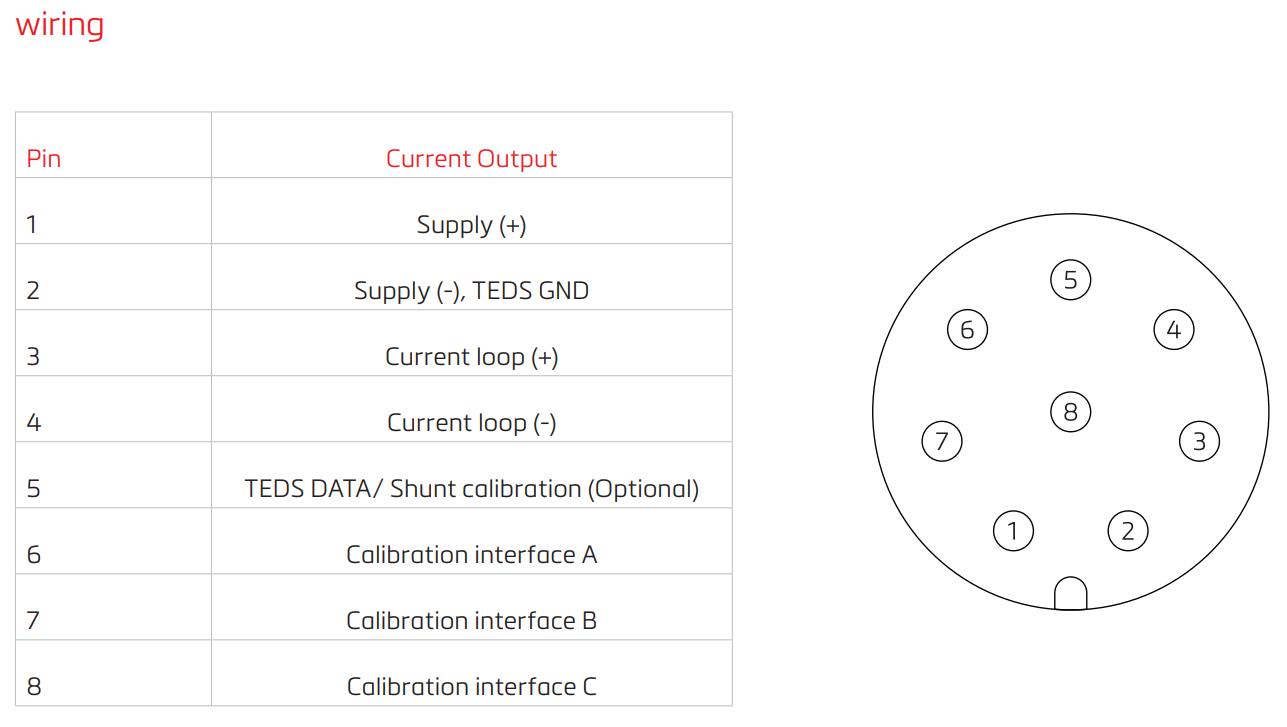

| Đầu nối tín hiệu |
8-pin M12 Male, chống ESD, đạt chuẩn EMC |
| Cấp bảo vệ |
IP68 |
| Trọng lượng |
750 g |

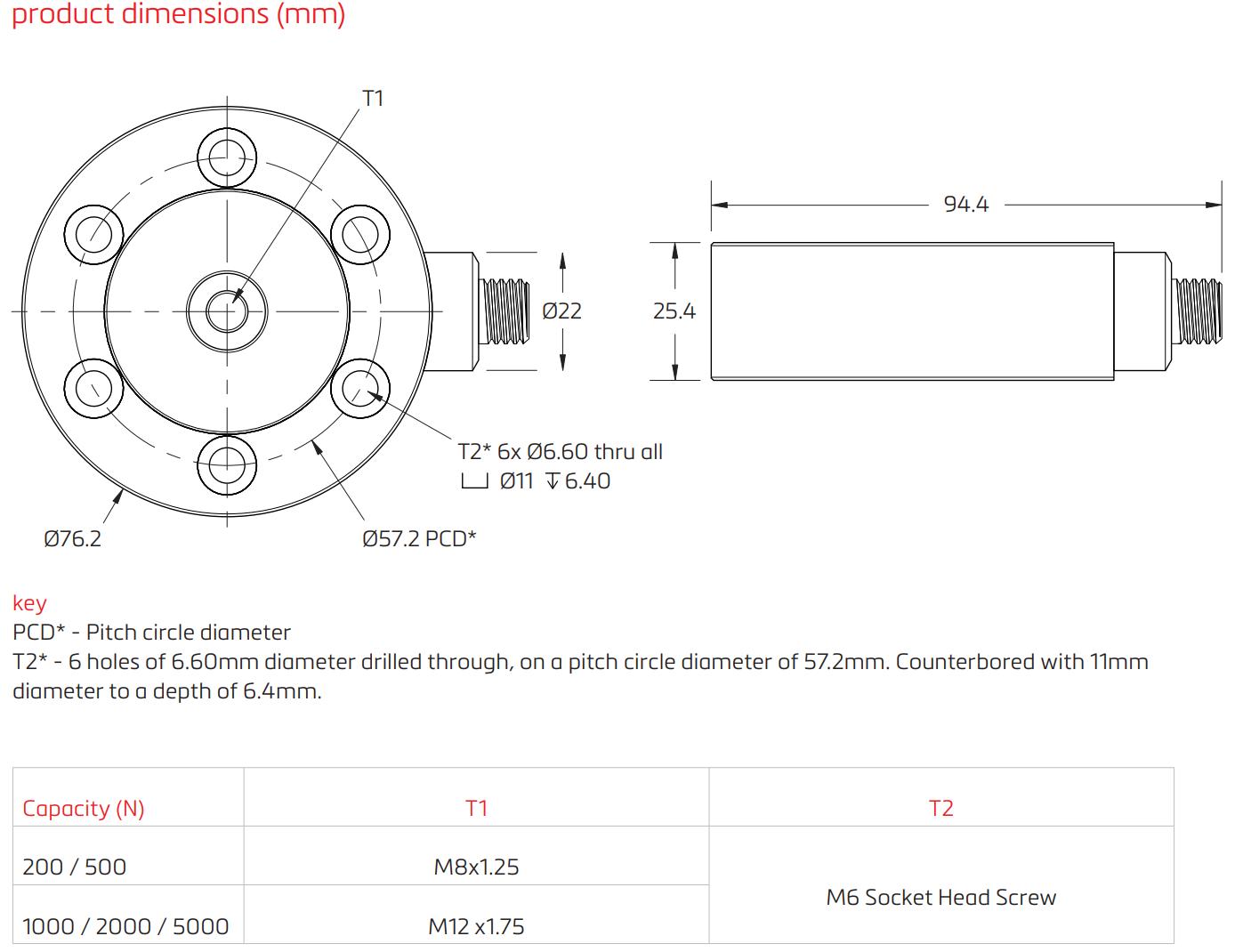

Kích thước và lắp đặt
Loadcell Q1 Flintec có thiết kế gọn gàng với đường kính khoảng 76.2 mm, nhiều vị trí lỗ bắt bu-lông chuẩn công nghiệp, dễ dàng cố định trên bề mặt máy móc. Các chuẩn kết nối điện được tối ưu để thuận tiện cho việc lắp đặt và bảo trì.
Kết luận
Với sự kết hợp giữa thiết kế chắc chắn, tín hiệu đầu ra chuẩn công nghiệp và độ chính xác cao, Loadcell Thông Minh Q1 Flintec là lựa chọn lý tưởng cho doanh nghiệp muốn nâng cao chất lượng sản xuất, giám sát lực trong quá trình lắp ráp, đóng gói hoặc thử nghiệm sản phẩm. Đây là giải pháp cảm biến lực thông minh, bền bỉ và dễ tích hợp, mang lại hiệu quả vượt trội cho hệ thống tự động hóa.
