Trong nhiều hệ thống đo lường công nghiệp, đặc biệt là trong ngành cân điện tử, tự động hóa và điều khiển, việc đảm bảo tín hiệu cảm biến được chuyển đổi chính xác và ổn định là yếu tố vô cùng quan trọng. Đó chính là lý do AD-4541-V/I của hãng A&D trở thành lựa chọn phổ biến. Đây là bộ điều hòa và chuyển đổi tín hiệu (signal conditioner) có khả năng nhận tín hiệu từ cảm biến dạng cầu – loadcell, cảm biến áp suất, strain gauge,… – sau đó chuyển đổi sang tín hiệu Analog Voltage –2V đến +2V hoặc Analog Current 4–20mA.
Thiết bị được thiết kế cực kỳ nhỏ gọn, dễ lắp đặt trên DIN rail, độ ổn định cao và đáp ứng được nhu cầu hoạt động liên tục trong môi trường công nghiệp khắt khe. Nếu bạn đang tìm một thiết bị chuyển đổi tín hiệu chuyên dụng, chính xác, AD-4541-V/I sẽ là lựa chọn tối ưu.
1. Tổng Quan Về Bộ Lọc Tín Hiệu Analog AD-4541-V/I AND
AD-4541-V/I được sản xuất bởi A&D – Nhật Bản, thương hiệu nổi tiếng với chất lượng vượt trội trong ngành thiết bị đo lường. Thiết bị đóng vai trò trung gian đọc tín hiệu nhỏ (mV/V) từ loadcell và khuếch đại, chuyển đổi sang tín hiệu analog tiêu chuẩn.
Điểm đặc biệt là thiết bị được tích hợp bộ lọc tín hiệu (LPF), giúp giảm nhiễu tốt, tăng độ chính xác trong môi trường có nhiều tác động điện từ. Với dải điều chỉnh Zero và Span rộng, AD-4541-V/I tương thích hầu hết các loại cảm biến cầu trên thị trường hiện nay.
2. Đặc Điểm Nổi Bật Của AD-4541-V/I AND
Trước khi đi vào các thông số kỹ thuật cụ thể, hãy cùng xem thiết bị này sở hữu những ưu điểm nào khiến nó được sử dụng rộng rãi:
Hiệu suất ổn định – Chính xác cao
Thiết bị có độ phi tuyến thấp chỉ 0.05% FS, độ nhiễu đầu vào cực nhỏ (2 μVp-p), đảm bảo độ mượt của tín hiệu khi xuất ra dạng dòng hoặc áp.
Lọc nhiễu cực tốt
Dải tần đáp ứng từ DC đến 2 Hz (–3 dB), phù hợp hoàn hảo cho các ứng dụng cân điện tử yêu cầu lọc nhiễu mạnh.
Hiệu chỉnh dễ dàng
Bạn có thể hiệu chuẩn bằng Volume Zero / Span hoặc nút CAL – thao tác trực tiếp, tiện lợi cho kỹ thuật viên.
Lắp đặt linh hoạt – Không cần đầu cos
Nhờ sử dụng terminal dạng kẹp lò xo (spring clamp), kỹ thuật dễ dàng đấu dây mà không cần crimp terminal, tiết kiệm đáng kể thời gian.
Tương thích nhiều loại cảm biến cầu
Dải Zero và Span rộng giúp thiết bị ghép nối tốt với đa dạng cảm biến mV/V.
3. Ứng Dụng Của Bộ Lọc Tín Hiệu AD-4541-V/I
Thiết bị phù hợp cho nhiều hệ thống cần chuyển đổi tín hiệu loadcell hoặc strain gauge sang tín hiệu chuẩn:
-
Cân băng tải, cân sàn, cân đóng bao
-
Máy kiểm tra lực, mô-men
-
Thiết bị đo áp suất cầu (Bridge sensor)
-
Tích hợp PLC, HMI, DCS trong dây chuyền sản xuất
-
Tự động hóa công nghiệp nói chung
Với khả năng cách ly tín hiệu, thiết bị giúp giảm nhiễu chéo và đảm bảo tín hiệu ổn định khi truyền đi xa.
4. Thông Số Kỹ Thuật AD-4541-V/I AND
Dưới đây là bảng thông số kỹ thuật đầy đủ (tổng hợp từ file gốc và bổ sung diễn giải):
| Hạng mục | Thông số |
|---|
| Dải ngõ vào |
–3.2 mV/V đến +3.2 mV/V
ad4541vi (1)
|
| Zero Adjustment |
±0.5 mV/V |
| Span Adjustment |
0.4 đến 3.2 mV/V |
| Phi tuyến |
0.05% FS typ. |
| Nguồn kích Loadcell |
5 VDC, 60 mA max (tối đa 1 loadcell 120Ω hoặc 4 loadcell 350Ω) |
| Nhiệt độ trôi Zero |
2 µV/°C typ. |
| Nhiệt độ trôi Span |
200 ppm/°C |
| Đáp ứng tần số |
DC đến 2 Hz (–3 dB) |
| Thời gian đáp ứng |
Khoảng 190 ms (0–90%) |
| Nhiễu đầu vào |
2 µVp-p (0.1–10 Hz) |
| Chuẩn Calibration |
1 mV/V ±0.2% typ. |
| Ngõ ra (AD-4541-V) |
–2V đến +2V (Load ≥ 2 kΩ) |
| Ngõ ra (AD-4541-I) |
4–20 mA (Load ≤ 250 Ω) |
| Nguồn cấp |
24 VDC (+10% –15%), 100 mA max. |
| Nhiệt độ hoạt động |
–5°C đến +50°C |
| Độ ẩm hoạt động |
≤ 85% RH (không ngưng tụ) |
| Nhiệt độ lưu trữ |
–20°C đến +70°C |

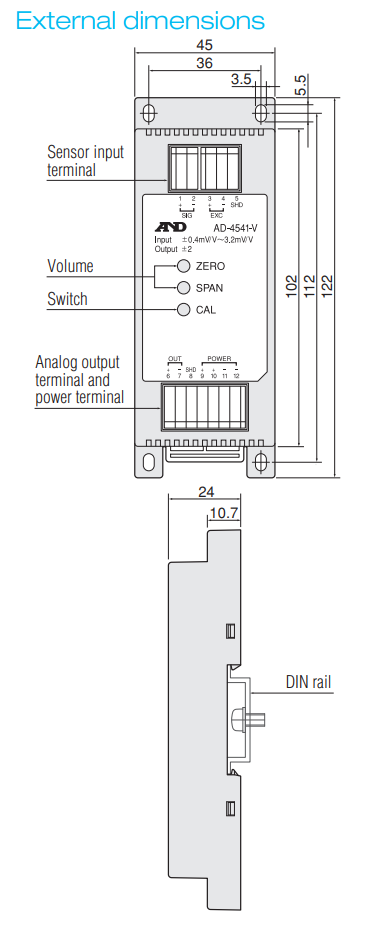

| Kích thước |
45W × 122H × 24D mm |
| Khối lượng |
Khoảng 90 g |
| Kiểu terminal |
Spring clamp (0.08 – 1.5 mm², Ø ngoài dây ≤ 3.4 mm) |
| Lắp đặt |
DIN rail hoặc bắt vít |
| Vật liệu vỏ |
PBT (V0) chống cháy |
| Cách ly |
Input/Output cách ly nguồn |
| Điện trở cách ly |
500 VDC / 1 phút |
| Phụ kiện đi kèm |
Tua vít, sách hướng dẫn |
5. Ưu Điểm Khi Sử Dụng AD-4541-V/I
Dưới đây là những lý do khiến thiết bị này trở nên nổi bật trong phân khúc:
-
Thiết kế siêu mỏng, tiết kiệm không gian tủ điện
-
Tương thích đa dạng cảm biến
-
Cách ly hoàn toàn, chống nhiễu tốt
-
Lắp đặt nhanh, bảo trì dễ dàng
-
Độ bền cao, hoạt động ổn định trong môi trường công nghiệp
-
Tín hiệu đầu ra chuẩn, dễ kết nối PLC/SCADA
Trong các dây chuyền sản xuất yêu cầu độ chính xác cao, AD-4541-V/I luôn là sự lựa chọn ưu tiên.
6. Lý Do Bạn Nên Chọn Bộ Lọc Tín Hiệu AD-4541-V/I Cho Hệ Thống Của Mình
Không chỉ sở hữu thông số kỹ thuật ấn tượng, AD-4541-V/I còn được đánh giá cao bởi độ bền và sự ổn định lâu dài trong vận hành. Sản phẩm đến từ thương hiệu A&D Nhật Bản – vốn nổi tiếng với chất lượng và độ tin cậy tuyệt đối. Điều này giúp giảm thiểu sự cố, tối ưu chi phí bảo trì và đảm bảo tính liên tục trong hoạt động sản xuất.
Quý khách có nhu cầu mua Bộ Lọc Tín Hiệu Analog AD-4541-V/I AND vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
