Bộ truyền tín hiệu PR 5220 Minebea Intec

Loại loadcell: Loadcell điện trở (strain gauge)Số dây: 4 dây hoặc 6 dâyNguồn cấp: 24 VDC ±20%Công suất tiêu thụ: 6 W (8 W với các phiên bản /01, /06, /07)Kiểu lắp đặt: Gắn DIN rail 35 mm

Thương hiệu nổi tiếng từ ĐỨC

0908 608 666 Mr DŨNG

Phê duyệt mẫu
Kiểm định
Hiệu chuẩn

Xem nhanh

Tổng quan bộ truyền tín hiệu PR 5220 Minebea Intec

PR 5220 là bộ khuếch đại – xử lý tín hiệu loadcell, cho phép thu nhận giá trị cân nhanh, ổn định và truyền dữ liệu về PLC hoặc hệ thống điều khiển trung tâm thông qua Ethernet hoặc Fieldbus.

pr 5220

Những điểm nổi bật của PR 5220:

Xử lý tín hiệu cân lên đến 120.000 increments
Độ chính xác cao, ổn định lâu dài
Hiệu chuẩn nhanh bằng Smart Calibration không cần quả cân
Tích hợp EasyFill® cho định lượng một thành phần
Hỗ trợ dịch vụ từ xa, giảm thời gian dừng máy
Thiết kế gắn DIN rail tiết kiệm không gian tủ điện

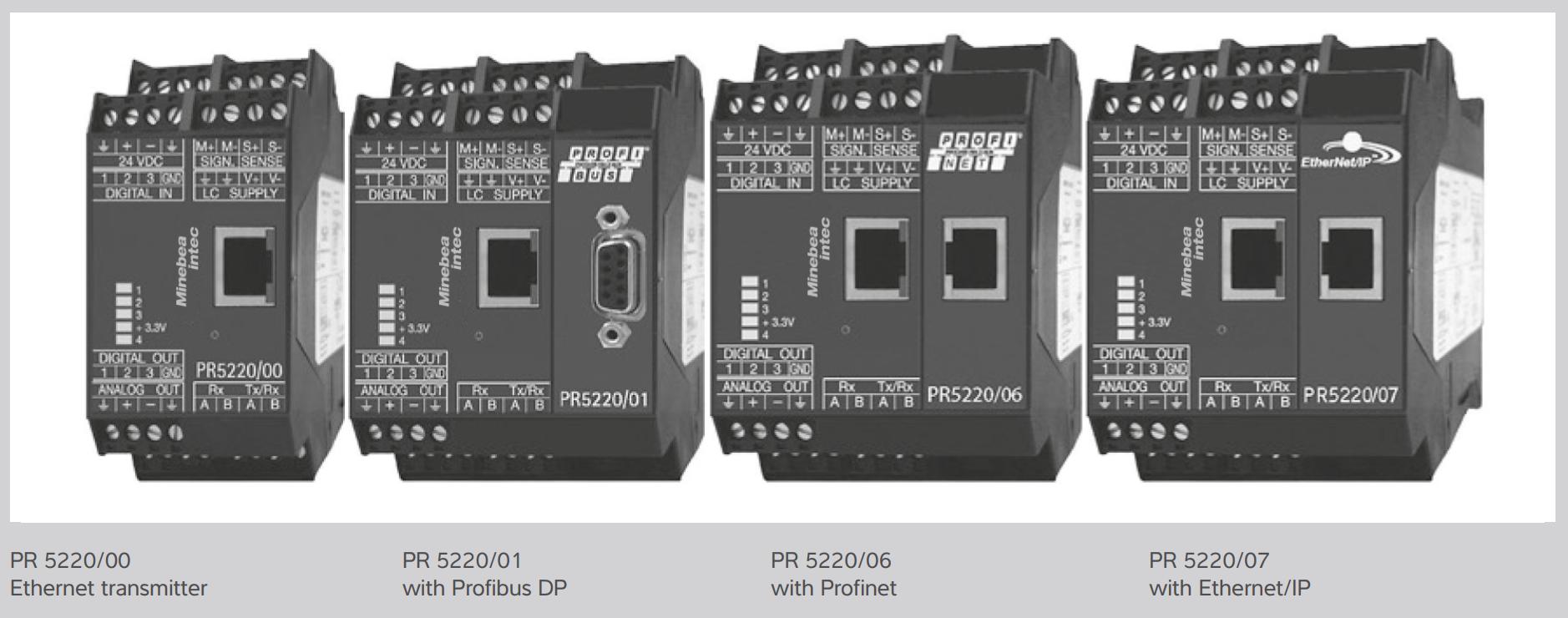

Các phiên bản bộ truyền tín hiệu PR 5220

PR 5220 được cung cấp với nhiều model khác nhau nhằm đáp ứng đa dạng yêu cầu truyền thông trong hệ thống tự động hóa.

Model	Mô tả	Chuẩn truyền thông
PR 5220/00	Bộ truyền tín hiệu tiêu chuẩn	Ethernet TCP/IP, Modbus TCP
PR 5220/01	Phiên bản Profibus DP	Profibus DP
PR 5220/06	Phiên bản Profinet	Profinet
PR 5220/07	Phiên bản Ethernet/IP	Ethernet/IP

pr 5220 1

Thông số kỹ thuật bộ truyền tín hiệu PR 5220

Dưới đây là bảng thông số kỹ thuật chi tiết của PR 5220 Minebea Intec, trình bày rõ ràng theo tiêu chuẩn công nghiệp.

Thông số chung

Thông số	Giá trị
Nguồn cấp	24 VDC ±20%
Công suất tiêu thụ	6 W (8 W với các phiên bản /01, /06, /07)
Kiểu lắp đặt	Gắn DIN rail 35 mm
Chuẩn bảo vệ	IP30
Nhiệt độ làm việc	-10 °C đến +50 °C
Nhiệt độ lưu trữ	-40 °C đến +70 °C
Chứng chỉ	CE, UL
Tuân thủ	RoHS

Kết nối loadcell và đo lường

Thông số	Giá trị
Loại loadcell	Loadcell điện trở (strain gauge)
Số dây	4 dây hoặc 6 dây
Điện áp cấp loadcell	12 VDC, chống ngắn mạch
Trở kháng tối thiểu	75 Ω
Tín hiệu vào	0 – 36 mV
Độ tuyến tính	< 0.002%
Độ phân giải sử dụng	0.2 µV/d
Thời gian đo	5 ms – 1160 ms
Bộ lọc số	Low pass bậc 4 (Bessel, Butterworth…)

Ngõ vào / ngõ ra

Hạng mục	Thông số
Ngõ vào số	3, cách ly quang
Ngõ ra số	3, optocoupler, max 30 VDC / 30 mA
Ngõ ra analog	0/4 – 20 mA, độ phân giải 16 bit
Cách ly	Cách ly hoàn toàn với nguồn và mạch cảm biến

Giao tiếp truyền thông

Giao tiếp	Hỗ trợ
Ethernet	TCP/IP, Modbus TCP
IP address	AutoIP, DHCP, cài đặt thủ công
Web server	Truy cập và cấu hình qua trình duyệt
OPC	OPC Server/Client tích hợp
Fieldbus (tùy chọn)	Profibus DP, Profinet, Ethernet/IP

pr 5220 2

Phần mềm EasyFill® và Smart Calibration

PR 5220 được tích hợp sẵn EasyFill®, phần mềm định lượng một thành phần cho chất lỏng, bột hoặc hạt, giúp:

Giảm thời gian lập trình PLC
Điều khiển trực tiếp qua I/O tích hợp
Cài đặt linh hoạt giá trị mục tiêu, dung sai và bù tràn

Tính năng Smart Calibration cho phép hiệu chuẩn cân trực tiếp trên PC mà không cần quả cân, giúp rút ngắn đáng kể thời gian lắp đặt và bảo trì.

Ứng dụng của bộ truyền tín hiệu PR 5220

Nhờ khả năng xử lý nhanh và giao tiếp đa dạng, PR 5220 được ứng dụng rộng rãi trong:

Cân silo, cân bồn, cân phễu
Hệ thống định lượng tự động
Dây chuyền sản xuất thực phẩm & đồ uống
Ngành dược phẩm, hóa chất
Máy móc OEM và hệ thống đóng gói

Kết luận

Bộ truyền tín hiệu PR 5220 Minebea Intec là giải pháp toàn diện cho các hệ thống cân công nghiệp hiện đại, kết hợp giữa độ chính xác cao, khả năng định lượng thông minh và tích hợp tự động hóa linh hoạt. Với nhiều phiên bản truyền thông, hiệu chuẩn nhanh và thiết kế gọn nhẹ, PR 5220 không chỉ giúp tối ưu hiệu suất vận hành mà còn giảm chi phí lắp đặt và bảo trì cho doanh nghiệp.

Quý khách có nhu cầu mua Bộ truyền tín hiệu PR 5220 Minebea Intec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.

Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.

Chúng tôi rất hân hạnh khi được phục vụ quý khách!.

Thông số kỹ thuật
Tài liệu kỹ thuật

Bộ truyền tín hiệu PR 5220 Minebea Intec Catalog
