Bộ truyền tín hiệu Link E là dòng thiết bị xử lý tín hiệu cân hiện đại do Minebea Intec phát triển, hướng đến các hệ thống cân công nghiệp yêu cầu độ chính xác cao, tốc độ xử lý nhanh và khả năng tích hợp tự động hóa linh hoạt. Thiết bị nổi bật với màn hình cảm ứng tích hợp, cấu hình dễ dàng qua trình duyệt web, cùng nhiều chuẩn truyền thông công nghiệp phổ biến.
Link E (PR5215) đặc biệt phù hợp cho các ứng dụng cân bồn, cân phễu, cân máy OEM trong ngành thực phẩm, dược phẩm, hóa chất và vật liệu xây dựng.
Tổng quan bộ truyền tín hiệu Link E Minebea Intec
Link E là bộ khuếch đại – truyền tín hiệu cân nhỏ gọn, gắn DIN rail, cho phép thu nhận và xử lý tín hiệu từ loadcell điện trở (strain gauge) với độ ổn định cao. Nhờ Smart Calibration, người dùng có thể hiệu chuẩn hệ thống không cần quả cân, giúp rút ngắn thời gian lắp đặt và bảo trì.
Ưu điểm nổi bật của Link E:
-
Xử lý tín hiệu cân nhanh và chính xác
-
Màn hình cảm ứng TFT hiển thị rõ ràng, dễ thao tác
-
Cấu hình trực tiếp qua web browser
-
Hỗ trợ nhiều chuẩn Fieldbus thông dụng
-
Tích hợp 3 ngõ vào / 3 ngõ ra số cho các tác vụ điều khiển đơn giản
-
Thiết kế gọn nhẹ, lắp đặt nhanh trên DIN rail
Các model bộ truyền tín hiệu Link E (PR5215)
Link E được cung cấp với nhiều model khác nhau, giúp người dùng lựa chọn linh hoạt theo nhu cầu giao tiếp và tín hiệu ngõ ra.
| Model | Mô tả | Mã đặt hàng |
|---|
| PR5215/00 |
Phiên bản cơ bản |
9405 152 15001 |
| PR5215/01 |
Cơ bản + Profibus-DP |
9405 152 15011 |
| PR5215/04 |
Cơ bản + DeviceNet |
9405 152 15041 |
| PR5215/05 |
Cơ bản + CC-Link |
9405 152 15051 |
| PR5215/06 |
Cơ bản + Profinet |
9405 152 15061 |
| PR5215/07 |
Cơ bản + Ethernet/IP |
9405 152 15071 |
| PR5215/10 |
Cơ bản + 1 ngõ ra analog 0/4–20 mA |
9405 152 15101 |
| PR5215/11 |
Analog 0/4–20 mA + Profibus-DP |
9405 152 15111 |
Thông số kỹ thuật bộ truyền tín hiệu Link E Minebea Intec
Dưới đây là bảng thông số kỹ thuật chi tiết của Link E (PR5215), trình bày rõ ràng và dễ tra cứu.
Thông số cơ khí & nguồn cấp
| Thông số | Giá trị |
|---|
| Kiểu lắp đặt |
DIN rail 35 mm (DIN 46277) |
| Chuẩn bảo vệ |
IP20 |

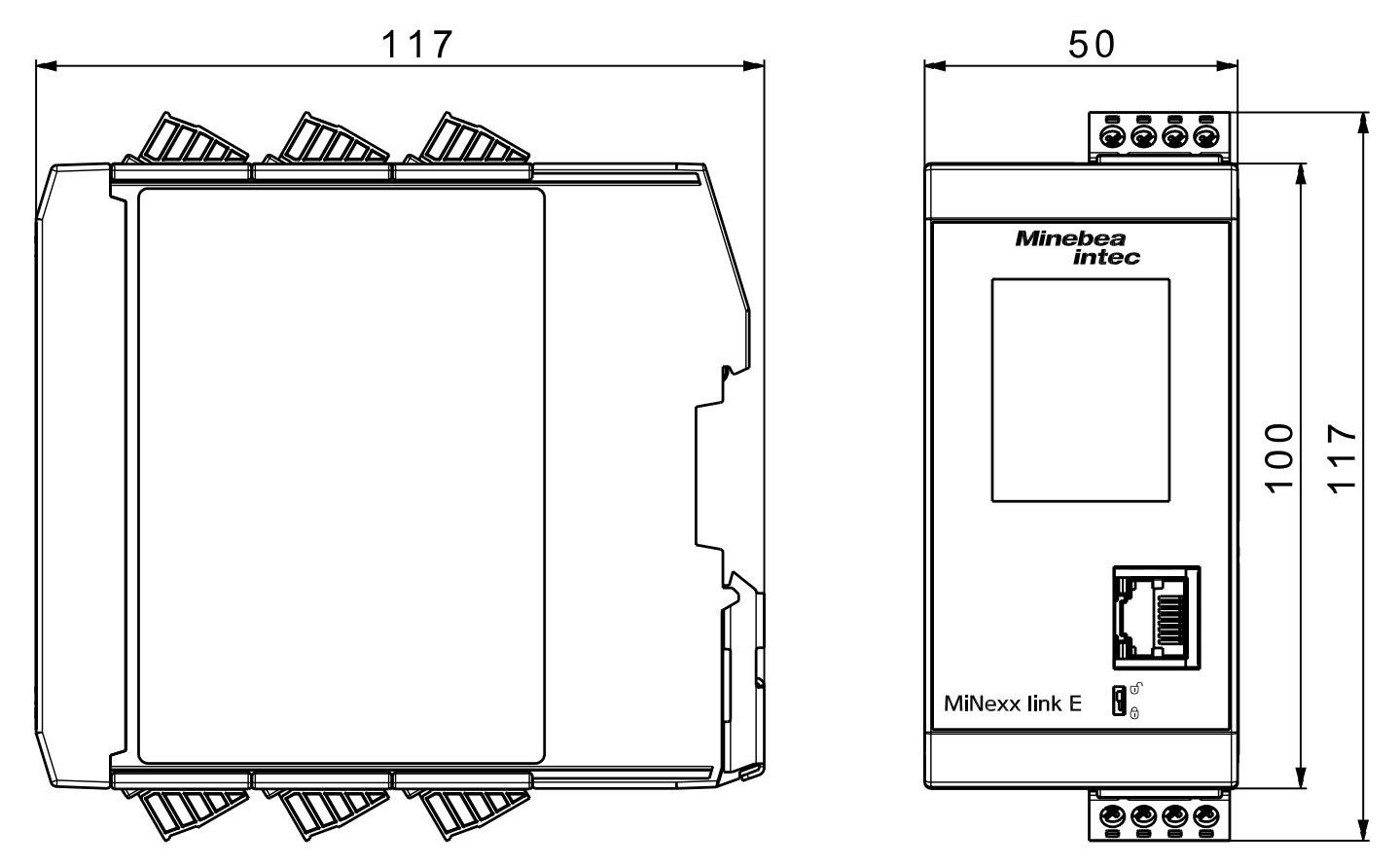

| Kích thước |
117 × 50 × 117 mm |
| Trọng lượng |
0.30 kg |
| Nguồn cấp |
24 VDC (+10% / −15%) |
| Công suất tiêu thụ |
Tối đa 9 W |
Màn hình & hiển thị
| Thông số | Giá trị |
|---|
| Loại màn hình |
TFT LCD cảm ứng |
| Kích thước |
1.77 inch |
| Vùng hiển thị |
30 × 37 mm |
Kết nối loadcell & đo lường
| Thông số | Giá trị |
|---|
| Loại loadcell |
Strain gauge, 4 dây hoặc 6 dây |
| Điện áp cấp loadcell |
5 VDC (±2.5 VDC), chống ngắn mạch |
| Trở kháng tối thiểu |
75 Ω |
| Tín hiệu vào |
0 – 20 mV |
| Độ tuyến tính |
< 0.01% |
| Độ phân giải sử dụng |
0.5 µV/d |
| Thời gian đo |
10 ms – 640 ms |
| Bộ lọc số |
Low pass bậc 4 (Bessel, Butterworth, aperiodic) |
Ngõ vào / ngõ ra
| Hạng mục | Thông số |
|---|
| Ngõ vào số |
3, cách ly quang, max 30 VDC |
| Ngõ ra số |
3, optocoupler, max 30 VDC / 30 mA |
| Ngõ ra analog (tùy chọn) |
0/4–20 mA, 20.000 divisions, tải max 500 Ω |
Giao tiếp & truyền thông
| Giao tiếp | Hỗ trợ |
|---|
| Ethernet |
TCP/IP, Modbus TCP |
| Cấu hình |
Qua web browser |
| IP address |
DHCP hoặc cài đặt thủ công |
| Fieldbus (tùy chọn) |
Profibus-DP, DeviceNet, CC-Link, Profinet, Ethernet/IP |
| Serial |
RS485 |
| Giao thức |
Modbus RTU, SMA, hiển thị từ xa |
Môi trường & chứng chỉ
| Thông số | Giá trị |
|---|
| Nhiệt độ làm việc |
-10 °C đến +55 °C |
| Nhiệt độ lưu trữ |
-40 °C đến +70 °C |
| Chứng chỉ |
CE, EN 61326, RoHS, REACH |
Ứng dụng của bộ truyền tín hiệu Link E
Với thiết kế nhỏ gọn và khả năng tích hợp cao, Link E Minebea Intec được ứng dụng rộng rãi trong:
-
Hệ thống cân bồn, cân phễu, cân máy
-
Dây chuyền sản xuất thực phẩm & đồ uống
-
Ngành dược phẩm, hóa chất
-
Máy móc OEM
-
Các hệ thống tự động hóa công nghiệp cần truyền tín hiệu cân nhanh và ổn định
Kết luận
Bộ truyền tín hiệu Link E Minebea Intec là giải pháp tối ưu cho các hệ thống cân công nghiệp hiện đại, nơi yêu cầu độ chính xác cao, cấu hình nhanh và khả năng tích hợp linh hoạt. Với màn hình cảm ứng, Smart Calibration, hỗ trợ nhiều chuẩn Fieldbus và thiết kế gọn nhẹ gắn DIN rail, Link E giúp doanh nghiệp giảm thời gian lắp đặt, nâng cao hiệu suất vận hành và tối ưu chi phí lâu dài.
