Bộ truyền tín hiệu PR 5230 là thiết bị xử lý tín hiệu cân cao cấp do Minebea Intec phát triển, chuyên dùng cho các hệ thống cân silo, cân bồn và cân phễu trong môi trường công nghiệp khắc nghiệt. Sản phẩm nổi bật với vỏ inox IP65, màn hình hiển thị tích hợp, khả năng xử lý nhanh lên đến 120.000 increments và phần mềm định lượng EasyFill® được tích hợp sẵn.
PR 5230 không chỉ đáp ứng yêu cầu độ chính xác cao mà còn mang lại sự linh hoạt trong tích hợp tự động hóa, giúp doanh nghiệp tối ưu quy trình sản xuất và giảm thời gian dừng máy.
Tổng quan bộ truyền tín hiệu PR 5230 Minebea Intec
PR 5230 là bộ khuếch đại – truyền tín hiệu cân đa năng, cho phép xử lý tín hiệu từ loadcell analog và digital với độ ổn định cao. Thiết kế field housing giúp thiết bị có thể lắp đặt trực tiếp ngoài hiện trường, không phụ thuộc vào điều kiện môi trường xung quanh.
Các ưu điểm nổi bật:
-
Xử lý tín hiệu cân nhanh, chính xác và ổn định
-
Màn hình LCD tích hợp giúp giám sát trạng thái trực tiếp
-
Hiệu chuẩn nhanh bằng Smart Calibration không cần quả cân
-
Tích hợp sẵn EasyFill® cho định lượng một thành phần
-
Hỗ trợ dịch vụ từ xa, hạn chế tối đa thời gian dừng sản xuất
-
Tùy chọn kết nối loadcell an toàn nội tại cho khu vực ATEX
Các model và tùy chọn của PR 5230
PR 5230 được cung cấp dưới dạng thiết bị chuẩn, sau đó cấu hình linh hoạt thông qua các option phần cứng và giao tiếp truyền thông.
Một số option phổ biến
| Option | Chức năng |
|---|
| C11 |
Ngõ ra analog 0/4–20 mA |
| C21 |
Profibus DP |
| C24 |
DeviceNet |
| C25 |
CC-Link |
| C26 |
Profinet |
| C27 |
Ethernet/IP |
| WE1 |
Kết nối loadcell an toàn nội tại cho khu vực Ex |
| Y2 |
Phù hợp ATEX Zone 2/22 |
Thông số kỹ thuật bộ truyền tín hiệu PR 5230
Dưới đây là bảng thông số kỹ thuật chi tiết của PR 5230 Minebea Intec, trình bày rõ ràng và dễ tham khảo.
Thông số cơ khí & hiển thị
| Thông số | Giá trị |
|---|
| Vỏ bảo vệ |
IP65 |
| Vật liệu |
Inox đánh bóng điện hóa |

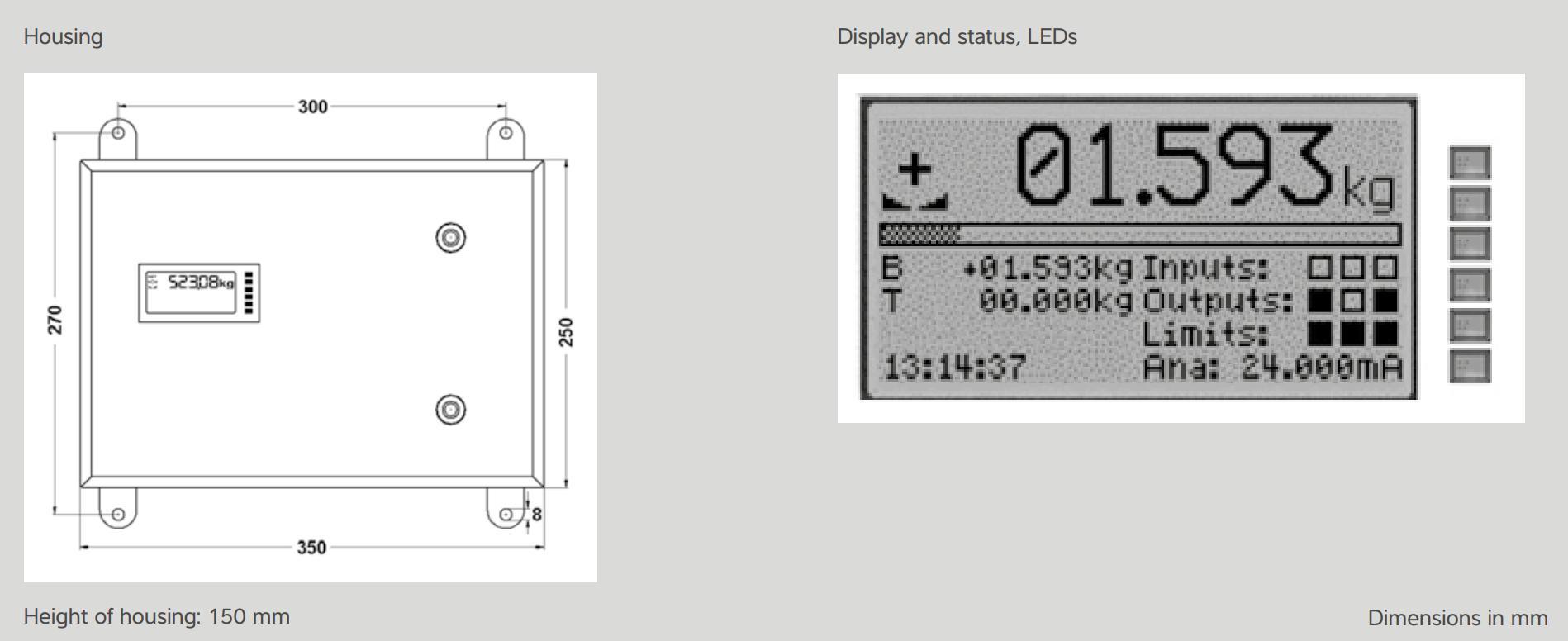

| Kích thước |
350 × 250 × 150 mm |
| Trọng lượng |
1.45 kg |
| Màn hình |
LCD đồ họa, có đèn nền |
| Độ phân giải màn hình |
128 × 64 pixel |
| Phím thao tác |
3 phím (Zero, Tare, Test) |
| Đèn trạng thái |
LED hiển thị trạng thái hoạt động |
Nguồn cấp & môi trường
| Thông số | Giá trị |
|---|
| Nguồn cấp |
100–240 VAC hoặc 24 VDC |
| Công suất tiêu thụ |
11 W |
| Nhiệt độ làm việc |
-10 °C đến +50 °C |
| Nhiệt độ lưu trữ |
-20 °C đến +70 °C |
| Tuân thủ |
RoHS |
| Chứng chỉ |
CE, ATEX (tùy chọn) |
Đo lường & loadcell
| Thông số | Giá trị |
|---|
| Loại loadcell |
Strain gauge (4 dây hoặc 6 dây) |
| Điện áp cấp loadcell |
12 VDC |
| Trở kháng tối thiểu |
75 Ω |
| Tín hiệu vào |
0 – 36 mV |
| Độ phân giải sử dụng |
0.2 µV/d |
| Độ tuyến tính |
< 0.003% |
| Thời gian đo |
5 ms – 1600 ms |
| Bộ lọc số |
Digital filter cho loadcell |
Ngõ vào / ngõ ra
| Hạng mục | Thông số |
|---|
| Ngõ vào số |
3, cách ly quang |
| Ngõ ra số |
3 relay, max 30 VDC / 30 mA |
| Ngõ ra analog (tùy chọn) |
0/4 – 20 mA, 16 bit |
| Cách ly |
Galvanic isolation |
Giao tiếp & truyền thông
| Giao tiếp | Hỗ trợ |
|---|
| Ethernet |
TCP/IP, Modbus TCP |
| IP address |
AutoIP, DHCP, cài đặt thủ công |
| Web server |
Cấu hình & giám sát qua trình duyệt |
| OPC |
OPC Server tích hợp |
| Serial |
RS232, RS422/485 |
| Fieldbus (tùy chọn) |
Profibus DP, Profinet, DeviceNet, CC-Link, Ethernet/IP |
EasyFill® và Smart Calibration – Tối ưu vận hành
PR 5230 được tích hợp EasyFill®, phần mềm định lượng một thành phần dành cho chất lỏng, bột và hạt, cho phép:
-
Cài đặt giá trị mục tiêu, dung sai và bù tràn
-
Điều khiển trực tiếp thông qua I/O tích hợp
-
Giảm đáng kể thời gian lập trình PLC
Tính năng Smart Calibration cho phép hiệu chuẩn cân trực tiếp trên PC không cần quả cân, giúp rút ngắn thời gian lắp đặt và bảo trì hệ thống.
Ứng dụng của bộ truyền tín hiệu PR 5230
PR 5230 được ứng dụng rộng rãi trong:
-
Cân silo, cân bồn, cân phễu công nghiệp
-
Hệ thống định lượng tự động
-
Ngành thực phẩm & đồ uống
-
Dược phẩm, hóa chất
-
Nhà máy vật liệu xây dựng, OEM máy móc
-
Khu vực có yêu cầu chống cháy nổ (ATEX)
Kết luận
Bộ truyền tín hiệu PR 5230 Minebea Intec là giải pháp lý tưởng cho các hệ thống cân công nghiệp cần độ chính xác cao, vận hành ổn định và khả năng lắp đặt ngoài hiện trường. Với màn hình tích hợp, phần mềm EasyFill®, hiệu chuẩn thông minh và nhiều tùy chọn truyền thông, PR 5230 không chỉ nâng cao hiệu quả sản xuất mà còn giúp doanh nghiệp tối ưu chi phí vận hành lâu dài.
