Loadcell C10 HBM là cảm biến lực nén chuyên dụng, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, thử nghiệm vật liệu, kiểm tra lực ép, giám sát lực trong máy móc và các hệ thống cân đo công nghiệp yêu cầu độ chính xác cao. Đây là dòng force transducer của HBM/HBK, nổi bật với kết cấu chắc chắn, độ ổn định tốt, tín hiệu đầu ra cao và nhiều tùy chọn cấu hình để phù hợp với từng bài toán đo lực thực tế.
Khác với loadcell cân bàn hoặc loadcell single point thông thường, Loadcell C10 HBM tập trung vào nhiệm vụ đo lực nén. Sản phẩm có nhiều dải lực danh định từ 2.5kN, 5kN, 10kN, 25kN, 50kN, 100kN, 250kN, 500kN đến 1MN. Với cấp chính xác HBK từ 0.02, tín hiệu đầu ra cao hơn 4mV/V ở nhiều dải tải, tùy chọn cầu đo kép, TEDS, hiệu chuẩn 50%, nhiều kiểu đầu nối và phiên bản tích hợp bộ khuếch đại IO-Link, C10 là lựa chọn phù hợp cho những hệ thống cần đo lực chuyên nghiệp.
Trong sản xuất và kiểm định, sai số lực có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ an toàn của thiết bị và độ tin cậy của dữ liệu thử nghiệm. Vì vậy, lựa chọn đúng Loadcell C10 HBM giúp doanh nghiệp kiểm soát lực nén chính xác hơn, giảm rủi ro sai lệch và nâng cao hiệu quả vận hành trong các quy trình kỹ thuật.
Tóm tắt nhanh về Loadcell C10 HBM
Loadcell C10 HBM là cảm biến lực nén dùng cho ứng dụng tĩnh và động, có dải lực từ 2.5kN đến 1MN, cấp chính xác HBK từ 0.02 đến 0.05, tín hiệu đầu ra thụ động mV/V hoặc IO-Link tùy cấu hình. Sản phẩm làm từ vật liệu không gỉ, có chuẩn IP67 tiêu chuẩn và IP68 tùy chọn cáp tích hợp.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực nén, force transducer.
- Ứng dụng: đo lực nén tĩnh và động.
- Dải lực danh định: 2.5kN đến 1MN.
- Cấp chính xác HBK: 0.02, 0.03, 0.04, 0.05 tùy dải lực.
- Tín hiệu đầu ra: mV/V hoặc IO-Link với bộ khuếch đại VAIO.
- Tín hiệu tiêu chuẩn: 2mV/V hoặc 4mV/V tùy dải lực.
- Cấp bảo vệ: IP67 tiêu chuẩn, IP68 với tùy chọn cáp cố định.
- Tùy chọn: double bridge, TEDS, hiệu chuẩn 50%, adapter, nhiều kiểu đầu nối.
- Ứng dụng phù hợp: máy thử nén, máy ép, kiểm tra lực, đo lực trong nhà máy.
Loadcell C10 HBM là gì?
Loadcell C10 HBM là cảm biến lực nén được dùng để chuyển đổi lực tác động theo phương nén thành tín hiệu điện hoặc dữ liệu số. Sản phẩm thuộc nhóm force transducer, được thiết kế chuyên cho các hệ thống đo lực chính xác trong phòng thí nghiệm, dây chuyền sản xuất, máy thử lực và các ứng dụng công nghiệp.
Ở phiên bản thụ động, C10 xuất tín hiệu mV/V và cần kết nối với bộ khuếch đại, đầu đo hoặc hệ thống thu thập dữ liệu phù hợp. Ở phiên bản tích hợp bộ khuếch đại VAIO, cảm biến hỗ trợ giao tiếp IO-Link, cho phép truyền dữ liệu số, cảnh báo vượt lực, ghi nhớ giá trị đỉnh và tích hợp thuận tiện vào hệ thống tự động hóa.
Loadcell C10 HBM thường được sử dụng trong:
- Máy thử nén vật liệu.
- Máy ép thủy lực, máy ép cơ khí.
- Kiểm tra lực ép linh kiện.
- Giám sát lực trong dây chuyền sản xuất.
- Đo lực trong thiết bị kiểm định.
- Ứng dụng đo lực động.
- Hệ thống kiểm tra độ bền sản phẩm.
- Hệ thống cân đo lực công nghiệp đặc biệt.
Nhờ thiết kế chuyên cho lực nén, C10 phù hợp với các bài toán cần dữ liệu lực ổn định, độ lặp lại tốt và độ tin cậy cao trong thời gian dài.
Cấu tạo và nguyên lý hoạt động của Loadcell C10 HBM
Loadcell C10 HBM có kết cấu dạng cảm biến lực nén hình khối thấp, được thiết kế để chịu tải theo trục. Tùy dải lực, phần tử đàn hồi có thể làm từ nhôm hoặc thép không gỉ. Các phiên bản tải cao có kết cấu hàn kín, tăng độ bền và khả năng làm việc trong môi trường công nghiệp.
Cấu tạo cơ bản
Một Loadcell C10 HBM thường gồm các thành phần chính:
- Thân cảm biến lực nén: tiếp nhận lực nén trực tiếp từ cơ cấu đo.
- Phần tử đàn hồi: biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: ghi nhận biến dạng và chuyển đổi thành tín hiệu đo.
- Vỏ bảo vệ: bảo vệ điểm đo trước tác động môi trường.
- Adapter chân đế: giúp lắp đặt chắc chắn và đúng phương lực.

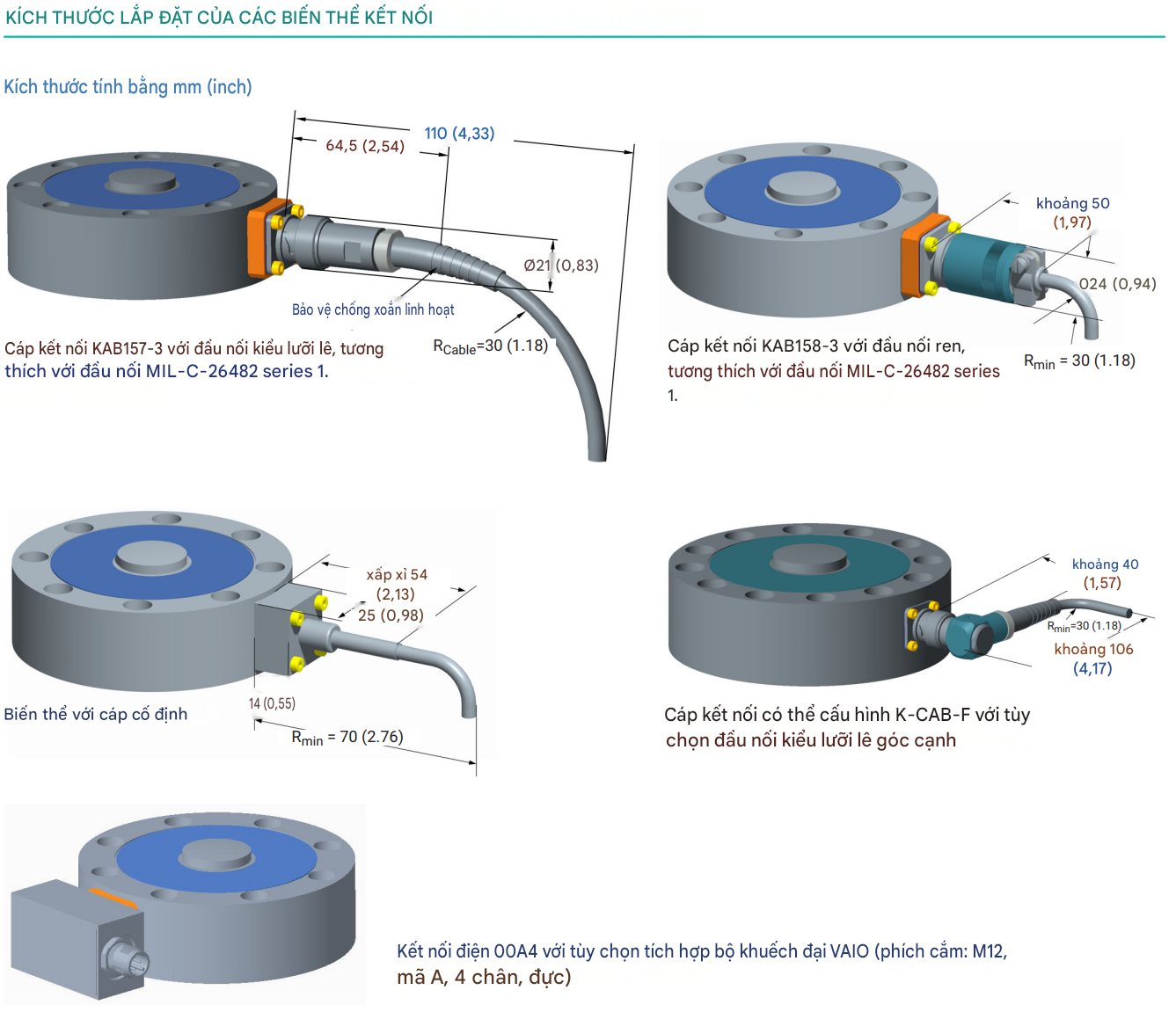

- Kết nối điện: có thể dùng đầu nối bayonet, đầu nối ren, cáp cố định, M12 hoặc các đầu nối tùy chọn.
- Tùy chọn TEDS: lưu thông tin cảm biến theo chuẩn nhận diện điện tử.
- Tùy chọn double bridge: tăng tính dự phòng cho các ứng dụng yêu cầu an toàn.
- Tùy chọn VAIO: tích hợp khuếch đại số với giao tiếp IO-Link.
Nguyên lý hoạt động
Khi lực nén tác động lên Loadcell C10 HBM, phần tử đàn hồi bên trong cảm biến biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của các strain gauge được bố trí trên thân đo. Mạch cầu đo chuyển đổi sự thay đổi điện trở thành tín hiệu tỷ lệ với lực tác động.
Với phiên bản analog, tín hiệu đầu ra dạng mV/V được đưa về bộ khuếch đại để xử lý. Với phiên bản IO-Link, bộ khuếch đại VAIO tích hợp sẽ xử lý tín hiệu ngay trong cảm biến, sau đó truyền dữ liệu số về hệ thống điều khiển. Điều này giúp việc tích hợp với PLC, hệ thống giám sát và các ứng dụng tự động hóa trở nên thuận tiện hơn.
Bảng thông số kỹ thuật Loadcell C10 HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell C10 HBM |
| Loại cảm biến |
Force transducer, cảm biến lực nén |
| Ứng dụng |
Đo lực nén tĩnh và động |
| Dải lực danh định |
2.5kN, 5kN, 10kN, 25kN, 50kN, 100kN, 250kN, 500kN, 1MN |
| Cấp chính xác HBK |
0.02, 0.03, 0.04, 0.05 tùy dải lực |
| Tín hiệu đầu ra thụ động |
mV/V |
| Tín hiệu đầu ra tùy chọn |
IO-Link với bộ khuếch đại VAIO |
| Tín hiệu danh định |
2mV/V hoặc 4mV/V tùy dải lực |
| Điện áp kích thích bản thụ động |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Cấu hình dây |
Mạch 6 dây |
| Nguồn cấp bản IO-Link |
19V đến 30V |
| Chuẩn IO-Link |
IO-Link COM3 |
| Chu kỳ tối thiểu bản VAIO |
< 0.9ms hoặc 0.9ms tùy cấu hình |
| Tốc độ lấy mẫu nội bộ bản VAIO |
40.000 mẫu/giây |
| Tần số cắt bản VAIO |
4kHz |
| Cấp bảo vệ tiêu chuẩn |
IP67 |
| Cấp bảo vệ tùy chọn |
IP68 với cáp cố định |
| Vật liệu phần tử đàn hồi |
Nhôm hoặc thép không gỉ tùy dải lực |
| Nhiệt độ danh định |
-10°C đến +45°C |
| Nhiệt độ vận hành bản thụ động |
-30°C đến +85°C |
| Nhiệt độ vận hành bản VAIO |
-10°C đến +60°C |
| Tải vận hành tối đa |
120% Fnom với hiệu chuẩn 100% |
| Lực phá hủy |
>200% Fnom với hiệu chuẩn 100% |
| Tùy chọn cấu hình |
Double bridge, TEDS, hiệu chuẩn 50%, adapter, IO-Link |
Bảng thông số cho thấy C10 HBM là dòng cảm biến lực nén có khả năng tùy biến cao, phù hợp với cả hệ thống đo analog truyền thống và hệ thống tự động hóa sử dụng IO-Link.
Bảng mã model Loadcell C10 HBM
| Mã sản phẩm |
Dải lực đo |
| 1-C10/2.5kN |
2.5kN |
| 1-C10/5kN |
5kN |
| 1-C10/10kN |
10kN |
| 1-C10/25kN |
25kN |
| 1-C10/50kN |
50kN |
| 1-C10/100kN |
100kN |
| 1-C10/250kN |
250kN |
| 1-C10/500kN |
500kN |
| 1-C10/1MN |
1MN |
Các mã tiêu chuẩn thường phù hợp khi khách hàng cần chọn nhanh theo dải lực. Ngoài ra, dòng C10 còn có thể đặt mã tùy chỉnh theo cấu hình K-C10 với nhiều lựa chọn như cầu đo đơn hoặc cầu đo kép, hiệu chuẩn 100% hoặc 50%, có hoặc không có TEDS, có hoặc không có adapter, đầu nối điện, cáp, bộ khuếch đại VAIO và phiên bản firmware.
Ưu điểm nổi bật của Loadcell C10 HBM
Chuyên dụng cho đo lực nén
Ưu điểm quan trọng nhất của Loadcell C10 HBM là thiết kế chuyên cho lực nén. Điều này giúp cảm biến phù hợp với các ứng dụng như máy ép, máy thử nén, kiểm tra độ bền vật liệu, kiểm tra lực ép linh kiện và giám sát lực trong máy móc.
Độ chính xác cao từ 0.02
C10 có cấp chính xác HBK từ 0.02 tùy dải lực, phù hợp với những ứng dụng cần dữ liệu đo lực đáng tin cậy. Độ chính xác cao giúp giảm sai số, tăng độ lặp lại và hỗ trợ kiểm soát chất lượng hiệu quả hơn.
Tín hiệu đầu ra cao
Dòng C10 có tín hiệu đầu ra cao, hơn 4mV/V ở nhiều dải lực và hơn 2mV/V ở các dải 2.5kN đến 10kN. Tín hiệu cao giúp cải thiện khả năng xử lý dữ liệu, đặc biệt trong các hệ thống đo lực analog.
Nhiều tùy chọn cấu hình
Sản phẩm có nhiều tùy chọn như double bridge, TEDS, hiệu chuẩn 50%, nhiều loại đầu nối, cáp cố định, adapter và phiên bản IO-Link. Nhờ đó, C10 có thể được tùy chỉnh theo từng hệ thống đo lực cụ thể.
Có phiên bản IO-Link hiện đại
Phiên bản tích hợp VAIO hỗ trợ IO-Link, có 2 công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak, cảnh báo vượt lực và cảnh báo nhiệt độ. Đây là lợi thế lớn với các hệ thống tự động hóa cần giám sát trạng thái cảm biến theo thời gian thực.
Ứng dụng thực tế của Loadcell C10 HBM
Loadcell C10 HBM được sử dụng trong đo lực nén, máy thử nén, máy ép, kiểm tra lực linh kiện, giám sát lực trong dây chuyền và các hệ thống đo lực công nghiệp. Với dải lực 2.5kN đến 1MN, sản phẩm phù hợp cho phòng thí nghiệm, nhà máy, trung tâm kiểm định và thiết bị tự động hóa.
Ứng dụng phổ biến gồm:
- Máy thử nén vật liệu.
- Máy ép thủy lực và máy ép cơ khí.
- Kiểm tra lực ép trong lắp ráp.
- Kiểm tra độ bền linh kiện.
- Đo lực trong đồ gá kiểm tra.
- Giám sát lực trong máy sản xuất.
- Đo lực động trong quá trình nhanh.
- Ứng dụng kiểm định chất lượng.
- Hệ thống tự động hóa cần IO-Link.
- Hệ thống đo lực công nghiệp đặc biệt.
Trong các ứng dụng này, cảm biến lực cần có độ ổn định, độ lặp lại và khả năng chịu tải tốt. Loadcell C10 HBM đáp ứng tốt yêu cầu đó nhờ kết cấu bền, tín hiệu mạnh và nhiều cấu hình kỹ thuật.
Cách lựa chọn Loadcell C10 HBM phù hợp
Để chọn đúng Loadcell C10 HBM, người dùng cần xác định dải lực, loại tín hiệu, yêu cầu độ chính xác, môi trường sử dụng và kiểu lắp đặt.
Chọn đúng dải lực
Dải lực cần chọn phải cao hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu hệ thống thường đo lực khoảng 40kN, có thể cân nhắc model 50kN. Với ứng dụng có tải động hoặc va đập, cần tính thêm biên an toàn.
Chọn hiệu chuẩn 100% hoặc 50%
C10 có phiên bản hiệu chuẩn 100% và tùy chọn hiệu chuẩn 50%. Tùy chọn 50% phù hợp khi người dùng muốn tối ưu tín hiệu trong phạm vi lực thấp hơn lực danh định. Khi chọn cấu hình này, cần kiểm tra đúng yêu cầu đo thực tế.
Chọn bản analog hoặc IO-Link
Nếu hệ thống đã có bộ khuếch đại đo lực, phiên bản mV/V thụ động là lựa chọn phù hợp. Nếu cần kết nối với PLC, tự động hóa hoặc giám sát dữ liệu số, phiên bản IO-Link tích hợp VAIO sẽ tiện lợi hơn.
Chọn cầu đo đơn hoặc cầu đo kép
Cầu đo kép phù hợp cho các ứng dụng liên quan đến an toàn, cần tín hiệu dự phòng hoặc kiểm tra chéo. Với các ứng dụng đo lực thông thường, cầu đo đơn giúp tối ưu chi phí và vẫn đảm bảo hiệu quả đo.
Kiểm tra adapter và phụ kiện truyền lực
C10 thường được giao kèm adapter theo cấu hình tiêu chuẩn. Nếu cần giảm chiều cao lắp đặt, có thể chọn không dùng adapter, nhưng khi đó yêu cầu về chất lượng bề mặt lắp đặt sẽ cao hơn. Ngoài ra, người dùng có thể cần thrust piece EDO3 để truyền lực đúng kỹ thuật.
Lưu ý khi lắp đặt và sử dụng Loadcell C10 HBM
Để Loadcell C10 HBM hoạt động chính xác và bền bỉ, kỹ thuật lắp đặt đóng vai trò rất quan trọng. Một số lưu ý cần thực hiện gồm:
- Lắp cảm biến đúng phương chịu lực nén.
- Bề mặt lắp đặt cần phẳng, chắc chắn và đủ độ cứng.
- Không để lực lệch tâm vượt mức cho phép.
- Không vượt quá tải vận hành hoặc lực giới hạn.
- Sử dụng thrust piece, adapter và phụ kiện đúng tải trọng.
- Tránh va đập mạnh lên bề mặt truyền lực.
- Bảo vệ dây tín hiệu khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn lại hệ thống sau khi lắp mới hoặc thay thế.
- Với bản IO-Link, cần kiểm tra nguồn cấp, chân M12 và cấu hình truyền thông.
- Kiểm tra định kỳ tín hiệu zero, độ lặp lại và tình trạng bề mặt truyền lực.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong môi trường đo lực chuyên nghiệp.
Báo giá Loadcell C10 HBM
Giá Loadcell C10 HBM phụ thuộc vào dải lực, cấu hình cầu đo, hiệu chuẩn, kiểu kết nối, tùy chọn TEDS, adapter, phiên bản IO-Link và số lượng đặt mua. Do C10 có nhiều cấu hình tùy chỉnh, giá thực tế cần được báo theo mã model cụ thể.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Phiên bản thụ động mV/V hoặc IO-Link.
- Cầu đo đơn hoặc cầu đo kép.
- Hiệu chuẩn 100% hoặc 50%.
- Có hoặc không có TEDS.
- Có hoặc không có adapter.
- Kiểu đầu nối điện và loại cáp.
- Phụ kiện EDO3 hoặc cáp kết nối.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, ứng dụng thực tế, kiểu lắp đặt, yêu cầu tín hiệu đầu ra, môi trường làm việc và ảnh cảm biến cũ nếu cần thay thế.
Địa chỉ mua Loadcell C10 HBM uy tín
Khi mua Loadcell C10 HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử, cảm biến lực và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng C10, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, tín hiệu, adapter, kiểu kết nối và phụ kiện khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực nén, cân công nghiệp, kiểm tra lực.
- Hỗ trợ chọn phụ kiện, đầu nối và bộ khuếch đại phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell C10 HBM là lựa chọn phù hợp cho các ứng dụng đo lực nén, thử nghiệm vật liệu, kiểm tra lực ép, giám sát lực trong máy móc và hệ thống đo lực công nghiệp cần độ chính xác cao. Với dải lực từ 2.5kN đến 1MN, cấp chính xác HBK từ 0.02, tín hiệu đầu ra cao, tùy chọn mV/V hoặc IO-Link, cùng nhiều cấu hình như double bridge, TEDS, hiệu chuẩn 50% và nhiều kiểu kết nối, sản phẩm đáp ứng tốt các yêu cầu đo lực chuyên nghiệp.
Việc chọn đúng model Loadcell C10 HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực nén, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, cấu hình lắp đặt, phụ kiện truyền lực và điều kiện môi trường để chọn sản phẩm phù hợp.
