Loadcell C11 HBM là cảm biến lực nén mini chuyên dùng cho các ứng dụng đo lực nhỏ, kiểm tra lực trong thiết bị cơ khí, giám sát lực ép, thử nghiệm linh kiện, đo lực trong đồ gá và các hệ thống cần cảm biến có kích thước cực kỳ nhỏ gọn. Với dải lực danh định từ 50N, 100N, 200N, 500N, 1kN đến 2kN, sản phẩm phù hợp cho các bài toán đo lực nén tải nhẹ trong phòng thí nghiệm, thiết bị kiểm tra sản phẩm và máy móc công nghiệp có không gian lắp đặt hạn chế.
Điểm nổi bật của Loadcell C11 HBM là thiết kế nhỏ, mỏng, dễ đặt vào các vị trí mà những dòng loadcell thông thường khó lắp đặt. Sản phẩm là cảm biến lực nén, có cấp chính xác 0.5, tín hiệu đầu ra lớn hơn 1.4mV/V, vật liệu phần tử đàn hồi bằng thép không gỉ và cáp tín hiệu được bọc cách điện fluoropolymer, có shield chống nhiễu.
Trong nhiều ứng dụng sản xuất, việc đo lực không nhất thiết cần cảm biến tải lớn mà cần một cảm biến nhỏ, nhẹ, phản hồi nhanh và đủ bền để tích hợp vào thiết bị. Loadcell C11 HBM đáp ứng tốt nhóm nhu cầu này nhờ trọng lượng chỉ khoảng 6.5g, chiều dài cáp 2m và cấp bảo vệ IP64. Đây là lựa chọn phù hợp cho doanh nghiệp cần kiểm tra lực nén nhỏ trong dây chuyền, đồ gá, thiết bị R&D hoặc hệ thống kiểm soát chất lượng.
Tóm tắt nhanh về Loadcell C11 HBM
Loadcell C11 HBM là cảm biến lực nén mini, có dải lực từ 50N đến 2kN, cấp chính xác 0.5, tín hiệu danh định lớn hơn 1.4mV/V, sử dụng mạch 4 dây, vật liệu thép không gỉ, cấp bảo vệ IP64, cáp shield dài 2m và trọng lượng khoảng 6.5g.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực nén mini.
- Tên kỹ thuật: C11 Force Transducer.
- Dải lực danh định: 50N đến 2kN.
- Cấp chính xác: 0.5.
- Tín hiệu danh định: >1.4mV/V.
- Kiểu đấu dây: mạch 4 dây.
- Điện áp cấp: 1V đến 7V.
- Điện áp tham chiếu: 5V.
- Vật liệu phần tử đàn hồi: thép không gỉ.
- Cáp: fluoropolymer-insulated, shielded cable.
- Chiều dài cáp: 2m.
- Cấp bảo vệ: IP64.
- Trọng lượng: khoảng 6.5g.
- Ứng dụng: đo lực nén nhỏ, kiểm tra lực, đồ gá mini, thiết bị R&D.
Loadcell C11 HBM là gì?
Loadcell C11 HBM là cảm biến lực nén dạng miniature force transducer, dùng để chuyển đổi lực nén thành tín hiệu điện phục vụ đo lường, kiểm tra và giám sát. Sản phẩm được thiết kế cho các ứng dụng cần cảm biến nhỏ gọn, trọng lượng nhẹ và dễ tích hợp vào thiết bị có không gian hẹp.
Khác với các dòng loadcell kéo nén hai chiều, C11 tập trung vào nhiệm vụ đo lực nén. Điều này giúp sản phẩm phù hợp cho các bài toán kiểm tra lực nhấn, lực ép, lực tiếp xúc, lực tác động lên linh kiện hoặc đo lực trong cơ cấu máy nhỏ. Dòng C11 đặc biệt hữu ích trong những vị trí mà người dùng không thể lắp cảm biến kích thước lớn.
Loadcell C11 HBM thường được sử dụng trong:
- Đo lực nén nhỏ trong thiết bị kiểm tra.
- Kiểm tra lực nhấn, lực ép, lực tiếp xúc.
- Đồ gá kiểm tra linh kiện điện tử, cơ khí nhỏ.
- Thiết bị R&D và phòng thí nghiệm.
- Máy kiểm tra sản phẩm mini.
- Hệ thống đo lực trong không gian hẹp.
- Cơ cấu tự động hóa cần cảm biến lực nhỏ.
- Kiểm tra lực trong quá trình lắp ráp.
Với dải lực từ 50N đến 2kN, Loadcell C11 HBM phù hợp cho những ứng dụng cần đo lực nén vừa nhỏ vừa ổn định, đặc biệt khi kích thước cảm biến là yếu tố quan trọng.
Cấu tạo và nguyên lý hoạt động của Loadcell C11 HBM
Loadcell C11 HBM có cấu tạo rất nhỏ gọn, thân cảm biến dạng tròn dẹt, cáp tín hiệu liền thân và bề mặt chịu lực được thiết kế cho lực nén. Tùy theo dải lực, cảm biến có hai nhóm kích thước chính: nhóm 50N đến 200N và nhóm 500N đến 2kN.
Cấu tạo cơ bản
Một Loadcell C11 HBM thường gồm các thành phần chính:
- Thân cảm biến mini: tiếp nhận lực nén trực tiếp.
- Phần tử đàn hồi bằng thép không gỉ: biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: chuyển đổi biến dạng thành tín hiệu điện.
- Cáp tín hiệu có shield: giúp truyền tín hiệu về bộ khuếch đại hoặc thiết bị đo.
- Lớp cách điện fluoropolymer: hỗ trợ độ bền cáp và khả năng làm việc trong môi trường kỹ thuật.
- Cấu trúc mạch 4 dây: đơn giản, dễ đấu nối với các bộ đo tương thích.
- Vỏ bảo vệ IP64: phù hợp cho nhiều môi trường đo lực thông dụng.
Nguyên lý hoạt động
Khi lực nén tác động lên bề mặt đo của Loadcell C11 HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của các strain gauge. Mạch cầu đo sẽ chuyển sự thay đổi điện trở thành tín hiệu điện tỷ lệ với lực tác động.
Tín hiệu đầu ra của C11 là dạng mV/V với giá trị danh định lớn hơn 1.4mV/V. Để sử dụng trong hệ thống đo, cảm biến cần được kết nối với bộ khuếch đại, đầu hiển thị lực hoặc thiết bị thu thập dữ liệu phù hợp. Với mạch 4 dây, việc đấu nối tương đối đơn giản nhưng vẫn cần thực hiện đúng màu dây để tránh sai lệch tín hiệu.
Bảng thông số kỹ thuật Loadcell C11 HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell C11 HBM |
| Tên kỹ thuật |
C11 Force Transducer |
| Loại cảm biến |
Compressive force transducer |
| Ứng dụng |
Đo lực nén nhỏ, kiểm tra lực, đo lực trong không gian hẹp |
| Dải lực danh định |
50N, 100N, 200N, 500N, 1kN, 2kN |
| Cấp chính xác |
0.5 |
| Độ lặp lại trong vị trí lắp không đổi |
0.3% |
| Sai số đảo chiều |
0.3% |
| Creep |
0.3% |
| Hệ số nhiệt độ zero |
0.5%/10K |
| Hệ số nhiệt độ độ nhạy |
0.5%/10K |
| Tín hiệu danh định |
>1.4mV/V |
| Sai lệch zero tối đa |
0.25mV/V |
| Điện trở đầu vào |
350Ω ±2.5% |
| Điện trở đầu ra |
350Ω ±2.5% |
| Dải điện áp cấp |
1V đến 7V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 4 dây |
| Nhiệt độ tham chiếu |
23°C |
| Nhiệt độ danh định |
-20°C đến +100°C |
| Nhiệt độ vận hành |
-20°C đến +120°C |
| Nhiệt độ lưu trữ |
-20°C đến +120°C |
| Lực vận hành tối đa |
150% Fnom |
| Lực giới hạn |
150% Fnom |
| Lực phá hủy |
150% Fnom |
| Tần số cơ bản |
37kHz đến 59kHz tùy dải lực |
| Chuyển vị |
0.016mm đến 0.023mm tùy dải lực |
| Cấp bảo vệ |
IP64 |
| Vật liệu phần tử đàn hồi |
Thép không gỉ |
| Cáp |
Fluoropolymer-insulated, shielded cable |
| Chiều dài cáp |
2m |
| Trọng lượng |
Khoảng 6.5g |
Bảng thông số cho thấy Loadcell C11 HBM là dòng cảm biến lực nén mini, phù hợp cho các ứng dụng lực nhỏ cần kích thước gọn, tín hiệu ổn định và khả năng làm việc trong dải nhiệt rộng.
Bảng mã model Loadcell C11 HBM
| Mã sản phẩm |
Dải lực đo |
| 1-C11/50N-3 |
50N |
| 1-C11/100N-3 |
100N |
| 1-C11/200N-3 |
200N |
| 1-C11/500N-3 |
500N |
| 1-C11/1kN-3 |
1kN |
| 1-C11/2kN-3 |
2kN |
Các mã trên là những model tiêu chuẩn của Loadcell C11 HBM. Khi chọn mua, người dùng cần xác định rõ dải lực cần đo, vị trí lắp đặt, kích thước cảm biến, bộ khuếch đại đang sử dụng và điều kiện môi trường thực tế.
Sơ đồ đấu dây Loadcell C11 HBM
Loadcell C11 HBM sử dụng mạch 4 dây. Theo datasheet, các dây tín hiệu được quy định như sau:
| Chức năng |
Màu dây |
| Input + |
Đỏ |
| Measurement signal + |
Xanh lá |
| Input - |
Đen |
| Measurement signal - |
Trắng |
Khi đấu nối cảm biến, người dùng cần kiểm tra đúng màu dây theo bộ khuếch đại hoặc đầu hiển thị lực đang dùng. Nếu tín hiệu hiển thị ngược chiều hoặc không ổn định, cần kiểm tra lại cực tín hiệu, cực cấp nguồn, nối shield và tình trạng cáp.
Ưu điểm nổi bật của Loadcell C11 HBM
Kích thước cực kỳ nhỏ gọn
Ưu điểm lớn nhất của Loadcell C11 HBM là thiết kế mini. Với kích thước nhỏ và trọng lượng chỉ khoảng 6.5g, cảm biến có thể lắp vào các vị trí hẹp, thiết bị nhỏ hoặc đồ gá đo lực mini mà các dòng loadcell thông thường khó đáp ứng.
Phù hợp đo lực nén nhỏ
C11 được thiết kế chuyên cho lực nén, dải lực từ 50N đến 2kN. Đây là lựa chọn phù hợp cho các bài toán đo lực nhấn, lực ép, lực tiếp xúc, lực nén linh kiện hoặc kiểm tra lực trong thiết bị cơ khí nhỏ.
Tần số cơ bản cao
Dòng C11 có tần số cơ bản từ 37kHz đến 59kHz tùy dải lực. Điều này giúp cảm biến có khả năng phản hồi nhanh, phù hợp với các ứng dụng kiểm tra lực, đo lực trong quy trình nhanh hoặc cần ghi nhận biến đổi lực trong thời gian ngắn.
Dải nhiệt làm việc rộng
Loadcell C11 HBM có thể hoạt động trong dải nhiệt từ -20°C đến +120°C. Đây là lợi thế khi cảm biến được dùng trong môi trường kỹ thuật có nhiệt độ cao hơn mức phòng thí nghiệm thông thường.
Vật liệu thép không gỉ
Phần tử đàn hồi bằng thép không gỉ giúp cảm biến có độ bền tốt, phù hợp với các ứng dụng công nghiệp và thiết bị kiểm tra yêu cầu tuổi thọ ổn định.
Cáp shield chống nhiễu
Cáp tín hiệu của C11 được bọc cách điện fluoropolymer và có shield. Điều này giúp hạn chế nhiễu trong quá trình truyền tín hiệu, đặc biệt khi cảm biến được lắp gần motor, relay, biến tần hoặc các thiết bị điện công nghiệp.
Ứng dụng thực tế của Loadcell C11 HBM
Loadcell C11 HBM được sử dụng trong đo lực nén nhỏ, kiểm tra lực nhấn, lực ép, lực tiếp xúc, thiết bị thử nghiệm, đồ gá sản xuất, máy kiểm tra linh kiện và các hệ thống cần cảm biến lực mini. Với dải lực 50N đến 2kN, sản phẩm phù hợp cho nhiều ứng dụng R&D và công nghiệp nhẹ.
Ứng dụng phổ biến gồm:
- Đo lực nhấn trong thiết bị kiểm tra.
- Kiểm tra lực ép linh kiện.
- Đo lực tiếp xúc trong cơ cấu máy.
- Đồ gá đo lực mini.
- Kiểm tra lực trong ngành điện tử.
- Thiết bị R&D và phòng thí nghiệm.
- Máy kiểm tra sản phẩm nhỏ.
- Kiểm soát lực trong dây chuyền lắp ráp.
- Ứng dụng đo lực ở vị trí hẹp.
- Thiết bị tự động hóa cần cảm biến lực nhỏ.
Trong các ứng dụng này, cảm biến cần nhỏ gọn, đủ nhạy và dễ tích hợp. Loadcell C11 HBM đáp ứng tốt nhờ thiết kế mini, nhiều dải tải nhỏ và tín hiệu đầu ra phù hợp với các bộ khuếch đại đo lực thông dụng.
Cách lựa chọn Loadcell C11 HBM phù hợp
Để chọn đúng Loadcell C11 HBM, người dùng cần xác định dải lực, không gian lắp đặt, độ chính xác yêu cầu, môi trường làm việc và bộ đo tương thích.
Chọn đúng dải lực
Dải lực cần chọn nên lớn hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 150N, model 200N có thể phù hợp. Nếu có tải va đập hoặc lực thay đổi nhanh, nên chọn dải lực cao hơn để bảo vệ cảm biến.
Kiểm tra kích thước lắp đặt

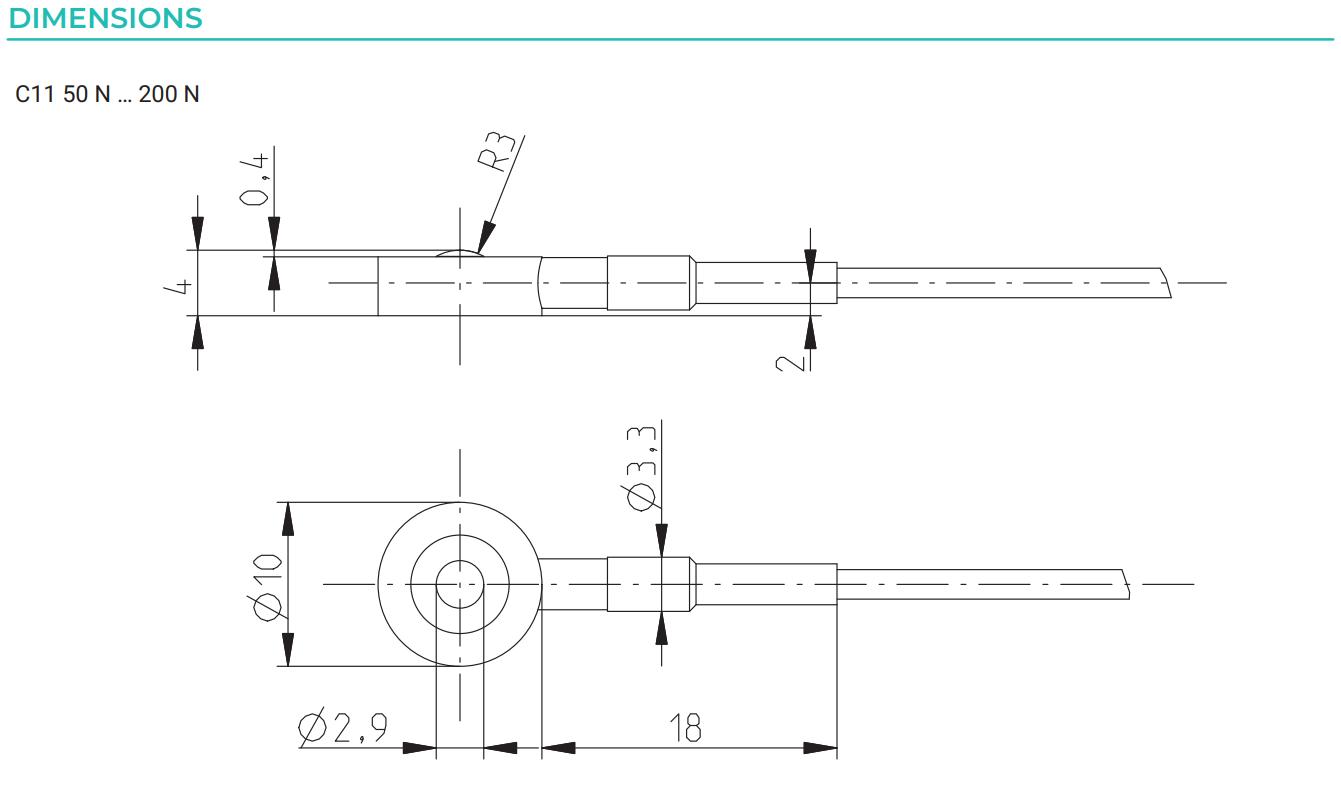

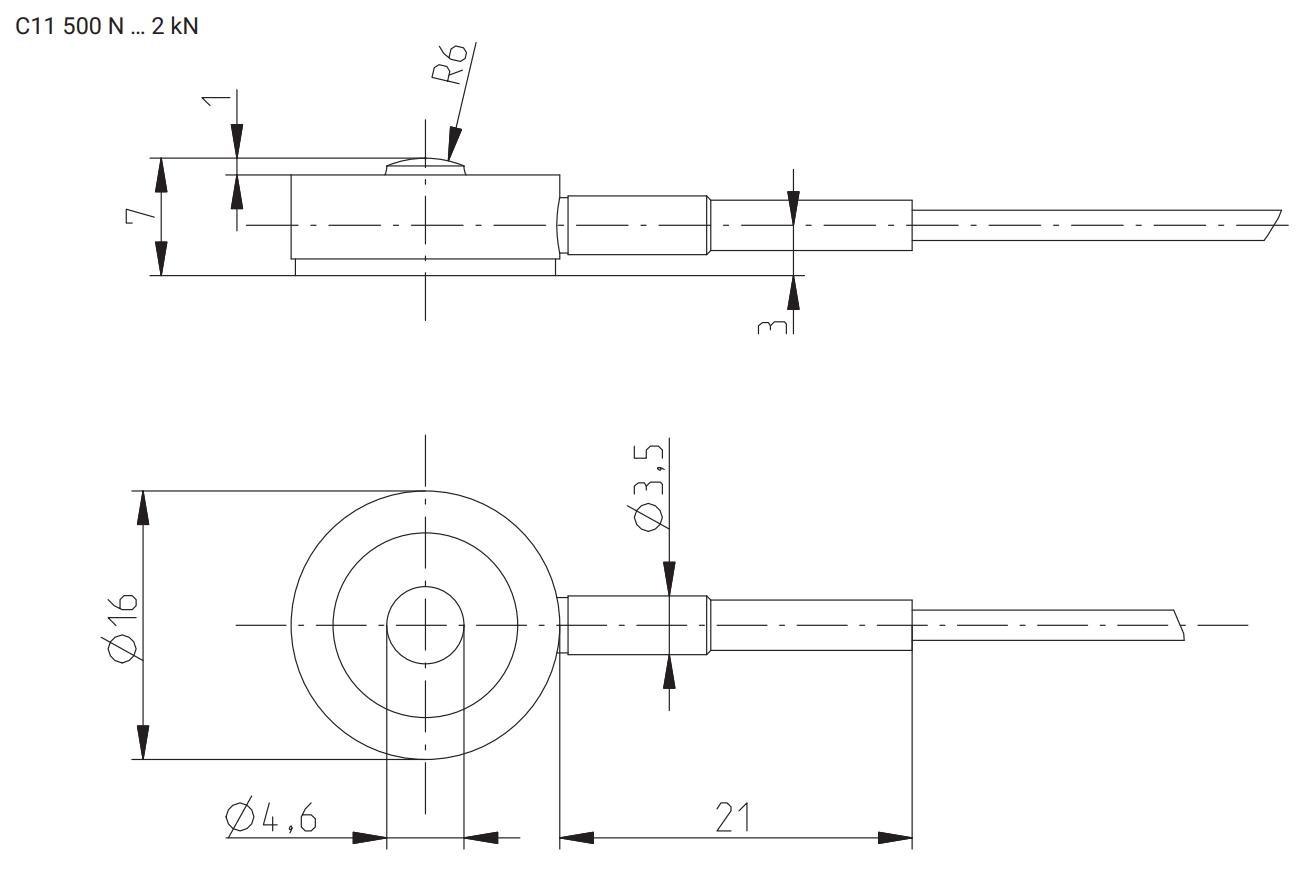

C11 có hai nhóm kích thước chính. Nhóm 50N đến 200N có đường kính thân khoảng 10mm, trong khi nhóm 500N đến 2kN có đường kính thân khoảng 16mm. Người dùng cần kiểm tra không gian lắp, chiều cao, đường đi cáp và bề mặt truyền lực trước khi chọn model.
Chọn bộ khuếch đại phù hợp
Loadcell C11 HBM xuất tín hiệu mV/V, vì vậy cần bộ khuếch đại hoặc đầu hiển thị lực phù hợp với cảm biến cầu điện trở. Khi chọn bộ đo, cần kiểm tra dải điện áp cấp 1V đến 7V, điện áp tham chiếu 5V và khả năng hiệu chuẩn theo dải lực.
Kiểm tra môi trường sử dụng
C11 có cấp bảo vệ IP64, phù hợp với môi trường khô ráo, có bụi nhẹ hoặc ứng dụng kỹ thuật thông thường. Nếu môi trường có nước nhiều, hơi ẩm cao hoặc rửa áp lực, cần có giải pháp bảo vệ bổ sung hoặc chọn dòng cảm biến có cấp bảo vệ cao hơn.
Chú ý đến cáp tín hiệu
Cáp tiêu chuẩn dài 2m. Khi lắp đặt, cần tránh kéo căng, gập gãy hoặc đặt cáp gần nguồn nhiễu mạnh. Nếu cần kéo dài dây, nên sử dụng kỹ thuật đấu nối shield đúng cách để hạn chế nhiễu tín hiệu.
Lưu ý khi lắp đặt và sử dụng Loadcell C11 HBM
Để Loadcell C11 HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực nén.
- Bề mặt truyền lực cần phẳng, sạch và ổn định.
- Không để lực lệch tâm vượt mức cho phép.
- Không sử dụng cảm biến để đo lực kéo.
- Không vượt quá lực vận hành tối đa, lực giới hạn và lực phá hủy.
- Tránh va đập trực tiếp vào thân cảm biến.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không đặt cáp sát motor, biến tần hoặc dây nguồn công suất lớn.
- Đấu dây đúng màu: đỏ, xanh lá, đen, trắng theo sơ đồ.
- Dùng bộ khuếch đại phù hợp với tín hiệu mV/V.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Kiểm tra định kỳ zero, tín hiệu và tình trạng cáp.
Lắp đặt đúng giúp cảm biến duy trì độ ổn định, hạn chế sai số và kéo dài tuổi thọ trong các ứng dụng đo lực nén mini.
Báo giá Loadcell C11 HBM
Giá Loadcell C11 HBM phụ thuộc vào dải lực, số lượng đặt mua, tình trạng hàng, yêu cầu chứng từ và thiết bị đi kèm. Các model 50N, 100N, 200N, 500N, 1kN và 2kN có thể có mức giá khác nhau tùy nhu cầu thực tế.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Model 1-C11/50N-3, 1-C11/100N-3, 1-C11/200N-3, 1-C11/500N-3, 1-C11/1kN-3 hoặc 1-C11/2kN-3.
- Số lượng mua lẻ hoặc mua theo dự án.
- Tình trạng hàng có sẵn hoặc đặt nhập.
- Nhu cầu bộ khuếch đại, đầu hiển thị hoặc thiết bị thu thập dữ liệu.
- Yêu cầu hóa đơn, CO/CQ hoặc tài liệu kỹ thuật.
- Nhu cầu tư vấn lắp đặt, hiệu chuẩn và tích hợp hệ thống.
- Ứng dụng thay thế cảm biến cũ hay lắp mới.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, hình ảnh vị trí lắp đặt, ứng dụng thực tế, loại bộ khuếch đại đang dùng và yêu cầu chứng từ nếu có.
Địa chỉ mua Loadcell C11 HBM uy tín
Khi mua Loadcell C11 HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực mini để được tư vấn đúng kỹ thuật. Với dòng C11, việc chọn đúng dải lực và phương án lắp đặt rất quan trọng vì cảm biến có kích thước nhỏ và chuyên dùng cho lực nén.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực nén nhỏ, kiểm tra lực, R&D.
- Hỗ trợ chọn bộ khuếch đại, đầu hiển thị phù hợp.
- Hỗ trợ thay thế cảm biến cũ theo thông số thực tế.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell C11 HBM là lựa chọn phù hợp cho các ứng dụng đo lực nén nhỏ, kiểm tra lực nhấn, lực ép, lực tiếp xúc, đồ gá mini, thiết bị R&D và các hệ thống cần cảm biến lực có kích thước cực kỳ nhỏ gọn. Với dải lực từ 50N đến 2kN, cấp chính xác 0.5, tín hiệu danh định >1.4mV/V, vật liệu thép không gỉ, cáp shield dài 2m, cấp bảo vệ IP64 và trọng lượng chỉ khoảng 6.5g, sản phẩm đáp ứng tốt nhiều nhu cầu đo lực trong không gian hẹp.
Việc chọn đúng model Loadcell C11 HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực nén mini, hãy kiểm tra kỹ dải lực, kích thước lắp đặt, bộ khuếch đại và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell C11 HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
