Loadcell C6B HBM là cảm biến lực nén tải lớn chuyên dùng cho các ứng dụng đo lực công nghiệp nặng, kiểm tra tải trọng, thử nghiệm kết cấu, máy ép, hệ thống kiểm định lực và các dây chuyền sản xuất cần đo lực nén với độ ổn định cao. Với dải lực danh định từ 200kN, 500kN, 1MN, 2MN, 5MN đến 10MN, sản phẩm phù hợp cho những bài toán đo lực có tải trọng rất lớn, nơi các dòng loadcell thông thường không thể đáp ứng.
Điểm nổi bật của Loadcell C6B HBM là kết cấu chắc chắn, thân đo bằng thép không gỉ, vùng đo được hàn kín và có phiên bản đạt cấp bảo vệ IP68 khi dùng cáp cố định. Đây là những yếu tố quan trọng giúp cảm biến hoạt động bền bỉ trong môi trường công nghiệp nặng, nơi thường có rung động, lực ép lớn, bụi, ẩm và yêu cầu vận hành liên tục.
Ngoài phiên bản thụ động mV/V truyền thống, Loadcell C6B HBM còn có thể được cấu hình với bộ khuếch đại tích hợp để xuất tín hiệu 0-10V hoặc 4-20mA. Bên cạnh đó, sản phẩm có nhiều tùy chọn phụ kiện truyền lực như spherical cap ZK, load button ZL và thrust piece EPO3, giúp tối ưu độ chính xác trong từng kiểu lắp đặt thực tế.
Tóm tắt nhanh về Loadcell C6B HBM
Loadcell C6B HBM là cảm biến lực nén công nghiệp tải lớn, có dải lực từ 200kN đến 10MN, cấp chính xác HBK 0.5, tín hiệu danh định 2mV/V, thân đo hàn kín bằng thép không gỉ, cấp bảo vệ IP68 với cáp cố định và có tùy chọn amplifier 0-10V hoặc 4-20mA.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực nén tải lớn.
- Dải lực danh định: 200kN đến 10MN.
- Cấp chính xác: HBK accuracy class 0.5.
- Tín hiệu tiêu chuẩn: 2mV/V.
- Tùy chọn tín hiệu: 0-10V hoặc 4-20mA.
- Cấp bảo vệ: IP68 với cáp cố định, IP67 với đầu nối bayonet, IP64 với đầu nối ren.
- Vật liệu phần tử đàn hồi: thép không gỉ.
- Bảo vệ điểm đo: thân đo hàn kín.
- Phụ kiện truyền lực: ZK, ZL, EPO3.
- Ứng dụng: đo lực nén, kiểm tra tải trọng, máy ép, thử nghiệm kết cấu, đo lực công nghiệp nặng.
Loadcell C6B HBM là gì?
Loadcell C6B HBM là cảm biến lực nén dạng force transducer, được thiết kế để chuyển đổi lực nén lớn thành tín hiệu điện phục vụ đo lường, giám sát và điều khiển. Dòng C6B thuộc nhóm cảm biến lực công nghiệp nặng, chuyên dùng cho những ứng dụng có tải trọng cao từ hàng trăm kN đến hàng chục MN.
Khác với các dòng cảm biến lực nhỏ dùng cho đồ gá hoặc máy kiểm tra linh kiện, C6B tập trung vào các hệ thống lực lớn như máy ép thủy lực, thử nghiệm kết cấu thép, kiểm định tải trọng, hệ thống cân lực lớn và thiết bị thử nghiệm công nghiệp. Sản phẩm có thiết kế hình trụ chắc chắn, bề mặt chịu lực lớn và khả năng kết hợp với nhiều phụ kiện truyền lực khác nhau.
Loadcell C6B HBM thường được ứng dụng trong:
- Máy ép thủy lực tải lớn.
- Hệ thống kiểm tra lực nén công nghiệp.
- Thử nghiệm kết cấu, dầm, cột, vật liệu xây dựng.
- Kiểm định tải trọng lớn.
- Hệ thống đo lực trong nhà máy thép, cơ khí nặng.
- Thiết bị thử nghiệm cầu đường, bê tông, kết cấu.
- Cân đo lực trong công nghiệp nặng.
- Hệ thống giám sát lực nén trong dây chuyền sản xuất.
Với dải lực lên đến 10MN, C6B HBM là lựa chọn phù hợp cho các đơn vị cần cảm biến lực nén có độ bền cao, khả năng chịu tải lớn và cấu hình lắp đặt linh hoạt.

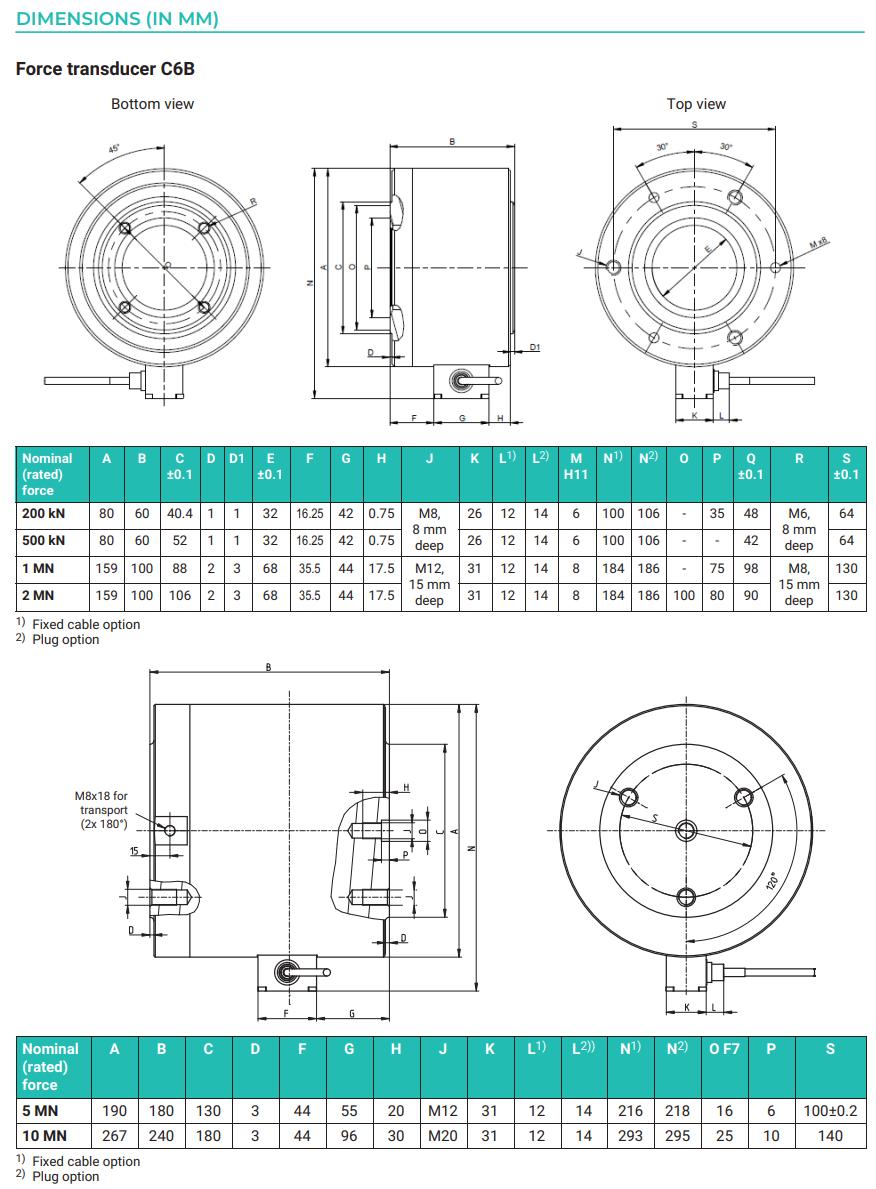

Cấu tạo và nguyên lý hoạt động của Loadcell C6B HBM
Loadcell C6B HBM có kết cấu thân trụ lớn, vật liệu thép không gỉ và thân đo được hàn kín. Tùy cấu hình, cảm biến có thể dùng cáp cố định, đầu nối bayonet, đầu nối ren hoặc đầu nối M12 khi dùng amplifier tích hợp.
Cấu tạo cơ bản
Một Loadcell C6B HBM thường gồm các thành phần chính:
- Thân cảm biến lực nén: chịu tải nén trực tiếp từ hệ thống.
- Phần tử đàn hồi bằng thép không gỉ: tạo biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: chuyển đổi biến dạng cơ học thành tín hiệu điện.
- Thân đo hàn kín: bảo vệ vùng đo khỏi bụi, ẩm và tác động môi trường.
- Cáp hoặc đầu nối tín hiệu: hỗ trợ nhiều cấu hình kết nối khác nhau.
- Tùy chọn TEDS: hỗ trợ nhận diện cảm biến theo chuẩn điện tử.
- Tùy chọn amplifier VA1: xuất tín hiệu 0-10V.
- Tùy chọn amplifier VA2: xuất tín hiệu 4-20mA.
- Phụ kiện truyền lực: spherical cap ZK, load button ZL, thrust piece EPO3.
Nguyên lý hoạt động
Khi lực nén tác động lên Loadcell C6B HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này được strain gauge ghi nhận và chuyển thành tín hiệu điện tỷ lệ với lực nén.
Ở phiên bản không tích hợp amplifier, cảm biến xuất tín hiệu mV/V với độ nhạy danh định 2mV/V. Tín hiệu này cần được đưa về bộ khuếch đại, đầu cân lực hoặc thiết bị thu thập dữ liệu để xử lý. Ở phiên bản tích hợp amplifier, tín hiệu được chuyển đổi ngay trong cảm biến thành 0-10V hoặc 4-20mA, giúp kết nối thuận tiện hơn với PLC hoặc hệ thống điều khiển công nghiệp.
Bảng thông số kỹ thuật Loadcell C6B HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell C6B HBM |
| Loại cảm biến |
Compressive force transducer |
| Ứng dụng |
Đo lực nén tải lớn, kiểm tra tải, máy ép, thử nghiệm kết cấu |
| Dải lực danh định |
200kN, 500kN, 1MN, 2MN, 5MN, 10MN |
| Cấp chính xác |
HBK accuracy class 0.5 |
| Tín hiệu danh định |
2mV/V |
| Dải tín hiệu khi chưa chỉnh định |
2 đến 2.48mV/V |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 6 dây |
| Điện trở đầu vào |
380Ω đến 420Ω |
| Điện trở đầu ra |
280Ω đến 360Ω |
| Điện trở cách điện |
>5GΩ |
| Độ creep tương đối |
0.06% |
| Hệ số nhiệt độ độ nhạy |
0.1%/10K |
| Hệ số nhiệt độ zero |
0.05%/10K |
| Nhiệt độ danh định |
-10°C đến +70°C |
| Nhiệt độ vận hành |
-30°C đến +85°C |
| Nhiệt độ lưu trữ |
-50°C đến +85°C |
| Lực vận hành tối đa |
150% Fnom |
| Lực giới hạn |
150% Fnom |
| Lực phá hủy |
>200% hoặc >180% Fnom tùy dải lực |
| Vật liệu phần tử đàn hồi |
Thép không gỉ |
| Bảo vệ điểm đo |
Thân đo hàn kín |
| Cấp bảo vệ bản cáp cố định |
IP68 |
| Cấp bảo vệ bản đầu nối bayonet |
IP67 |
| Cấp bảo vệ bản đầu nối ren |
IP64 |
| Chiều dài cáp tiêu chuẩn |
6m hoặc 15m tùy cấu hình |
| Tùy chọn amplifier |
VA1 0-10V, VA2 4-20mA |
| Phụ kiện truyền lực |
Spherical cap ZK, load button ZL, thrust piece EPO3 |
Bảng thông số cho thấy Loadcell C6B HBM là dòng cảm biến lực nén chuyên cho tải lớn, có kết cấu bền, khả năng bảo vệ môi trường tốt và nhiều tùy chọn lắp đặt để tối ưu độ chính xác trong thực tế.
Bảng mã model Loadcell C6B HBM
| Mã sản phẩm |
Dải lực đo |
| 1-C6B/200KN |
200kN |
| 1-C6B/500KN |
500kN |
| 1-C6B/1 MN |
1MN |
| 1-C6B/2MN |
2MN |
| 1-C6B/5MN |
5MN |
| 1-C6B/10MN |
10MN |
Các mã tiêu chuẩn thường là preferred types, thường có cáp 6m, đầu dây tự do và không TEDS. Ngoài ra, khách hàng có thể đặt cấu hình K-C6B với nhiều tùy chọn như chỉnh định output, TEDS, phụ kiện truyền lực, bảo vệ đầu cắm, kiểu kết nối điện, cáp cố định, đầu nối bayonet, đầu nối ren, M12 8 pin hoặc amplifier tích hợp.
Tùy chọn tín hiệu của Loadcell C6B HBM
Phiên bản mV/V tiêu chuẩn
Phiên bản tiêu chuẩn của Loadcell C6B HBM xuất tín hiệu 2mV/V và dùng mạch 6 dây. Đây là lựa chọn phù hợp cho các hệ thống đã có bộ khuếch đại đo lực, đầu hiển thị lực, thiết bị thu thập dữ liệu hoặc bộ điều khiển chuyên dụng.
Phiên bản VA1 0-10V
Phiên bản tích hợp amplifier VA1 cho tín hiệu đầu ra 0-10V, tín hiệu danh định 10V, zero signal 0V và dải tín hiệu từ -0.3V đến 11V. Đây là lựa chọn phù hợp cho PLC hoặc bộ điều khiển có ngõ vào analog voltage.
Phiên bản VA2 4-20mA
Phiên bản tích hợp amplifier VA2 cho tín hiệu đầu ra 4-20mA, tín hiệu danh định 16mA, zero signal 4mA và dải tín hiệu từ 3mA đến 21mA. Tín hiệu dòng phù hợp cho môi trường công nghiệp cần truyền tín hiệu ổn định hơn trong khoảng cách xa.
Tùy chọn chỉnh định rated output
C6B có thể được đặt với tùy chọn adjusted rated output. Khi chọn cấu hình này, cảm biến có thể được chỉnh về tín hiệu danh định chính xác, hỗ trợ việc kết nối song song nhiều cảm biến hoặc tối ưu độ đồng nhất tín hiệu trong hệ thống đo.

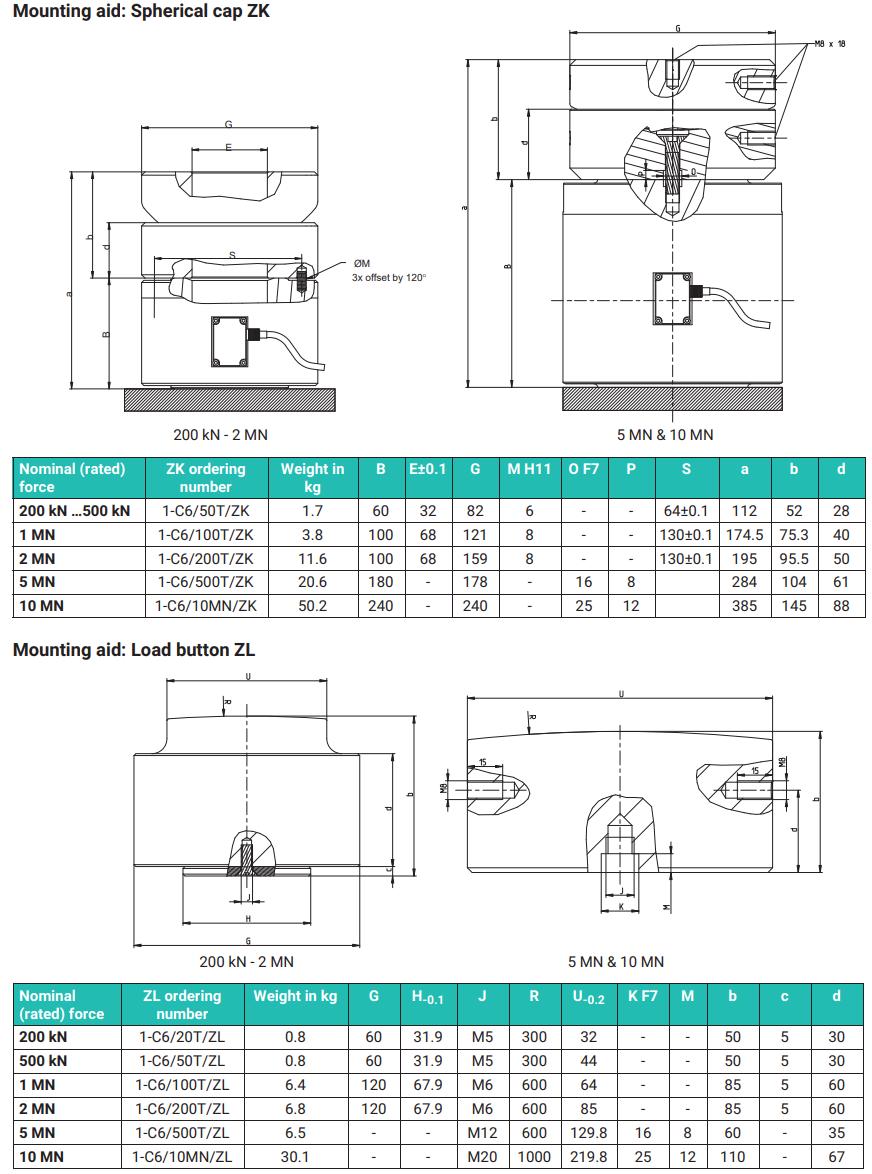

Phụ kiện truyền lực cho Loadcell C6B HBM
Spherical cap ZK
Spherical cap ZK là phụ kiện hỗ trợ truyền lực nén, giúp cải thiện khả năng tự căn chỉnh khi lực tác động không hoàn toàn lý tưởng. Phụ kiện này phù hợp với nhiều dải lực từ 200kN đến 10MN.
Load button ZL
Load button ZL được dùng để truyền lực trực tiếp vào cảm biến. Khi sử dụng đúng cấu hình, phụ kiện này giúp cải thiện độ lặp lại và giảm sai số trong quá trình đo lực nén.
Thrust piece EPO3
Thrust piece EPO3 thường được sử dụng kết hợp với load button ZL để tạo cụm truyền lực ổn định hơn. Đây là lựa chọn phù hợp cho các hệ thống đo lực lớn cần lắp đặt chắc chắn và kiểm soát lực tốt.
Lưu ý khi chọn phụ kiện
C6B có thể dùng với tấm nén cứng, load button ZL, cụm ZL + EPO hoặc spherical cap ZK. Mỗi phương án lắp đặt sẽ ảnh hưởng đến sai số lặp lại, hysteresis, non-linearity và khả năng chịu lực ngang. Vì vậy, khi chọn cảm biến cần xác định rõ phương án truyền lực ngay từ đầu.
Ưu điểm nổi bật của Loadcell C6B HBM
Chuyên dùng cho lực nén tải lớn
Ưu điểm quan trọng nhất của Loadcell C6B HBM là khả năng đo lực nén trong dải tải rất lớn, từ 200kN đến 10MN. Đây là lựa chọn phù hợp cho máy ép, thử nghiệm kết cấu và các hệ thống đo lực công nghiệp nặng.
Thân đo hàn kín, vật liệu inox bền bỉ
Cảm biến có thân đo hàn kín và phần tử đàn hồi bằng thép không gỉ. Thiết kế này giúp bảo vệ vùng đo tốt hơn, tăng độ bền và phù hợp với các môi trường làm việc khắt khe.
Có phiên bản IP68
Với cấu hình cáp cố định, Loadcell C6B HBM đạt cấp bảo vệ IP68 theo điều kiện thử nghiệm 1m nước trong 100 giờ. Đây là lợi thế lớn khi cảm biến làm việc trong môi trường ẩm, bụi hoặc khu vực công nghiệp nặng.
Nhiều tùy chọn kết nối
C6B có thể chọn cáp cố định 6m hoặc 15m, đầu nối bayonet, đầu nối ren, M12 8 pin hoặc các đầu nối chuyên dụng cho hệ thống đo HBK. Điều này giúp sản phẩm dễ tích hợp với hệ thống hiện có.
Có thể tích hợp amplifier
Phiên bản tích hợp VA1 hoặc VA2 giúp chuyển đổi tín hiệu ngay tại cảm biến, giảm yêu cầu xử lý tín hiệu mV/V bên ngoài và thuận tiện hơn khi kết nối với PLC hoặc hệ thống điều khiển công nghiệp.
Ứng dụng thực tế của Loadcell C6B HBM
Loadcell C6B HBM được sử dụng trong đo lực nén tải lớn, máy ép thủy lực, thử nghiệm kết cấu, kiểm định tải trọng, hệ thống kiểm tra lực công nghiệp và các dây chuyền sản xuất nặng. Với dải lực 200kN đến 10MN, thân inox hàn kín và tùy chọn IP68, sản phẩm phù hợp cho nhiều môi trường khắt khe.
Ứng dụng phổ biến gồm:
- Máy ép thủy lực công suất lớn.
- Hệ thống thử nghiệm kết cấu thép, bê tông.
- Kiểm định tải trọng lớn.
- Đo lực nén trong ngành cơ khí nặng.
- Hệ thống kiểm tra lực trong nhà máy thép.
- Thiết bị thử tải công trình.
- Dây chuyền sản xuất cần giám sát lực nén.
- Máy kiểm tra vật liệu tải lớn.
- Hệ thống đo lực trong phòng thí nghiệm công nghiệp.
- Ứng dụng đo lực động và tải lặp lại.
Trong các ứng dụng này, cảm biến phải chịu được lực rất lớn, làm việc ổn định và hạn chế sai số do lắp đặt. Loadcell C6B HBM đáp ứng tốt nhờ kết cấu bền, nhiều phụ kiện truyền lực và khả năng cấu hình linh hoạt.
Cách lựa chọn Loadcell C6B HBM phù hợp
Để chọn đúng Loadcell C6B HBM, người dùng cần xác định dải lực, kiểu tín hiệu, cấp bảo vệ, phụ kiện truyền lực và kiểu kết nối điện.
Chọn đúng dải lực
Dải lực cần chọn phải lớn hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu hệ thống đo lực tối đa khoảng 400kN, model 500kN có thể phù hợp. Với máy ép hoặc hệ thống có tải va đập, cần tính thêm biên an toàn.
Chọn phương án truyền lực
Nếu dùng tấm nén cứng, load button ZL, cụm ZL + EPO hoặc spherical cap ZK, sai số thực tế có thể khác nhau. Với yêu cầu độ ổn định cao, nên chọn phụ kiện truyền lực phù hợp ngay từ giai đoạn thiết kế.
Chọn tín hiệu đầu ra
Nếu hệ thống có bộ khuếch đại đo lực, có thể chọn bản mV/V tiêu chuẩn. Nếu cần kết nối PLC analog, có thể chọn bản VA1 0-10V hoặc VA2 4-20mA. Tín hiệu 4-20mA thường phù hợp hơn khi cần truyền tín hiệu xa trong môi trường công nghiệp.
Chọn kiểu kết nối điện
C6B có nhiều kiểu kết nối như cáp cố định, đầu nối bayonet, đầu nối ren, M12 8 pin, D-Sub-HD15, MS plug, ODU plug hoặc không cáp. Người dùng cần chọn đúng kiểu kết nối theo bộ khuếch đại, điều kiện môi trường và yêu cầu bảo vệ cơ khí.
Xem xét TEDS và chỉnh định output
TEDS giúp hệ thống nhận diện cảm biến nhanh hơn nếu bộ đo hỗ trợ IEEE 1451.4. Tùy chọn adjusted rated output phù hợp khi cần tín hiệu danh định chính xác hoặc kết nối nhiều cảm biến song song.
Lưu ý khi lắp đặt và sử dụng Loadcell C6B HBM
Để Loadcell C6B HBM hoạt động chính xác và bền bỉ, kỹ thuật lắp đặt đóng vai trò rất quan trọng. Một số lưu ý cần thực hiện gồm:
- Lắp cảm biến đúng phương chịu lực nén.
- Bề mặt truyền lực cần phẳng, cứng và sạch.
- Không để lực lệch tâm vượt mức cho phép.
- Không vượt quá lực vận hành tối đa và lực giới hạn.
- Chọn đúng phụ kiện ZK, ZL hoặc EPO3 theo ứng dụng.
- Bảo vệ cáp và đầu nối khỏi va đập cơ khí.
- Tuân thủ bán kính uốn cáp tối thiểu.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn lại hệ thống sau khi lắp mới hoặc thay thế.
- Với bản VA1/VA2 cần kiểm tra nguồn cấp 19-30V.
- Chọn cấp bảo vệ phù hợp với môi trường sử dụng.
- Kiểm tra định kỳ zero, độ lặp lại và tình trạng bề mặt truyền lực.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, giảm sai số do lệch tâm và kéo dài tuổi thọ trong các ứng dụng lực nén tải lớn.
Báo giá Loadcell C6B HBM
Giá Loadcell C6B HBM phụ thuộc vào dải lực, kiểu kết nối, chiều dài cáp, tùy chọn TEDS, chỉnh định output, amplifier tích hợp, phụ kiện truyền lực và số lượng đặt mua. Các model 200kN, 500kN, 1MN, 2MN, 5MN và 10MN có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-C6B hoặc cấu hình tùy chọn K-C6B.
- Có hoặc không có adjusted rated output.
- Có hoặc không có TEDS.
- Phương án truyền lực: không phụ kiện, ZK, ZL hoặc ZL + EPO.
- Có hoặc không có bảo vệ đầu cắm.
- Cáp cố định 6m, 15m hoặc đầu nối chuyên dụng.
- Tín hiệu mV/V, 0-10V hoặc 4-20mA.
- Phụ kiện cáp, đầu nối, dây tiếp địa.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, chứng từ hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, môi trường sử dụng, loại tín hiệu mong muốn, phương án truyền lực, kiểu kết nối, ảnh cảm biến cũ nếu thay thế và yêu cầu kỹ thuật của hệ thống.
Địa chỉ mua Loadcell C6B HBM uy tín
Khi mua Loadcell C6B HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp nặng để được tư vấn đúng kỹ thuật. Với dòng C6B, việc chọn đúng dải lực, phụ kiện truyền lực, tín hiệu và kiểu kết nối rất quan trọng vì mỗi cấu hình có thể ảnh hưởng trực tiếp đến độ chính xác và độ bền của hệ thống.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực nén tải lớn, máy ép, kiểm tra tải.
- Hỗ trợ chọn phụ kiện ZK, ZL, EPO3 và cáp kết nối.
- Hỗ trợ chọn tín hiệu mV/V, 0-10V hoặc 4-20mA.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell C6B HBM là lựa chọn phù hợp cho các ứng dụng đo lực nén tải lớn, máy ép thủy lực, kiểm tra tải trọng, thử nghiệm kết cấu, đo lực trong công nghiệp nặng và các hệ thống cần cảm biến bền bỉ, ổn định. Với dải lực từ 200kN đến 10MN, cấp chính xác HBK 0.5, tín hiệu 2mV/V, vật liệu thép không gỉ, thân đo hàn kín, tùy chọn IP68, cùng khả năng cấu hình 0-10V hoặc 4-20mA, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực chuyên nghiệp.
Việc chọn đúng model Loadcell C6B HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát lực nén hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực tải lớn, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, kiểu kết nối, phụ kiện truyền lực và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell C6B HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
