Loadcell C9C HBM là cảm biến lực nén nhỏ gọn, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, kiểm tra lực ép, thử nghiệm cơ khí, giám sát lực trong máy móc và các hệ thống tự động hóa cần cảm biến chính xác trong không gian lắp đặt hạn chế. Với dải lực danh định rất rộng từ 50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN đến 50kN, sản phẩm phù hợp cho nhiều bài toán đo lực từ tải rất nhỏ đến tải trung bình.
Điểm nổi bật của Loadcell C9C HBM là thiết kế compact compressive force transducer, tức cảm biến lực nén dạng nhỏ gọn. Sản phẩm đạt cấp chính xác HBK 0.2, bảo vệ IP67, điểm đo được hàn kín, vật liệu thép không gỉ, độ cứng cao và phù hợp cho các nhiệm vụ đo lực động. Ngoài tín hiệu mV/V tiêu chuẩn, C9C còn có thể được cấu hình với inline amplifier để xuất tín hiệu 0-10V, 4-20mA hoặc IO-Link.
Trong thực tế sản xuất, cảm biến lực không chỉ cần chính xác mà còn phải dễ lắp đặt, bền, chống nhiễu tốt và phù hợp với môi trường công nghiệp. Loadcell C9C HBM đáp ứng tốt các yêu cầu này nhờ thiết kế nhỏ, cáp PUR phù hợp drag chain, khả năng chống dầu và vật liệu vận hành thông dụng, cùng nhiều tùy chọn cấu hình linh hoạt.
Tóm tắt nhanh về Loadcell C9C HBM
Loadcell C9C HBM là cảm biến lực nén nhỏ gọn, có dải lực từ 50N đến 50kN, cấp chính xác HBK 0.2, tín hiệu danh định 1mV/V, cấp bảo vệ IP67 và tùy chọn inline amplifier cho tín hiệu 0-10V, 4-20mA hoặc IO-Link. Sản phẩm phù hợp cho đo lực nén tĩnh, động và tự động hóa công nghiệp.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực nén compact.
- Dải lực danh định: 50N đến 50kN.
- Cấp chính xác: HBK Accuracy class 0.2.
- Tín hiệu tiêu chuẩn: 1mV/V.
- Tùy chọn tín hiệu: 0-10V, 4-20mA, IO-Link.
- Cấp bảo vệ: IP67.
- Vật liệu phần tử đàn hồi: thép.
- Điểm đo: hàn kín.
- Cáp: PUR, mạch 4 dây.
- Ứng dụng: đo lực nén, kiểm tra lực, máy ép, đồ gá, tự động hóa.
Loadcell C9C HBM là gì?
Loadcell C9C HBM là cảm biến lực nén chuyên dùng để chuyển đổi lực tác động theo phương nén thành tín hiệu điện. Sản phẩm thuộc nhóm force transducer, phù hợp cho các ứng dụng cần kiểm tra lực chính xác, phản hồi nhanh và lắp đặt trong không gian nhỏ.
Khác với các dòng loadcell cân bàn, C9C tập trung vào nhiệm vụ đo lực nén trong cơ cấu máy, đồ gá kiểm tra, máy ép, thiết bị thử nghiệm hoặc dây chuyền tự động hóa. Dòng cảm biến này có kết cấu thấp, nhỏ gọn, dễ cố định bằng vít và có thể kết hợp với thrust piece EDO9 để truyền lực ổn định hơn trong các dải tải từ 0.5kN đến 50kN.
Loadcell C9C HBM thường được ứng dụng trong:
- Máy kiểm tra lực nén.
- Đồ gá thử lực trong sản xuất.
- Máy ép nhỏ và máy ép kiểm tra.
- Thiết bị kiểm tra linh kiện.
- Hệ thống giám sát lực trong máy móc.
- Thiết bị R&D và phòng thí nghiệm.
- Dây chuyền lắp ráp tự động.
- Ứng dụng đo lực động tốc độ cao.
Với dải lực từ 50N đến 50kN, C9C phù hợp cho cả các phép đo lực rất nhỏ và các ứng dụng lực nén tải trung bình trong công nghiệp.

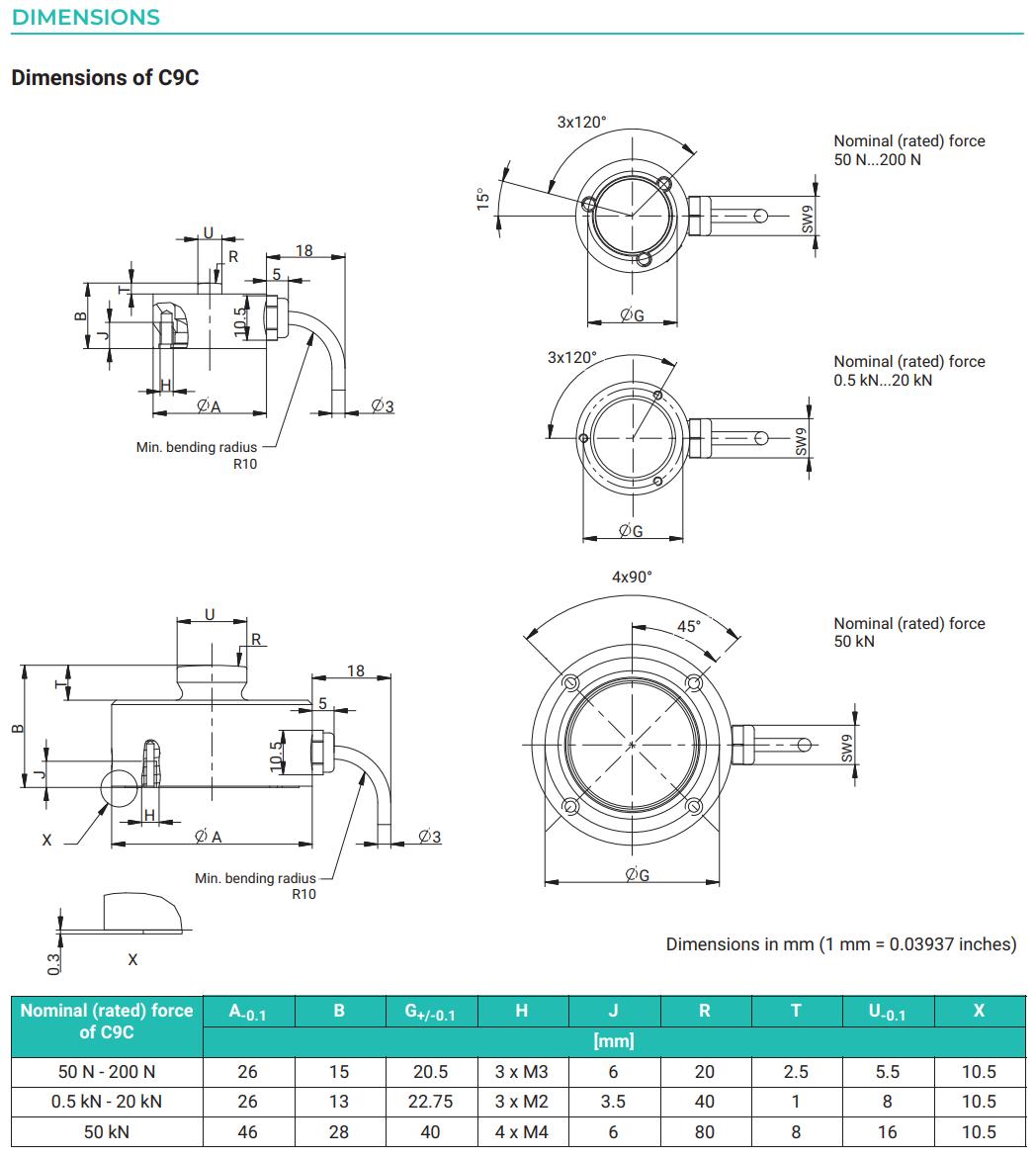

Cấu tạo và nguyên lý hoạt động của Loadcell C9C HBM
Loadcell C9C HBM có thiết kế nhỏ gọn, phần tử đàn hồi bằng thép, điểm đo hàn kín và cáp PUR mạch 4 dây. Theo nguyên lý hoạt động, lực nén được truyền vào vùng chịu lực của cảm biến, làm phần tử đàn hồi biến dạng rất nhỏ và tạo ra tín hiệu điện tương ứng.
Cấu tạo cơ bản
Một Loadcell C9C HBM thường gồm các bộ phận chính:
- Thân cảm biến lực nén: tiếp nhận lực nén trực tiếp.
- Phần tử đàn hồi bằng thép: tạo biến dạng đo lường khi có lực tác động.
- Cầu điện trở strain gauge: ghi nhận biến dạng và chuyển đổi thành tín hiệu điện.
- Điểm đo hàn kín: giúp bảo vệ vùng đo khỏi bụi, ẩm và tác động môi trường.
- Cáp PUR 4 dây: phù hợp cho drag chain và môi trường có dầu, vật liệu vận hành.
- Kết cấu bắt vít: giúp cố định cảm biến vào đồ gá hoặc cơ cấu máy.
- Tùy chọn inline amplifier: chuyển đổi tín hiệu sang 0-10V, 4-20mA hoặc IO-Link.
- Tùy chọn TEDS: hỗ trợ nhận diện cảm biến khi dùng cấu hình phù hợp.
Nguyên lý hoạt động
Khi lực nén tác động lên Loadcell C9C HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của strain gauge. Mạch cầu đo chuyển đổi sự thay đổi đó thành tín hiệu điện tỷ lệ với lực tác động.
Ở phiên bản tiêu chuẩn, tín hiệu đầu ra là mV/V và cần kết nối với bộ khuếch đại hoặc thiết bị đo phù hợp. Ở phiên bản có inline amplifier, cảm biến có thể xuất tín hiệu 0-10V, 4-20mA hoặc dữ liệu số IO-Link, giúp tích hợp thuận tiện hơn với PLC, bộ điều khiển hoặc hệ thống tự động hóa.
Bảng thông số kỹ thuật Loadcell C9C HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell C9C HBM |
| Loại cảm biến |
Compact compressive force transducer |
| Ứng dụng |
Đo lực nén tĩnh, động, kiểm tra lực |
| Dải lực danh định |
50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN |
| Cấp chính xác |
HBK Accuracy class 0.2 |
| Độ lặp lại |
< 0.2% |
| Độ trễ |
< 0.2% |
| Độ không tuyến tính |
< 0.2% |
| Độ creep tương đối |
< 0.2% hoặc < 0.1% tùy dải lực |
| Tín hiệu danh định |
1mV/V |
| Sai số độ nhạy |
< 1% |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 4 dây |
| Cấp bảo vệ |
IP67 |
| Vật liệu phần tử đàn hồi |
Thép |
| Bảo vệ điểm đo |
Hàn kín |
| Cáp |
PUR insulation, mạch 4 dây |
| Chiều dài cáp |
1.5m, 3m, 5m, 6m, 7m, 12m |
| Nhiệt độ danh định |
-10°C đến +70°C |
| Nhiệt độ vận hành |
-30°C đến +85°C |
| Nhiệt độ lưu trữ |
-30°C đến +85°C |
| Tải vận hành tối đa |
200% Fnom hoặc 120% Fnom tùy dải lực |
| Lực giới hạn |
>200% Fnom hoặc >150% Fnom tùy dải lực |
| Lực phá hủy |
>400% Fnom |
| Tần số tự nhiên |
3.5kHz đến 20kHz tùy dải lực |
| Trọng lượng |
Khoảng 55g, 65g hoặc 260g tùy dải lực |
Bảng thông số cho thấy C9C HBM là dòng cảm biến lực nén nhỏ gọn nhưng có khả năng làm việc bền bỉ. Sản phẩm phù hợp với các ứng dụng cần độ cứng cao, tần số đáp ứng tốt và kích thước lắp đặt tối ưu.
Bảng mã model Loadcell C9C HBM
| Mã sản phẩm |
Dải lực đo |
| 1-C9C/50N |
50N |
| 1-C9C/100N |
100N |
| 1-C9C/200N |
200N |
| 1-C9C/0.5KN |
0.5kN |
| 1-C9C/1KN |
1kN |
| 1-C9C/2kN |
2kN |
| 1-C9C/5kN |
5kN |
| 1-C9C/10kN |
10kN |
| 1-C9C/20KN |
20kN |
| 1-C9C/50KN |
50kN |
Các mã tiêu chuẩn thường là preferred types, có thể giao nhanh hơn, thường dùng cáp 1.5m, đầu dây tự do, không TEDS và không firmware. Ngoài ra, khách hàng có thể đặt cấu hình K-C9C với nhiều tùy chọn như chiều dài cáp, đầu nối, inline amplifier, TEDS và firmware IO-Link.

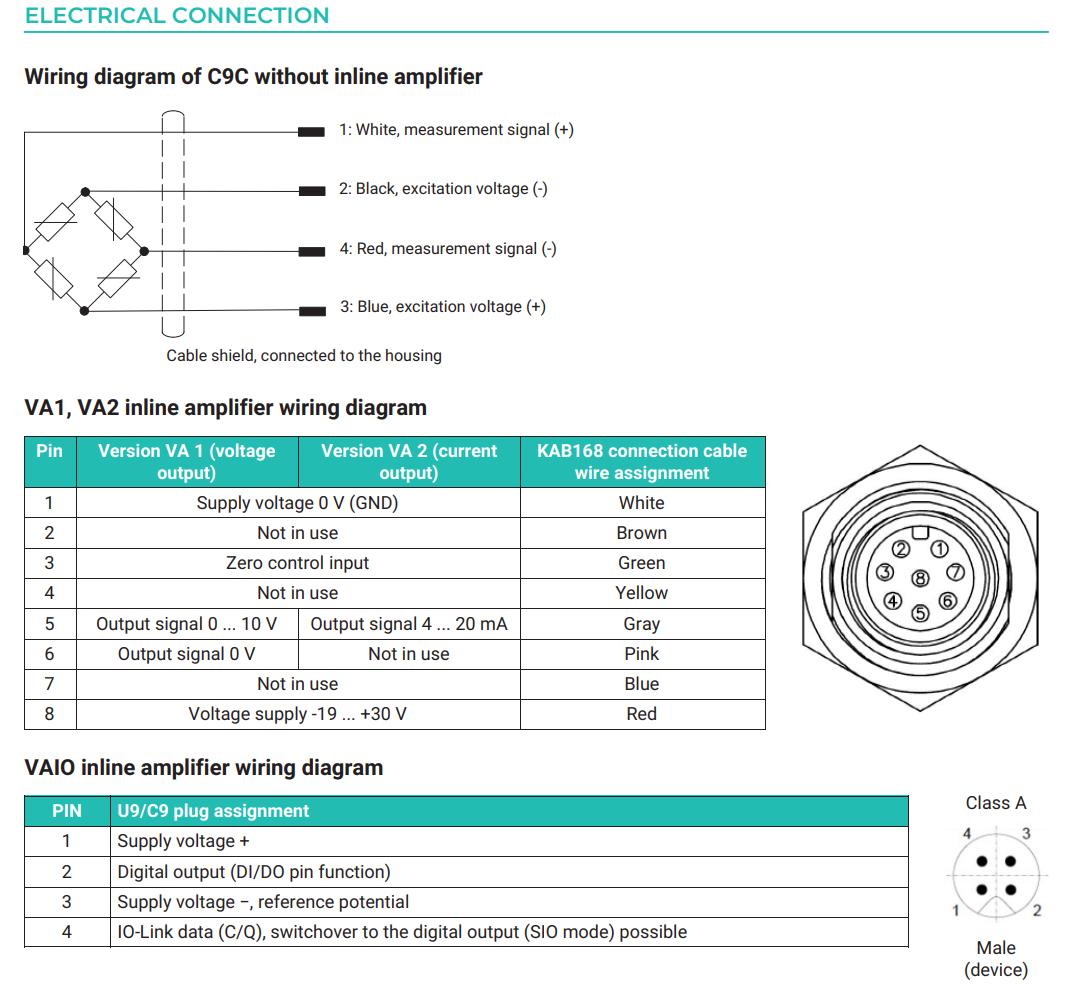

Tùy chọn tín hiệu và bộ khuếch đại của Loadcell C9C HBM
Phiên bản mV/V tiêu chuẩn
Phiên bản tiêu chuẩn của Loadcell C9C HBM xuất tín hiệu mV/V, phù hợp với các hệ thống đã có bộ khuếch đại đo lực, bộ hiển thị, thiết bị ghi dữ liệu hoặc bộ điều khiển chuyên dụng.
Phiên bản VA1 0-10V
Khi dùng inline amplifier VA1, cảm biến có thể xuất tín hiệu điện áp 0-10V. Tín hiệu danh định là 10V, điểm zero là 0V, phù hợp với các PLC hoặc bộ điều khiển có ngõ vào analog voltage.
Phiên bản VA2 4-20mA
Với inline amplifier VA2, cảm biến xuất tín hiệu dòng 4-20mA, tín hiệu danh định 16mA và điểm zero 4mA. Đây là lựa chọn phù hợp cho môi trường công nghiệp cần truyền tín hiệu ổn định, chống nhiễu tốt hơn trong khoảng cách xa.
Phiên bản VAIO IO-Link
Phiên bản VAIO hỗ trợ IO-Link COM3, Class A, chu kỳ tối thiểu 0.9ms, tốc độ lấy mẫu nội bộ 40.000 mẫu/giây và tần số cắt 4kHz. Ngoài ra, VAIO còn có 2 công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak, cảnh báo vượt lực và cảnh báo nhiệt độ, phù hợp cho các hệ thống tự động hóa hiện đại.
Ưu điểm nổi bật của Loadcell C9C HBM
Thiết kế nhỏ gọn, dễ tích hợp
Ưu điểm quan trọng của Loadcell C9C HBM là thiết kế compact. Cảm biến phù hợp cho các không gian máy nhỏ, đồ gá kiểm tra lực, cơ cấu ép mini hoặc các vị trí lắp đặt bị giới hạn chiều cao.
Dải lực rất rộng từ 50N đến 50kN
C9C đáp ứng nhiều nhu cầu đo lực khác nhau, từ lực rất nhỏ 50N, 100N, 200N đến các dải lực lớn hơn như 10kN, 20kN và 50kN. Điều này giúp người dùng dễ chọn đúng model theo ứng dụng thực tế.
Phù hợp cho đo lực động
Dòng C9C có độ cứng cao và tần số tự nhiên tốt, lý tưởng cho các nhiệm vụ đo động. Trong những ứng dụng kiểm tra nhanh, máy lắp ráp hoặc thiết bị có chu kỳ vận hành liên tục, cảm biến có thể phản hồi ổn định và đáng tin cậy.
Cáp bền, phù hợp drag chain
Cáp của C9C phù hợp drag chain và có khả năng chống lại phần lớn dầu, vật liệu vận hành thông dụng. Đây là lợi thế lớn trong các hệ thống chuyển động, robot, máy tự động hoặc dây chuyền sản xuất.
Nhiều tùy chọn tích hợp hệ thống
Người dùng có thể chọn đầu dây tự do, đầu nối Sub-D, MS3106PEMV, Sub-HD, M12 hoặc inline amplifier. Nhờ đó, Loadcell C9C HBM có thể tích hợp tốt với nhiều hệ thống cũ và mới.
Ứng dụng thực tế của Loadcell C9C HBM
Loadcell C9C HBM được sử dụng trong đo lực nén, máy kiểm tra lực, máy ép nhỏ, đồ gá kiểm tra, thiết bị thử nghiệm, robot, dây chuyền lắp ráp và các hệ thống tự động hóa. Với dải lực 50N đến 50kN, IP67 và tùy chọn 0-10V, 4-20mA, IO-Link, sản phẩm phù hợp cho nhiều ngành công nghiệp.
Ứng dụng phổ biến gồm:
- Máy kiểm tra lực nén.
- Thiết bị thử nghiệm sản phẩm.
- Đồ gá đo lực trong lắp ráp.
- Máy ép mini hoặc máy ép kiểm tra.
- Kiểm tra lực tiếp xúc linh kiện.
- Giám sát lực trong cơ cấu máy.
- Robot và hệ thống tự động hóa.
- Thiết bị R&D trong phòng thí nghiệm.
- Cân đo lực trong sản xuất.
- Ứng dụng kết nối PLC analog hoặc IO-Link.
Trong các ứng dụng này, cảm biến cần nhỏ gọn, có độ cứng tốt và phản hồi nhanh. Loadcell C9C HBM đáp ứng tốt nhờ thiết kế compact, điểm đo hàn kín và khả năng cấu hình tín hiệu linh hoạt.
Cách lựa chọn Loadcell C9C HBM phù hợp
Để chọn đúng Loadcell C9C HBM, người dùng cần xác định dải lực, kiểu tín hiệu đầu ra, chiều dài cáp, kiểu đầu nối, phụ kiện truyền lực và yêu cầu tích hợp hệ thống.
Chọn đúng dải lực
Dải lực cần chọn phải cao hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 800N, model 1kN có thể phù hợp. Nếu có tải động, va đập hoặc lực phát sinh bất thường, nên chọn biên an toàn lớn hơn.
Chọn tín hiệu đầu ra phù hợp
Nếu hệ thống đã có bộ khuếch đại, bản mV/V tiêu chuẩn là lựa chọn phù hợp. Nếu cần kết nối PLC analog, có thể chọn VA1 0-10V hoặc VA2 4-20mA. Nếu cần truyền dữ liệu số, giám sát trạng thái và cảnh báo thông minh, nên chọn VAIO IO-Link.
Kiểm tra chiều dài cáp
C9C có nhiều tùy chọn cáp như 1.5m, 3m, 5m, 6m, 7m và 12m. Tất cả chiều dài cáp có thể kết hợp với các kiểu đầu nối. Riêng phiên bản inline amplifier VA1, VA2, VAIO chỉ kết hợp với cáp 1.5m hoặc 3m.
Xem xét TEDS
TEDS chỉ có thể đặt cùng tùy chọn đầu nối, không kết hợp với đầu dây tự do. Ngoài ra, TEDS không có sẵn cho các measurement chain dùng inline amplifier.

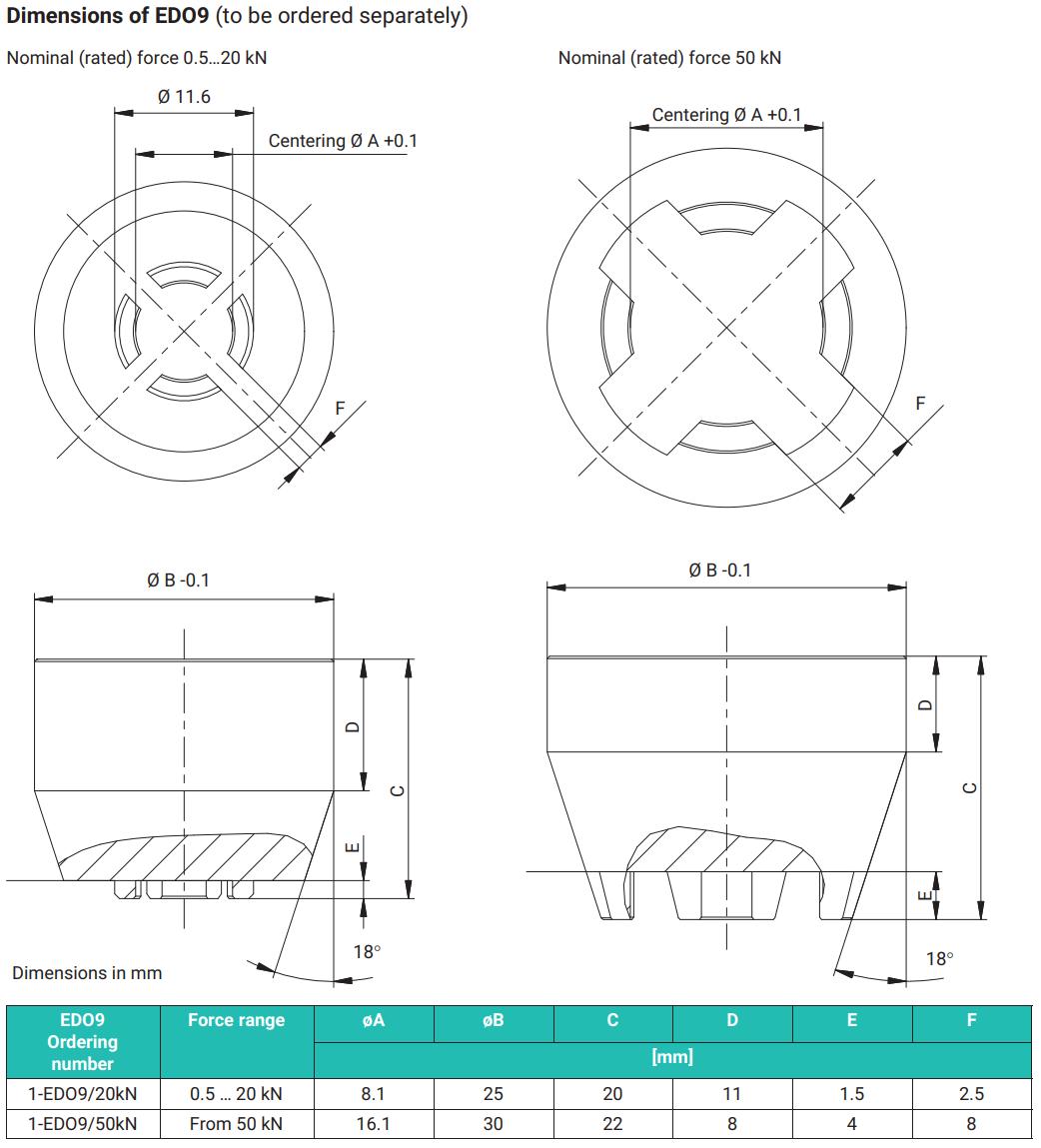

Chọn phụ kiện EDO9
Với các dải lực 0.5kN đến 20kN, có thể dùng thrust piece EDO9/20kN. Với dải 50kN, dùng EDO9/50kN. Phụ kiện này giúp truyền lực nén ổn định và hỗ trợ kết quả đo chính xác hơn.
Lưu ý khi lắp đặt và sử dụng Loadcell C9C HBM
Để Loadcell C9C HBM hoạt động chính xác và bền bỉ, cần lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực nén.
- Bề mặt lắp đặt cần sạch, phẳng và chắc chắn.
- Không để lực lệch tâm vượt mức cho phép.
- Không vượt quá tải vận hành và lực giới hạn.
- Sử dụng EDO9 nếu cần truyền lực nén ổn định.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Tuân thủ bán kính uốn cáp tối thiểu.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Với bản VA1, VA2, VAIO cần kiểm tra nguồn cấp 19-30V.
- Với bản IO-Link, cần kiểm tra IO-Link master và firmware phù hợp.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi zero, giảm sai số do lệch tâm và kéo dài tuổi thọ trong môi trường công nghiệp.
Báo giá Loadcell C9C HBM
Giá Loadcell C9C HBM phụ thuộc vào dải lực, chiều dài cáp, kiểu đầu nối, tùy chọn TEDS, inline amplifier, firmware IO-Link, phụ kiện EDO9 và số lượng đặt mua. Các model 50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN và 50kN có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-C9C hoặc cấu hình tùy chọn K-C9C.
- Chiều dài cáp 1.5m, 3m, 5m, 6m, 7m hoặc 12m.
- Đầu dây tự do hoặc đầu nối chuyên dụng.
- Có hoặc không có TEDS.
- Có hoặc không có inline amplifier.
- Tín hiệu 0-10V, 4-20mA hoặc IO-Link.
- Phụ kiện EDO9, KAB168 hoặc dây nối đất.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, chứng từ hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, tín hiệu mong muốn, chiều dài cáp, kiểu đầu nối, môi trường sử dụng, ảnh cảm biến cũ nếu thay thế và yêu cầu kết nối với PLC hoặc bộ đo.
Địa chỉ mua Loadcell C9C HBM uy tín
Khi mua Loadcell C9C HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng C9C, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, tín hiệu, chiều dài cáp, đầu nối, TEDS hoặc bộ khuếch đại khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực nén, kiểm tra lực, tự động hóa.
- Hỗ trợ chọn tín hiệu 0-10V, 4-20mA hoặc IO-Link phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell C9C HBM là lựa chọn phù hợp cho các ứng dụng đo lực nén, kiểm tra lực, thử nghiệm cơ khí, máy ép nhỏ, đồ gá sản xuất và hệ thống tự động hóa cần cảm biến lực nhỏ gọn, chính xác và dễ tích hợp. Với dải lực từ 50N đến 50kN, cấp chính xác HBK 0.2, cấp bảo vệ IP67, điểm đo hàn kín, cáp PUR phù hợp drag chain và tùy chọn tín hiệu 0-10V, 4-20mA, IO-Link, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực hiện đại.
Việc chọn đúng model Loadcell C9C HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực nén nhỏ gọn, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, chiều dài cáp, kiểu kết nối và điều kiện môi trường để chọn sản phẩm phù hợp.
