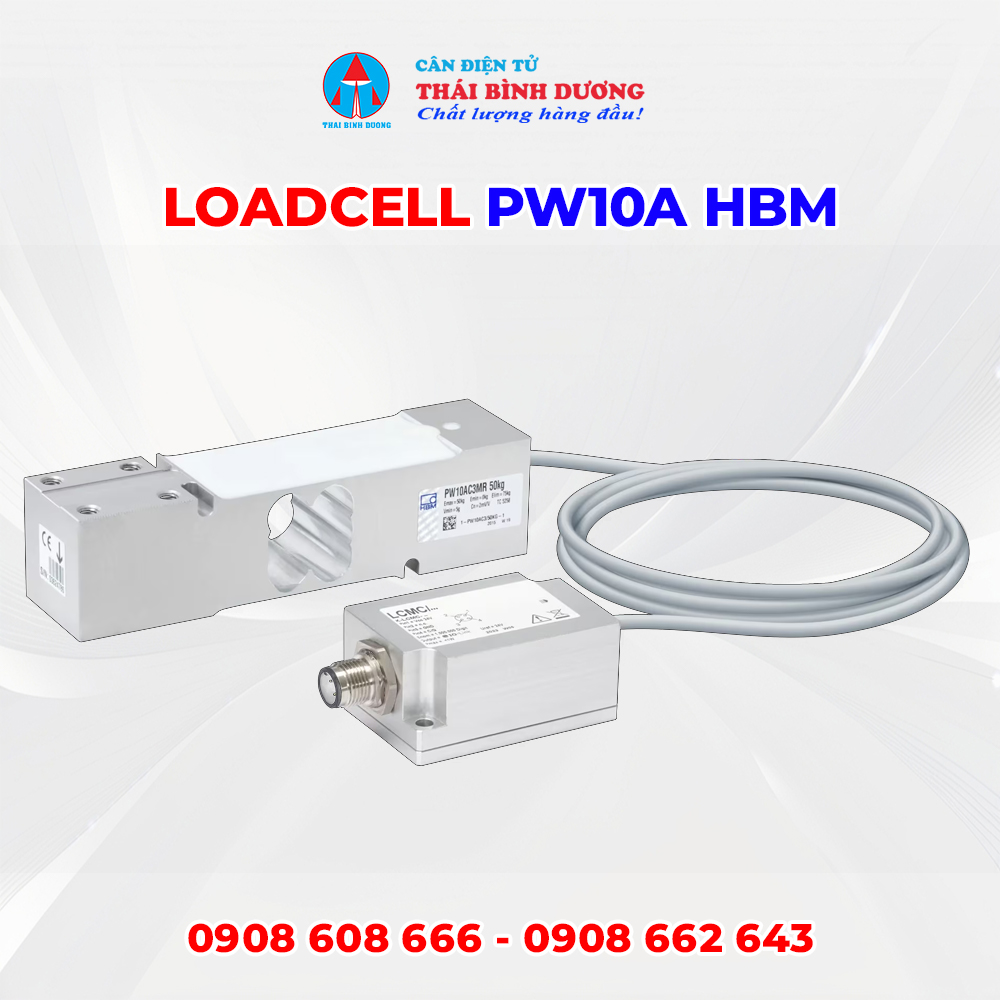

Loadcell PW10A HBM là cảm biến lực dạng single point được sử dụng phổ biến trong các hệ thống cân điện tử, cân bàn, cân kiểm tra trọng lượng, máy chiết rót, hệ thống định lượng và các ứng dụng cân công nghiệp cần độ chính xác cao. Với dải tải trọng từ 50kg đến 300kg, cấp chính xác C3MR/C4, chuẩn bảo vệ IP67 và chứng nhận OIML, sản phẩm đáp ứng tốt yêu cầu vận hành trong nhiều môi trường sản xuất hiện đại.
Trong các hệ thống cân điện tử, loadcell là bộ phận quyết định trực tiếp đến độ chính xác và độ ổn định của kết quả cân. Nếu chọn sai loadcell hoặc sử dụng cảm biến kém chất lượng, hệ thống có thể bị sai số, trôi số, mất ổn định khi cân tải lệch tâm hoặc hoạt động không bền trong môi trường ẩm bụi. Vì vậy, Loadcell PW10A HBM là lựa chọn phù hợp cho doanh nghiệp cần cảm biến tải trọng chính hãng, bền, ổn định và dễ tích hợp.
Bài viết dưới đây sẽ giúp bạn hiểu rõ đặc điểm, thông số kỹ thuật, ứng dụng, các model phổ biến và cách lựa chọn Loadcell PW10A HBM phù hợp với từng hệ thống cân.
Tóm tắt nhanh về Loadcell PW10A HBM
Loadcell PW10A HBM là cảm biến lực dạng single point bằng nhôm, dùng cho cân bàn, cân định lượng, chiết rót tĩnh và động. Sản phẩm có tải trọng 50kg, 100kg, 150kg, 200kg, 250kg, 300kg; cấp chính xác C3MR/C4; chuẩn bảo vệ IP67; tín hiệu ngõ ra passive mV/V và chứng nhận OIML.
Thông tin nổi bật:
- Dạng loadcell: Single point
- Tải trọng: 50kg đến 300kg
- Cấp chính xác: C3MR, C4
- Vật liệu: Aluminum
- Chuẩn bảo vệ: IP67
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 600 x 500 mm
- Ứng dụng: dynamic filling, static filling, dosing, cân bàn, cân kiểm tra
Loadcell PW10A HBM là gì?
Loadcell PW10A HBM là cảm biến tải trọng dạng single point, được thiết kế để chuyển đổi lực tác động lên bàn cân thành tín hiệu điện dạng mV/V. Tín hiệu này sau đó được đầu cân, bộ hiển thị hoặc bộ điều khiển xử lý để hiển thị khối lượng hoặc điều khiển quá trình định lượng.
Dạng single point có ưu điểm là có thể sử dụng cho cân một loadcell, đặc biệt phù hợp với cân bàn nhỏ và vừa. Với khả năng chịu tải lệch tâm tốt trong giới hạn thiết kế, Loadcell PW10A HBM thường được lắp dưới mặt bàn cân có kích thước tối đa 600 x 500 mm.
Sản phẩm phù hợp cho nhiều ứng dụng như:
- Cân bàn điện tử
- Cân kiểm tra trọng lượng
- Cân đóng gói
- Hệ thống chiết rót
- Hệ thống định lượng
- Cân trong dây chuyền sản xuất
- Máy cân kiểm tra sản phẩm
- Cân công nghiệp tải trọng vừa
Với thương hiệu HBM, Loadcell PW10A được đánh giá cao nhờ độ ổn định, khả năng làm việc bền bỉ và độ tin cậy trong môi trường công nghiệp.
Cấu tạo và nguyên lý hoạt động của Loadcell PW10A HBM
Loadcell PW10A HBM được chế tạo từ vật liệu nhôm, có thiết kế nhỏ gọn nhưng vẫn đảm bảo khả năng chịu tải và độ nhạy cao. Cấu trúc single point giúp cảm biến phù hợp với các hệ thống cân một điểm đặt lực.
Cấu tạo cơ bản
Một cảm biến lực PW10A HBM thường gồm các thành phần chính:
- Thân loadcell bằng nhôm: đảm bảo độ cứng, trọng lượng nhẹ và khả năng phản hồi lực tốt.
- Cầu điện trở strain gauge: được gắn bên trong thân loadcell để đo biến dạng khi có tải trọng tác động.
- Dây tín hiệu: truyền tín hiệu mV/V về bộ hiển thị hoặc bộ điều khiển.
- Lớp bảo vệ: giúp loadcell đạt chuẩn IP67, hạn chế ảnh hưởng từ bụi và nước.
- Vị trí bắt vít: hỗ trợ lắp đặt chắc chắn vào khung cân và mặt bàn cân.
Nguyên lý hoạt động
Khi có tải trọng đặt lên bàn cân, lực sẽ truyền xuống loadcell và làm thân cảm biến biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của strain gauge bên trong. Mạch cầu Wheatstone sẽ chuyển sự thay đổi đó thành tín hiệu điện tỷ lệ với tải trọng.
Tín hiệu đầu ra của Loadcell PW10A HBM là dạng passive mV/V. Đầu cân hoặc bộ điều khiển sẽ khuếch đại, xử lý và chuyển đổi tín hiệu thành giá trị khối lượng hiển thị trên màn hình.
Bảng thông số kỹ thuật Loadcell PW10A HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW10A HBM |
| Type |
Single point |
| Application |
Dynamic Filling / Dosing, Static Filling/Dosing |
| Maximum capacity |
50kg, 100kg, 150kg, 200kg, 250kg, 300kg |
| Accuracy class |
C3MR, C4 |
| Degree of protection |
IP67 |
| Minimum verification interval Vmin |
5g, 10g, 20g |
| Material |
Aluminum |
| Certification |
OIML |
| Maximum platform size |
600 x 500 mm |
| Output signal |
Passive mV/V |
| Special feature |
None |
Thông số trên cho thấy PW10A HBM là dòng loadcell phù hợp cho các ứng dụng cân yêu cầu độ chính xác cao, khả năng làm việc ổn định và kích thước bàn cân vừa phải.
Bảng model Loadcell PW10A HBM phổ biến
| Code |
Maximum capacity |
Accuracy class |
Vmin |
| 1-PW10AC3/50KG-1 |
50kg |
C3MR |
5g |
| 1-PW10AC3/100KG-1 |
100kg |
C3MR |
10g |
| 1-PW10AC3/150KG-1 |
150kg |
C3MR |
10g |
| 1-PW10AC3/200KG-1 |
200kg |
C3MR |
20g |
| 1-PW10AC3/250KG-1 |
250kg |
C3MR |
20g |
| 1-PW10AC3/300KG-1 |
300kg |
C3MR |
20g |
| 1-PW10AC4/300KG-1 |
300kg |
C4 |
20g |
| K-PW10A |
50kg – 300kg |
Tùy chọn |
5g, 10g, 20g |
Khi lựa chọn model, người dùng cần căn cứ vào tải trọng cân, độ chia mong muốn, kích thước bàn cân và yêu cầu kiểm định của hệ thống.
Ưu điểm nổi bật của Loadcell PW10A HBM
Dải tải trọng đa dạng
Loadcell PW10A HBM có nhiều mức tải từ 50kg đến 300kg, giúp người dùng dễ dàng lựa chọn theo nhu cầu thực tế. Dải tải này phù hợp với cân bàn, cân kiểm tra, cân đóng gói và các hệ thống định lượng tải trọng vừa.
Độ chính xác cao
Với cấp chính xác C3MR và C4, PW10A HBM đáp ứng tốt các yêu cầu cân đo trong sản xuất, thương mại và kiểm soát chất lượng. Đây là yếu tố quan trọng với các hệ thống cần kết quả ổn định và độ tin cậy cao.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp loadcell có khả năng chống bụi và chống nước tốt hơn trong môi trường công nghiệp. Điều này đặc biệt hữu ích khi thiết bị được lắp trong nhà máy, khu đóng gói, khu vực có độ ẩm hoặc cần vệ sinh thường xuyên.
Vật liệu nhôm nhẹ, bền
Thân loadcell bằng nhôm giúp sản phẩm có trọng lượng nhẹ, độ nhạy tốt và phù hợp với các cân bàn nhỏ đến vừa. Vật liệu này cũng giúp loadcell phản hồi nhanh trong các ứng dụng chiết rót hoặc định lượng.
Phù hợp với bàn cân 600 x 500 mm
Khả năng làm việc với bàn cân tối đa 600 x 500 mm giúp Loadcell PW10A HBM phù hợp cho nhiều thiết kế cân bàn phổ biến. Đây là kích thước thường dùng trong các hệ thống cân hàng, cân kiểm tra và cân sản xuất.
Ứng dụng thực tế của Loadcell PW10A HBM
Loadcell PW10A HBM được sử dụng trong cân bàn điện tử, cân kiểm tra trọng lượng, hệ thống chiết rót, cân định lượng, máy đóng gói và dây chuyền sản xuất. Với thiết kế single point, sản phẩm phù hợp cho các hệ thống cân một loadcell có bàn cân tối đa 600 x 500 mm.
Một số ứng dụng phổ biến:
- Cân bàn điện tử trong kho hàng.
- Cân kiểm tra trọng lượng sản phẩm.
- Hệ thống chiết rót động.
- Hệ thống chiết rót tĩnh.
- Cân định lượng nguyên liệu.
- Máy đóng gói bán tự động hoặc tự động.
- Cân kiểm tra trong dây chuyền sản xuất.
- Cân công nghiệp dùng trong nhà máy thực phẩm, hóa chất, bao bì.
Trong các ứng dụng filling/dosing, loadcell cần có khả năng phản hồi ổn định và chính xác. PW10A HBM đáp ứng tốt yêu cầu này nhờ thiết kế chuyên dụng, tín hiệu passive mV/V và độ chính xác cao.
Cách lựa chọn Loadcell PW10A HBM phù hợp
Để chọn đúng Loadcell PW10A HBM, người dùng cần xem xét đồng thời tải trọng, độ chia, kích thước bàn cân, môi trường làm việc và yêu cầu kiểm định.
Chọn đúng tải trọng
Tải trọng loadcell cần lớn hơn tải trọng làm việc thực tế để đảm bảo độ bền và an toàn. Ví dụ, nếu hệ thống cân thường xuyên cân khoảng 100kg, có thể cân nhắc model 100kg hoặc cao hơn tùy thiết kế cơ khí và hệ số an toàn.
Kiểm tra độ chia và Vmin
Vmin là thông số quan trọng liên quan đến khả năng kiểm định và độ phân giải của hệ thống cân. Với PW10A HBM, Vmin gồm 5g, 10g, 20g tùy tải trọng. Người dùng nên chọn model phù hợp với độ chia mong muốn.
Kiểm tra kích thước bàn cân
PW10A HBM hỗ trợ kích thước bàn cân tối đa 600 x 500 mm. Nếu bàn cân lớn hơn mức này, khả năng chịu tải lệch tâm và độ ổn định có thể bị ảnh hưởng.
Chọn cấp chính xác phù hợp
Cấp C3MR phù hợp với nhiều ứng dụng cân công nghiệp thông dụng. Trong trường hợp cần độ chính xác cao hơn, có thể cân nhắc model C4 như 1-PW10AC4/300KG-1.
Xem xét môi trường lắp đặt
Nếu loadcell làm việc trong môi trường có bụi, ẩm hoặc cần vệ sinh, chuẩn IP67 là lợi thế lớn. Tuy nhiên, vẫn cần lắp đặt đúng kỹ thuật, tránh va đập mạnh và không để dây tín hiệu bị kéo căng.
Lưu ý khi lắp đặt và sử dụng Loadcell PW10A HBM
Để Loadcell PW10A HBM hoạt động ổn định và bền bỉ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, cứng và chắc chắn.
- Không siết lệch hoặc làm cong thân loadcell khi lắp.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên bàn cân.
- Đảm bảo bàn cân không cọ sát khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi chuột cắn, đứt gãy hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn cân sau khi thay loadcell.
- Kiểm tra định kỳ độ ổn định và sai số của hệ thống cân.
Lắp đặt đúng giúp loadcell phát huy tốt độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong quá trình sử dụng.
Báo giá Loadcell PW10A HBM
Giá Loadcell PW10A HBM phụ thuộc vào tải trọng, cấp chính xác, model cụ thể, số lượng đặt mua, tình trạng hàng sẵn kho và chính sách bảo hành. Các model 50kg, 100kg, 150kg, 200kg, 250kg, 300kg có thể có mức giá khác nhau tùy thời điểm nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp chính xác C3MR hoặc C4.
- Mã hàng cụ thể.
- Số lượng mua lẻ hoặc mua cho dự án.
- Yêu cầu hóa đơn, chứng từ, CO/CQ nếu có.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
Để nhận báo giá chính xác, khách hàng nên cung cấp model đang dùng, tải trọng yêu cầu, ảnh loadcell cũ nếu cần thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW10A HBM uy tín
Khi mua Loadcell PW10A HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, ứng dụng và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW10A HBM là lựa chọn phù hợp cho các hệ thống cân bàn, cân kiểm tra, chiết rót, định lượng và dây chuyền sản xuất cần cảm biến lực chính xác, ổn định và bền bỉ. Với thiết kế single point, dải tải trọng 50kg đến 300kg, cấp chính xác C3MR/C4, chuẩn bảo vệ IP67, vật liệu nhôm và chứng nhận OIML, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện nay.
Việc lựa chọn đúng model Loadcell PW10A HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW10A HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
