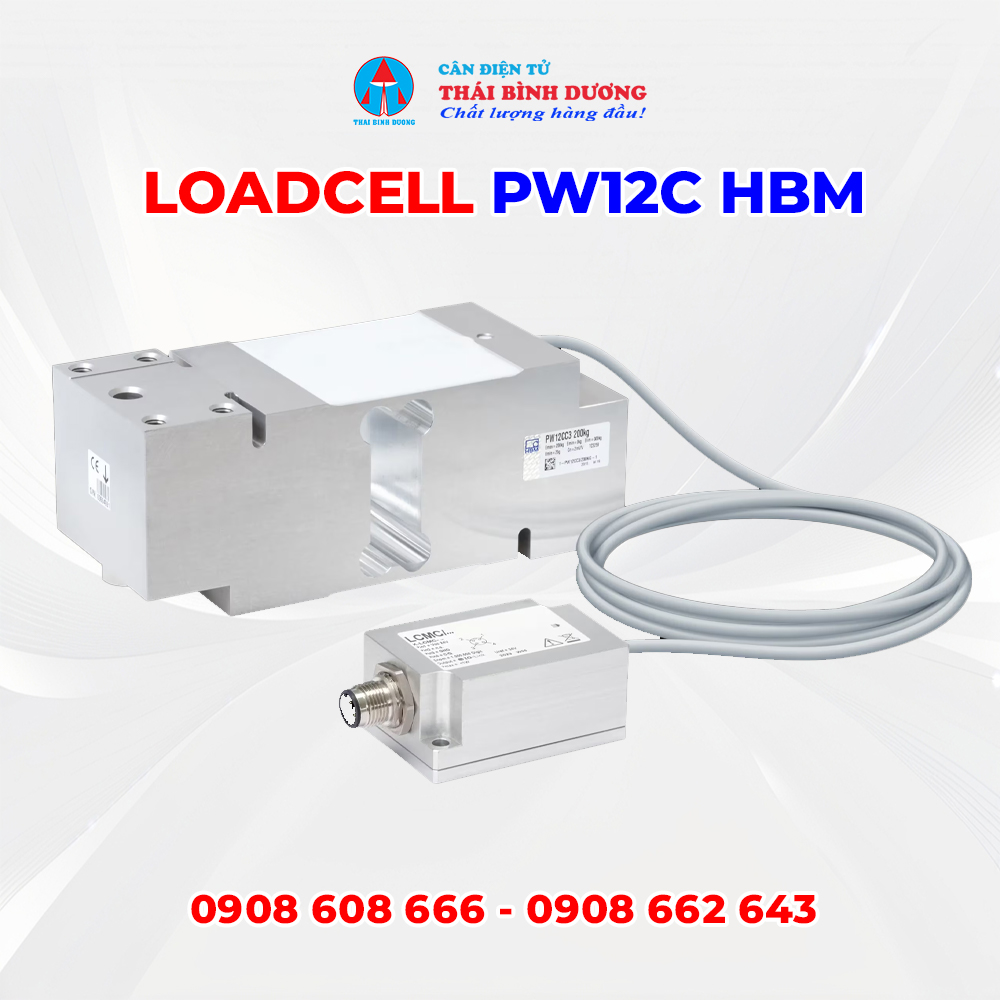

Loadcell PW12C HBM là cảm biến lực dạng single point được sử dụng rộng rãi trong các hệ thống cân điện tử công nghiệp, cân bàn, cân kiểm tra trọng lượng, hệ thống chiết rót, định lượng và dây chuyền sản xuất tự động. Với dải tải trọng đa dạng từ 50kg đến 750kg, cấp chính xác C3MR, chuẩn bảo vệ IP67 và chứng nhận OIML, sản phẩm phù hợp cho những ứng dụng cần độ chính xác cao, độ ổn định tốt và khả năng làm việc bền bỉ trong môi trường công nghiệp.
Điểm nổi bật của Loadcell PW12C HBM là khả năng hỗ trợ bàn cân kích thước tối đa lên đến 800 x 800 mm. Đây là lợi thế lớn so với nhiều dòng loadcell single point tải trung bình, giúp PW12C phù hợp cho các hệ thống cân bàn có mặt cân rộng, cân kiểm tra sản phẩm, cân đóng gói hoặc cân định lượng trong nhà máy.
Nếu doanh nghiệp đang cần một dòng loadcell HBM chính hãng, dễ tích hợp, tín hiệu ổn định và có nhiều mức tải trọng để lựa chọn, PW12C là giải pháp đáng cân nhắc cho các hệ thống cân công nghiệp hiện đại.
Tóm tắt nhanh về Loadcell PW12C HBM
Loadcell PW12C HBM là cảm biến lực dạng single point bằng nhôm, có dải tải trọng từ 50kg đến 750kg, cấp chính xác C3MR, chuẩn bảo vệ IP67, chứng nhận OIML và tín hiệu đầu ra dạng mV/V. Sản phẩm phù hợp cho cân bàn, cân kiểm tra trọng lượng, chiết rót, định lượng tĩnh và định lượng động.
Thông tin nổi bật:
- Loại loadcell: single point
- Tải trọng: 50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg, 635kg, 750kg
- Cấp chính xác: C3MR
- Vật liệu: nhôm
- Cấp bảo vệ: IP67
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 800 x 800 mm
- Tín hiệu đầu ra: thụ động mV/V
- Ứng dụng: chiết rót, định lượng, cân kiểm tra, cân bàn công nghiệp
Loadcell PW12C HBM là gì?
Loadcell PW12C HBM là cảm biến tải trọng dạng single point, có nhiệm vụ chuyển đổi lực tác động lên bàn cân thành tín hiệu điện để đầu cân hoặc bộ điều khiển xử lý thành giá trị khối lượng. Đây là loại loadcell thường được sử dụng trong các hệ thống cân một cảm biến, đặc biệt là cân bàn có kích thước mặt cân vừa và lớn.
Dạng single point có ưu điểm nổi bật là khả năng cân ổn định trong phạm vi bàn cân được thiết kế, ngay cả khi vật cân không đặt hoàn toàn ở chính giữa. Với PW12C, kích thước bàn cân tối đa có thể đạt 800 x 800 mm, phù hợp cho nhiều ứng dụng cân hàng hóa trong kho, dây chuyền đóng gói, cân kiểm tra sản phẩm và hệ thống định lượng tự động.
Sản phẩm phù hợp cho:
- Cân bàn điện tử công nghiệp
- Cân kiểm tra trọng lượng
- Hệ thống chiết rót tĩnh
- Hệ thống chiết rót động
- Cân định lượng nguyên liệu
- Máy đóng gói tự động
- Cân trong dây chuyền sản xuất
- Cân kiểm soát chất lượng sản phẩm
Với thương hiệu HBM, Loadcell PW12C được đánh giá cao về độ ổn định, khả năng đáp ứng kỹ thuật và tính tin cậy trong vận hành lâu dài.
Cấu tạo và nguyên lý hoạt động của Loadcell PW12C HBM
Loadcell PW12C HBM được chế tạo từ vật liệu nhôm, có thiết kế tối ưu cho ứng dụng cân single point. Cấu trúc cảm biến giúp sản phẩm có trọng lượng nhẹ, độ nhạy cao và phù hợp với nhiều hệ thống cân bàn công nghiệp.
Cấu tạo cơ bản
Một cảm biến lực PW12C HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có độ đàn hồi phù hợp để tạo biến dạng đo lường.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân loadcell khi có tải trọng tác động.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ: giúp loadcell đạt cấp bảo vệ IP67, hạn chế ảnh hưởng từ bụi và nước.
- Vị trí bắt vít: hỗ trợ cố định loadcell vào khung cân và mặt bàn cân.
Nguyên lý hoạt động
Khi hàng hóa được đặt lên bàn cân, lực tác động sẽ truyền xuống Loadcell PW12C HBM. Thân loadcell biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi giá trị điện trở của strain gauge bên trong cảm biến.
Mạch đo sẽ chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Tín hiệu này được đầu cân hoặc bộ điều khiển khuếch đại, xử lý và hiển thị thành giá trị khối lượng. Nhờ nguyên lý này, loadcell có thể đo tải trọng với độ chính xác cao và phản hồi ổn định trong quá trình vận hành.
Bảng thông số kỹ thuật Loadcell PW12C HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW12C HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Chiết rót động, định lượng động, chiết rót tĩnh, định lượng tĩnh, cân kiểm tra trọng lượng |
| Tải trọng tối đa |
50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg, 635kg, 750kg |
| Cấp chính xác |
C3MR |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
5g, 10g, 20g, 50g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
800 x 800 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy PW12C HBM là dòng loadcell phù hợp với nhiều hệ thống cân công nghiệp cần dải tải rộng, độ chính xác tốt và khả năng làm việc ổn định với mặt bàn cân lớn.
Bảng mã model Loadcell PW12C HBM
| Mã sản phẩm |
Tải trọng tối đa |
Giá trị kiểm định tối thiểu Vmin |
| 1-PW12CC3/50KG-1 |
50kg |
5g |
| 1-PW12CC3/75KG-1 |
75kg |
5g |
| 1-PW12CC3/100KG-1 |
100kg |
10g |
| 1-PW12CC3/150KG-1 |
150kg |
10g |
| 1-PW12CC3/200KG-1 |
200kg |
20g |
| 1-PW12CC3/250KG-1 |
250kg |
20g |
| 1-PW12CC3/300KG-1 |
300kg |
20g |
| 1-PW12CC3/500KG-1 |
500kg |
50g |
| 1-PW12CC3/635KG-1 |
635kg |
50g |
| 1-PW12CC3/750KG-1 |
750kg |
50g |
Khi lựa chọn mã loadcell, người dùng nên căn cứ vào tải trọng cân thực tế, độ chia mong muốn, kích thước bàn cân và yêu cầu kiểm định của hệ thống. Không nên chọn tải trọng quá sát với tải làm việc thường xuyên vì có thể làm giảm độ bền của cảm biến.
Ưu điểm nổi bật của Loadcell PW12C HBM
Dải tải trọng rộng từ 50kg đến 750kg
Loadcell PW12C HBM có nhiều mức tải trọng, từ 50kg cho các cân bàn nhỏ đến 750kg cho các hệ thống cân công nghiệp tải trung bình. Điều này giúp doanh nghiệp dễ dàng lựa chọn model phù hợp với từng ứng dụng cụ thể mà không phải thay đổi quá nhiều thiết kế cơ khí.
Hỗ trợ bàn cân lớn 800 x 800 mm
Một trong những ưu điểm đáng chú ý của PW12C là khả năng sử dụng với bàn cân tối đa 800 x 800 mm. Kích thước này phù hợp cho các loại cân bàn công nghiệp, cân kiểm tra hàng hóa, cân đóng gói hoặc cân trong dây chuyền sản xuất cần mặt cân rộng.
Cấp chính xác C3MR ổn định
Cấp chính xác C3MR giúp loadcell đáp ứng tốt các yêu cầu cân đo trong sản xuất, thương mại và kiểm soát chất lượng. Đây là yếu tố quan trọng đối với những hệ thống cần kết quả cân ổn định, đáng tin cậy và có thể phục vụ mục đích kiểm định.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp loadcell chống bụi và chống nước tốt hơn trong môi trường công nghiệp. Với những khu vực có độ ẩm, bụi hoặc cần vệ sinh thiết bị thường xuyên, IP67 giúp tăng độ bền và giảm rủi ro hư hỏng do môi trường.
Vật liệu nhôm nhẹ, phản hồi tốt
Thân loadcell bằng nhôm giúp sản phẩm có trọng lượng nhẹ, độ nhạy tốt và phù hợp cho các ứng dụng cân single point. Vật liệu này cũng giúp cảm biến phản hồi ổn định trong các hệ thống chiết rót, định lượng và kiểm tra trọng lượng.
Ứng dụng thực tế của Loadcell PW12C HBM
Loadcell PW12C HBM được dùng trong cân bàn điện tử, cân kiểm tra trọng lượng, hệ thống chiết rót, định lượng, máy đóng gói và dây chuyền sản xuất. Với thiết kế single point, dải tải 50kg đến 750kg và bàn cân tối đa 800 x 800 mm, sản phẩm phù hợp cho nhiều ứng dụng công nghiệp.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử trong kho hàng.
- Cân kiểm tra trọng lượng sản phẩm.
- Hệ thống checkweighing trong dây chuyền.
- Máy chiết rót tĩnh và chiết rót động.
- Hệ thống định lượng nguyên liệu.
- Máy đóng gói bán tự động hoặc tự động.
- Cân kiểm soát chất lượng trong sản xuất.
- Cân hàng hóa, bao bì, thùng carton, linh kiện, thực phẩm.
Trong các ứng dụng kiểm tra trọng lượng, loadcell cần phản hồi ổn định và hạn chế sai số do vị trí đặt tải. PW12C HBM đáp ứng tốt nhu cầu này nhờ thiết kế single point chuyên dụng và dải tải đa dạng.
Cách lựa chọn Loadcell PW12C HBM phù hợp
Để chọn đúng Loadcell PW12C HBM, người dùng cần xem xét tải trọng, độ chia, kích thước bàn cân, môi trường làm việc và yêu cầu kiểm định.
Chọn đúng tải trọng
Tải trọng loadcell nên lớn hơn tải trọng làm việc thực tế để đảm bảo độ bền và an toàn. Ví dụ, nếu hệ thống thường cân khoảng 200kg, có thể chọn model 200kg hoặc cao hơn tùy thiết kế cơ khí và hệ số an toàn.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến khả năng kiểm định và độ chia của cân. Với PW12C HBM, Vmin gồm 5g, 10g, 20g và 50g tùy tải trọng. Người dùng nên chọn model phù hợp với độ chia mong muốn của hệ thống cân.
Kiểm tra kích thước bàn cân
PW12C HBM hỗ trợ bàn cân tối đa 800 x 800 mm. Nếu mặt bàn cân lớn hơn, cần tính toán lại thiết kế cơ khí hoặc cân nhắc dòng loadcell khác phù hợp hơn.
Xem xét môi trường lắp đặt
Nếu loadcell làm việc trong môi trường có bụi, ẩm hoặc cần vệ sinh, cấp bảo vệ IP67 là lợi thế quan trọng. Tuy nhiên, vẫn cần bảo vệ dây tín hiệu, tránh ngập nước kéo dài và lắp đặt đúng kỹ thuật.
Kiểm tra đầu cân và tín hiệu
PW12C HBM có tín hiệu đầu ra thụ động mV/V, phù hợp với nhiều đầu cân và bộ điều khiển cân công nghiệp. Khi thay thế, cần đảm bảo hệ thống đang dùng tương thích với loại tín hiệu này.
Lưu ý khi lắp đặt và sử dụng Loadcell PW12C HBM
Để Loadcell PW12C HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không làm cong, vặn xoắn hoặc siết lệch thân loadcell.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân.
- Đảm bảo bàn cân không cọ sát vào khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, chuột cắn hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại cân sau khi thay loadcell.
- Kiểm tra định kỳ độ ổn định, sai số và tình trạng cơ khí của hệ thống.
Lắp đặt đúng giúp loadcell phát huy tốt độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong môi trường sử dụng thực tế.
Báo giá Loadcell PW12C HBM
Giá Loadcell PW12C HBM phụ thuộc vào tải trọng, mã sản phẩm, số lượng đặt mua, tình trạng hàng sẵn kho, yêu cầu chứng từ và chính sách bảo hành. Các model 50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg, 635kg và 750kg có thể có giá khác nhau tùy thời điểm.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Mã hàng cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc chứng từ kỹ thuật.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW12C HBM uy tín
Khi mua Loadcell PW12C HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, ứng dụng và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW12C HBM là lựa chọn phù hợp cho các hệ thống cân bàn, cân kiểm tra trọng lượng, chiết rót, định lượng và dây chuyền sản xuất cần cảm biến lực chính xác, ổn định và bền bỉ. Với thiết kế single point, tải trọng từ 50kg đến 750kg, cấp chính xác C3MR, chuẩn bảo vệ IP67, vật liệu nhôm, chứng nhận OIML và khả năng hỗ trợ bàn cân tối đa 800 x 800 mm, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện nay.
Việc lựa chọn đúng model Loadcell PW12C HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW12C HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
