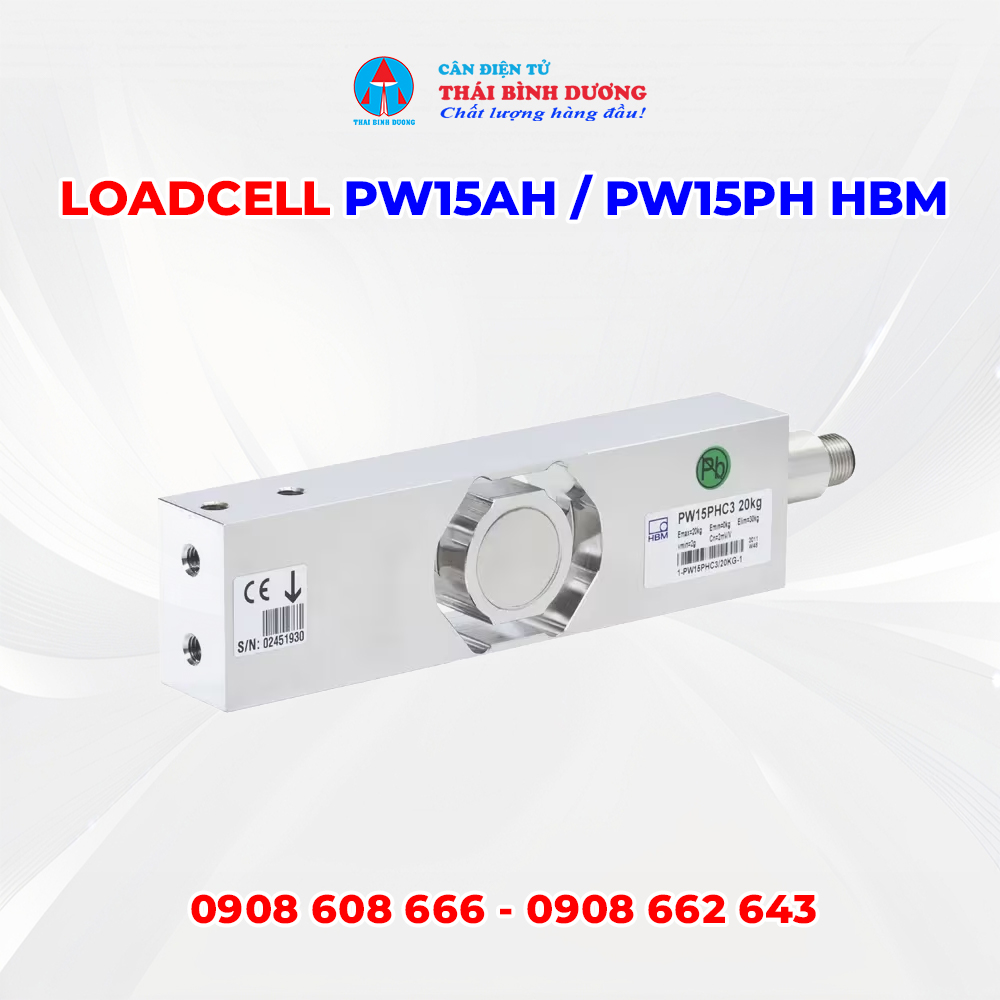

Loadcell PW15AH / PW15PH HBM là dòng cảm biến lực dạng single point cao cấp, được thiết kế cho các hệ thống cân điện tử, cân định lượng, chiết rót, đóng gói và các ứng dụng công nghiệp yêu cầu độ chính xác cao trong môi trường khắc nghiệt. Với vật liệu thép không gỉ có lớp phủ bảo vệ, cấp bảo vệ IP68/IP69K và chứng nhận OIML, sản phẩm đặc biệt phù hợp cho các khu vực có độ ẩm cao, thường xuyên vệ sinh hoặc cần khả năng chống nước, chống bụi vượt trội.
Điểm nổi bật của Loadcell PW15AH / PW15PH HBM là sự kết hợp giữa thiết kế single point nhỏ gọn, độ chính xác cao và khả năng làm việc ổn định trong môi trường sản xuất thực tế. Sản phẩm có dải tải trọng từ 10kg, 20kg, 50kg đến 100kg, phù hợp cho cân bàn nhỏ, cân kiểm tra, hệ thống chiết rót, định lượng nguyên liệu và máy đóng gói tự động.
Nếu doanh nghiệp đang cần một dòng loadcell HBM chính hãng, bền bỉ, tín hiệu ổn định và phù hợp với môi trường rửa nước hoặc khu vực sản xuất thực phẩm, Loadcell PW15AH / PW15PH HBM là lựa chọn rất đáng cân nhắc.
Tóm tắt nhanh về Loadcell PW15AH / PW15PH HBM
Loadcell PW15AH / PW15PH HBM là cảm biến lực dạng single point, làm từ thép không gỉ có lớp phủ bảo vệ, đạt chuẩn IP68/IP69K, tải trọng 10kg đến 100kg, cấp chính xác C3MR, C6, C6MR, C3MI. Sản phẩm phù hợp cho chiết rót, định lượng tĩnh, định lượng động và cân bàn công nghiệp nhỏ.
Thông tin nổi bật:
- Loại cảm biến: single point
- Tải trọng: 10kg, 20kg, 50kg, 100kg
- Cấp chính xác: C3MR, C6, C6MR, C3MI
- Cấp bảo vệ: IP68/IP69K
- Vật liệu: thép không gỉ có lớp phủ bảo vệ
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 500 x 400 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng đặc biệt: không có hoặc đầu nối plug connector tùy model
Loadcell PW15AH / PW15PH HBM là gì?
Loadcell PW15AH / PW15PH HBM là cảm biến tải trọng một điểm, có nhiệm vụ chuyển đổi lực tác động lên bàn cân thành tín hiệu điện để đầu cân hoặc bộ điều khiển xử lý thành giá trị khối lượng. Dòng loadcell này được phát triển cho các hệ thống cân một cảm biến, đặc biệt là cân bàn nhỏ, cân định lượng và máy chiết rót.
Với thiết kế single point, loadcell có thể hoạt động ổn định trong phạm vi bàn cân được khuyến nghị, ngay cả khi vị trí đặt tải không hoàn toàn ở trung tâm. Kích thước bàn cân tối đa của dòng PW15AH / PW15PH HBM là 500 x 400 mm, phù hợp cho nhiều ứng dụng cân tải nhỏ đến trung bình.
Sản phẩm thường được sử dụng trong:
- Cân bàn điện tử nhỏ
- Cân định lượng nguyên liệu
- Hệ thống chiết rót động
- Hệ thống chiết rót tĩnh
- Máy đóng gói
- Cân kiểm tra sản phẩm
- Dây chuyền sản xuất thực phẩm
- Khu vực sản xuất cần vệ sinh thường xuyên
Nhờ chuẩn bảo vệ IP68/IP69K, dòng loadcell này đặc biệt phù hợp với môi trường có nước, bụi, độ ẩm hoặc yêu cầu vệ sinh cao hơn so với các loadcell nhôm thông thường.
Cấu tạo và nguyên lý hoạt động của Loadcell PW15AH / PW15PH HBM
Loadcell PW15AH / PW15PH HBM được chế tạo từ thép không gỉ có lớp phủ bảo vệ, giúp tăng khả năng chống ăn mòn và chống tác động từ môi trường. Đây là yếu tố quan trọng đối với các ngành như thực phẩm, đồ uống, hóa chất nhẹ hoặc khu vực sản xuất cần rửa vệ sinh.
Cấu tạo cơ bản
Một cảm biến lực PW15AH / PW15PH HBM thường gồm các bộ phận chính:
- Thân loadcell bằng thép không gỉ: chịu lực chính, đảm bảo độ bền cơ học cao.
- Lớp phủ bảo vệ: hỗ trợ chống ẩm, chống ăn mòn và tăng độ bền khi làm việc trong môi trường khó.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân loadcell khi có tải trọng tác động.
- Dây tín hiệu hoặc đầu nối plug connector: truyền tín hiệu từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt cấp bảo vệ IP68/IP69K.
- Lỗ bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
Nguyên lý hoạt động
Khi vật cần cân được đặt lên bàn cân, lực tác động sẽ truyền xuống loadcell. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi điện trở của các strain gauge bên trong.
Mạch đo sẽ chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Đầu cân hoặc bộ điều khiển tiếp nhận tín hiệu, khuếch đại và chuyển đổi thành giá trị khối lượng hiển thị. Nhờ cơ chế này, Loadcell PW15AH / PW15PH HBM có thể đo lực với độ chính xác cao và độ ổn định tốt.
Bảng thông số kỹ thuật Loadcell PW15AH / PW15PH HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW15AH / PW15PH HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Chiết rót động, định lượng động, chiết rót tĩnh, định lượng tĩnh |
| Tải trọng tối đa |
10kg, 20kg, 50kg, 100kg |
| Cấp chính xác |
C3MR, C6, C6MR, C3MI |
| Cấp bảo vệ |
IP68/IP69K |
| Giá trị kiểm định tối thiểu Vmin |
0.5g, 1g, 2g, 5g, 10g |
| Vật liệu |
Thép không gỉ có lớp phủ bảo vệ |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
500 x 400 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có hoặc đầu nối plug connector tùy model |
Bảng thông số cho thấy PW15AH / PW15PH HBM là dòng loadcell phù hợp cho các hệ thống cân cần độ chính xác cao, khả năng chống nước tốt và độ bền ổn định trong môi trường công nghiệp.
Bảng mã model Loadcell PW15AH / PW15PH HBM
| Mã sản phẩm |
Tải trọng tối đa |
Giá trị kiểm định tối thiểu Vmin |
Tính năng đặc biệt |
| 1-PW15AHC3/10KG-1 |
10kg |
1g |
Không có |
| 1-PW15AHC3/20KG-1 |
20kg |
2g |
Không có |
| 1-PW15AHC3/20KU-1 |
Theo tài liệu model |
Theo tài liệu model |
Theo tài liệu model |
| 1-PW15AHC3/50KG-1 |
50kg |
5g |
Không có |
| 1-PW15AHC3/50KU-1 |
Theo tài liệu model |
Theo tài liệu model |
Theo tài liệu model |
Lưu ý: Một số mã có hậu tố “KU” trong dữ liệu cung cấp chưa thể hiện đầy đủ tải trọng, Vmin và tính năng đặc biệt. Khi đặt hàng thực tế, khách hàng nên kiểm tra lại datasheet, mã hàng, đầu nối và phiên bản cảm biến để chọn đúng model.
Ưu điểm nổi bật của Loadcell PW15AH / PW15PH HBM
Chuẩn bảo vệ IP68/IP69K vượt trội
Cấp bảo vệ IP68/IP69K là lợi thế lớn của Loadcell PW15AH / PW15PH HBM. Chuẩn này giúp cảm biến phù hợp với môi trường ẩm, bụi, khu vực thường xuyên vệ sinh hoặc nơi có yêu cầu chống nước cao. Đây là điểm khác biệt quan trọng so với nhiều dòng loadcell chỉ đạt IP65 hoặc IP67.
Vật liệu thép không gỉ bền bỉ
Thân loadcell bằng thép không gỉ có lớp phủ bảo vệ giúp tăng khả năng chống ăn mòn và nâng cao tuổi thọ trong môi trường sản xuất. Điều này đặc biệt hữu ích trong ngành thực phẩm, đồ uống, thủy sản, hóa chất nhẹ hoặc khu vực có độ ẩm cao.
Độ chính xác cao, nhiều cấp lựa chọn
Sản phẩm có các cấp chính xác C3MR, C6, C6MR và C3MI, giúp người dùng lựa chọn theo yêu cầu kỹ thuật của từng hệ thống cân. Với ứng dụng định lượng hoặc chiết rót, độ chính xác cao giúp kiểm soát nguyên liệu tốt hơn và giảm sai số trong sản xuất.
Phù hợp cho bàn cân 500 x 400 mm
Loadcell PW15AH / PW15PH HBM hỗ trợ bàn cân tối đa 500 x 400 mm. Kích thước này phù hợp với nhiều hệ thống cân bàn nhỏ, cân kiểm tra, cân chiết rót hoặc máy đóng gói có không gian lắp đặt hạn chế.

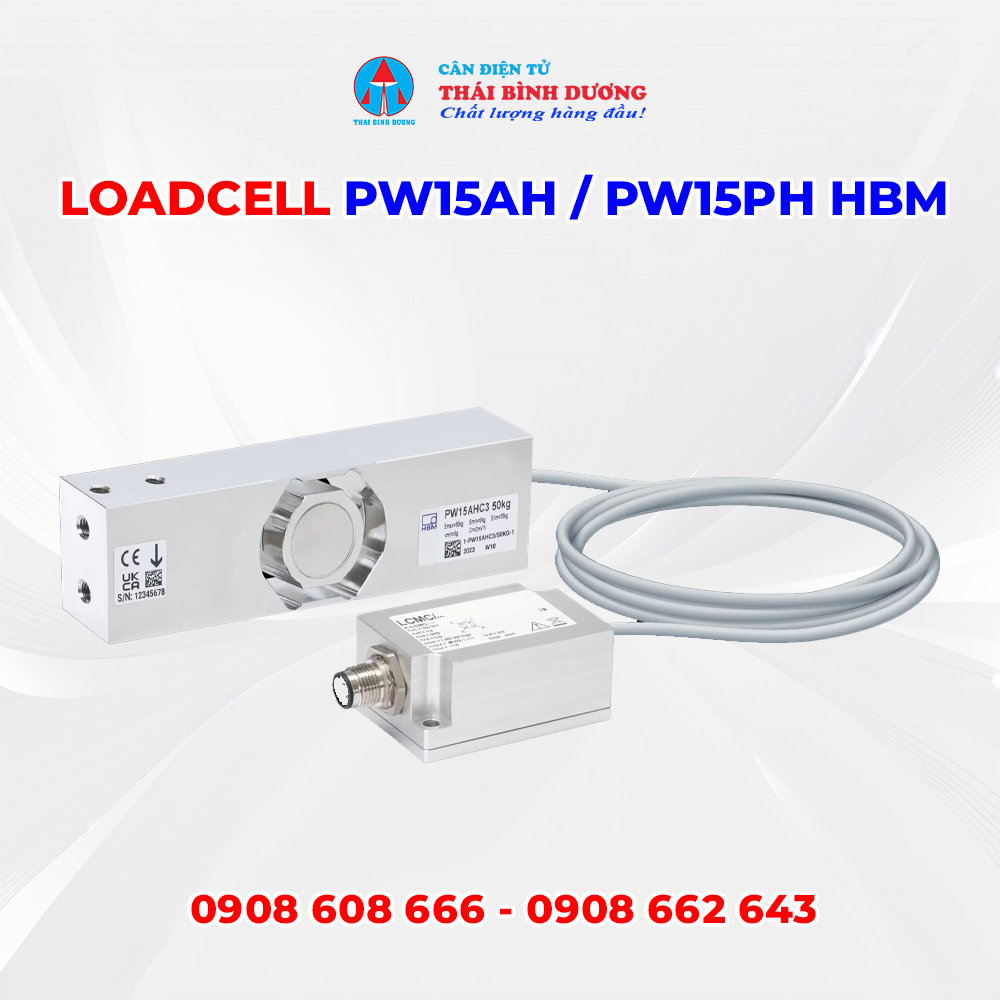

Tùy chọn đầu nối plug connector
Một số phiên bản có thể có đầu nối plug connector, giúp việc lắp đặt và bảo trì thuận tiện hơn. Khi cần thay thế hoặc kiểm tra, kỹ thuật viên có thể thao tác nhanh hơn so với dây nối cố định.
Ứng dụng thực tế của Loadcell PW15AH / PW15PH HBM
Loadcell PW15AH / PW15PH HBM được dùng cho cân bàn nhỏ, hệ thống chiết rót, định lượng, máy đóng gói và các dây chuyền sản xuất cần cảm biến lực chính xác, chống nước tốt. Với chuẩn IP68/IP69K, sản phẩm phù hợp cho môi trường thực phẩm, đồ uống, thủy sản và khu vực vệ sinh thường xuyên.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử tải nhỏ và vừa.
- Cân kiểm tra trọng lượng sản phẩm.
- Máy chiết rót tĩnh.
- Máy chiết rót động.
- Hệ thống định lượng nguyên liệu.
- Máy đóng gói tự động hoặc bán tự động.
- Cân trong dây chuyền thực phẩm.
- Cân trong khu vực có độ ẩm cao hoặc cần vệ sinh nước.
Trong các hệ thống filling/dosing, loadcell cần phản hồi nhanh, ổn định và có độ chính xác tốt. PW15AH / PW15PH HBM đáp ứng tốt yêu cầu này nhờ thiết kế single point, tín hiệu mV/V và cấp chính xác đa dạng.
Cách lựa chọn Loadcell PW15AH / PW15PH HBM phù hợp
Để chọn đúng Loadcell PW15AH / PW15PH HBM, người dùng cần xem xét tải trọng, độ chia, môi trường lắp đặt, kích thước bàn cân và kiểu kết nối.
Chọn đúng tải trọng
Tải trọng loadcell cần phù hợp với tải làm việc thực tế. Các mức 10kg, 20kg, 50kg và 100kg phù hợp cho cân bàn nhỏ, máy định lượng hoặc hệ thống chiết rót tải nhẹ đến trung bình. Không nên chọn tải trọng quá sát mức làm việc tối đa nếu hệ thống thường xuyên chịu va đập hoặc quá tải.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định của hệ thống cân. Với PW15AH / PW15PH HBM, Vmin gồm 0.5g, 1g, 2g, 5g và 10g tùy phiên bản. Người dùng nên chọn model phù hợp với độ phân giải mong muốn.
Kiểm tra môi trường sử dụng
Nếu hệ thống làm việc trong môi trường ẩm, rửa nước hoặc yêu cầu vệ sinh, IP68/IP69K là lựa chọn rất phù hợp. Tuy nhiên, vẫn cần lắp đặt đúng kỹ thuật, bảo vệ dây tín hiệu và tránh tác động cơ học mạnh.
Kiểm tra kích thước bàn cân
Bàn cân tối đa khuyến nghị là 500 x 400 mm. Nếu thiết kế mặt bàn lớn hơn, cần kiểm tra lại khả năng chịu tải lệch tâm hoặc cân nhắc dòng loadcell khác phù hợp hơn.
Kiểm tra kiểu đầu nối
Tùy model, sản phẩm có thể là loại không có tính năng đặc biệt hoặc có đầu nối plug connector. Khi thay thế, cần kiểm tra đúng mã hàng để đảm bảo tương thích với hệ thống hiện có.
Lưu ý khi lắp đặt và sử dụng Loadcell PW15AH / PW15PH HBM
Để loadcell hoạt động chính xác và bền bỉ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không làm cong, xoắn hoặc siết lệch thân loadcell.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên bàn cân.
- Đảm bảo bàn cân không cọ sát vào khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, chuột cắn hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Kiểm tra gioăng, đầu nối và khu vực dây ra trong môi trường rửa nước.
- Hiệu chuẩn lại cân sau khi thay loadcell.
- Kiểm tra định kỳ sai số và độ ổn định của hệ thống cân.
Lắp đặt đúng giúp loadcell phát huy tốt độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong điều kiện sử dụng thực tế.
Báo giá Loadcell PW15AH / PW15PH HBM
Giá Loadcell PW15AH / PW15PH HBM phụ thuộc vào tải trọng, cấp chính xác, phiên bản đầu nối, số lượng đặt mua, tình trạng hàng sẵn kho và yêu cầu chứng từ. Các model 10kg, 20kg, 50kg và 100kg có thể có mức giá khác nhau tùy thời điểm và chính sách nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp chính xác C3MR, C6, C6MR hoặc C3MI.
- Phiên bản thường hoặc có plug connector.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng cần dùng, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang vận hành.
Địa chỉ mua Loadcell PW15AH / PW15PH HBM uy tín
Khi mua Loadcell PW15AH / PW15PH HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, môi trường sử dụng và kiểu kết nối.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW15AH / PW15PH HBM là lựa chọn phù hợp cho các hệ thống cân bàn, cân định lượng, chiết rót và máy đóng gói cần cảm biến lực chính xác, bền bỉ và có khả năng chống nước vượt trội. Với thiết kế single point, dải tải trọng 10kg đến 100kg, cấp chính xác C3MR/C6/C6MR/C3MI, chuẩn IP68/IP69K, vật liệu thép không gỉ phủ bảo vệ và chứng nhận OIML, sản phẩm đáp ứng tốt các yêu cầu cân công nghiệp hiện đại.
Việc lựa chọn đúng model Loadcell PW15AH / PW15PH HBM giúp hệ thống cân hoạt động ổn định, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân trong môi trường ẩm, khu vực vệ sinh thường xuyên hoặc dây chuyền định lượng, đây là dòng cảm biến rất đáng đầu tư.
Quý khách cần mua Loadcell PW15AH / PW15PH HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
Cân Điện Tử Thái Bình Dương cam kết:
- Hàng chính hãng, thông số rõ ràng.
- Tư vấn kỹ thuật tận tâm.
- Giá cạnh tranh.
- Giao hàng nhanh.
- Hỗ trợ khách hàng cá nhân, nhà xưởng và doanh nghiệp.
Hotline: 0908 608 666 – 0908 662 643
