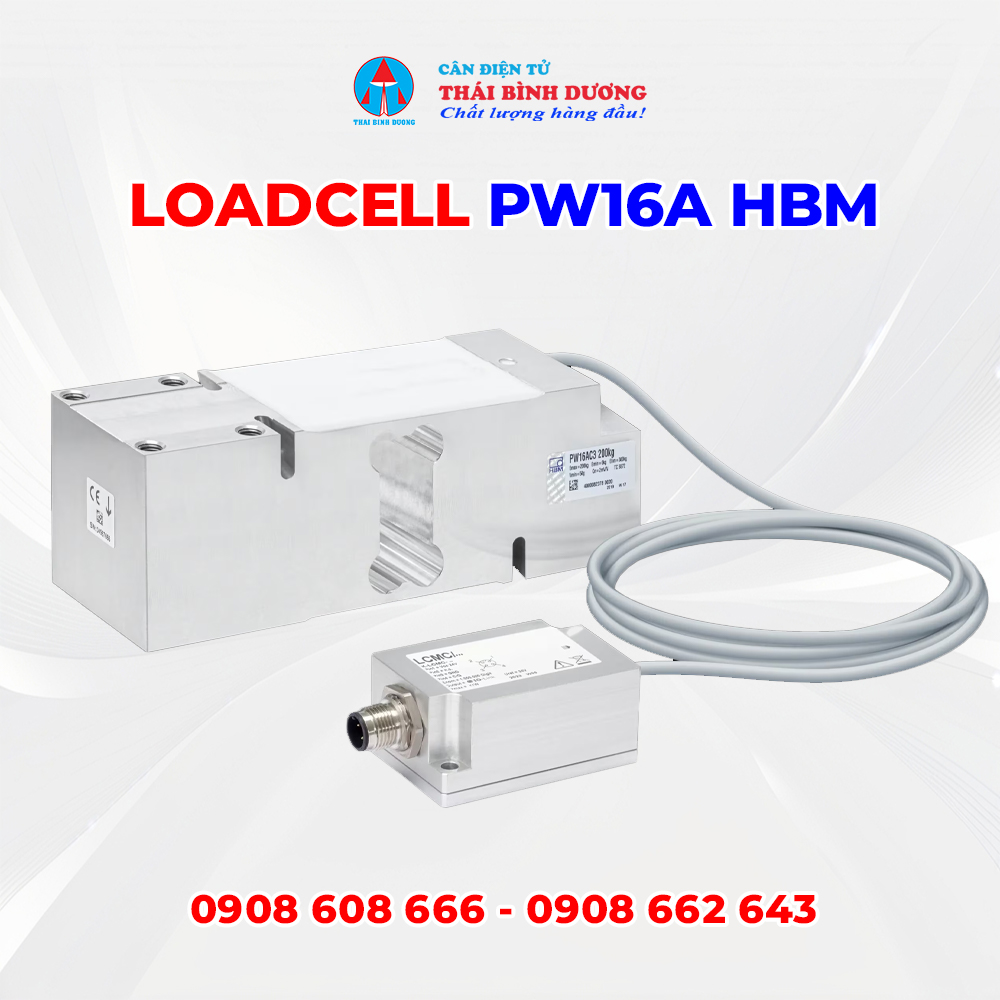

Loadcell PW16A HBM là cảm biến lực dạng single point được sử dụng trong các hệ thống cân bàn điện tử, cân định lượng, cân chiết rót, cân đóng gói và dây chuyền sản xuất công nghiệp. Với dải tải trọng đa dạng từ 30kg đến 660kg, cấp chính xác C3MR/C4, vật liệu nhôm, chuẩn bảo vệ IP67 cùng các chứng nhận OIML, NTEP và ATEX/IECEx, sản phẩm đáp ứng tốt nhu cầu cân đo chính xác trong nhiều lĩnh vực sản xuất hiện đại.
Trong hệ thống cân điện tử, loadcell là bộ phận quyết định trực tiếp đến độ ổn định và độ chính xác của kết quả cân. Nếu sử dụng cảm biến kém chất lượng hoặc chọn sai tải trọng, cân có thể bị trôi số, sai số lớn, phản hồi chậm hoặc nhanh hư hỏng khi làm việc liên tục. Vì vậy, lựa chọn Loadcell PW16A HBM chính hãng là giải pháp phù hợp cho doanh nghiệp cần cảm biến tải trọng ổn định, dễ tích hợp và có độ tin cậy cao.
Bài viết này sẽ giúp bạn hiểu rõ đặc điểm, thông số kỹ thuật, bảng model, ứng dụng thực tế, cách lựa chọn và địa chỉ mua Loadcell PW16A HBM uy tín.
Tóm tắt nhanh về Loadcell PW16A HBM
Loadcell PW16A HBM là cảm biến lực dạng single point bằng nhôm, có dải tải trọng từ 30kg đến 660kg, cấp chính xác C3MR/C4, cấp bảo vệ IP67 và tín hiệu đầu ra thụ động mV/V. Sản phẩm phù hợp cho cân bàn, cân định lượng tĩnh, định lượng động, chiết rót và dây chuyền sản xuất.
Thông tin nổi bật:
- Loại cảm biến: single point
- Tải trọng: 30kg, 50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg, 660kg
- Cấp chính xác: C3MR, C4
- Cấp bảo vệ: IP67
- Vật liệu: nhôm
- Chứng nhận: OIML, NTEP, ATEX/IECEx
- Kích thước bàn cân tối đa: 600 x 600 mm
- Tín hiệu đầu ra: thụ động mV/V
- Ứng dụng: chiết rót, định lượng, cân bàn, cân công nghiệp
Loadcell PW16A HBM là gì?
Loadcell PW16A HBM là cảm biến tải trọng một điểm, có nhiệm vụ chuyển đổi lực tác động lên bàn cân thành tín hiệu điện. Tín hiệu này được truyền đến đầu cân hoặc bộ điều khiển để xử lý và hiển thị thành giá trị khối lượng. Đây là dòng loadcell single point phù hợp cho các hệ thống cân sử dụng một cảm biến, đặc biệt là cân bàn và cân platform có kích thước mặt bàn vừa.
Với kích thước bàn cân tối đa 600 x 600 mm, PW16A HBM phù hợp cho nhiều ứng dụng cân trong kho hàng, nhà máy, dây chuyền đóng gói và hệ thống định lượng. Dòng sản phẩm này có dải tải rộng, từ 30kg cho các ứng dụng cân nhẹ đến 660kg cho các hệ thống tải trung bình.
Các ứng dụng phổ biến gồm:
- Cân bàn điện tử
- Cân kiểm tra trọng lượng
- Hệ thống chiết rót tĩnh
- Hệ thống chiết rót động
- Cân định lượng nguyên liệu
- Máy đóng gói
- Cân platform tải nhỏ và vừa
- Cân trong dây chuyền sản xuất
Nhờ các chứng nhận OIML, NTEP và ATEX/IECEx, Loadcell PW16A HBM phù hợp với nhiều hệ thống cân có yêu cầu kiểm định, tiêu chuẩn thương mại hoặc yêu cầu an toàn kỹ thuật cao.
Cấu tạo và nguyên lý hoạt động của Loadcell PW16A HBM
Loadcell PW16A HBM được chế tạo từ nhôm, giúp cảm biến có trọng lượng nhẹ, độ nhạy tốt và phản hồi ổn định trong quá trình cân. Thiết kế single point cho phép loadcell hoạt động hiệu quả trong các hệ thống cân một điểm đặt lực.
Cấu tạo cơ bản
Một cảm biến lực PW16A HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có độ đàn hồi phù hợp để tạo biến dạng đo lường.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân cảm biến khi có tải trọng tác động.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt cấp bảo vệ IP67.
- Vị trí bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
- Tem thông số: thể hiện model, tải trọng, cấp chính xác và các thông tin kỹ thuật quan trọng.
Nguyên lý hoạt động
Khi vật cần cân được đặt lên bàn cân, lực tác động truyền xuống Loadcell PW16A HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi điện trở của các strain gauge bên trong.
Mạch đo sẽ chuyển sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Đầu cân hoặc bộ điều khiển tiếp nhận tín hiệu, khuếch đại, xử lý và hiển thị thành giá trị khối lượng. Nhờ nguyên lý này, loadcell có thể đo tải trọng với độ chính xác cao và độ ổn định tốt trong quá trình vận hành.
Bảng thông số kỹ thuật Loadcell PW16A HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW16A HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Chiết rót động, định lượng động, chiết rót tĩnh, định lượng tĩnh |
| Tải trọng tối đa |
30kg, 50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg, 660kg |
| Cấp chính xác |
C3MR, C4 |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
2g, 5g, 10g, 20g, 50g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML, NTEP, ATEX/IECEx |
| Kích thước bàn cân tối đa |
600 x 600 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy PW16A HBM là dòng loadcell phù hợp với các ứng dụng cân cần độ chính xác ổn định, dải tải rộng và khả năng tích hợp tốt trong hệ thống cân công nghiệp.
Bảng mã model Loadcell PW16A HBM
| Mã sản phẩm |
Tải trọng tối đa |
Cấp chính xác |
Giá trị kiểm định tối thiểu Vmin |
| 1-PW16AC3/30KG-1 |
30kg |
C3MR |
2g |
| 1-PW16AC3/50KG-1 |
50kg |
C3MR |
5g |
| 1-PW16AC3/75KG-1 |
75kg |
C3MR |
5g |
| 1-PW16AC3/100KG-1 |
100kg |
C3MR |
10g |
| 1-PW16AC3/150KG-1 |
150kg |
C3MR |
10g |
| PW16A 200kg |
200kg |
C3MR/C4 tùy cấu hình |
20g |
| PW16A 250kg |
250kg |
C3MR/C4 tùy cấu hình |
20g |
| PW16A 300kg |
300kg |
C3MR/C4 tùy cấu hình |
20g |
| PW16A 500kg |
500kg |
C3MR/C4 tùy cấu hình |
50g |
| PW16A 660kg |
660kg |
C3MR/C4 tùy cấu hình |
50g |
Lưu ý: Một số model từ 200kg đến 660kg cần đối chiếu thêm mã hàng cụ thể khi đặt mua để đảm bảo đúng tải trọng, cấp chính xác và Vmin theo yêu cầu hệ thống.
Ưu điểm nổi bật của Loadcell PW16A HBM
Dải tải trọng rộng, dễ lựa chọn
Loadcell PW16A HBM có nhiều mức tải từ 30kg đến 660kg, phù hợp cho nhiều ứng dụng cân tải nhỏ và tải trung bình. Người dùng có thể chọn model 30kg, 50kg, 75kg cho hệ thống cân nhẹ hoặc 300kg, 500kg, 660kg cho cân platform, cân bàn lớn hơn.
Cấp chính xác C3MR và C4
Cấp chính xác C3MR/C4 giúp loadcell đáp ứng tốt các hệ thống cân cần độ ổn định cao. Với các ứng dụng chiết rót, định lượng hoặc kiểm soát trọng lượng, độ chính xác của loadcell giúp giảm sai số và nâng cao hiệu quả sản xuất.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp cảm biến chống bụi và chống nước tốt hơn trong môi trường công nghiệp. Đây là lợi thế khi lắp đặt loadcell trong kho hàng, nhà máy, khu sản xuất hoặc khu vực có độ ẩm vừa phải.
Vật liệu nhôm nhẹ, phản hồi tốt
Thân loadcell bằng nhôm giúp sản phẩm có trọng lượng nhẹ, độ nhạy tốt và phản hồi nhanh khi có tải trọng tác động. Điều này đặc biệt hữu ích trong các hệ thống cân định lượng, chiết rót hoặc dây chuyền sản xuất cần tốc độ xử lý ổn định.
Nhiều chứng nhận kỹ thuật
Loadcell PW16A HBM có chứng nhận OIML, NTEP và ATEX/IECEx. Đây là lợi thế quan trọng khi sử dụng trong hệ thống cân thương mại, cân kiểm định hoặc môi trường có yêu cầu an toàn kỹ thuật cao.
Ứng dụng thực tế của Loadcell PW16A HBM
Loadcell PW16A HBM được dùng cho cân bàn điện tử, cân platform, hệ thống chiết rót, định lượng tĩnh, định lượng động và dây chuyền sản xuất công nghiệp. Với thiết kế single point, tải trọng 30kg đến 660kg và bàn cân tối đa 600 x 600 mm, sản phẩm phù hợp cho nhiều ứng dụng cân hiện đại.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử trong kho hàng.
- Cân platform tải nhỏ và vừa.
- Cân kiểm tra trọng lượng sản phẩm.
- Hệ thống chiết rót tĩnh.
- Hệ thống chiết rót động.
- Cân định lượng nguyên liệu.
- Máy đóng gói tự động hoặc bán tự động.
- Cân trong dây chuyền sản xuất.
- Cân kiểm soát chất lượng hàng hóa.
Trong các ứng dụng filling/dosing, loadcell cần phản hồi ổn định và có độ chính xác cao. PW16A HBM đáp ứng tốt nhu cầu này nhờ thiết kế single point, tín hiệu mV/V và dải tải đa dạng.
Cách lựa chọn Loadcell PW16A HBM phù hợp
Để chọn đúng Loadcell PW16A HBM, người dùng cần xem xét tải trọng, độ chia, kích thước bàn cân, môi trường lắp đặt và yêu cầu chứng nhận.
Chọn đúng tải trọng
Tải trọng loadcell cần phù hợp với tải làm việc thực tế. Không nên chọn tải trọng quá sát mức cân tối đa nếu hệ thống thường xuyên chịu va đập hoặc quá tải. Nên có hệ số an toàn phù hợp để đảm bảo độ bền lâu dài.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định của cân. Với PW16A HBM, Vmin gồm 2g, 5g, 10g, 20g và 50g tùy tải trọng. Người dùng nên chọn model phù hợp với độ phân giải mong muốn.
Kiểm tra kích thước bàn cân
Kích thước bàn cân tối đa khuyến nghị là 600 x 600 mm. Nếu mặt bàn cân lớn hơn, cần tính toán lại khả năng chịu tải lệch tâm hoặc chọn dòng loadcell khác phù hợp hơn.
Xem xét môi trường sử dụng
Nếu môi trường có bụi, ẩm hoặc yêu cầu vệ sinh định kỳ, cấp bảo vệ IP67 là lợi thế. Tuy nhiên, với khu vực thường xuyên rửa nước áp lực cao, nên cân nhắc dòng có cấp bảo vệ cao hơn.
Kiểm tra yêu cầu chứng nhận
Nếu hệ thống cân cần kiểm định thương mại hoặc sử dụng trong môi trường đặc biệt, các chứng nhận OIML, NTEP và ATEX/IECEx là yếu tố cần được xem xét kỹ khi lựa chọn.
Lưu ý khi lắp đặt và sử dụng Loadcell PW16A HBM
Để Loadcell PW16A HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không làm cong, xoắn hoặc siết lệch thân loadcell.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân.
- Đảm bảo bàn cân không cọ sát vào khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, chuột cắn hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại cân sau khi thay loadcell.
- Kiểm tra định kỳ sai số, độ ổn định và tình trạng cơ khí của hệ thống.
- Không tự ý thay đổi kết cấu lắp đặt nếu chưa đánh giá lại tải trọng và điểm đặt lực.
Lắp đặt đúng giúp loadcell duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong môi trường sử dụng thực tế.
Báo giá Loadcell PW16A HBM
Giá Loadcell PW16A HBM phụ thuộc vào tải trọng, cấp chính xác, mã sản phẩm, số lượng đặt mua, tình trạng hàng sẵn kho, yêu cầu chứng từ và chính sách bảo hành. Các model 30kg, 50kg, 75kg, 100kg, 150kg, 200kg, 250kg, 300kg, 500kg và 660kg có thể có mức giá khác nhau tùy thời điểm.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp chính xác C3MR hoặc C4.
- Mã hàng cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc chứng từ kỹ thuật.
- Chứng nhận OIML, NTEP, ATEX/IECEx.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW16A HBM uy tín
Khi mua Loadcell PW16A HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, ứng dụng và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW16A HBM là lựa chọn phù hợp cho các hệ thống cân bàn, cân platform, cân định lượng, chiết rót và dây chuyền sản xuất cần cảm biến lực chính xác, ổn định và dễ tích hợp. Với thiết kế single point, dải tải trọng từ 30kg đến 660kg, cấp chính xác C3MR/C4, chuẩn IP67, vật liệu nhôm cùng các chứng nhận OIML, NTEP và ATEX/IECEx, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện nay.
Việc lựa chọn đúng model Loadcell PW16A HBM giúp hệ thống cân hoạt động ổn định, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân bàn, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW16A HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
Cân Điện Tử Thái Bình Dương cam kết:
- Hàng chính hãng, thông số rõ ràng.
- Tư vấn kỹ thuật tận tâm.
- Giá cạnh tranh.
- Giao hàng nhanh.
- Hỗ trợ khách hàng cá nhân, nhà xưởng và doanh nghiệp.
Hotline: 0908 608 666 – 0908 662 643
