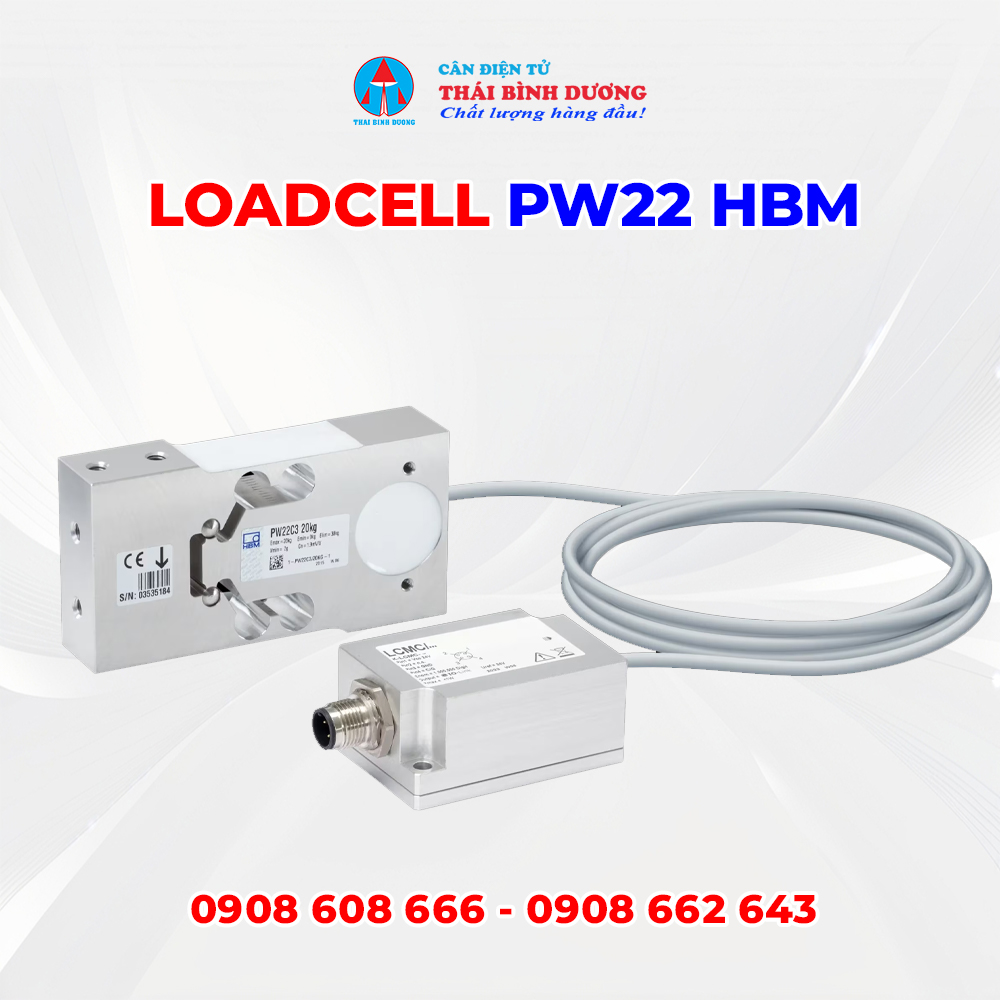

Loadcell PW22 HBM là cảm biến lực dạng single point được thiết kế chuyên biệt cho các hệ thống cân tổ hợp nhiều đầu cân, còn gọi là multi-head combination weighers. Đây là dòng loadcell phù hợp cho các ứng dụng cân định lượng tốc độ cao, cân chia phần, cân đóng gói tự động và các dây chuyền sản xuất cần độ ổn định, độ lặp lại và độ chính xác cao.
Với dải tải trọng từ 6kg, 10kg, 20kg, 30kg đến 50kg, cấp chính xác C3MR, vật liệu nhôm, chuẩn bảo vệ IP67 và chứng nhận OIML, Loadcell PW22 HBM đáp ứng tốt nhu cầu cân trong ngành thực phẩm, nông sản, hạt, linh kiện, bao bì, sản phẩm đóng gói và nhiều ứng dụng định lượng công nghiệp. Một số model còn được tích hợp bảo vệ quá tải, giúp tăng độ an toàn khi vận hành trong môi trường làm việc liên tục.
Trong hệ thống cân điện tử, loadcell là bộ phận quyết định trực tiếp đến độ chính xác của kết quả cân. Nếu chọn sai tải trọng hoặc sử dụng cảm biến không phù hợp, hệ thống có thể bị sai số, phản hồi chậm, trôi số hoặc giảm tuổi thọ. Vì vậy, lựa chọn Loadcell PW22 HBM chính hãng, đúng model là yếu tố quan trọng giúp tối ưu hiệu suất cân và giảm rủi ro trong sản xuất.
Tóm tắt nhanh về Loadcell PW22 HBM
Loadcell PW22 HBM là cảm biến lực single point bằng nhôm, có tải trọng 6kg, 10kg, 18kg, 20kg, 30kg và 50kg, cấp chính xác C3MR, chuẩn bảo vệ IP67 và chứng nhận OIML. Sản phẩm chuyên dùng cho cân tổ hợp nhiều đầu cân, hệ thống cân định lượng, cân đóng gói và bàn cân tối đa 400 x 400 mm.
Thông tin nổi bật:
- Loại cảm biến: single point
- Tải trọng: 6kg, 10kg, 18kg, 20kg, 30kg, 50kg
- Cấp chính xác: C3MR
- Cấp bảo vệ: IP67
- Vật liệu: nhôm
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 400 x 400 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tùy chọn: không có hoặc tích hợp bảo vệ quá tải
Loadcell PW22 HBM là gì?
Loadcell PW22 HBM là cảm biến tải trọng một điểm, có nhiệm vụ chuyển đổi lực tác động lên bàn cân thành tín hiệu điện dạng mV/V. Tín hiệu này sẽ được đầu cân, bộ điều khiển hoặc hệ thống PLC xử lý để tính toán khối lượng sản phẩm.
Khác với những dòng loadcell single point dùng cho cân bàn thông thường, PW22 HBM được tối ưu cho ứng dụng multi-head combination weighers. Đây là hệ thống cân tổ hợp nhiều đầu cân, thường dùng trong dây chuyền đóng gói tự động để chia sản phẩm thành từng khối lượng chính xác trước khi đóng gói.
Dòng loadcell này phù hợp cho:
- Cân tổ hợp nhiều đầu cân
- Máy đóng gói tự động
- Hệ thống định lượng tốc độ cao
- Cân chia phần sản phẩm
- Cân kiểm tra trọng lượng nhỏ
- Cân trong dây chuyền thực phẩm
- Cân hạt, bánh kẹo, nông sản, linh kiện
- Cân bàn nhỏ có kích thước tối đa 400 x 400 mm
Với thiết kế nhỏ gọn, độ chính xác C3MR và khả năng làm việc ổn định, Loadcell PW22 HBM giúp hệ thống cân đạt tốc độ xử lý tốt hơn, đồng thời duy trì độ tin cậy trong vận hành dài hạn.
Cấu tạo và nguyên lý hoạt động của Loadcell PW22 HBM
Loadcell PW22 HBM được chế tạo từ vật liệu nhôm, có thiết kế single point nhỏ gọn, phù hợp với các cơ cấu cân cần phản hồi nhanh và chính xác. Một số phiên bản còn có cơ chế bảo vệ quá tải tích hợp, giúp giảm nguy cơ hư hỏng khi tải vượt ngưỡng trong quá trình vận hành.
Cấu tạo cơ bản
Một cảm biến lực PW22 HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có trọng lượng nhẹ và độ nhạy tốt.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân cảm biến khi có tải trọng.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt chuẩn IP67, hạn chế bụi và nước.
- Vị trí bắt vít: hỗ trợ lắp đặt loadcell vào khung cân hoặc cụm cân của máy.
- Cơ chế bảo vệ quá tải: có trên một số model như 6kg, 30kg và 50kg.
Nguyên lý hoạt động
Khi sản phẩm được đưa vào phễu cân hoặc đặt lên bàn cân, lực tác động sẽ truyền xuống Loadcell PW22 HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi điện trở của strain gauge bên trong.
Mạch đo chuyển sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Tín hiệu sau đó được đầu cân hoặc bộ điều khiển xử lý để hiển thị khối lượng hoặc điều khiển quá trình định lượng. Trong hệ thống cân tổ hợp, nhiều loadcell sẽ hoạt động đồng thời để tính toán tổ hợp khối lượng tối ưu trước khi xả hàng vào bao bì.
Bảng thông số kỹ thuật Loadcell PW22 HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW22 HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Cân tổ hợp nhiều đầu cân, multi-head combination weighers |
| Tải trọng tối đa |
6kg, 10kg, 18kg, 20kg, 30kg, 50kg |
| Cấp chính xác |
C3MR |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
0.5g, 1g, 2g, 5g, 10g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
400 x 400 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có hoặc tích hợp bảo vệ quá tải |
Bảng thông số cho thấy PW22 HBM là dòng loadcell phù hợp với các hệ thống cân tải nhỏ, yêu cầu phản hồi ổn định, độ chính xác tốt và khả năng tích hợp trong máy cân tổ hợp tự động.
Bảng mã model Loadcell PW22 HBM
| Mã sản phẩm |
Tải trọng tối đa |
Giá trị kiểm định tối thiểu Vmin |
Tính năng đặc biệt |
| 1-PW22C3/6KG-1 |
6kg |
0.5g |
Tích hợp bảo vệ quá tải |
| 1-PW22C3/10KG-1 |
10kg |
1g |
Không có |
| 1-PW22C3/20KG-1 |
20kg |
2g |
Không có |
| 1-PW22C3/30KG-1 |
30kg |
2g |
Tích hợp bảo vệ quá tải |
| 1-PW22C3/50KG-1 |
50kg |
5g |
Tích hợp bảo vệ quá tải |
| PW22 18kg |
18kg |
Theo cấu hình model |
Theo cấu hình model |
Lưu ý: Với model 18kg hoặc các phiên bản đặt hàng theo cấu hình riêng, khách hàng nên kiểm tra lại mã hàng cụ thể, Vmin và tính năng bảo vệ quá tải trước khi đặt mua.
Ưu điểm nổi bật của Loadcell PW22 HBM
Tối ưu cho cân tổ hợp nhiều đầu cân
Ưu điểm quan trọng nhất của Loadcell PW22 HBM là khả năng phù hợp với hệ thống multi-head combination weighers. Đây là dòng máy cân thường dùng trong ngành đóng gói thực phẩm, hạt, bánh kẹo, nông sản hoặc sản phẩm dạng rời. Loadcell phản hồi ổn định giúp hệ thống cân tính toán tổ hợp khối lượng nhanh và chính xác hơn.
Dải tải trọng phù hợp cho định lượng nhỏ
Với các mức 6kg, 10kg, 20kg, 30kg và 50kg, PW22 HBM phù hợp cho nhiều nhu cầu định lượng tải nhỏ đến trung bình. Các mức tải này đáp ứng tốt cho phễu cân nhỏ, phễu cân tổ hợp, cân kiểm tra sản phẩm và cân chia phần.
Độ chính xác C3MR ổn định
Cấp chính xác C3MR giúp loadcell đảm bảo độ ổn định trong các ứng dụng cân công nghiệp. Với hệ thống đóng gói tự động, độ chính xác ổn định giúp giảm sai số định lượng, hạn chế hao hụt nguyên liệu và nâng cao chất lượng thành phẩm.
Chuẩn bảo vệ IP67
Loadcell PW22 HBM đạt chuẩn IP67, giúp chống bụi và chống nước tốt trong môi trường công nghiệp. Điều này đặc biệt hữu ích với dây chuyền thực phẩm, khu đóng gói hoặc nơi có bụi mịn, hơi ẩm và yêu cầu vệ sinh thiết bị định kỳ.
Một số model có bảo vệ quá tải
Các model như 6kg, 30kg và 50kg có tích hợp bảo vệ quá tải. Tính năng này giúp giảm nguy cơ hư hỏng khi phễu cân hoặc cơ cấu cân chịu lực vượt mức trong quá trình vận hành, bảo trì hoặc vệ sinh.
Ứng dụng thực tế của Loadcell PW22 HBM
Loadcell PW22 HBM được sử dụng chủ yếu trong máy cân tổ hợp nhiều đầu cân, hệ thống đóng gói tự động, cân định lượng sản phẩm rời, cân kiểm tra trọng lượng nhỏ và các ứng dụng cân tải nhẹ. Với bàn cân tối đa 400 x 400 mm, sản phẩm phù hợp cho hệ thống cân gọn, chính xác và tốc độ cao.
Ứng dụng phổ biến gồm:
- Máy cân tổ hợp nhiều đầu cân.
- Máy đóng gói thực phẩm tự động.
- Cân định lượng hạt, ngũ cốc, cà phê, trà.
- Cân định lượng bánh kẹo, snack, thực phẩm khô.
- Cân chia phần sản phẩm.
- Cân kiểm tra trọng lượng trong dây chuyền.
- Cân linh kiện nhỏ, vật tư nhẹ.
- Cân bàn nhỏ trong sản xuất.
Trong các hệ thống multi-head, nhiều loadcell cần hoạt động đồng bộ. Vì vậy, việc chọn loadcell chất lượng cao, phản hồi ổn định và có độ lặp lại tốt là yếu tố quan trọng để đảm bảo hiệu suất toàn bộ dây chuyền.
Cách lựa chọn Loadcell PW22 HBM phù hợp
Để chọn đúng Loadcell PW22 HBM, người dùng cần cân nhắc tải trọng, độ chia mong muốn, kích thước cơ cấu cân, tính năng bảo vệ quá tải và yêu cầu vận hành của máy.
Chọn đúng tải trọng
Nếu hệ thống cân sản phẩm nhẹ, model 6kg hoặc 10kg có thể phù hợp. Với phễu cân lớn hơn hoặc sản phẩm có khối lượng cao hơn, có thể chọn model 20kg, 30kg hoặc 50kg. Không nên chọn tải trọng quá sát mức làm việc thực tế nếu hệ thống thường xuyên có va đập hoặc rung động.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định. PW22 HBM có Vmin từ 0.5g đến 10g tùy model. Với ứng dụng cần độ phân giải cao, cần chọn model có Vmin nhỏ và phù hợp với yêu cầu hệ thống.
Xem xét bảo vệ quá tải
Nếu hệ thống có nguy cơ quá tải do rung, va đập hoặc thao tác vệ sinh, nên ưu tiên các model tích hợp bảo vệ quá tải như 6kg, 30kg hoặc 50kg. Tính năng này giúp tăng độ an toàn và giảm chi phí bảo trì.
Kiểm tra kích thước bàn cân
PW22 HBM hỗ trợ bàn cân tối đa 400 x 400 mm. Nếu mặt bàn hoặc phễu cân lớn hơn, cần tính toán lại cơ khí hoặc chọn dòng loadcell phù hợp hơn để tránh sai số lệch tâm.
Kiểm tra đầu cân và tín hiệu
PW22 HBM có tín hiệu đầu ra thụ động mV/V, tương thích với nhiều bộ điều khiển cân công nghiệp. Khi thay thế, cần kiểm tra đầu cân, dây tín hiệu và sơ đồ đấu nối để đảm bảo lắp đặt đúng.
Lưu ý khi lắp đặt và sử dụng Loadcell PW22 HBM
Để Loadcell PW22 HBM hoạt động chính xác và bền bỉ, kỹ thuật lắp đặt cần được thực hiện đúng quy trình. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không siết lệch hoặc làm cong thân cảm biến.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh vào phễu cân hoặc bàn cân.
- Đảm bảo cơ cấu cân không cọ sát vào khung máy.
- Bảo vệ dây tín hiệu khỏi đứt, gãy hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Kiểm tra chống rung nếu lắp trong máy đóng gói tốc độ cao.
- Hiệu chuẩn lại hệ thống sau khi thay loadcell.
- Vệ sinh thiết bị đúng cách, tránh tác động mạnh trực tiếp vào cảm biến.
Lắp đặt đúng giúp Loadcell PW22 HBM duy trì độ chính xác, hạn chế trôi số, giảm sai số tổ hợp và kéo dài tuổi thọ trong môi trường vận hành liên tục.
Báo giá Loadcell PW22 HBM
Giá Loadcell PW22 HBM phụ thuộc vào tải trọng, model cụ thể, tính năng bảo vệ quá tải, số lượng đặt mua, tình trạng hàng sẵn kho và yêu cầu chứng từ. Các model 6kg, 10kg, 20kg, 30kg và 50kg có thể có mức giá khác nhau tùy thời điểm.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Model có hoặc không có bảo vệ quá tải.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW22 HBM uy tín
Khi mua Loadcell PW22 HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với máy cân, đầu cân, hệ thống điều khiển và môi trường sử dụng.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW22 HBM là lựa chọn phù hợp cho máy cân tổ hợp nhiều đầu cân, hệ thống đóng gói tự động, cân định lượng sản phẩm rời và các ứng dụng cân tải nhỏ cần tốc độ, độ chính xác và độ ổn định cao. Với thiết kế single point, vật liệu nhôm, tải trọng từ 6kg đến 50kg, cấp chính xác C3MR, chuẩn IP67, chứng nhận OIML và tùy chọn bảo vệ quá tải, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện đại.
Việc chọn đúng model Loadcell PW22 HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số định lượng, hạn chế hao hụt sản phẩm và nâng cao hiệu quả đóng gói. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho máy cân tổ hợp, hãy kiểm tra kỹ tải trọng, Vmin, kích thước cơ cấu cân và tính năng bảo vệ quá tải để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW22 HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
