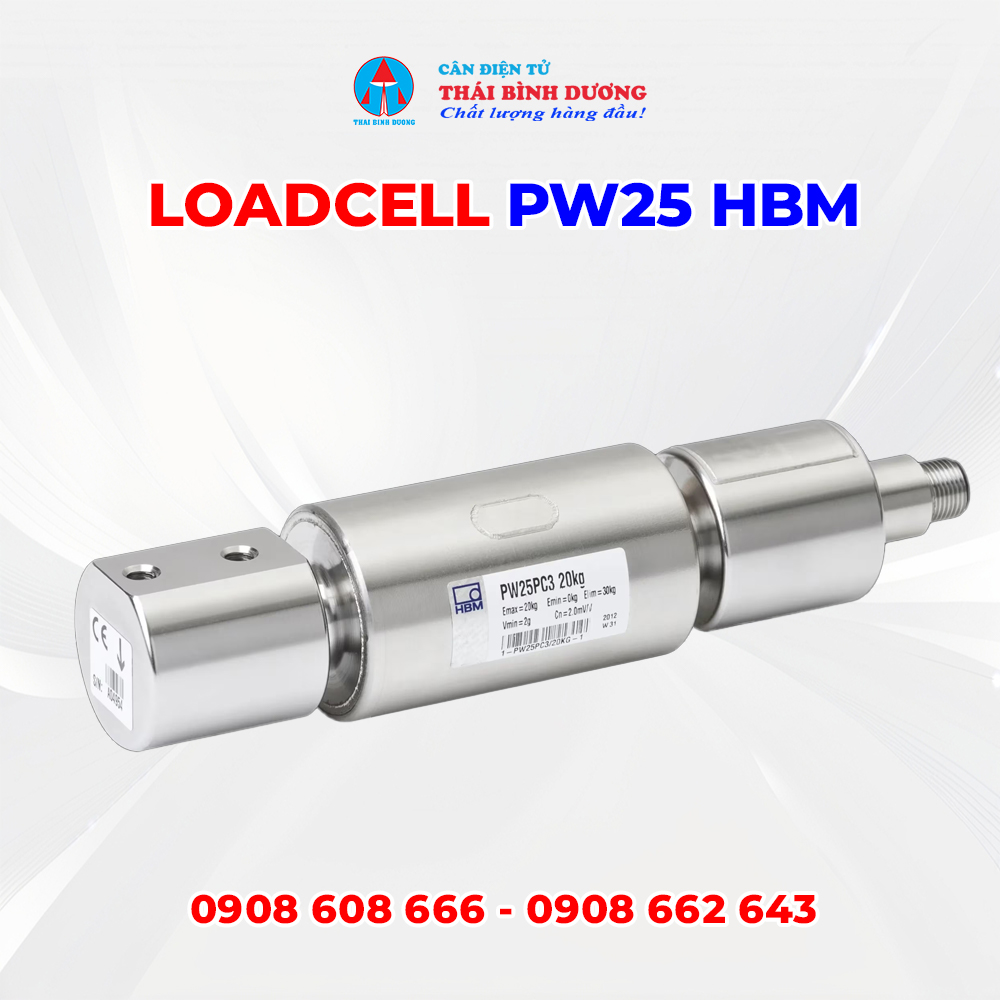

Loadcell PW25 HBM là cảm biến lực dạng single point được thiết kế cho các hệ thống cân điện tử, cân định lượng, chiết rót, đóng gói và các ứng dụng công nghiệp cần độ chính xác cao trong môi trường ẩm, bụi hoặc thường xuyên vệ sinh. Với tải trọng 10kg và 20kg, cấp chính xác C3MR, vật liệu thép không gỉ có lớp phủ bảo vệ, chuẩn bảo vệ IP68/IP69K và chứng nhận OIML, sản phẩm phù hợp cho các dây chuyền sản xuất yêu cầu độ bền và độ ổn định lâu dài.
Điểm nổi bật của Loadcell PW25 HBM là khả năng chống nước, chống bụi tốt, phù hợp với môi trường làm việc khắt khe như thực phẩm, đồ uống, thủy sản, hóa chất nhẹ, đóng gói hoặc khu vực cần rửa vệ sinh định kỳ. Một số phiên bản còn có đầu nối plug connector, giúp quá trình lắp đặt, thay thế và bảo trì thuận tiện hơn.
Nếu doanh nghiệp đang tìm một dòng loadcell HBM chính hãng, nhỏ gọn, chính xác, bền bỉ và phù hợp cho hệ thống cân tải nhẹ, Loadcell PW25 HBM là lựa chọn đáng cân nhắc cho các ứng dụng chiết rót và định lượng hiện đại.
Tóm tắt nhanh về Loadcell PW25 HBM
Loadcell PW25 HBM là cảm biến lực single point bằng thép không gỉ có lớp phủ bảo vệ, có tải trọng 10kg và 20kg, cấp chính xác C3MR, chuẩn bảo vệ IP68/IP69K hoặc IP67/IP68/IP69K, chứng nhận OIML và tín hiệu đầu ra thụ động mV/V. Sản phẩm phù hợp cho chiết rót động, chiết rót tĩnh và hệ thống định lượng tải nhỏ.
Thông tin nổi bật:
- Loại cảm biến: single point
- Tải trọng: 10kg, 20kg
- Cấp chính xác: C3MR
- Cấp bảo vệ: IP68/IP69K hoặc IP67/IP68/IP69K tùy model
- Vật liệu: thép không gỉ có lớp phủ bảo vệ
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 400 x 400 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng tùy chọn: không có, bảo vệ quá tải tích hợp, đầu nối plug connector
Loadcell PW25 HBM là gì?
Loadcell PW25 HBM là cảm biến tải trọng một điểm, có nhiệm vụ chuyển đổi lực tác động lên bàn cân hoặc cơ cấu cân thành tín hiệu điện để đầu cân, bộ điều khiển hoặc hệ thống PLC xử lý thành giá trị khối lượng. Đây là dòng loadcell single point, thường được sử dụng trong các hệ thống cân một cảm biến có kích thước bàn cân nhỏ đến vừa.
Với tải trọng 10kg và 20kg, PW25 HBM phù hợp cho các ứng dụng cân tải nhẹ, đặc biệt là các hệ thống yêu cầu khả năng vệ sinh tốt và độ bền cao. Sản phẩm được thiết kế cho các ứng dụng Dynamic Filling / Dosing và Static Filling/Dosing, tức là chiết rót, định lượng động và định lượng tĩnh.
Dòng loadcell này thường được ứng dụng trong:
- Máy chiết rót chất lỏng
- Hệ thống định lượng nguyên liệu
- Máy đóng gói tự động
- Cân kiểm tra khối lượng nhỏ
- Cân bàn tải nhẹ
- Dây chuyền thực phẩm và đồ uống
- Cân trong khu vực cần vệ sinh thường xuyên
- Hệ thống cân có bàn cân tối đa 400 x 400 mm
Nhờ chuẩn bảo vệ cao và vật liệu thép không gỉ có lớp phủ bảo vệ, Loadcell PW25 HBM phù hợp với những môi trường mà loadcell nhôm thông thường có thể không đáp ứng tốt về độ bền.
Cấu tạo và nguyên lý hoạt động của Loadcell PW25 HBM
Loadcell PW25 HBM được thiết kế theo dạng single point, tối ưu cho hệ thống cân tải nhẹ cần độ chính xác ổn định. Cấu tạo chắc chắn giúp cảm biến duy trì hiệu suất tốt trong quá trình làm việc liên tục.
Cấu tạo cơ bản
Một cảm biến lực PW25 HBM thường gồm các thành phần chính:
- Thân loadcell bằng thép không gỉ: chịu lực chính, có độ bền cơ học cao.
- Lớp phủ bảo vệ: hỗ trợ chống ẩm, chống ăn mòn và tăng độ bền trong môi trường công nghiệp.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân loadcell khi có tải trọng tác động.
- Dây tín hiệu hoặc đầu nối plug connector: truyền tín hiệu từ cảm biến về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp loadcell đạt chuẩn IP68/IP69K hoặc IP67/IP68/IP69K tùy phiên bản.
- Vị trí bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
Nguyên lý hoạt động
Khi vật cần cân hoặc lượng nguyên liệu được đưa lên bàn cân, lực tác động sẽ truyền xuống Loadcell PW25 HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi giá trị điện trở của strain gauge bên trong loadcell.
Mạch đo sẽ chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Tín hiệu này được đầu cân hoặc bộ điều khiển khuếch đại, xử lý và hiển thị thành khối lượng. Trong các hệ thống chiết rót, tín hiệu loadcell còn được dùng để điều khiển van, bơm hoặc cơ cấu cấp liệu nhằm đạt đúng khối lượng mong muốn.
Bảng thông số kỹ thuật Loadcell PW25 HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW25 HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Chiết rót động, định lượng động, chiết rót tĩnh, định lượng tĩnh |
| Tải trọng tối đa |
10kg, 20kg |
| Cấp chính xác |
C3MR |
| Cấp bảo vệ |
IP68/IP69K hoặc IP67/IP68/IP69K tùy model |
| Giá trị kiểm định tối thiểu Vmin |
1g, 2g |
| Vật liệu |
Thép không gỉ có lớp phủ bảo vệ |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
400 x 400 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có, bảo vệ quá tải tích hợp hoặc đầu nối plug connector tùy model |
Bảng thông số cho thấy PW25 HBM là dòng loadcell phù hợp với những ứng dụng cân tải nhẹ nhưng yêu cầu độ bền cao, chống nước tốt và khả năng hoạt động ổn định trong môi trường sản xuất khắt khe.
Bảng mã model Loadcell PW25 HBM
| Mã sản phẩm |
Tải trọng tối đa |
Cấp bảo vệ |
Giá trị kiểm định tối thiểu Vmin |
Tính năng đặc biệt |
| 1-PW25C3/10KG |
10kg |
IP67/IP68/IP69K |
1g |
Không có |
| 1-PW25C3/10KG-1 |
10kg |
IP68/IP69K |
1g |
Không có |
| 1-PW25C3/20KG-1 |
20kg |
IP68/IP69K |
2g |
Không có |
| 1-PW25PC3/10KG-1 |
10kg |
IP68/IP69K |
1g |
Đầu nối plug connector |
| 1-PW25PC3/20KG-1 |
20kg |
IP68/IP69K |
2g |
Đầu nối plug connector |
Khi lựa chọn model, người dùng cần kiểm tra tải trọng, cấp bảo vệ, kiểu kết nối và yêu cầu lắp đặt thực tế. Với hệ thống cần tháo lắp nhanh hoặc bảo trì thường xuyên, phiên bản có plug connector sẽ thuận tiện hơn.
Ưu điểm nổi bật của Loadcell PW25 HBM
Chuẩn bảo vệ cao IP68/IP69K
Một trong những ưu điểm lớn nhất của Loadcell PW25 HBM là cấp bảo vệ IP68/IP69K. Chuẩn này giúp cảm biến phù hợp với môi trường ẩm, bụi, khu vực rửa nước hoặc dây chuyền cần vệ sinh thường xuyên. Đây là lợi thế quan trọng trong ngành thực phẩm, đồ uống, thủy sản và đóng gói.
Vật liệu thép không gỉ phủ bảo vệ
Thân cảm biến được làm từ thép không gỉ có lớp phủ bảo vệ, giúp nâng cao khả năng chống ăn mòn và độ bền trong quá trình sử dụng. So với loadcell nhôm thông thường, vật liệu này phù hợp hơn với môi trường công nghiệp có độ ẩm hoặc yêu cầu vệ sinh cao.
Phù hợp cho chiết rót và định lượng
PW25 HBM được thiết kế cho cả chiết rót động và chiết rót tĩnh. Trong các hệ thống định lượng, cảm biến giúp kiểm soát khối lượng nguyên liệu chính xác hơn, hạn chế hao hụt và nâng cao độ đồng đều của sản phẩm.
Có tùy chọn đầu nối plug connector
Các mã PW25P có đầu nối plug connector giúp quá trình lắp đặt và thay thế nhanh hơn. Tính năng này đặc biệt hữu ích trong hệ thống sản xuất liên tục, nơi thời gian dừng máy cần được giảm tối đa.
Độ chính xác C3MR ổn định
Cấp chính xác C3MR giúp loadcell duy trì độ ổn định tốt trong các ứng dụng cân công nghiệp. Với tải trọng 10kg và 20kg, sản phẩm phù hợp cho các hệ thống cân nhỏ cần độ chia 1g hoặc 2g.
Ứng dụng thực tế của Loadcell PW25 HBM
Loadcell PW25 HBM được dùng trong máy chiết rót, hệ thống định lượng nguyên liệu, cân bàn tải nhẹ, máy đóng gói và dây chuyền sản xuất cần cảm biến chống nước cao. Với tải trọng 10kg và 20kg, sản phẩm phù hợp cho các ứng dụng cân nhỏ nhưng yêu cầu độ chính xác, độ bền và khả năng vệ sinh tốt.
Ứng dụng phổ biến gồm:
- Máy chiết rót chất lỏng.
- Hệ thống định lượng nguyên liệu.
- Cân kiểm tra khối lượng nhỏ.
- Máy đóng gói tự động.
- Cân trong dây chuyền thực phẩm.
- Cân trong khu vực vệ sinh nước.
- Cân sản phẩm đóng hộp, đóng chai.
- Cân trong môi trường thủy sản, đồ uống, hóa chất nhẹ.
Trong các ứng dụng filling/dosing, loadcell cần phản hồi ổn định để kiểm soát lượng cấp liệu hoặc chất lỏng. PW25 HBM đáp ứng tốt nhu cầu này nhờ thiết kế single point, tín hiệu mV/V và cấp bảo vệ cao.
Cách lựa chọn Loadcell PW25 HBM phù hợp
Để chọn đúng Loadcell PW25 HBM, người dùng cần xem xét tải trọng, độ chia, cấp bảo vệ, kiểu kết nối và môi trường làm việc.
Chọn đúng tải trọng
PW25 HBM có hai mức tải trọng chính là 10kg và 20kg. Nếu hệ thống cân tải nhỏ, model 10kg phù hợp cho các ứng dụng định lượng nhẹ. Nếu khối lượng sản phẩm hoặc phễu cân lớn hơn, model 20kg sẽ an toàn hơn.
Kiểm tra giá trị Vmin
Vmin của model 10kg là 1g, còn model 20kg là 2g. Người dùng nên chọn model phù hợp với độ chia mong muốn của hệ thống cân và yêu cầu kiểm định thực tế.
Chọn cấp bảo vệ phù hợp
Nếu hệ thống thường xuyên tiếp xúc nước hoặc cần rửa vệ sinh, nên ưu tiên phiên bản IP68/IP69K. Với các môi trường yêu cầu bảo vệ tổng hợp từ IP67 đến IP69K, cần đối chiếu kỹ model cụ thể trước khi đặt hàng.
Xác định nhu cầu đầu nối
Nếu hệ thống cần bảo trì nhanh, thay thế thuận tiện hoặc giảm thời gian đấu dây, model có plug connector là lựa chọn phù hợp. Nếu hệ thống cố định và ít thay thế, phiên bản không có đầu nối vẫn đáp ứng tốt.
Kiểm tra kích thước bàn cân
PW25 HBM hỗ trợ bàn cân tối đa 400 x 400 mm. Nếu bàn cân lớn hơn, cần kiểm tra lại khả năng chịu tải lệch tâm hoặc chọn dòng loadcell phù hợp hơn.
Lưu ý khi lắp đặt và sử dụng Loadcell PW25 HBM
Để Loadcell PW25 HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần tuân thủ đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không siết lệch, làm cong hoặc xoắn thân cảm biến.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân hoặc phễu cân.
- Đảm bảo bàn cân không cọ sát khung hoặc vật cản.
- Bảo vệ dây tín hiệu và đầu nối khỏi kéo căng, đứt gãy hoặc nhiễu điện.
- Kiểm tra kín nước tại khu vực đầu nối nếu dùng trong môi trường ẩm.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại hệ thống sau khi lắp mới hoặc thay thế.
- Vệ sinh đúng cách, tránh tác động cơ học mạnh lên cảm biến.
Lắp đặt đúng giúp loadcell duy trì độ chính xác, hạn chế trôi số, tăng tuổi thọ và đảm bảo hiệu quả vận hành trong môi trường sản xuất thực tế.
Báo giá Loadcell PW25 HBM
Giá Loadcell PW25 HBM phụ thuộc vào tải trọng, model cụ thể, cấp bảo vệ, phiên bản có hoặc không có đầu nối plug connector, số lượng đặt mua, tình trạng hàng sẵn kho và yêu cầu chứng từ. Các model 10kg và 20kg có thể có mức giá khác nhau tùy thời điểm.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp bảo vệ của từng model.
- Phiên bản thường hoặc plug connector.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW25 HBM uy tín
Khi mua Loadcell PW25 HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, môi trường sử dụng và kiểu kết nối.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW25 HBM là lựa chọn phù hợp cho các hệ thống cân chiết rót, định lượng, cân bàn tải nhẹ và máy đóng gói cần cảm biến lực chính xác, bền bỉ và có khả năng chống nước vượt trội. Với thiết kế single point, tải trọng 10kg và 20kg, cấp chính xác C3MR, vật liệu thép không gỉ phủ bảo vệ, chuẩn IP68/IP69K hoặc IP67/IP68/IP69K, chứng nhận OIML và tùy chọn plug connector, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện đại.
Việc chọn đúng model Loadcell PW25 HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số định lượng, hạn chế trôi số và tăng độ bền khi làm việc trong môi trường ẩm hoặc vệ sinh thường xuyên. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống chiết rót, hãy kiểm tra kỹ tải trọng, Vmin, cấp bảo vệ, kiểu kết nối và kích thước cơ cấu cân để chọn sản phẩm phù hợp.
