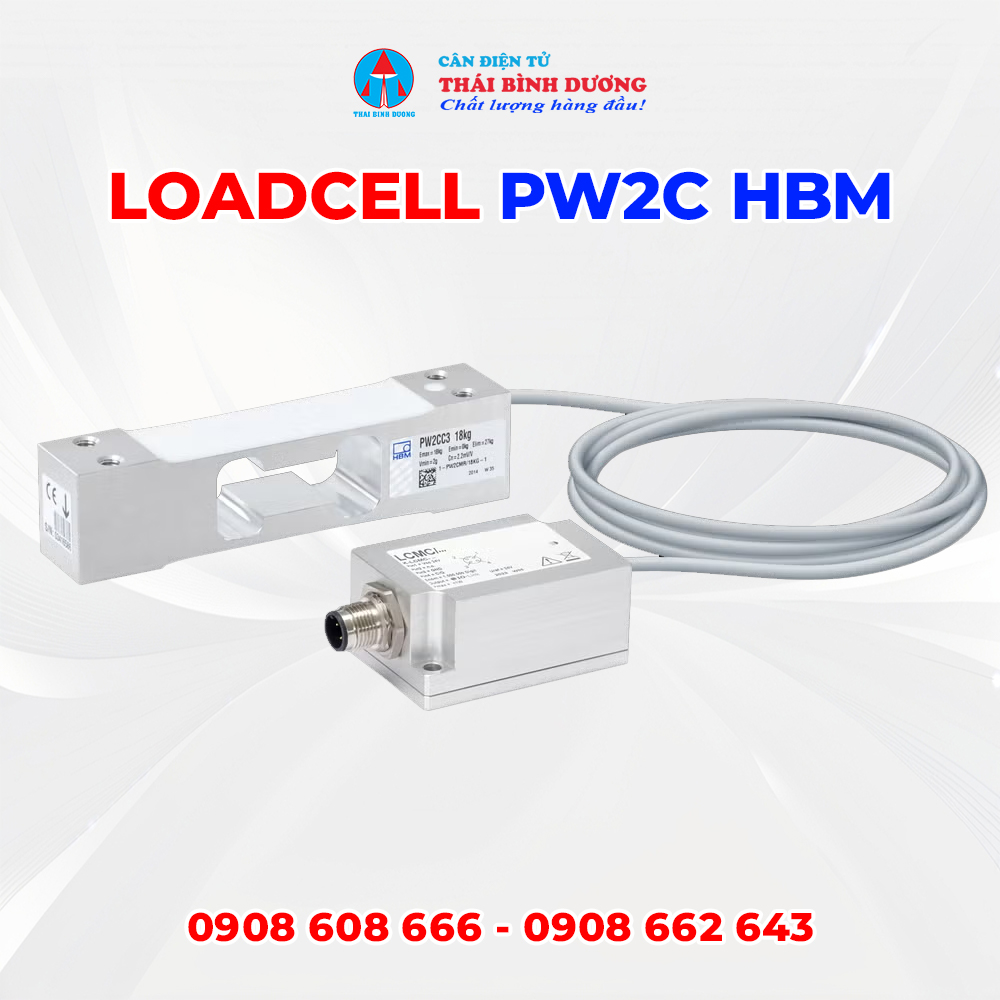

Loadcell PW2C HBM là cảm biến lực dạng single point được thiết kế chuyên dụng cho các hệ thống cân bàn điện tử, cân platform nhỏ và các ứng dụng cân cần độ chính xác cao trong dải tải nhẹ đến trung bình. Với các mức tải trọng 7.2kg, 12kg, 18kg, 36kg và 72kg, sản phẩm phù hợp cho nhiều thiết kế cân bàn nhỏ, cân kiểm tra, cân đóng gói, cân thương mại và cân kỹ thuật trong môi trường sản xuất.
Điểm nổi bật của Loadcell PW2C HBM là khả năng đạt các cấp chính xác cao như C6, C6MR và C3MR, kết hợp với chuẩn bảo vệ IP67, vật liệu nhôm nhẹ, chứng nhận OIML và NTEP. Đây là những yếu tố quan trọng giúp cảm biến hoạt động ổn định, đáp ứng tốt các yêu cầu cân đo chính xác, đặc biệt trong các hệ thống cần độ chia nhỏ và khả năng kiểm định.
Trong hệ thống cân điện tử, loadcell là bộ phận quyết định trực tiếp đến độ chính xác của kết quả cân. Nếu chọn sai tải trọng hoặc dùng cảm biến không phù hợp, cân có thể bị trôi số, sai lệch khi đặt tải lệch tâm hoặc hoạt động không ổn định. Vì vậy, lựa chọn đúng Loadcell PW2C HBM giúp hệ thống cân đạt hiệu quả vận hành bền bỉ, chính xác và đáng tin cậy hơn.
Tóm tắt nhanh về Loadcell PW2C HBM
Loadcell PW2C HBM là cảm biến lực dạng single point, vật liệu nhôm, dùng cho cân bàn và cân platform nhỏ. Sản phẩm có tải trọng 7.2kg, 12kg, 18kg, 36kg, 72kg; cấp chính xác C6, C6MR, C3MR; chuẩn IP67; chứng nhận OIML, NTEP và tín hiệu đầu ra thụ động mV/V.
Thông tin nổi bật:
- Loại cảm biến: single point
- Ứng dụng chính: cân bàn, cân platform
- Tải trọng: 7.2kg, 12kg, 18kg, 36kg, 72kg
- Cấp chính xác: C6, C6MR, C3MR
- Cấp bảo vệ: IP67
- Vật liệu: nhôm
- Chứng nhận: OIML, NTEP
- Kích thước bàn cân tối đa: 380 x 380 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng đặc biệt: không có
Loadcell PW2C HBM là gì?
Loadcell PW2C HBM là cảm biến tải trọng một điểm, có nhiệm vụ chuyển đổi lực tác động lên bàn cân thành tín hiệu điện. Tín hiệu này được đầu cân hoặc bộ điều khiển xử lý để hiển thị thành giá trị khối lượng. Đây là dòng loadcell single point phù hợp cho các hệ thống cân dùng một cảm biến, đặc biệt là cân bàn nhỏ và cân platform có kích thước mặt bàn tối đa 380 x 380 mm.
Dòng PW2C được sử dụng nhiều trong các hệ thống cân tải nhẹ, nơi cần độ chính xác cao và khả năng hoạt động ổn định. Với các mức tải trọng từ 7.2kg đến 72kg, sản phẩm có thể đáp ứng nhiều nhu cầu cân khác nhau, từ cân sản phẩm nhỏ đến cân đóng gói hoặc cân kiểm tra hàng hóa trong dây chuyền.
Các ứng dụng phù hợp gồm:
- Cân bàn điện tử nhỏ
- Cân platform tải nhẹ
- Cân kiểm tra trọng lượng
- Cân đóng gói sản phẩm
- Cân kiểm hàng trong kho
- Cân thương mại
- Cân kỹ thuật trong sản xuất
- Cân kiểm soát chất lượng
Nhờ thiết kế single point, Loadcell PW2C HBM có thể duy trì độ ổn định tốt trong phạm vi bàn cân phù hợp, giúp kết quả cân chính xác hơn khi sử dụng đúng kỹ thuật.
Cấu tạo và nguyên lý hoạt động của Loadcell PW2C HBM
Loadcell PW2C HBM được chế tạo từ vật liệu nhôm, giúp cảm biến có trọng lượng nhẹ, độ nhạy cao và phản hồi tốt khi có tải trọng tác động. Đây là đặc điểm rất phù hợp với các cân bàn nhỏ cần độ chính xác cao.
Cấu tạo cơ bản
Một cảm biến lực PW2C HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có độ đàn hồi phù hợp để tạo biến dạng đo lường.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân cảm biến khi có tải trọng.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt chuẩn IP67, hạn chế ảnh hưởng từ bụi và nước.
- Lỗ bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
- Tem thông số: thể hiện model, tải trọng, cấp chính xác và các thông tin kỹ thuật quan trọng.
Nguyên lý hoạt động
Khi vật cần cân được đặt lên mặt bàn cân, lực tác động truyền xuống Loadcell PW2C HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi giá trị điện trở của strain gauge bên trong.
Mạch đo sẽ chuyển sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Tín hiệu này được đầu cân khuếch đại, xử lý và hiển thị thành khối lượng. Nhờ nguyên lý này, PW2C có thể đo tải trọng nhỏ với độ chính xác cao, phù hợp cho các hệ thống cần độ chia mịn.
Bảng thông số kỹ thuật Loadcell PW2C HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW2C HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Cân bàn, cân platform |
| Tải trọng tối đa |
7.2kg, 12kg, 18kg, 36kg, 72kg |
| Cấp chính xác |
C6, C6MR, C3MR |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
0.5g, 1g, 2g, 5g, 10g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML, NTEP |
| Kích thước bàn cân tối đa |
380 x 380 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy PW2C HBM là dòng loadcell phù hợp cho cân bàn tải nhẹ, cân platform nhỏ và các ứng dụng cần độ chính xác cao trong không gian lắp đặt gọn.
Bảng mã model Loadcell PW2C HBM
| Mã sản phẩm |
Tải trọng tối đa |
Cấp chính xác |
Giá trị kiểm định tối thiểu Vmin |
| 1-PW2CMR/7.2KG-1 |
7.2kg |
C3MR |
0.5g |
| 1-PW2CC6/12KG-1 |
12kg |
C6 |
1g |
| 1-PW2CMR/12KG-1 |
12kg |
C3MR |
1g |
| 1-PW2CC6MR/18KG-1 |
18kg |
C6MR |
2g |
| 1-PW2CC6MR/36KG-1 |
36kg |
C6MR |
5g |
| PW2C 72kg |
72kg |
Theo cấu hình model |
10g |
Lưu ý: Model 72kg cần đối chiếu mã hàng cụ thể khi đặt mua để đảm bảo đúng cấp chính xác, Vmin và yêu cầu sử dụng thực tế.
Ưu điểm nổi bật của Loadcell PW2C HBM
Độ chính xác cao với cấp C6 và C6MR
Một trong những ưu điểm quan trọng của Loadcell PW2C HBM là có các phiên bản cấp chính xác C6 và C6MR. Đây là lựa chọn phù hợp cho những hệ thống cân cần độ chia nhỏ, khả năng lặp lại tốt và độ ổn định cao trong quá trình cân đo.
Phù hợp cho cân bàn nhỏ
Với kích thước bàn cân tối đa 380 x 380 mm, PW2C HBM rất phù hợp cho cân bàn nhỏ, cân kiểm tra, cân platform tải nhẹ và các hệ thống cân trong không gian hạn chế. Thiết kế single point giúp việc lắp đặt đơn giản hơn so với hệ thống dùng nhiều loadcell.
Dải tải trọng linh hoạt
Dòng PW2C có nhiều mức tải từ 7.2kg đến 72kg, đáp ứng đa dạng nhu cầu cân. Người dùng có thể chọn model 7.2kg hoặc 12kg cho cân kỹ thuật tải nhẹ, 18kg hoặc 36kg cho cân đóng gói, và 72kg cho ứng dụng cân tải cao hơn.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp cảm biến chống bụi và chống nước tốt hơn trong môi trường công nghiệp thông dụng. Điều này giúp loadcell hoạt động ổn định hơn tại kho hàng, nhà máy, khu đóng gói hoặc khu vực có độ ẩm vừa phải.
Chứng nhận OIML và NTEP
Chứng nhận OIML và NTEP là điểm mạnh của PW2C HBM khi sử dụng cho các hệ thống cân có yêu cầu kiểm định, cân thương mại hoặc tiêu chuẩn quốc tế. Đây là yếu tố giúp tăng độ tin cậy cho sản phẩm trong vận hành thực tế.
Ứng dụng thực tế của Loadcell PW2C HBM
Loadcell PW2C HBM được sử dụng chủ yếu cho cân bàn điện tử, cân platform nhỏ, cân kiểm tra trọng lượng, cân đóng gói và các hệ thống cân tải nhẹ cần độ chính xác cao. Với vật liệu nhôm, chuẩn IP67 và bàn cân tối đa 380 x 380 mm, sản phẩm phù hợp cho nhiều môi trường sản xuất và thương mại.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử nhỏ.
- Cân platform tải nhẹ.
- Cân kiểm tra sản phẩm.
- Cân đóng gói hàng hóa.
- Cân thương mại.
- Cân kiểm hàng trong kho.
- Cân sản phẩm trong dây chuyền sản xuất.
- Cân kiểm soát chất lượng.
Trong các ứng dụng này, độ ổn định của loadcell ảnh hưởng trực tiếp đến độ chính xác của hệ thống. PW2C HBM giúp cân vận hành ổn định hơn, giảm sai số và hỗ trợ tốt cho các yêu cầu kiểm định.
Cách lựa chọn Loadcell PW2C HBM phù hợp
Để chọn đúng Loadcell PW2C HBM, người dùng cần xem xét tải trọng, độ chia, kích thước bàn cân, cấp chính xác và yêu cầu kiểm định.
Chọn đúng tải trọng
Nếu hệ thống cân tải nhỏ, model 7.2kg hoặc 12kg là lựa chọn phù hợp. Với sản phẩm nặng hơn, có thể chọn 18kg, 36kg hoặc 72kg. Không nên chọn tải trọng quá sát với tải làm việc thực tế nếu hệ thống thường xuyên có va đập hoặc quá tải nhẹ.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định. Với PW2C HBM, Vmin gồm 0.5g, 1g, 2g, 5g và 10g tùy model. Hệ thống cần độ chia càng nhỏ thì càng cần chọn model có Vmin phù hợp.
Kiểm tra kích thước bàn cân
PW2C HBM hỗ trợ bàn cân tối đa 380 x 380 mm. Nếu mặt bàn lớn hơn, cần đánh giá lại khả năng chịu tải lệch tâm hoặc chọn dòng loadcell khác phù hợp hơn.
Chọn cấp chính xác phù hợp
Cấp C6 và C6MR phù hợp cho các ứng dụng cần độ chính xác cao. Cấp C3MR phù hợp cho nhiều hệ thống cân công nghiệp thông dụng. Việc chọn cấp chính xác nên dựa trên yêu cầu đo lường và kiểm định thực tế.
Kiểm tra đầu cân và tín hiệu
Loadcell PW2C HBM sử dụng tín hiệu đầu ra thụ động mV/V, tương thích với nhiều đầu cân điện tử phổ biến. Khi thay thế, cần kiểm tra sơ đồ dây và thông số hiệu chuẩn để đảm bảo hệ thống hoạt động đúng.
Lưu ý khi lắp đặt và sử dụng Loadcell PW2C HBM
Để Loadcell PW2C HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không làm cong, xoắn hoặc siết lệch thân cảm biến.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân.
- Đảm bảo bàn cân không cọ sát vào khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, kéo căng hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại hệ thống sau khi thay loadcell.
- Kiểm tra định kỳ sai số và độ ổn định của cân.
- Không tự ý thay đổi kết cấu lắp đặt nếu chưa đánh giá lại tải trọng.
Lắp đặt đúng giúp loadcell duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong điều kiện sử dụng thực tế.
Báo giá Loadcell PW2C HBM
Giá Loadcell PW2C HBM phụ thuộc vào tải trọng, cấp chính xác, mã sản phẩm, số lượng đặt mua, tình trạng hàng sẵn kho và yêu cầu chứng từ. Các model 7.2kg, 12kg, 18kg, 36kg và 72kg có thể có mức giá khác nhau tùy thời điểm nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp chính xác C6, C6MR hoặc C3MR.
- Mã model cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Chứng nhận OIML, NTEP nếu cần đối chiếu.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW2C HBM uy tín
Khi mua Loadcell PW2C HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, yêu cầu kiểm định và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW2C HBM là lựa chọn phù hợp cho các hệ thống cân bàn điện tử, cân platform nhỏ, cân kiểm tra và cân đóng gói cần cảm biến lực chính xác, ổn định và dễ tích hợp. Với thiết kế single point, tải trọng từ 7.2kg đến 72kg, cấp chính xác C6/C6MR/C3MR, vật liệu nhôm, chuẩn IP67, chứng nhận OIML/NTEP và bàn cân tối đa 380 x 380 mm, sản phẩm đáp ứng tốt nhiều yêu cầu cân tải nhẹ trong sản xuất và thương mại.
Việc chọn đúng model Loadcell PW2C HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho cân bàn nhỏ, hãy kiểm tra kỹ tải trọng, Vmin, cấp chính xác và kích thước bàn cân để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW2C HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
