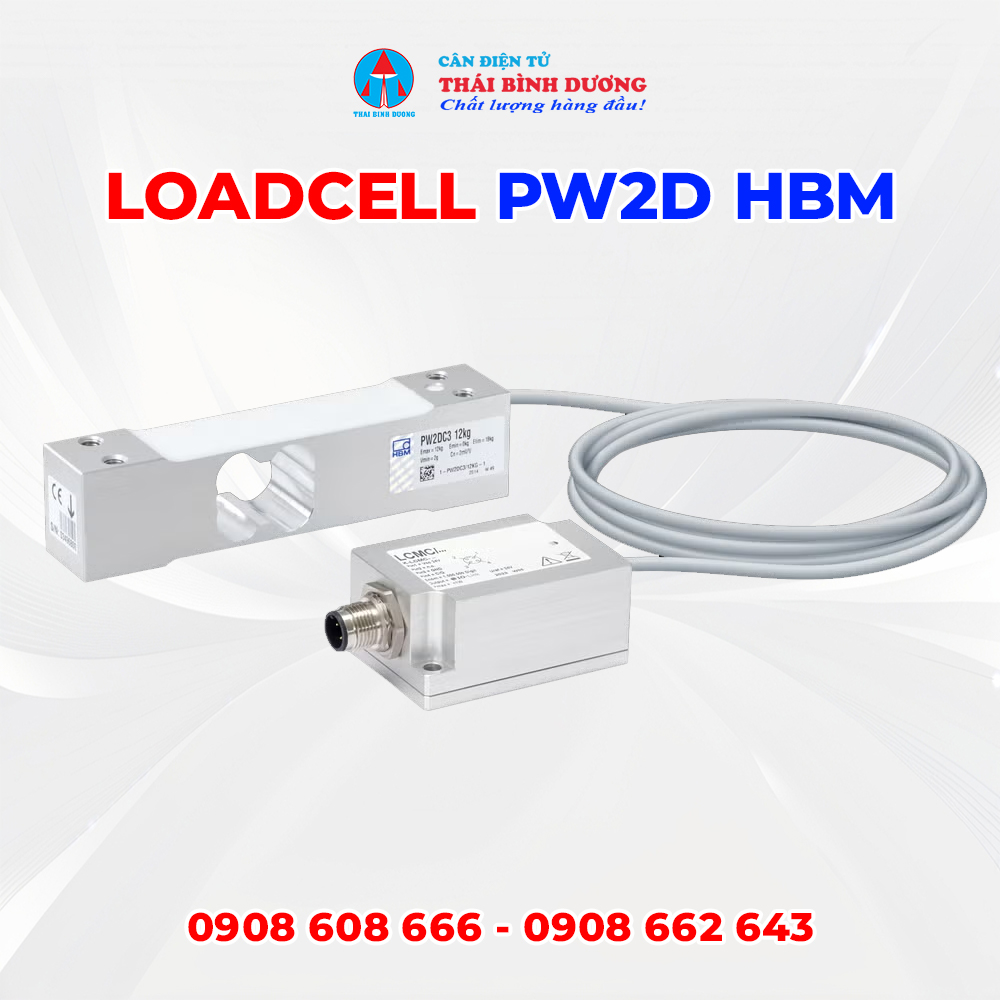

Loadcell PW2D HBM là cảm biến lực dạng single point được thiết kế cho các hệ thống cân điện tử tải nhẹ, cân kiểm tra trọng lượng, cân định lượng tĩnh và các ứng dụng cân cần độ chính xác ổn định. Với dải tải trọng từ 7.2kg, 12kg, 18kg, 36kg đến 72kg, cấp chính xác C3MR, vật liệu nhôm, chuẩn bảo vệ IP67 và chứng nhận OIML, sản phẩm phù hợp cho nhiều hệ thống cân bàn nhỏ, cân platform, cân đóng gói và cân kiểm soát trọng lượng trong sản xuất.
Trong các hệ thống cân điện tử, loadcell là bộ phận trực tiếp tiếp nhận tải trọng và chuyển đổi lực thành tín hiệu điện để đầu cân xử lý. Nếu chọn sai tải trọng hoặc dùng cảm biến không phù hợp, cân có thể bị trôi số, sai số lớn, phản hồi chậm hoặc hoạt động thiếu ổn định. Vì vậy, lựa chọn đúng Loadcell PW2D HBM giúp hệ thống cân vận hành chính xác hơn, ổn định hơn và đáp ứng tốt các yêu cầu kiểm tra trọng lượng thực tế.
Dòng PW2D HBM đặc biệt phù hợp cho Static Filling/Dosing và Checkweighing, tức là định lượng tĩnh và kiểm tra trọng lượng. Đây là những ứng dụng cần độ lặp lại tốt, tín hiệu ổn định và khả năng duy trì sai số thấp trong quá trình vận hành.
Tóm tắt nhanh về Loadcell PW2D HBM
Loadcell PW2D HBM là cảm biến lực single point bằng nhôm, có tải trọng 7.2kg, 12kg, 18kg, 36kg và 72kg. Sản phẩm đạt cấp chính xác C3MR, chuẩn bảo vệ IP67, chứng nhận OIML, tín hiệu đầu ra thụ động mV/V và phù hợp cho bàn cân tối đa 380 x 380 mm.
Thông tin nổi bật:
- Loại cảm biến: single point
- Ứng dụng: định lượng tĩnh, checkweighing
- Tải trọng: 7.2kg, 12kg, 18kg, 36kg, 72kg
- Cấp chính xác: C3MR
- Cấp bảo vệ: IP67
- Vật liệu: nhôm
- Chứng nhận: OIML
- Kích thước bàn cân tối đa: 380 x 380 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng đặc biệt: không có
Loadcell PW2D HBM là gì?
Loadcell PW2D HBM là cảm biến tải trọng một điểm, được sử dụng để đo lực tác động lên mặt bàn cân hoặc cơ cấu cân. Khi có tải trọng đặt lên bàn cân, loadcell sẽ tạo ra tín hiệu điện tỷ lệ với lực tác động. Tín hiệu này được đầu cân hoặc bộ điều khiển xử lý để hiển thị thành giá trị khối lượng.
Vì thuộc nhóm single point, PW2D HBM phù hợp cho các hệ thống cân dùng một cảm biến duy nhất. Thiết kế này giúp việc lắp đặt đơn giản, tiết kiệm không gian và phù hợp cho cân bàn nhỏ có kích thước tối đa 380 x 380 mm.
Dòng sản phẩm này thường được ứng dụng trong:
- Cân bàn điện tử tải nhẹ
- Cân platform nhỏ
- Cân kiểm tra trọng lượng sản phẩm
- Cân định lượng tĩnh
- Máy đóng gói bán tự động
- Cân kiểm hàng trong kho
- Cân kiểm soát chất lượng
- Cân sản phẩm trong dây chuyền sản xuất
Với tải trọng từ 7.2kg đến 72kg, Loadcell PW2D HBM có thể đáp ứng nhiều nhu cầu cân khác nhau, từ sản phẩm nhỏ đến hàng hóa có tải trung bình trong phạm vi mặt bàn cân phù hợp.
Cấu tạo và nguyên lý hoạt động của Loadcell PW2D HBM
Loadcell PW2D HBM được chế tạo từ vật liệu nhôm, giúp cảm biến có trọng lượng nhẹ, độ nhạy tốt và phù hợp cho các ứng dụng cân tải nhỏ. Thiết kế single point giúp cảm biến phản hồi ổn định trong phạm vi kích thước bàn cân được khuyến nghị.
Cấu tạo cơ bản
Một cảm biến lực PW2D HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có độ đàn hồi phù hợp để tạo biến dạng đo lường.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân cảm biến khi có tải trọng.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt chuẩn IP67, hạn chế bụi và nước.
- Lỗ bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
- Tem thông số: thể hiện model, tải trọng, thông tin kỹ thuật và hướng dẫn nhận diện sản phẩm.
Nguyên lý hoạt động
Khi vật cần cân được đặt lên mặt bàn cân, lực tác động truyền xuống Loadcell PW2D HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi giá trị điện trở của các strain gauge bên trong.
Mạch đo chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Đầu cân hoặc bộ điều khiển sẽ khuếch đại và xử lý tín hiệu này thành giá trị khối lượng. Nhờ nguyên lý đó, loadcell có thể đo tải trọng chính xác, ổn định và phù hợp cho các hệ thống cần kiểm tra trọng lượng hoặc định lượng tĩnh.
Bảng thông số kỹ thuật Loadcell PW2D HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW2D HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Định lượng tĩnh, cân kiểm tra trọng lượng |
| Tải trọng tối đa |
7.2kg, 12kg, 18kg, 36kg, 72kg |
| Cấp chính xác |
C3MR |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
0.5g, 1g, 2g, 5g, 10g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
380 x 380 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy PW2D HBM là dòng loadcell phù hợp với cân tải nhẹ, cân định lượng tĩnh và hệ thống kiểm tra trọng lượng cần độ ổn định cao trong không gian lắp đặt nhỏ gọn.
Bảng mã model Loadcell PW2D HBM
| Mã sản phẩm |
Tải trọng tối đa |
Giá trị kiểm định tối thiểu Vmin |
| 1-PW2DC3/7.2KG-1 |
7.2kg |
0.5g |
| 1-PW2DC3/12KG-1 |
12kg |
1g |
| 1-PW2DC3/18KG-1 |
18kg |
2g |
| 1-PW2DC3/36KG-1 |
36kg |
5g |
| 1-PW2DC3/72KG-1 |
72kg |
10g |
Khi lựa chọn model, người dùng nên căn cứ vào tải trọng làm việc thực tế, độ chia mong muốn, kích thước bàn cân và yêu cầu kiểm tra trọng lượng. Không nên chọn tải trọng quá sát với tải tối đa nếu hệ thống thường xuyên có va đập hoặc quá tải nhẹ.
Ưu điểm nổi bật của Loadcell PW2D HBM
Thiết kế single point dễ tích hợp
Loadcell PW2D HBM thuộc dạng single point nên rất phù hợp cho cân bàn nhỏ và cân platform sử dụng một cảm biến. Thiết kế này giúp đơn giản hóa cơ khí, giảm số lượng linh kiện và thuận tiện hơn khi lắp đặt, hiệu chuẩn hoặc thay thế.
Dải tải trọng phù hợp cho cân tải nhẹ
Với các mức tải 7.2kg, 12kg, 18kg, 36kg và 72kg, PW2D HBM đáp ứng tốt nhiều nhu cầu cân tải nhẹ đến trung bình. Người dùng có thể chọn model phù hợp cho cân kiểm hàng, cân đóng gói, cân kiểm tra sản phẩm hoặc hệ thống định lượng tĩnh.
Độ chính xác C3MR ổn định
Cấp chính xác C3MR giúp loadcell duy trì kết quả cân ổn định trong nhiều ứng dụng công nghiệp. Với các hệ thống checkweighing hoặc định lượng, độ ổn định của loadcell giúp giảm sai số và tăng độ tin cậy khi vận hành.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp cảm biến chống bụi và chống nước tốt trong môi trường công nghiệp thông dụng. Đây là lợi thế khi loadcell được sử dụng tại kho hàng, khu đóng gói, nhà máy hoặc môi trường có độ ẩm vừa phải.
Vật liệu nhôm nhẹ, phản hồi tốt
Thân loadcell bằng nhôm giúp sản phẩm có trọng lượng nhẹ, độ nhạy tốt và phản hồi nhanh khi có tải trọng tác động. Điều này rất phù hợp cho các hệ thống cân nhỏ cần độ ổn định và tốc độ phản hồi tốt.
Ứng dụng thực tế của Loadcell PW2D HBM
Loadcell PW2D HBM được dùng trong cân bàn điện tử, cân platform nhỏ, cân định lượng tĩnh, hệ thống checkweighing và cân đóng gói tải nhẹ. Với tải trọng 7.2kg đến 72kg, chuẩn IP67 và bàn cân tối đa 380 x 380 mm, sản phẩm phù hợp cho nhiều ứng dụng cân trong sản xuất và thương mại.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử nhỏ.
- Cân platform tải nhẹ.
- Cân kiểm tra trọng lượng sản phẩm.
- Cân đóng gói hàng hóa.
- Hệ thống định lượng tĩnh.
- Cân kiểm hàng trong kho.
- Cân sản phẩm trong dây chuyền sản xuất.
- Cân kiểm soát chất lượng đầu ra.
Trong các ứng dụng checkweighing, cảm biến cần phản hồi ổn định để phát hiện sản phẩm thiếu cân, thừa cân hoặc sai khối lượng. Loadcell PW2D HBM đáp ứng tốt nhu cầu này khi được lắp đặt đúng kỹ thuật và hiệu chuẩn chính xác.
Cách lựa chọn Loadcell PW2D HBM phù hợp
Để chọn đúng Loadcell PW2D HBM, người dùng cần xem xét tải trọng, độ chia, kích thước bàn cân, môi trường làm việc và yêu cầu kiểm định.
Chọn đúng tải trọng
Nếu hệ thống cân tải nhẹ, model 7.2kg hoặc 12kg là lựa chọn phù hợp. Với sản phẩm có khối lượng lớn hơn, có thể chọn 18kg, 36kg hoặc 72kg. Cần tránh chọn tải trọng quá sát tải làm việc nếu cân có rung động, va đập hoặc đặt tải không đều.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định của cân. Với PW2D HBM, Vmin gồm 0.5g, 1g, 2g, 5g và 10g tùy model. Hệ thống cần độ chia càng nhỏ thì càng cần chọn model có Vmin phù hợp.
Kiểm tra kích thước bàn cân
PW2D HBM hỗ trợ bàn cân tối đa 380 x 380 mm. Nếu mặt bàn lớn hơn, cần đánh giá lại khả năng chịu tải lệch tâm hoặc chọn dòng loadcell khác phù hợp hơn.
Xem xét môi trường sử dụng
Nếu loadcell làm việc trong môi trường có bụi, ẩm hoặc cần vệ sinh định kỳ, chuẩn IP67 là lợi thế. Tuy nhiên, cần tránh ngâm nước kéo dài hoặc rửa áp lực cao nếu thiết kế hệ thống không được bảo vệ phù hợp.
Kiểm tra đầu cân và tín hiệu
Loadcell PW2D HBM sử dụng tín hiệu đầu ra thụ động mV/V, tương thích với nhiều đầu cân điện tử. Khi thay thế, cần kiểm tra sơ đồ đấu dây, thông số hiệu chuẩn và khả năng tương thích của đầu cân.
Lưu ý khi lắp đặt và sử dụng Loadcell PW2D HBM
Để Loadcell PW2D HBM hoạt động chính xác và bền bỉ, kỹ thuật lắp đặt đóng vai trò rất quan trọng. Một số lưu ý cần thực hiện gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không siết lệch, làm cong hoặc xoắn thân cảm biến.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân.
- Đảm bảo bàn cân không cọ sát khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, kéo căng hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại hệ thống sau khi thay loadcell.
- Kiểm tra định kỳ sai số và độ ổn định của cân.
- Không tự ý thay đổi kết cấu cơ khí nếu chưa đánh giá lại tải trọng và điểm đặt lực.
Lắp đặt đúng giúp loadcell duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong điều kiện sử dụng thực tế.
Báo giá Loadcell PW2D HBM
Giá Loadcell PW2D HBM phụ thuộc vào tải trọng, mã sản phẩm, số lượng đặt mua, tình trạng hàng sẵn kho, yêu cầu chứng từ và chính sách bảo hành. Các model 7.2kg, 12kg, 18kg, 36kg và 72kg có thể có mức giá khác nhau tùy thời điểm nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Mã model cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Chứng nhận OIML nếu cần đối chiếu.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW2D HBM uy tín
Khi mua Loadcell PW2D HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, yêu cầu kiểm định và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW2D HBM là lựa chọn phù hợp cho các hệ thống cân bàn điện tử, cân platform nhỏ, cân định lượng tĩnh và checkweighing cần cảm biến lực chính xác, ổn định và dễ tích hợp. Với thiết kế single point, tải trọng từ 7.2kg đến 72kg, cấp chính xác C3MR, vật liệu nhôm, chuẩn IP67, chứng nhận OIML và bàn cân tối đa 380 x 380 mm, sản phẩm đáp ứng tốt nhiều yêu cầu cân tải nhẹ trong sản xuất, kiểm hàng và đóng gói.
Việc lựa chọn đúng model Loadcell PW2D HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho cân bàn nhỏ, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW2D HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
