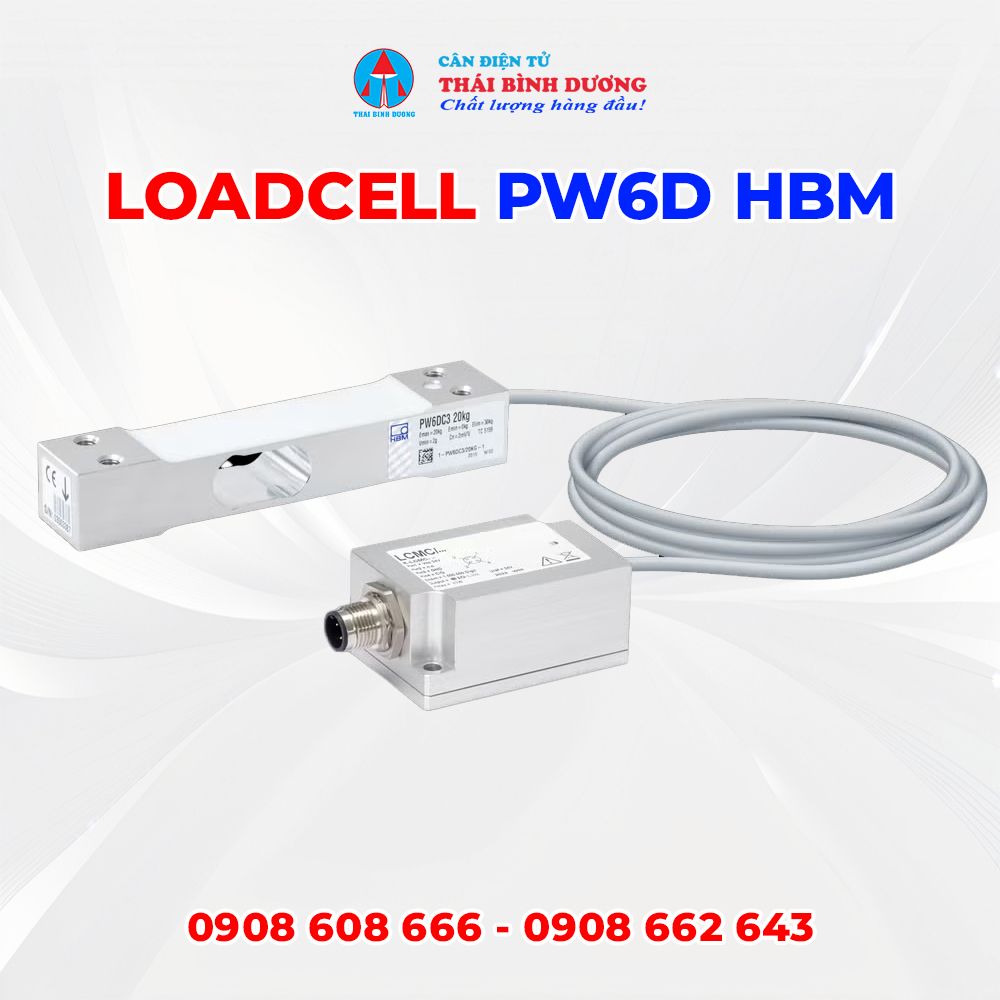

Loadcell PW6D HBM là cảm biến lực dạng single point được thiết kế cho các hệ thống cân bàn nhỏ, cân định lượng tĩnh, cân kiểm tra trọng lượng và các ứng dụng cân tải nhẹ cần độ chính xác ổn định. Với dải tải trọng từ 1.5kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg đến 40kg, sản phẩm phù hợp cho nhiều hệ thống cân trong nhà máy, kho hàng, dây chuyền đóng gói, khu kiểm tra chất lượng và các thiết bị cân tích hợp trong máy tự động.
Điểm nổi bật của Loadcell PW6D HBM là cấp chính xác C3MR, vật liệu nhôm, chuẩn bảo vệ IP67, chứng nhận OIML và NTEP. Đây là những yếu tố quan trọng giúp loadcell hoạt động ổn định, có khả năng chống bụi, chống nước tốt trong môi trường công nghiệp thông dụng và đáp ứng yêu cầu đo lường đáng tin cậy.
Dòng PW6D HBM đặc biệt phù hợp cho Static Filling/Dosing và Checkweighing, tức là định lượng tĩnh và cân kiểm tra trọng lượng. Đây là các ứng dụng cần tín hiệu cân ổn định, độ lặp lại tốt và khả năng duy trì sai số thấp trong quá trình vận hành. Nếu doanh nghiệp cần một dòng loadcell HBM chính hãng, nhỏ gọn, dễ lắp đặt và phù hợp cho cân tải nhẹ, Loadcell PW6D HBM là lựa chọn rất đáng cân nhắc.
Tóm tắt nhanh về Loadcell PW6D HBM
Loadcell PW6D HBM là cảm biến lực single point bằng nhôm, dùng cho định lượng tĩnh và cân kiểm tra trọng lượng. Sản phẩm có tải trọng từ 1.5kg đến 40kg, cấp chính xác C3MR, chuẩn IP67, chứng nhận OIML, NTEP, tín hiệu đầu ra thụ động mV/V và phù hợp với bàn cân tối đa 300 x 300 mm.
Thông tin nổi bật:
- Loại cảm biến: single point
- Ứng dụng: định lượng tĩnh, checkweighing
- Tải trọng: 1.5kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg, 40kg
- Cấp chính xác: C3MR
- Cấp bảo vệ: IP67
- Vật liệu: nhôm
- Chứng nhận: OIML, NTEP
- Kích thước bàn cân tối đa: 300 x 300 mm
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng đặc biệt: không có
Loadcell PW6D HBM là gì?
Loadcell PW6D HBM là cảm biến tải trọng một điểm, có chức năng chuyển đổi lực tác động lên bàn cân hoặc cơ cấu cân thành tín hiệu điện. Tín hiệu này được đầu cân, bộ hiển thị hoặc bộ điều khiển xử lý để hiển thị thành giá trị khối lượng, đồng thời có thể dùng để điều khiển hệ thống định lượng hoặc kiểm tra trọng lượng sản phẩm.
Vì thuộc nhóm single point, PW6D HBM phù hợp cho các hệ thống cân dùng một cảm biến duy nhất. Thiết kế này giúp đơn giản hóa kết cấu cơ khí, giảm số lượng linh kiện và thuận tiện hơn khi lắp đặt, thay thế hoặc hiệu chuẩn.
Sản phẩm thường được ứng dụng trong:
- Cân bàn điện tử nhỏ
- Cân platform tải nhẹ
- Cân định lượng tĩnh
- Cân kiểm tra trọng lượng
- Cân đóng gói sản phẩm
- Cân kiểm hàng trong kho
- Cân kiểm soát chất lượng
- Cân tích hợp trong dây chuyền sản xuất
Với kích thước bàn cân tối đa 300 x 300 mm, Loadcell PW6D HBM phù hợp cho những hệ thống cân nhỏ gọn, cần độ ổn định cao và không gian lắp đặt hạn chế.
Cấu tạo và nguyên lý hoạt động của Loadcell PW6D HBM
Loadcell PW6D HBM được chế tạo từ vật liệu nhôm, giúp cảm biến có trọng lượng nhẹ, độ nhạy tốt và phản hồi ổn định khi có tải trọng tác động. Thiết kế single point giúp cảm biến phù hợp với các ứng dụng cân tải nhẹ và cơ cấu bàn cân nhỏ.
Cấu tạo cơ bản
Một cảm biến lực PW6D HBM thường gồm các bộ phận chính:
- Thân loadcell bằng nhôm: chịu lực chính, có độ đàn hồi phù hợp để tạo biến dạng đo lường.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ của thân cảm biến khi có tải trọng.
- Dây tín hiệu: truyền tín hiệu mV/V từ loadcell về đầu cân hoặc bộ điều khiển.
- Lớp bảo vệ kín: giúp cảm biến đạt chuẩn IP67, hạn chế tác động từ bụi và nước.
- Lỗ bắt vít: dùng để cố định loadcell vào khung cân và mặt bàn cân.
- Tem thông số: thể hiện model, tải trọng, cấp chính xác và thông tin nhận diện sản phẩm.
Nguyên lý hoạt động
Khi hàng hóa hoặc sản phẩm được đặt lên bàn cân, lực tác động truyền xuống Loadcell PW6D HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi giá trị điện trở của strain gauge bên trong.
Mạch đo chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Đầu cân hoặc bộ điều khiển sẽ khuếch đại và xử lý tín hiệu này thành giá trị khối lượng. Trong hệ thống định lượng tĩnh, tín hiệu loadcell còn hỗ trợ điều khiển quá trình cấp liệu, dừng liệu hoặc kiểm tra sản phẩm đạt đúng khối lượng cài đặt.
Bảng thông số kỹ thuật Loadcell PW6D HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell PW6D HBM |
| Loại cảm biến |
Single point, cảm biến lực một điểm |
| Ứng dụng |
Định lượng tĩnh, cân kiểm tra trọng lượng |
| Tải trọng tối đa |
1.5kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg, 40kg |
| Cấp chính xác |
C3MR |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
0.2g, 0.5g, 1g, 2g, 5g |
| Vật liệu |
Nhôm |
| Chứng nhận |
OIML, NTEP |
| Kích thước bàn cân tối đa |
300 x 300 mm |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy PW6D HBM là dòng loadcell phù hợp cho cân tải nhẹ, cân định lượng tĩnh và hệ thống kiểm tra trọng lượng cần độ ổn định trong không gian lắp đặt nhỏ gọn.
Bảng mã model Loadcell PW6D HBM
| Mã sản phẩm |
Tải trọng tối đa |
Giá trị kiểm định tối thiểu Vmin |
| 1-PW6DC3/3KG-1 |
3kg |
0.2g |
| 1-PW6DC3/5KG-1 |
5kg |
0.5g |
| 1-PW6DC3/10KG-1 |
10kg |
0.5g |
| 1-PW6DC3/15KG-1 |
15kg |
1g |
| 1-PW6DC3/20KG-1 |
20kg |
2g |
| PW6D 1.5kg |
1.5kg |
Theo cấu hình model |
| PW6D 30kg |
30kg |
5g |
| PW6D 40kg |
40kg |
5g |
Lưu ý: Các model 1.5kg, 30kg và 40kg cần đối chiếu mã hàng cụ thể khi đặt mua để đảm bảo đúng Vmin, cấu hình kỹ thuật và yêu cầu ứng dụng thực tế.
Ưu điểm nổi bật của Loadcell PW6D HBM
Thiết kế single point dễ tích hợp
Loadcell PW6D HBM thuộc dạng single point nên phù hợp cho hệ thống cân một cảm biến. Thiết kế này giúp cơ khí đơn giản hơn, giảm chi phí lắp đặt và thuận tiện trong quá trình bảo trì, thay thế hoặc hiệu chuẩn cân.
Phù hợp cho định lượng tĩnh và checkweighing
PW6D HBM được thiết kế cho ứng dụng Static Filling/Dosing và Checkweighing. Trong định lượng tĩnh, cảm biến giúp kiểm soát khối lượng nguyên liệu ổn định. Trong checkweighing, loadcell hỗ trợ phát hiện sản phẩm thiếu cân, thừa cân hoặc sai khối lượng trên dây chuyền.
Dải tải trọng linh hoạt
Với các mức tải từ 1.5kg đến 40kg, PW6D HBM đáp ứng nhiều nhu cầu cân tải nhẹ khác nhau. Người dùng có thể chọn model 3kg, 5kg cho sản phẩm nhỏ; chọn 10kg, 15kg, 20kg cho cân đóng gói; hoặc chọn 30kg, 40kg cho hệ thống tải cao hơn trong phạm vi bàn cân phù hợp.
Chuẩn bảo vệ IP67
Chuẩn IP67 giúp cảm biến chống bụi và chống nước tốt hơn trong môi trường công nghiệp thông dụng. Khi được lắp đặt đúng kỹ thuật, Loadcell PW6D HBM có thể hoạt động ổn định trong nhà xưởng, khu đóng gói, kho hàng hoặc khu vực có độ ẩm vừa phải.
Chứng nhận OIML và NTEP
Chứng nhận OIML và NTEP là lợi thế đối với những hệ thống cân cần đáp ứng tiêu chuẩn đo lường, kiểm định hoặc sử dụng trong môi trường thương mại, sản xuất có yêu cầu độ tin cậy cao.
Ứng dụng thực tế của Loadcell PW6D HBM
Loadcell PW6D HBM được sử dụng trong cân bàn nhỏ, cân platform tải nhẹ, hệ thống định lượng tĩnh, checkweighing và cân đóng gói. Với tải trọng 1.5kg đến 40kg, chuẩn IP67 và bàn cân tối đa 300 x 300 mm, sản phẩm phù hợp cho nhiều ứng dụng cân trong sản xuất và kiểm soát chất lượng.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử nhỏ.
- Cân platform tải nhẹ.
- Cân định lượng tĩnh.
- Cân kiểm tra trọng lượng sản phẩm.
- Cân đóng gói hàng hóa.
- Cân kiểm hàng trong kho.
- Cân kiểm soát chất lượng đầu ra.
- Cân tích hợp trong máy sản xuất.
Trong các ứng dụng checkweighing, cảm biến cần có độ lặp lại tốt và tín hiệu ổn định để phát hiện sai lệch khối lượng. Loadcell PW6D HBM đáp ứng tốt nhu cầu này khi được lắp đặt đúng kỹ thuật và hiệu chuẩn chính xác.
Cách lựa chọn Loadcell PW6D HBM phù hợp
Để chọn đúng Loadcell PW6D HBM, người dùng cần xem xét tải trọng, độ chia, kích thước bàn cân, môi trường làm việc và yêu cầu kiểm định.
Chọn đúng tải trọng
Nếu hệ thống cân sản phẩm nhỏ, model 3kg hoặc 5kg là lựa chọn phù hợp. Với sản phẩm nặng hơn, có thể chọn 10kg, 15kg, 20kg, 30kg hoặc 40kg. Không nên chọn tải trọng quá sát mức làm việc nếu cân thường xuyên có va đập, rung động hoặc đặt tải lệch.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định của cân. Với PW6D HBM, Vmin gồm 0.2g, 0.5g, 1g, 2g và 5g tùy model. Hệ thống cần độ chia nhỏ thì nên chọn model có Vmin thấp và phù hợp với đầu cân sử dụng.
Kiểm tra kích thước bàn cân
PW6D HBM hỗ trợ bàn cân tối đa 300 x 300 mm. Nếu mặt bàn lớn hơn, cần đánh giá lại khả năng chịu tải lệch tâm hoặc chọn dòng loadcell khác phù hợp hơn.
Xem xét môi trường sử dụng
Nếu loadcell làm việc trong môi trường có bụi, ẩm hoặc cần vệ sinh định kỳ, chuẩn IP67 là lợi thế. Tuy nhiên, nếu khu vực thường xuyên rửa nước áp lực cao hoặc ngâm nước, nên cân nhắc dòng có cấp bảo vệ cao hơn.
Kiểm tra đầu cân và tín hiệu
Loadcell PW6D HBM sử dụng tín hiệu đầu ra thụ động mV/V, tương thích với nhiều đầu cân điện tử phổ biến. Khi thay thế, cần kiểm tra sơ đồ đấu dây, thông số hiệu chuẩn và khả năng tương thích với hệ thống hiện có.
Lưu ý khi lắp đặt và sử dụng Loadcell PW6D HBM
Để Loadcell PW6D HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần tuân thủ đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp loadcell trên bề mặt phẳng, chắc chắn.
- Không làm cong, xoắn hoặc siết lệch thân cảm biến.
- Không vượt quá tải trọng cho phép.
- Tránh va đập mạnh trực tiếp lên mặt bàn cân.
- Đảm bảo bàn cân không cọ sát khung hoặc vật cản.
- Bảo vệ dây tín hiệu khỏi đứt gãy, kéo căng hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Hiệu chuẩn lại hệ thống sau khi thay loadcell.
- Kiểm tra định kỳ sai số và độ ổn định của cân.
- Không tự ý thay đổi kết cấu cơ khí nếu chưa đánh giá lại tải trọng.
Lắp đặt đúng giúp loadcell duy trì độ chính xác, hạn chế trôi số, giảm sai số khi kiểm tra trọng lượng và kéo dài tuổi thọ trong điều kiện sử dụng thực tế.
Báo giá Loadcell PW6D HBM
Giá Loadcell PW6D HBM phụ thuộc vào tải trọng, mã sản phẩm, số lượng đặt mua, tình trạng hàng sẵn kho, yêu cầu chứng từ và chính sách bảo hành. Các model 1.5kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg và 40kg có thể có mức giá khác nhau tùy thời điểm nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Mã model cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Chứng nhận OIML, NTEP nếu cần đối chiếu.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế và thông tin hệ thống cân đang sử dụng.
Địa chỉ mua Loadcell PW6D HBM uy tín
Khi mua Loadcell PW6D HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử và loadcell công nghiệp để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với kích thước bàn cân, đầu cân, yêu cầu kiểm định và điều kiện lắp đặt.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell PW6D HBM là lựa chọn phù hợp cho các hệ thống cân bàn nhỏ, cân platform tải nhẹ, cân định lượng tĩnh và checkweighing cần cảm biến lực chính xác, ổn định và dễ tích hợp. Với thiết kế single point, tải trọng từ 1.5kg đến 40kg, cấp chính xác C3MR, vật liệu nhôm, chuẩn IP67, chứng nhận OIML/NTEP và bàn cân tối đa 300 x 300 mm, sản phẩm đáp ứng tốt nhiều yêu cầu cân tải nhẹ trong sản xuất, kiểm hàng và đóng gói.
Việc chọn đúng model Loadcell PW6D HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát trọng lượng. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho cân bàn nhỏ, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell PW6D HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
Cân Điện Tử Thái Bình Dương cam kết:
- Hàng chính hãng, thông số rõ ràng.
- Tư vấn kỹ thuật tận tâm.
- Giá cạnh tranh.
- Giao hàng nhanh.
- Hỗ trợ khách hàng cá nhân, nhà xưởng và doanh nghiệp.
Hotline: 0908 608 666 – 0908 662 643
