Loadcell S2M HBM là cảm biến lực kéo nén chính xác cao, được thiết kế cho các ứng dụng đo lực nhỏ, kiểm tra lực trong phòng thí nghiệm, thử nghiệm cơ khí, giám sát lực trong thiết bị tự động và các hệ thống đo lường yêu cầu độ chính xác ổn định. Với dải lực danh định từ 10N, 20N, 50N, 100N, 200N, 500N đến 1000N, sản phẩm phù hợp cho nhiều bài toán đo lực nhẹ nhưng cần độ nhạy và độ tin cậy cao.
Điểm nổi bật của Loadcell S2M HBM là cấp chính xác HBK 0.02, khả năng đo được cả lực kéo và lực nén, cấp bảo vệ IP67, độ ổn định lực ngang cao và sử dụng mạch 6 dây. Cảm biến có cáp PUR phù hợp drag chain, chống chịu tốt với phần lớn dầu và vật liệu vận hành thông dụng, giúp làm việc hiệu quả trong môi trường máy móc, phòng thử nghiệm và dây chuyền tự động hóa.
Khác với các dòng loadcell tải lớn, Loadcell S2M HBM tập trung vào các ứng dụng lực nhỏ nhưng đòi hỏi độ chính xác rất cao. Đây là lựa chọn phù hợp cho các hệ thống kiểm tra linh kiện, đo lực tiếp xúc, đo lực kéo nén trong đồ gá, thiết bị R&D, máy kiểm tra sản phẩm và các ứng dụng cần cảm biến lực nhỏ gọn, phản hồi ổn định.
Tóm tắt nhanh về Loadcell S2M HBM
Loadcell S2M HBM là cảm biến lực kéo nén chính xác cao, có dải lực từ 10N đến 1000N, cấp chính xác HBK 0.02, tín hiệu danh định 2mV/V, mạch 6 dây, cấp bảo vệ IP67, thân đo bằng nhôm và cáp PUR phù hợp drag chain.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén.
- Dải lực danh định: 10N đến 1000N.
- Cấp chính xác: HBK accuracy class 0.02.
- Tín hiệu danh định: 2mV/V.
- Kiểu đấu dây: mạch 6 dây.
- Điện áp kích thích: 0.5V đến 12V.
- Điện áp tham chiếu: 5V.
- Cấp bảo vệ: IP67.
- Vật liệu thân đo: nhôm.
- Vật liệu bọc kín: silicone.
- Cáp: PUR, phù hợp drag chain.
- Chiều dài cáp tiêu chuẩn: 6m.
- Ứng dụng: đo lực nhỏ, kéo nén, kiểm tra lực, R&D, tự động hóa.
Loadcell S2M HBM là gì?
Loadcell S2M HBM là cảm biến lực dạng tensile/compressive force transducer, dùng để chuyển đổi lực kéo hoặc lực nén thành tín hiệu điện. Sản phẩm được thiết kế cho các ứng dụng đo lực nhỏ, nơi yêu cầu độ chính xác cao, độ lặp lại tốt và tín hiệu ổn định.
Với dải lực từ 10N đến 1000N, S2M phù hợp cho các bài toán đo lực tinh, lực tiếp xúc, lực kéo nhỏ, lực nén nhỏ hoặc kiểm tra độ bền của linh kiện. Cảm biến có kết nối ren M8 ở hai phía, giúp người dùng dễ lắp với phụ kiện truyền lực kéo hoặc nén.
Loadcell S2M HBM thường được sử dụng trong:
- Thiết bị kiểm tra lực kéo nén nhỏ.
- Máy kiểm tra linh kiện điện tử, nhựa, cao su, cơ khí nhỏ.
- Đồ gá đo lực trong sản xuất.
- Hệ thống R&D và phòng thí nghiệm.
- Đo lực tiếp xúc trong cơ cấu máy.
- Giám sát lực trong thiết bị tự động hóa.
- Kiểm tra lực nhấn, lực kéo, lực ép nhẹ.
- Ứng dụng cần cảm biến lực class 0.02.
Với độ chính xác cao và dải tải nhỏ, Loadcell S2M HBM là lựa chọn phù hợp cho các hệ thống đo lực chuyên nghiệp, nơi sai số nhỏ cũng có thể ảnh hưởng đến kết quả thử nghiệm hoặc chất lượng sản phẩm.
Cấu tạo và nguyên lý hoạt động của Loadcell S2M HBM

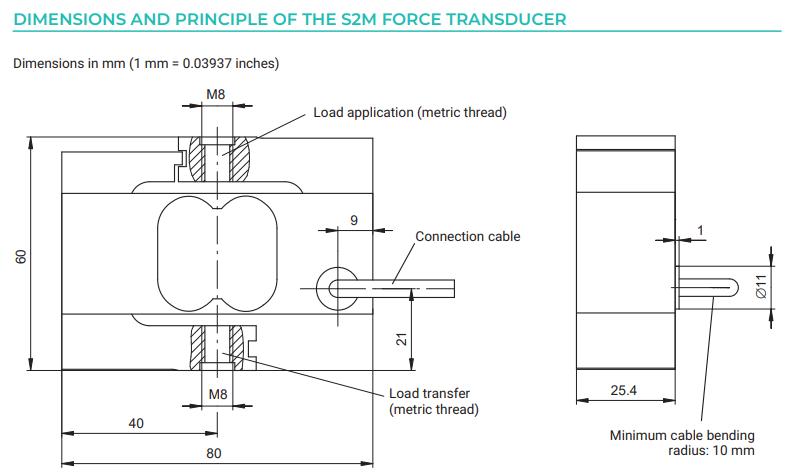

Loadcell S2M HBM có thiết kế nhỏ gọn, thân đo bằng nhôm, kết nối ren M8 và cáp tín hiệu 6 dây. Cảm biến được thiết kế để đo lực theo hai chiều kéo và nén, phù hợp với cả ứng dụng lắp đứng, lắp ngang hoặc tích hợp trong đồ gá kiểm tra.
Cấu tạo cơ bản
Một Loadcell S2M HBM thường gồm các bộ phận chính:
- Thân cảm biến bằng nhôm: tiếp nhận lực kéo hoặc lực nén.
- Phần tử đàn hồi: biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: chuyển đổi biến dạng cơ học thành tín hiệu điện.
- Ren M8 hai đầu: dùng để lắp phụ kiện truyền lực kéo hoặc nén.
- Cáp PUR 6 dây: truyền tín hiệu về bộ khuếch đại hoặc thiết bị đo.
- Shield/drain wire: hỗ trợ chống nhiễu và nối đất vỏ cảm biến.
- Vật liệu bọc kín silicone: bảo vệ vùng đo trong môi trường làm việc.
- Phụ kiện tùy chọn: knuckle eye ZGW, load button ZL, thrust piece EDO3.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell S2M HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này được strain gauge ghi nhận và chuyển thành tín hiệu điện tỷ lệ với lực tác động.
Cảm biến sử dụng mạch 6 dây, giúp bù ảnh hưởng điện trở dây tốt hơn so với mạch 4 dây, đặc biệt hữu ích khi yêu cầu độ chính xác cao. Tín hiệu đầu ra là dạng mV/V với độ nhạy danh định 2mV/V, cần kết nối với bộ khuếch đại, đầu hiển thị lực hoặc thiết bị thu thập dữ liệu phù hợp.
Bảng thông số kỹ thuật Loadcell S2M HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell S2M HBM |
| Tên kỹ thuật |
S2M Force Transducer |
| Loại cảm biến |
Tensile/compressive force transducer |
| Ứng dụng |
Đo lực kéo, lực nén, đo lực nhỏ chính xác cao |
| Dải lực danh định |
10N, 20N, 50N, 100N, 200N, 500N, 1000N |
| Cấp chính xác |
HBK accuracy class 0.02 |
| Độ lặp lại |
0.02% |
| Sai số đảo chiều |
0.02% |
| Độ không tuyến tính |
0.02% |
| Creep trong 30 phút |
0.02% |
| Ảnh hưởng mô-men uốn |
0.02% |
| Ảnh hưởng lực ngang 10% Fnom |
0.02% |
| Hệ số nhiệt độ độ nhạy |
0.02%/10K |
| Hệ số nhiệt độ zero |
0.02%/10K |
| Tín hiệu danh định |
2mV/V |
| Sai số độ nhạy |
0.25% |
| Sai khác độ nhạy kéo/nén |
0.1% |
| Điện trở đầu vào |
>345Ω |
| Điện trở đầu ra |
350Ω ± 50Ω |
| Điện trở cách điện |
>2GΩ |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 6 dây |
| Nhiệt độ danh định |
-10°C đến +45°C |
| Nhiệt độ vận hành |
-10°C đến +70°C |
| Nhiệt độ lưu trữ |
-10°C đến +85°C |
| Lực vận hành tối đa |
150% Fnom |
| Lực giới hạn |
1000% Fnom |
| Lực phá hủy |
1000% Fnom |
| Giới hạn lực ngang tĩnh |
100% Fnom |
| Chuyển vị danh định |
0.14mm đến 0.27mm tùy dải lực |
| Tần số cộng hưởng cơ bản |
113Hz đến 665Hz tùy dải lực |
| Ứng suất dao động cho phép |
140% Fnom |
| Cấp bảo vệ |
IP67 |
| Vật liệu thân đo |
Nhôm |
| Vật liệu bọc kín |
Silicone |
| Cáp |
PUR, mạch 6 dây, phù hợp drag chain |
| Chiều dài cáp tiêu chuẩn |
6m |
| Khối lượng gồm cáp |
Khoảng 0.5kg |
Bảng thông số cho thấy Loadcell S2M HBM là dòng cảm biến lực nhỏ nhưng có độ chính xác rất cao. Các sai số chính như độ lặp lại, độ trễ, độ không tuyến tính, creep, ảnh hưởng lực ngang và ảnh hưởng nhiệt độ đều ở mức 0.02%, phù hợp cho những ứng dụng đo lực yêu cầu độ tin cậy cao.
Bảng mã model Loadcell S2M HBM
| Mã sản phẩm |
Dải lực đo |
| 1-S2M/10N-1 |
10N |
| 1-S2M/20N-1 |
20N |
| 1-S2M/50N-1 |
50N |
| 1-S2M/100N-1 |
100N |
| 1-S2M/200N-1 |
200N |
| 1-S2M/500N-1 |
500N |
| 1-S2M/1000N-1 |
1000N |
Các mã tiêu chuẩn thường là preferred types, có cáp dài 6m, đầu dây tự do và không TEDS. Ngoài ra, khách hàng có thể đặt cấu hình K-S2M-MONT với tùy chọn dải lực, chiều dài cáp, kiểu đầu nối và TEDS theo nhu cầu hệ thống đo.
Tùy chọn cáp, đầu nối và TEDS của Loadcell S2M HBM
Loadcell S2M HBM có thể được đặt theo cấu hình tiêu chuẩn hoặc cấu hình tùy chỉnh để phù hợp với từng hệ thống đo.
Chiều dài cáp
Phiên bản tiêu chuẩn sử dụng cáp dài 6m. Ngoài ra, người dùng có thể đặt chiều dài cáp 1.5m hoặc 3m tùy không gian lắp đặt và vị trí bộ khuếch đại.
Đầu dây tự do
Đầu dây tự do phù hợp khi người dùng muốn đấu trực tiếp vào bộ khuếch đại, hộp nối hoặc thiết bị đo theo sơ đồ dây riêng.
Đầu nối D-sub-HD15
Tùy chọn D-sub-HD15 phù hợp để kết nối với các bộ đo như MGC+ hoặc Scout, tùy cấu hình hệ thống.
Đầu nối HD-Sub 15 pin
Tùy chọn HD-Sub 15 pin thường dùng cho nhiều bộ khuếch đại đo lường của dòng HBK Quantum như MX410, MX440, MX840.
Đầu nối ME3106PEMV
Tùy chọn MS plug phù hợp với các bộ khuếch đại HBK như MGC+, DMP hoặc DK38.
Đầu nối ODU 14 pin
Đầu nối ODU 14 pin có cấp bảo vệ IP68, phù hợp cho các bộ đo HBK SomatXR dùng đo mạch cầu toàn phần.
Đầu nối M12 8 pin
Đầu nối M12 8 pin phù hợp với các bộ đo như digiBOX và DSE, giúp kết nối nhanh, gọn và chắc chắn trong hệ thống công nghiệp.
Tùy chọn TEDS
S2M có thể tích hợp TEDS theo chuẩn IEEE1451.4 khi đặt cùng tùy chọn đầu nối. TEDS giúp chuỗi đo tự nhận diện thông số cảm biến nếu bộ khuếch đại hỗ trợ. Lưu ý, TEDS không kết hợp với đầu dây tự do.
Phụ kiện cho Loadcell S2M HBM
Loadcell S2M HBM có các phụ kiện hỗ trợ truyền lực kéo và lực nén, giúp lắp đặt đúng kỹ thuật và tăng độ ổn định khi đo.
| Phụ kiện |
Mã đặt hàng |
| Knuckle eye ZGW |
1-UR/200KG/ZGW |
| Load button ZL |
1-U1R/200KG/ZL |
| Thrust piece EDO3 |
1-EDO3/1KN |
| Ground cable 400mm |
1-EEK4 |
| Ground cable 600mm |
1-EEK6 |
| Ground cable 800mm |
1-EEK8 |
Phụ kiện đo lực kéo
Với ứng dụng đo lực kéo, người dùng có thể sử dụng knuckle eye ZGW. Phụ kiện này giúp truyền lực ổn định hơn, giảm ảnh hưởng do lệch tâm hoặc lực không đi đúng trục. Khi lắp với ZGW, cần đảm bảo siết đúng mô-men và giữ lực truyền thẳng trục.
Phụ kiện đo lực nén
Với ứng dụng đo lực nén, có thể sử dụng load button ZL kết hợp thrust piece EDO3. Bộ phụ kiện này giúp truyền lực nén đều hơn vào cảm biến, hạn chế sai số do bề mặt tiếp xúc hoặc lệch tải.
Ưu điểm nổi bật của Loadcell S2M HBM
Cấp chính xác rất cao 0.02
Ưu điểm lớn nhất của Loadcell S2M HBM là cấp chính xác HBK 0.02. Đây là mức chính xác cao, phù hợp cho phòng thí nghiệm, thiết bị kiểm tra lực và các ứng dụng R&D cần dữ liệu đo đáng tin cậy.
Đo được cả kéo và nén
S2M có thể đo cả lực kéo và lực nén, giúp sản phẩm linh hoạt trong nhiều ứng dụng. Người dùng có thể dùng cùng một cảm biến cho thử nghiệm kéo, nén, kiểm tra lực nhấn, lực kéo, lực ép hoặc lực giữ.
Ổn định tốt trước lực ngang
Loadcell S2M HBM có độ ổn định lực ngang cao. Thông số ảnh hưởng của lực ngang 10% Fnom chỉ ở mức 0.02%, giúp cảm biến duy trì kết quả đo đáng tin cậy hơn trong điều kiện lắp đặt thực tế.
Cáp bền, phù hợp drag chain
Cáp PUR của S2M phù hợp với drag chain, chịu được phần lớn dầu và vật liệu vận hành thông dụng. Đây là lợi thế quan trọng trong các hệ thống tự động hóa, robot hoặc cơ cấu chuyển động lặp lại.
Cấp bảo vệ IP67
Cấp bảo vệ IP67 giúp cảm biến chống bụi và chống nước tốt trong nhiều điều kiện công nghiệp. Điều này giúp S2M phù hợp cho cả môi trường phòng thí nghiệm lẫn môi trường sản xuất.
Dải lực nhỏ, độ nhạy cao
Với dải lực từ 10N đến 1000N, S2M rất phù hợp cho các bài toán đo lực nhỏ mà cảm biến tải lớn không thể đáp ứng tốt. Độ nhạy 2mV/V giúp tín hiệu đo rõ ràng khi kết hợp với bộ khuếch đại phù hợp.
Ứng dụng thực tế của Loadcell S2M HBM
Loadcell S2M HBM được sử dụng trong đo lực kéo nén nhỏ, kiểm tra linh kiện, thiết bị thử nghiệm cơ khí, máy kiểm tra lực, R&D, phòng thí nghiệm, robot và các hệ thống tự động hóa cần cảm biến class 0.02.
Ứng dụng phổ biến gồm:
- Máy kiểm tra lực kéo nén tải nhỏ.
- Thiết bị thử nghiệm linh kiện.
- Đo lực nhấn phím, lực bấm, lực kéo nhẹ.
- Kiểm tra lực ép trong đồ gá sản xuất.
- Đo lực tiếp xúc trong cơ cấu máy.
- Kiểm tra độ bền vật liệu nhỏ.
- Hệ thống R&D và phòng thí nghiệm.
- Thiết bị tự động hóa cần đo lực chính xác.
- Robot, máy lắp ráp, máy kiểm tra sản phẩm.
- Ứng dụng đo lực động ở tải nhỏ.
Trong các ứng dụng này, độ chính xác và độ lặp lại đóng vai trò rất quan trọng. Loadcell S2M HBM đáp ứng tốt nhờ cấp chính xác 0.02, mạch 6 dây, cáp bền và khả năng đo cả kéo lẫn nén.
Cách lựa chọn Loadcell S2M HBM phù hợp
Để chọn đúng Loadcell S2M HBM, người dùng cần xác định dải lực, kiểu đo kéo hay nén, phụ kiện truyền lực, chiều dài cáp và kiểu đầu nối.
Chọn đúng dải lực
Dải lực cần chọn phải lớn hơn lực làm việc thực tế và có biên an toàn phù hợp. Nếu hệ thống đo lực tối đa khoảng 80N, model 100N có thể phù hợp. Với ứng dụng có tải động hoặc va đập, nên chọn dải lực cao hơn để bảo vệ cảm biến.
Chọn phụ kiện theo kiểu đo
Nếu đo lực kéo, nên dùng knuckle eye ZGW để truyền lực đúng trục. Nếu đo lực nén, nên dùng load button ZL hoặc thrust piece EDO3 để đảm bảo lực tác động ổn định lên cảm biến.
Chọn chiều dài cáp
S2M tiêu chuẩn có cáp 6m. Nếu cần đi dây ngắn hơn, có thể chọn 1.5m hoặc 3m trong cấu hình tùy chỉnh. Chọn đúng chiều dài cáp giúp hệ thống gọn hơn và hạn chế nhiễu tín hiệu.
Chọn đầu nối phù hợp
Nếu cần đấu dây trực tiếp, chọn đầu dây tự do. Nếu kết nối với bộ khuếch đại HBK hoặc thiết bị đo chuyên dụng, có thể chọn D-sub-HD15, HD-Sub, ME3106PEMV, ODU hoặc M12 8 pin tùy hệ thống.
Cân nhắc TEDS
Nếu bộ đo hỗ trợ TEDS, người dùng có thể chọn cấu hình có TEDS để cảm biến tự khai báo thông tin kỹ thuật. Điều này giúp giảm thời gian cấu hình và hạn chế sai sót khi thay cảm biến.
Lưu ý khi lắp đặt và sử dụng Loadcell S2M HBM
Để Loadcell S2M HBM hoạt động chính xác và bền bỉ, cần lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Tránh lực lệch tâm, lực ngang hoặc mô-men xoắn vượt mức cho phép.
- Dùng đúng phụ kiện truyền lực theo kiểu đo.
- Không vượt quá lực vận hành tối đa và lực giới hạn.
- Siết phụ kiện đúng mô-men khuyến nghị.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Tuân thủ bán kính uốn cáp tối thiểu 10mm.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Kết nối đúng màu dây theo sơ đồ 6 dây.
- Dùng bộ khuếch đại phù hợp với tín hiệu 2mV/V.
- Kiểm tra định kỳ zero, độ lặp lại và tình trạng phụ kiện truyền lực.
Lắp đặt đúng giúp cảm biến duy trì cấp chính xác cao, giảm sai số do truyền lực lệch tâm và kéo dài tuổi thọ trong môi trường đo lực chuyên nghiệp.
Báo giá Loadcell S2M HBM
Giá Loadcell S2M HBM phụ thuộc vào dải lực, chiều dài cáp, kiểu đầu nối, tùy chọn TEDS, phụ kiện truyền lực và số lượng đặt mua. Các model 10N, 20N, 50N, 100N, 200N, 500N và 1000N có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-S2M hoặc cấu hình tùy chọn K-S2M-MONT.
- Chiều dài cáp 1.5m, 3m hoặc 6m.
- Đầu dây tự do hoặc đầu nối chuyên dụng.
- Có hoặc không có TEDS.
- Phụ kiện ZGW, ZL, EDO3 hoặc dây tiếp địa.
- Nhu cầu bộ khuếch đại, đầu hiển thị hoặc thiết bị thu thập dữ liệu.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, CO/CQ hoặc tài liệu kỹ thuật.
- Nhu cầu tư vấn lắp đặt, hiệu chuẩn và tích hợp hệ thống.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, kiểu đo kéo hay nén, chiều dài cáp mong muốn, kiểu đầu nối, ảnh cảm biến cũ nếu thay thế và bộ khuếch đại đang sử dụng.
Địa chỉ mua Loadcell S2M HBM uy tín
Khi mua Loadcell S2M HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực chính xác cao để được tư vấn đúng kỹ thuật. Với dòng S2M, việc chọn đúng dải lực, phụ kiện truyền lực, đầu nối và bộ khuếch đại rất quan trọng vì sản phẩm thường dùng cho các phép đo lực nhỏ cần độ chính xác cao.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén nhỏ, kiểm tra lực, R&D.
- Hỗ trợ chọn phụ kiện ZGW, ZL, EDO3 và cáp kết nối.
- Hỗ trợ chọn bộ khuếch đại, đầu hiển thị phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell S2M HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén nhỏ, kiểm tra linh kiện, thiết bị thử nghiệm, R&D, phòng thí nghiệm, robot và hệ thống tự động hóa cần cảm biến lực chính xác cao. Với dải lực từ 10N đến 1000N, cấp chính xác HBK 0.02, tín hiệu 2mV/V, mạch 6 dây, cấp bảo vệ IP67, thân đo bằng nhôm và cáp PUR phù hợp drag chain, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực chuyên nghiệp.
Việc chọn đúng model Loadcell S2M HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực nhỏ, hãy kiểm tra kỹ dải lực, kiểu đo kéo/nén, phụ kiện truyền lực, chiều dài cáp và điều kiện môi trường để chọn sản phẩm phù hợp.
