Loadcell SP4Mi HBM là cảm biến lực dạng single point được phát triển dựa trên dòng SP4M quen thuộc, nhưng được tích hợp thêm giao thức truyền thông IO-Link hiện đại. Đây là giải pháp phù hợp cho các hệ thống cân điện tử, cân bàn, cân platform, cân kiểm tra trọng lượng, cân định lượng và dây chuyền tự động hóa cần khả năng truyền dữ liệu thông minh, dễ lắp đặt và dễ giám sát trạng thái cảm biến.
Điểm nổi bật của Loadcell SP4Mi HBM nằm ở sự kết hợp giữa thiết kế cơ khí bền bỉ của loadcell single point và khả năng giao tiếp số thông minh qua IO-Link. Nhờ đó, cảm biến không chỉ đo tải trọng mà còn hỗ trợ các chức năng như tiền xử lý dữ liệu, tự giám sát, cảnh báo, truyền thông hai chiều và tích hợp nhanh với hệ thống điều khiển.
Dòng SP4Mi có dải tải trọng rất rộng từ 1kg, 3kg, 5kg, 7kg, 10kg, 15kg, 20kg, 30kg, 50kg, 75kg, 100kg, 150kg đến 200kg. Với cấp chính xác C3 Multi Range, số khoảng chia kiểm định 3000, vật liệu nhôm kết hợp cao su silicone, chuẩn bảo vệ IP67 và đầu cắm M12, sản phẩm đáp ứng tốt nhiều yêu cầu cân trong sản xuất, đóng gói, kiểm hàng và tự động hóa công nghiệp.
Tóm tắt nhanh về Loadcell SP4Mi HBM
Loadcell SP4Mi HBM là cảm biến lực single point tích hợp giao tiếp IO-Link, có tải trọng từ 1kg đến 200kg, cấp chính xác C3 Multi Range, chuẩn IP67, độ phân giải 24 bit, tốc độ lấy mẫu nội bộ 2000 mẫu/giây và phù hợp cho bàn cân tối đa 300 x 300 mm, 400 x 400 mm hoặc 600 x 600 mm tùy tải trọng.
Thông tin nổi bật:
- Loại cảm biến: single point
- Giao tiếp: IO-Link, chuẩn COM3, Class A
- Tải trọng: 1kg đến 200kg
- Cấp chính xác: C3 Multi Range
- Số khoảng chia kiểm định: 3000
- Cấp bảo vệ: IP67
- Vật liệu: nhôm, cao su silicone
- Kết nối: plug M12
- Độ phân giải: 24 bit
- Tốc độ lấy mẫu nội bộ: 2000 mẫu/giây
- Ứng dụng: cân bàn, cân platform, checkweigher, filling, cân tự động
Loadcell SP4Mi HBM là gì?
Loadcell SP4Mi HBM là cảm biến tải trọng một điểm có tích hợp giao thức truyền thông IO-Link. Về cơ bản, sản phẩm vẫn giữ chức năng chính là đo lực tác động lên bàn cân hoặc cơ cấu cân, sau đó chuyển đổi thành dữ liệu phục vụ hiển thị, điều khiển hoặc giám sát. Tuy nhiên, thay vì chỉ xuất tín hiệu analog truyền thống, SP4Mi cho phép giao tiếp số thông minh với hệ thống điều khiển.
IO-Link mang lại nhiều lợi ích quan trọng trong môi trường công nghiệp hiện đại. Cảm biến có thể truyền dữ liệu đo, trạng thái thiết bị, cảnh báo và thông tin chẩn đoán về bộ điều khiển. Đồng thời, hệ thống cũng có thể gửi tham số hoặc cấu hình ngược lại cho cảm biến. Điều này giúp việc lắp đặt, thay thế, giám sát và bảo trì trở nên thuận tiện hơn.
Loadcell SP4Mi HBM thường được ứng dụng trong:
- Cân bàn điện tử.
- Cân platform tải nhẹ đến tải trung bình.
- Cân kiểm tra trọng lượng.
- Hệ thống checkweigher.
- Máy chiết rót, định lượng.
- Cân đóng gói sản phẩm.
- Cân tích hợp trong dây chuyền tự động.
- Hệ thống cân kết nối PLC hoặc IO-Link master.
Với dải tải từ 1kg đến 200kg, dòng SP4Mi phù hợp cho nhiều nhu cầu cân khác nhau, từ sản phẩm nhỏ cần độ chia mịn đến cân platform trong nhà máy sản xuất.
Cấu tạo và nguyên lý hoạt động của Loadcell SP4Mi HBM

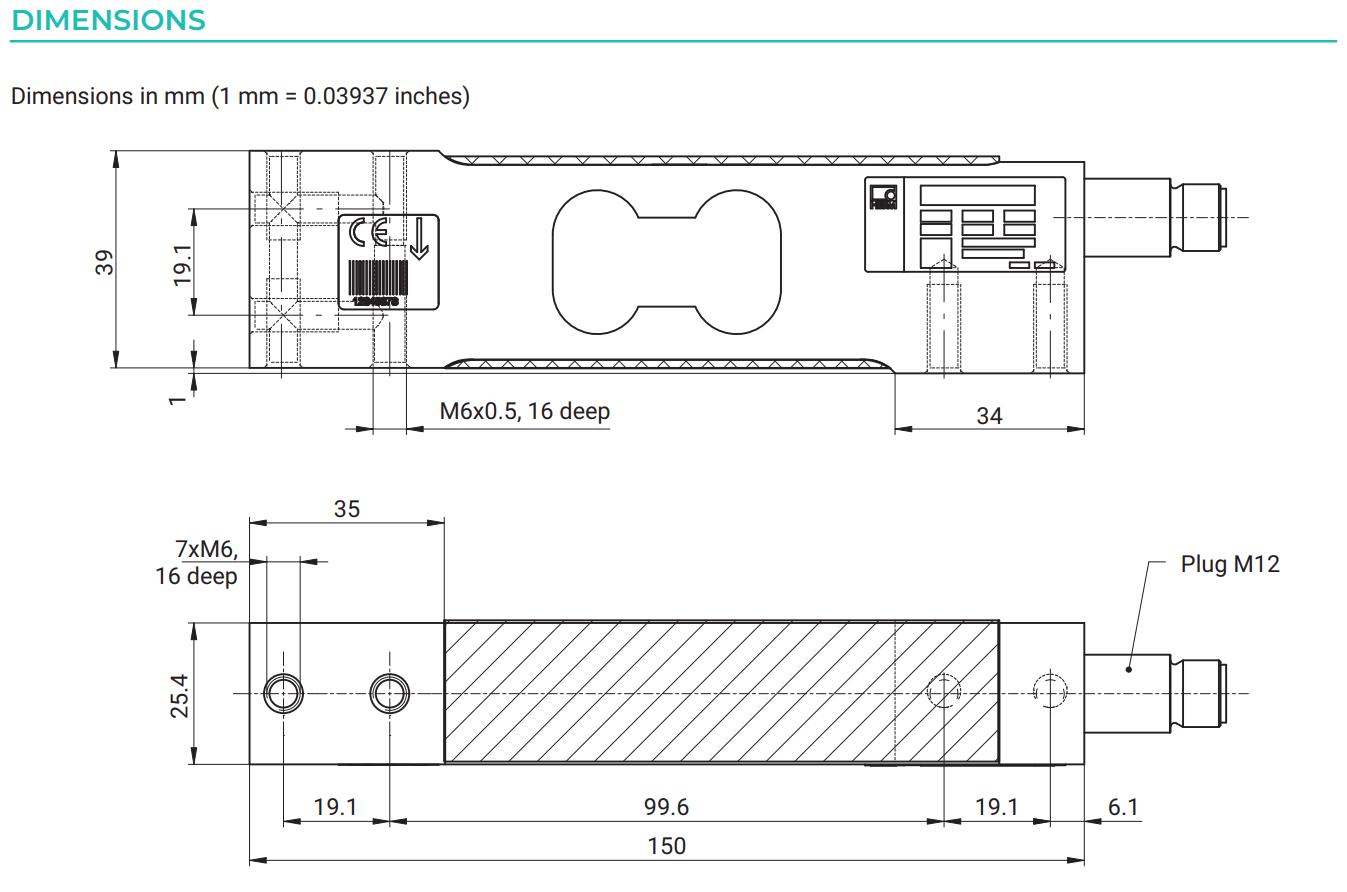

Loadcell SP4Mi HBM có kết cấu single point, thân bằng nhôm, tích hợp bộ khuếch đại và giao tiếp IO-Link bên trong cảm biến. Thiết kế này giúp sản phẩm vừa đảm bảo khả năng đo tải trọng ổn định, vừa thuận tiện khi tích hợp vào hệ thống tự động hóa.
Cấu tạo cơ bản
Một Loadcell SP4Mi HBM thường gồm các thành phần chính:
- Thân loadcell bằng nhôm: chịu lực chính, có trọng lượng nhẹ và độ đàn hồi phù hợp.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ khi có tải trọng tác động.
- Bộ khuếch đại tích hợp: xử lý tín hiệu ngay bên trong cảm biến.
- Giao tiếp IO-Link: truyền dữ liệu đo, cảnh báo và thông tin trạng thái.
- Đầu cắm M12: giúp kết nối nhanh, chắc chắn và dễ lắp đặt.
- Vỏ bảo vệ IP67: hạn chế ảnh hưởng từ bụi và nước trong môi trường công nghiệp.
- Chức năng tự giám sát: hỗ trợ cảnh báo khi vượt tải hoặc vượt điều kiện nhiệt độ danh định.
Nguyên lý hoạt động
Khi vật cần cân được đặt lên bàn cân, lực tác động truyền xuống Loadcell SP4Mi HBM. Thân cảm biến biến dạng rất nhỏ theo tải trọng. Sự biến dạng này làm thay đổi tín hiệu từ strain gauge bên trong.
Bộ khuếch đại tích hợp sẽ xử lý tín hiệu, chuyển đổi thành dữ liệu số có độ phân giải 24 bit. Dữ liệu sau đó được truyền về IO-Link master hoặc bộ điều khiển thông qua giao tiếp IO-Link. Trong các ứng dụng tự động, thông tin cân có thể dùng để điều khiển chiết rót, phân loại sản phẩm, cảnh báo lỗi hoặc ghi nhận dữ liệu sản xuất.
Bảng thông số kỹ thuật Loadcell SP4Mi HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell SP4Mi HBM |
| Loại cảm biến |
Single point load cell |
| Giao tiếp |
IO-Link COM3, Class A |
| Cấp chính xác |
C3 Multi Range |
| Số khoảng chia kiểm định |
3000 |
| Tải trọng tối đa |
1kg, 3kg, 5kg, 7kg, 10kg, 15kg, 20kg, 30kg, 50kg, 75kg, 100kg, 150kg, 200kg |
| Giá trị Vmin |
0.1g, 0.5g, 1g, 2g, 5g, 10g, 20g tùy model |
| Kích thước bàn cân tối đa |
300 x 300 mm, 400 x 400 mm, 600 x 600 mm tùy tải trọng |
| Cấp bảo vệ |
IP67 |
| Vật liệu |
Nhôm, cao su silicone |
| Nhiệt độ danh định |
-10°C đến +40°C |
| Nhiệt độ vận hành |
-10°C đến +50°C |
| Nhiệt độ lưu trữ |
-25°C đến +75°C |
| Tải giới hạn |
150% Emax |
| Tải ngang tĩnh giới hạn |
300% Emax |
| Tải làm việc lệch tâm tối đa 100 mm |
150% Emax |
| Tải phá hủy tại lệch tâm 20 mm |
300% Emax |
| Trọng lượng |
Khoảng 0.45kg |
| Độ phân giải |
24 bit |
| Tốc độ lấy mẫu nội bộ |
2000 mẫu/giây |
| Băng thông tín hiệu |
200Hz |
| Điện áp tham chiếu |
24V |
| Dải điện áp cấp |
20V đến 30V |
| Công suất tiêu thụ tối đa |
3200mW |
| Chiều dài cáp tối đa |
20m |
Bảng thông số cho thấy SP4Mi HBM là dòng loadcell phù hợp cho các hệ thống cân hiện đại cần giao tiếp thông minh, tốc độ xử lý cao và khả năng tích hợp trực tiếp vào kiến trúc IO-Link trong nhà máy.
Bảng mã model Loadcell SP4Mi HBM
| Mã sản phẩm |
Tải trọng tối đa |
| 1-SP4MIC3MR/1KG |
1kg |
| 1-SP4MIC3MR/3KG |
3kg |
| 1-SP4MIC3MR/5KG |
5kg |
| 1-SP4MIC3MR/7KG |
7kg |
| 1-SP4MIC3MR/10KG |
10kg |
| 1-SP4MIC3MR/15KG |
15kg |
| 1-SP4MIC3MR/20KG |
20kg |
| 1-SP4MIC3MR/30KG |
30kg |
| 1-SP4MIC3MR/50KG |
50kg |
| 1-SP4MIC3MR/75KG |
75kg |
| 1-SP4MIC3MR/100KG |
100kg |
| 1-SP4MIC3MR/150KG |
150kg |
| 1-SP4MIC3MR/200KG |
200kg |
Dải model rộng giúp người dùng dễ lựa chọn đúng tải trọng theo nhu cầu thực tế. Với các ứng dụng tải nhỏ, có thể chọn model 1kg, 3kg hoặc 5kg. Với cân platform tải trung bình, các model 50kg, 100kg, 150kg hoặc 200kg sẽ phù hợp hơn.
Ưu điểm nổi bật của Loadcell SP4Mi HBM
Tích hợp IO-Link thông minh
Ưu điểm quan trọng nhất của Loadcell SP4Mi HBM là giao tiếp IO-Link tích hợp. Nhờ IO-Link, cảm biến có thể truyền dữ liệu đo, trạng thái, cảnh báo và thông tin chẩn đoán về hệ thống điều khiển. Điều này giúp doanh nghiệp dễ giám sát thiết bị, rút ngắn thời gian bảo trì và cải thiện khả năng tự động hóa.
Dựa trên nền tảng SP4M quen thuộc
SP4Mi được phát triển từ dòng SP4M nổi tiếng của HBM. Điều này giúp sản phẩm kế thừa thiết kế single point ổn định, dải tải rộng và khả năng ứng dụng linh hoạt trong nhiều hệ thống cân bàn, cân platform và cân công nghiệp.
Dải tải trọng rộng từ 1kg đến 200kg
Với nhiều mức tải khác nhau, SP4Mi đáp ứng từ cân sản phẩm nhỏ đến cân hàng hóa tải trung bình. Người dùng có thể chọn model theo khối lượng thực tế, độ chia mong muốn và kích thước bàn cân cần sử dụng.
Có chức năng cân thông minh
Bên cạnh đo tải trọng, SP4Mi còn hỗ trợ các chức năng như checkweigher với pre-trigger và post-trigger, filling với điều khiển dòng thô và dòng tinh, tối ưu tự động trọng lượng mục tiêu, 2 công tắc giới hạn, bộ nhớ giá trị đỉnh và peak-to-peak.
Bộ lọc số linh hoạt
SP4Mi tích hợp nhiều bộ lọc số như IIR low pass, FIR low pass, moving average filter và notch filter. Các bộ lọc này hỗ trợ giảm nhiễu, ổn định tín hiệu và tối ưu kết quả cân trong môi trường có rung động hoặc yêu cầu xử lý nhanh.
Ứng dụng thực tế của Loadcell SP4Mi HBM
Loadcell SP4Mi HBM được sử dụng trong cân bàn, cân platform, checkweigher, hệ thống filling, cân đóng gói và các dây chuyền tự động hóa cần giao tiếp IO-Link. Với tải trọng 1kg đến 200kg, độ phân giải 24 bit và chuẩn IP67, sản phẩm phù hợp cho nhiều ứng dụng cân công nghiệp.
Ứng dụng phổ biến gồm:
- Cân bàn điện tử thông minh.
- Cân platform tải nhẹ đến tải trung bình.
- Máy checkweigher.
- Cân kiểm tra trọng lượng sản phẩm.
- Hệ thống chiết rót và định lượng.
- Cân đóng gói bán tự động hoặc tự động.
- Cân phân loại sản phẩm theo khối lượng.
- Cân kết nối PLC thông qua IO-Link master.
Trong các hệ thống tự động hóa, việc sử dụng loadcell có IO-Link giúp quá trình cấu hình, giám sát và thay thế thiết bị thuận tiện hơn. Khi cần thay cảm biến, thông số có thể được truyền lại từ hệ thống, giúp giảm thời gian cài đặt thủ công.
Cách lựa chọn Loadcell SP4Mi HBM phù hợp
Để chọn đúng Loadcell SP4Mi HBM, người dùng cần xem xét tải trọng, kích thước bàn cân, yêu cầu kết nối IO-Link, độ chia mong muốn và điều kiện lắp đặt.
Chọn đúng tải trọng
Không nên chọn tải trọng quá sát mức làm việc thực tế. Nếu sản phẩm thường cân khoảng 8kg, có thể cân nhắc model 10kg hoặc 15kg tùy hệ số an toàn. Với cân platform tải lớn hơn, nên chọn các model 50kg đến 200kg.
Kiểm tra giá trị Vmin
Vmin ảnh hưởng đến độ chia và khả năng kiểm định. SP4Mi có Vmin từ 0.1g đến 20g tùy model. Hệ thống cần độ phân giải cao nên chọn model có Vmin nhỏ và phù hợp với yêu cầu cân thực tế.
Kiểm tra kích thước bàn cân
SP4Mi hỗ trợ các kích thước bàn cân tối đa 300 x 300 mm, 400 x 400 mm và 600 x 600 mm tùy tải trọng. Nếu dùng bàn cân lớn hơn mức khuyến nghị, kết quả cân có thể bị ảnh hưởng bởi tải lệch tâm.
Kiểm tra hệ thống IO-Link
SP4Mi sử dụng IO-Link COM3, Class A. Khi tích hợp, cần đảm bảo hệ thống có IO-Link master phù hợp, nguồn cấp đúng 24V và cáp kết nối M12 đạt yêu cầu kỹ thuật.
Xem xét môi trường sử dụng
Với chuẩn IP67, SP4Mi phù hợp với môi trường công nghiệp thông dụng, có bụi hoặc độ ẩm nhẹ. Nếu môi trường thường xuyên rửa áp lực cao hoặc tiếp xúc hóa chất mạnh, cần có thêm giải pháp bảo vệ phù hợp.
Lưu ý khi lắp đặt và sử dụng Loadcell SP4Mi HBM
Để Loadcell SP4Mi HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Cố định loadcell chắc chắn tại các lỗ gá.
- Tải trọng phải được đặt tại đầu còn lại của cảm biến.
- Không đặt tải lên phía có kết nối cáp vì có thể gây shunt lực.
- Với tải 1kg đến 30kg, dùng vít M6 cấp bền tối thiểu 8.8, mô-men siết 6 N·m.
- Với tải 50kg đến 200kg, dùng vít M6 cấp bền tối thiểu 10.9, mô-men siết 14 N·m.
- Không vượt quá tải trọng cho phép.
- Hạn chế lực ngang, lực xoắn hoặc va đập mạnh.
- Kiểm tra đầu cắm M12 và dây cáp trước khi vận hành.
- Cấu hình IO-Link đúng theo hệ thống điều khiển.
- Hiệu chuẩn và chạy thử trước khi đưa vào sử dụng chính thức.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi số, giảm lỗi tín hiệu và tăng tuổi thọ trong môi trường sản xuất.
Báo giá Loadcell SP4Mi HBM
Giá Loadcell SP4Mi HBM phụ thuộc vào tải trọng, model cụ thể, số lượng đặt mua, tình trạng hàng sẵn kho, yêu cầu chứng từ và phụ kiện kết nối. Các model từ 1kg đến 200kg có thể có mức giá khác nhau tùy nhu cầu sử dụng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Mã model cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Nhu cầu cáp M12, IO-Link master hoặc phụ kiện đi kèm.
- Tình trạng hàng có sẵn hoặc đặt nhập.
- Nhu cầu tư vấn lắp đặt, cấu hình và hiệu chuẩn.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp tải trọng cần dùng, kích thước bàn cân, loại hệ thống điều khiển, nhu cầu IO-Link và số lượng cần mua.
Địa chỉ mua Loadcell SP4Mi HBM uy tín
Khi mua Loadcell SP4Mi HBM, khách hàng nên chọn đơn vị am hiểu loadcell, cân điện tử và hệ thống tự động hóa IO-Link để được tư vấn đúng kỹ thuật. Một loadcell phù hợp không chỉ cần đúng tải trọng mà còn phải tương thích với bàn cân, bộ điều khiển, IO-Link master và điều kiện vận hành thực tế.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng, kết nối và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Tư vấn giải pháp cân IO-Link, cân tự động, cân platform.
- Hỗ trợ chọn phụ kiện kết nối phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell SP4Mi HBM là lựa chọn phù hợp cho các hệ thống cân bàn, cân platform, cân kiểm tra trọng lượng, filling và dây chuyền tự động hóa cần cảm biến lực thông minh, chính xác và dễ tích hợp. Với thiết kế single point, tải trọng từ 1kg đến 200kg, cấp chính xác C3 Multi Range, giao tiếp IO-Link, độ phân giải 24 bit, tốc độ lấy mẫu 2000 mẫu/giây, chuẩn IP67 và đầu cắm M12, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện đại.
Việc chọn đúng model Loadcell SP4Mi HBM giúp hệ thống cân hoạt động ổn định hơn, dễ giám sát hơn và giảm thời gian cài đặt, bảo trì trong dây chuyền tự động hóa. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân có IO-Link, hãy kiểm tra kỹ tải trọng, Vmin, kích thước bàn cân, nguồn cấp và khả năng tương thích với IO-Link master.
Quý khách cần mua Loadcell SP4Mi HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
