Loadcell U10F HBM là cảm biến lực kéo nén chuyên dụng, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, thử nghiệm cơ khí, kiểm tra kết cấu, giám sát lực trong máy móc và các hệ thống công nghiệp yêu cầu độ chính xác cao. Đây là dòng force transducer có kết cấu chắc chắn, dải lực lớn và khả năng làm việc ổn định trong những môi trường đo lực khắt khe.
Điểm nổi bật của Loadcell U10F HBM là thiết kế kết nối mặt bích ở cả hai đầu, giúp việc lắp đặt trở nên thuận tiện, chắc chắn và giảm rủi ro sai lệch do truyền lực không ổn định. Sản phẩm có dải lực danh định từ 50kN, 125kN, 250kN, 500kN đến 1.25MN, phù hợp cho nhiều hệ thống đo lực tải lớn trong nhà máy, phòng thử nghiệm, trung tâm kiểm định, máy thử lực, máy ép và dây chuyền sản xuất công nghiệp.
Bên cạnh độ bền cơ học, Loadcell U10F HBM còn được đánh giá cao nhờ khả năng ổn định tốt trước lực ngang và mô-men uốn. Thiết kế đặc biệt giúp bù ảnh hưởng của lực bên và mô-men, từ đó nâng cao độ tin cậy của kết quả đo. Sản phẩm có thể sử dụng ở dạng cảm biến thụ động ngõ ra mV/V hoặc phiên bản tích hợp bộ khuếch đại VAIO với giao tiếp IO-Link, phù hợp cho cả hệ thống đo truyền thống và tự động hóa hiện đại.
Tóm tắt nhanh về Loadcell U10F HBM
Loadcell U10F HBM là cảm biến lực kéo nén dạng force transducer, có dải lực từ 50kN đến 1.25MN, cấp chính xác HBK 0.04 hoặc 0.05, vật liệu thép không gỉ, thiết kế mặt bích hai đầu, tín hiệu mV/V hoặc IO-Link tùy cấu hình. Sản phẩm phù hợp cho đo lực tĩnh, động, máy thử lực và ứng dụng công nghiệp tải lớn.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén.
- Dải lực danh định: 50kN, 125kN, 250kN, 500kN, 1.25MN.
- Cấp chính xác HBK: 0.04, 0.05 tùy tải trọng.
- Vật liệu: thép không gỉ.
- Bảo vệ điểm đo: thân đo hàn kín.
- Cấp bảo vệ: IP67 tiêu chuẩn, IP68 với tùy chọn cáp tích hợp.
- Kết nối cơ khí: mặt bích hai đầu.
- Tín hiệu đầu ra: mV/V hoặc IO-Link với bộ khuếch đại VAIO.
- Ứng dụng: đo lực kéo, lực nén, thử nghiệm, máy ép, kiểm tra lực.
Loadcell U10F HBM là gì?
Loadcell U10F HBM là cảm biến lực dùng để đo lực kéo và lực nén trong các hệ thống kỹ thuật. Sản phẩm thuộc nhóm force transducer, chuyên dùng cho các bài toán cần đo lực trực tiếp với độ ổn định cao. Khác với loadcell cân thông thường, U10F được thiết kế để chịu tải lớn và truyền lực qua kết nối mặt bích ở hai đầu, giúp cảm biến dễ tích hợp vào kết cấu máy móc, khung thử hoặc hệ thống kiểm tra lực.
Dòng U10F phù hợp cho nhiều ứng dụng đo lực công nghiệp như:
- Máy thử kéo nén vật liệu.
- Máy ép thủy lực, máy ép cơ khí.
- Kiểm tra lực kéo trong kết cấu.
- Giám sát lực trong máy móc sản xuất.
- Đo lực động trong quá trình vận hành nhanh.
- Kiểm tra độ bền chi tiết cơ khí.
- Thiết bị thử nghiệm tải lớn.
- Hệ thống đo lực trong phòng thí nghiệm và trung tâm kiểm định.
Với dải lực từ 50kN đến 1.25MN, Loadcell U10F HBM phù hợp với các bài toán đo lực tải lớn, nơi cảm biến cần độ bền cao, tín hiệu ổn định và khả năng chịu tác động cơ học tốt.
Cấu tạo và nguyên lý hoạt động của Loadcell U10F HBM

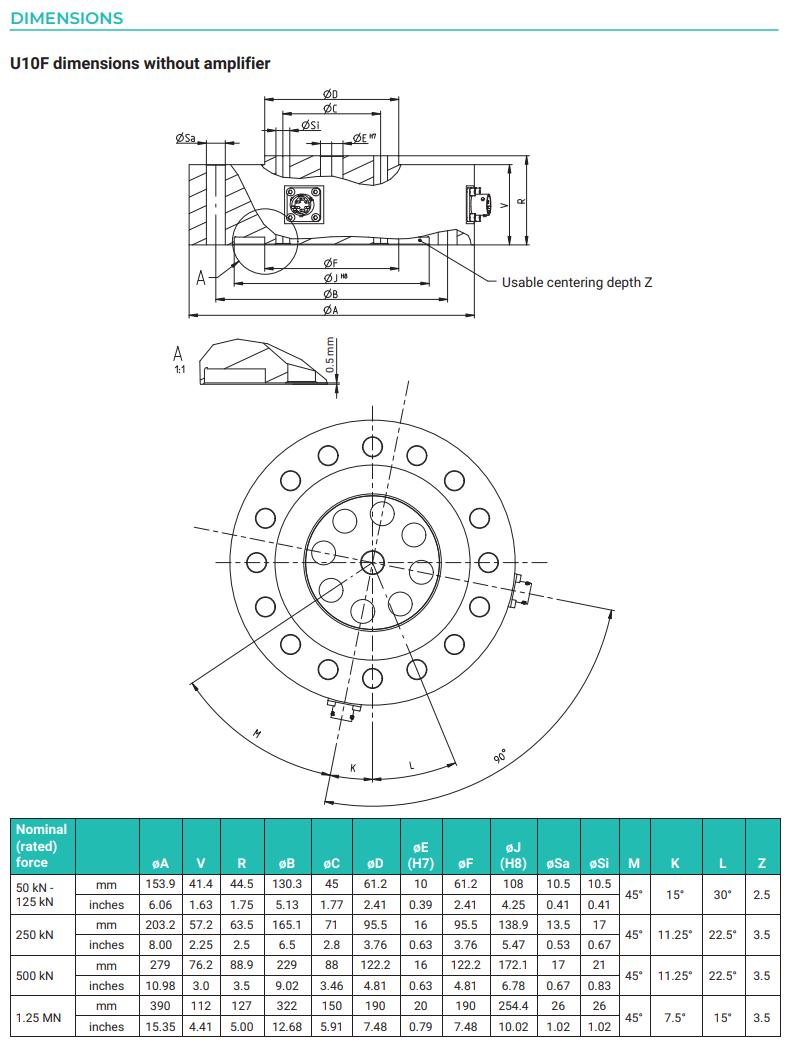

Loadcell U10F HBM được chế tạo từ thép không gỉ, có thân đo hàn kín và kết cấu mặt bích hai đầu. Thiết kế này giúp cảm biến chịu lực tốt, lắp đặt thuận tiện và phù hợp với môi trường công nghiệp có rung động, tải lớn hoặc yêu cầu độ ổn định lâu dài.
Cấu tạo cơ bản
Một Loadcell U10F HBM thường gồm các thành phần chính:
- Thân cảm biến bằng thép không gỉ: chịu lực kéo nén chính.
- Kết nối mặt bích hai đầu: giúp lắp đặt chắc chắn, truyền lực ổn định.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ khi có lực tác động.
- Thân đo hàn kín: bảo vệ điểm đo khỏi bụi, ẩm và tác động môi trường.
- Kết nối điện: có thể dùng đầu nối bayonet, đầu nối ren, cáp cố định hoặc M12 tùy cấu hình.
- Tùy chọn TEDS: hỗ trợ nhận diện thông tin cảm biến.
- Tùy chọn cầu đo kép: tăng tính dự phòng cho ứng dụng liên quan đến an toàn.
- Tùy chọn VAIO: tích hợp bộ khuếch đại số và giao tiếp IO-Link.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U10F HBM, thân cảm biến sẽ biến dạng rất nhỏ theo phương lực. Sự biến dạng này được các strain gauge ghi nhận và chuyển đổi thành tín hiệu điện tỷ lệ với lực tác động.
Với phiên bản thụ động, cảm biến xuất tín hiệu mV/V và cần kết nối với bộ khuếch đại hoặc thiết bị đo phù hợp. Với phiên bản tích hợp bộ khuếch đại VAIO, tín hiệu được xử lý ngay trong cảm biến và truyền ra qua chuẩn IO-Link. Nhờ đó, hệ thống có thể đọc dữ liệu số, cài đặt ngưỡng cảnh báo, theo dõi giá trị đỉnh và tích hợp dễ hơn với PLC hoặc hệ thống tự động hóa.
Bảng thông số kỹ thuật Loadcell U10F HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U10F HBM |
| Loại cảm biến |
Force transducer, cảm biến lực kéo nén |
| Ứng dụng |
Đo lực tĩnh, đo lực động, thử nghiệm kéo nén |
| Dải lực danh định |
50kN, 125kN, 250kN, 500kN, 1.25MN |
| Quy đổi US lbf |
11.2k, 28.1k, 56.2k, 112.4k, 281.0k lbf |
| Cấp chính xác HBK |
0.04, 0.05 tùy dải lực |
| Độ lặp lại |
0.02% |
| Độ trễ tại 0.4 Fnom |
0.04% hoặc 0.05% |
| Độ không tuyến tính |
0.035% hoặc 0.05% với bản không khuếch đại |
| Tín hiệu danh định |
2mV/V |
| Dải tín hiệu chưa hiệu chỉnh |
2 đến 2.5mV/V |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Cấu hình dây |
Mạch 6 dây |
| Vật liệu |
Thép không gỉ |
| Bảo vệ điểm đo |
Thân đo hàn kín |
| Cấp bảo vệ tiêu chuẩn |
IP67 |
| Cấp bảo vệ tùy chọn |
IP68 với cáp tích hợp |
| Nhiệt độ danh định |
-10°C đến +45°C |
| Nhiệt độ vận hành bản thụ động |
-30°C đến +85°C |
| Nhiệt độ vận hành bản VAIO |
-10°C đến +60°C |
| Tần số tự nhiên |
3kHz đến 6.9kHz tùy tải |
| Tín hiệu tùy chọn |
IO-Link với bộ khuếch đại VAIO |
| Tính năng tùy chọn |
TEDS, double bridge, nhiều kiểu kết nối, plug protection |
Bảng mã model Loadcell U10F HBM
| Mã sản phẩm |
Dải lực đo |
| 1-U10F/50kN |
50kN |
| 1-U10F/125kN |
125kN |
| 1-U10F/250kN |
250kN |
| 1-U10F/500kN |
500kN |
| 1-U10F/1.25MN |
1.25MN |
Ngoài các mã tiêu chuẩn, Loadcell U10F HBM còn có thể đặt theo mã cấu hình K-U10F với nhiều tùy chọn như cầu đo đơn hoặc cầu đo kép, hiệu chỉnh tín hiệu danh định, TEDS, bảo vệ đầu nối, kiểu kết nối điện, cáp, bộ khuếch đại VAIO và phiên bản firmware.
Ưu điểm nổi bật của Loadcell U10F HBM
Đo được cả lực kéo và lực nén
Ưu điểm quan trọng nhất của Loadcell U10F HBM là khả năng đo cả lực kéo và lực nén. Điều này giúp sản phẩm phù hợp cho máy thử lực, kiểm tra độ bền, đo lực ép, đo lực kéo và các ứng dụng cần đánh giá lực theo hai chiều.
Kết nối mặt bích hai đầu dễ lắp đặt
Thiết kế mặt bích ở cả hai đầu giúp việc lắp đặt trở nên thuận tiện và chắc chắn hơn. Cấu trúc này hỗ trợ truyền lực ổn định, hạn chế sai lệch do gá lắp và phù hợp với các hệ thống đo lực tải lớn trong công nghiệp.
Ổn định tốt trước lực ngang và mô-men uốn
U10F được thiết kế để có độ ổn định cao trước lực bên và mô-men uốn. Đây là lợi thế quan trọng vì trong thực tế, lực tác động có thể không hoàn toàn lý tưởng. Khả năng bù ảnh hưởng này giúp kết quả đo đáng tin cậy hơn.
Phù hợp cho đo tĩnh và đo động
Với tần số tự nhiên cao và khả năng chịu dao động tốt, Loadcell U10F HBM phù hợp cho cả quá trình đo tĩnh và đo động. Sản phẩm có thể sử dụng trong các quy trình nhanh, máy thử động hoặc hệ thống giám sát lực theo thời gian thực.
Có phiên bản IO-Link hiện đại
Phiên bản tích hợp VAIO hỗ trợ IO-Link COM3, chu kỳ tối thiểu dưới 0.9ms, tốc độ lấy mẫu nội bộ 40.000 mẫu/giây và tần số cắt 4kHz. Ngoài ra, cảm biến còn hỗ trợ công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak và cảnh báo vượt lực hoặc vượt nhiệt độ.
Ứng dụng thực tế của Loadcell U10F HBM
Loadcell U10F HBM được sử dụng trong đo lực kéo nén, máy thử vật liệu, máy ép, kiểm tra kết cấu, giám sát lực trong dây chuyền sản xuất và các ứng dụng đo lực động. Với dải lực 50kN đến 1.25MN, sản phẩm phù hợp cho nhà máy, phòng thí nghiệm, trung tâm kiểm định và hệ thống công nghiệp tải lớn.
Ứng dụng phổ biến gồm:
- Máy thử kéo nén vật liệu.
- Kiểm tra lực trong cụm cơ khí.
- Máy ép thủy lực và máy ép cơ khí.
- Kiểm tra lực kéo của kết cấu.
- Giám sát lực trong máy sản xuất.
- Thử nghiệm độ bền linh kiện.
- Đo lực động trong quy trình tốc độ cao.
- Hệ thống kiểm định tải trọng.
- Thiết bị nghiên cứu và phát triển sản phẩm.
- Hệ thống tự động hóa dùng IO-Link.
Trong các ứng dụng này, độ chính xác, độ lặp lại và khả năng chịu tải của cảm biến ảnh hưởng trực tiếp đến kết quả đo. U10F HBM đáp ứng tốt nhờ kết cấu cơ khí bền, vật liệu không gỉ và nhiều tùy chọn cấu hình.
Cách lựa chọn Loadcell U10F HBM phù hợp
Để chọn đúng Loadcell U10F HBM, người dùng cần xác định dải lực, kiểu tín hiệu, yêu cầu độ chính xác, kiểu kết nối và điều kiện lắp đặt thực tế.
Chọn đúng dải lực
Dải lực cần chọn phải cao hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu hệ thống đo lực tối đa khoảng 200kN, model 250kN có thể là lựa chọn phù hợp. Với tải động hoặc va đập, cần tính thêm biên an toàn.
Chọn phiên bản mV/V hoặc IO-Link
Nếu hệ thống đã có bộ khuếch đại hoặc thiết bị thu thập dữ liệu, phiên bản mV/V thụ động sẽ phù hợp. Nếu cần kết nối với PLC, tự động hóa hoặc giám sát số, phiên bản IO-Link tích hợp VAIO là lựa chọn hiện đại hơn.
Chọn cầu đo đơn hoặc cầu đo kép
Cầu đo kép phù hợp với các ứng dụng cần dự phòng tín hiệu hoặc liên quan đến an toàn. Trong trường hợp này, hai cầu đo độc lập có thể được kết nối với hai bộ khuếch đại riêng để kiểm tra chéo tín hiệu.
Kiểm tra kiểu kết nối điện

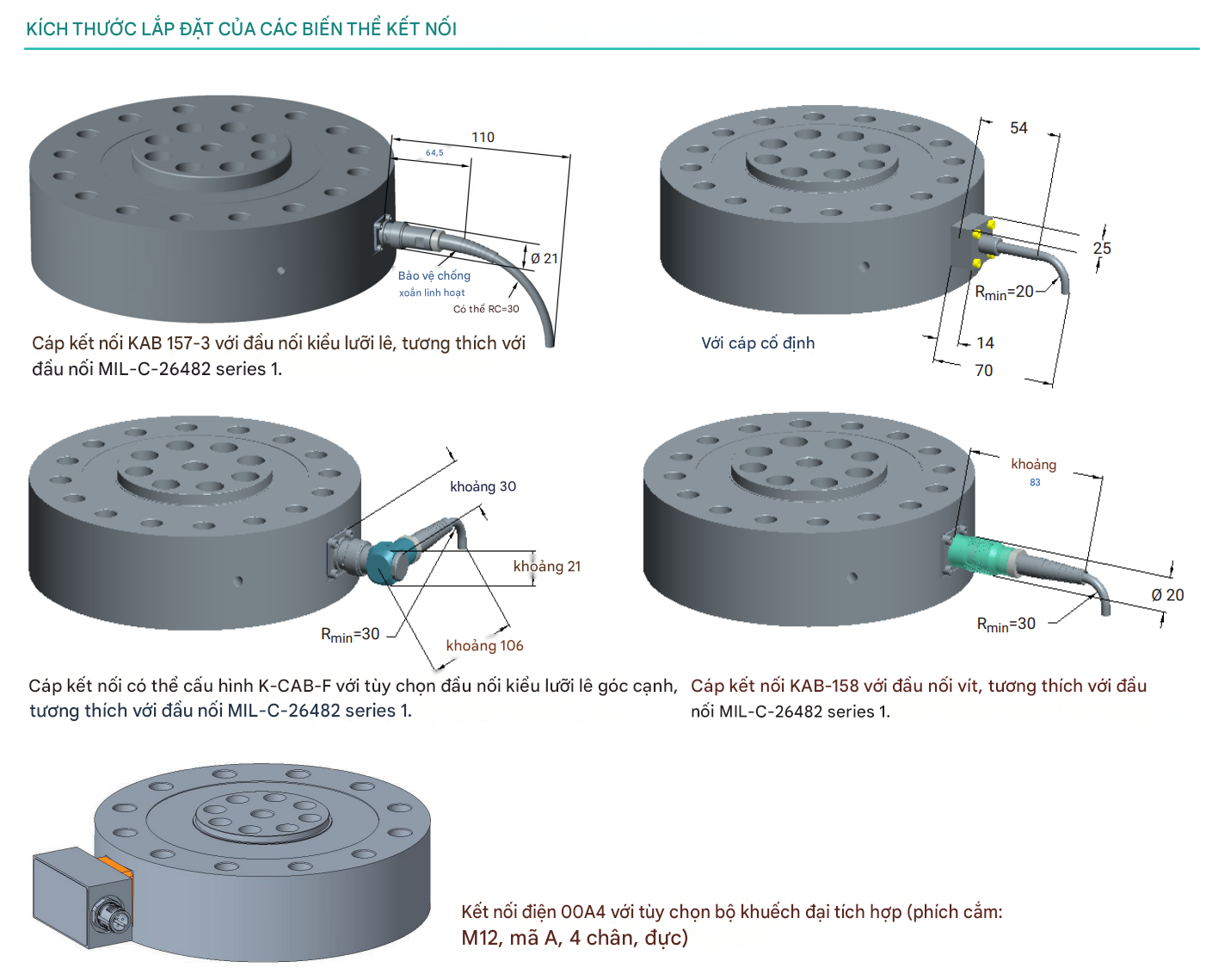

U10F có nhiều lựa chọn kết nối như bayonet, đầu nối ren, cáp cố định, M12, D-Sub, HD-Sub, MS, ODU hoặc không cáp tùy cấu hình. Việc chọn đúng đầu nối giúp hệ thống tương thích tốt hơn và giảm thời gian lắp đặt.
Kiểm tra yêu cầu môi trường
Nếu cần cấp bảo vệ cao, người dùng có thể chọn phiên bản cáp tích hợp đạt IP68. Với phiên bản đầu nối bayonet, sản phẩm đạt IP67 khi jack được kết nối đúng. Nếu dùng đầu nối ren, cấp bảo vệ có thể thấp hơn, cần cân nhắc theo môi trường thực tế.
Lưu ý khi lắp đặt và sử dụng Loadcell U10F HBM
Để Loadcell U10F HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Đảm bảo bề mặt mặt bích sạch, phẳng và đủ độ cứng.
- Siết bulong mặt bích đúng cấp bền và đúng mô-men khuyến nghị.
- Không vượt quá tải vận hành hoặc lực giới hạn.
- Tránh lực lệch tâm, mô-men xoắn hoặc lực ngang vượt mức cho phép.
- Dùng phụ kiện và bulong đúng theo từng dải lực.
- Bảo vệ dây tín hiệu khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Với bản IO-Link, cần kiểm tra nguồn cấp 24V, chân M12 và cấu hình giao tiếp.
- Kiểm tra định kỳ tín hiệu zero, độ lặp lại và tình trạng cơ khí.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong các ứng dụng đo lực tải lớn.
Báo giá Loadcell U10F HBM
Giá Loadcell U10F HBM phụ thuộc vào dải lực, cấu hình cầu đo, kiểu kết nối, tùy chọn TEDS, plug protection, phiên bản IO-Link, phụ kiện bulong và số lượng đặt mua. Do sản phẩm có nhiều cấu hình tùy chỉnh, giá thực tế cần được báo theo mã model cụ thể.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Phiên bản thụ động mV/V hoặc IO-Link.
- Cầu đo đơn hoặc cầu đo kép.
- Có hoặc không có TEDS.
- Kiểu đầu nối điện và loại cáp.
- Có hoặc không có bảo vệ đầu nối.
- Bộ khuếch đại VAIO và firmware nếu dùng IO-Link.
- Phụ kiện bulong mặt bích.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, ứng dụng thực tế, kiểu lắp đặt, tín hiệu đầu ra mong muốn, môi trường làm việc và ảnh cảm biến cũ nếu cần thay thế.
Địa chỉ mua Loadcell U10F HBM uy tín
Khi mua Loadcell U10F HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U10F, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, kiểu kết nối, cầu đo, IO-Link hoặc phụ kiện mặt bích khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, kiểm tra lực, cân công nghiệp.
- Hỗ trợ chọn phụ kiện, đầu nối và bộ khuếch đại phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U10F HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, thử nghiệm vật liệu, kiểm tra kết cấu, giám sát lực trong máy móc và hệ thống đo lực công nghiệp cần độ chính xác cao. Với dải lực từ 50kN đến 1.25MN, cấp chính xác HBK 0.04/0.05, kết nối mặt bích hai đầu, vật liệu thép không gỉ, thân đo hàn kín, tùy chọn mV/V hoặc IO-Link và cấp bảo vệ IP67/IP68 tùy cấu hình, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực chuyên nghiệp.
Việc chọn đúng model Loadcell U10F HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực tải lớn, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, cấu hình lắp đặt, phụ kiện mặt bích và điều kiện môi trường để chọn sản phẩm phù hợp.
