Loadcell U10M HBM là cảm biến lực chuyên dụng cho các ứng dụng đo lực kéo, lực nén, thử nghiệm vật liệu, kiểm tra kết cấu, đo lực trong máy móc và các hệ thống cân công nghiệp yêu cầu độ chính xác cao. Đây là dòng force transducer có thiết kế chắc chắn, phù hợp cho cả nhiệm vụ đo tĩnh và đo động, đặc biệt trong môi trường công nghiệp cần độ bền, độ ổn định và khả năng chịu tải tốt.
Khác với các dòng loadcell cân bàn hoặc loadcell single point thông thường, Loadcell U10M HBM được thiết kế để đo lực trực tiếp theo phương kéo và nén. Sản phẩm có nhiều dải lực danh định từ 1.25kN, 2.5kN, 5kN, 12.5kN, 25kN, 50kN, 125kN, 250kN, 500kN đến 1.25MN. Ngoài ra, tài liệu kỹ thuật cũng cho biết dòng U10M có thể đáp ứng nhiều cấu hình đo khác nhau, bao gồm cảm biến thụ động ngõ ra mV/V hoặc phiên bản tích hợp bộ khuếch đại số IO-Link.
Điểm nổi bật của Loadcell U10M HBM là khả năng ổn định tốt trước lực ngang và mô-men uốn, trong đó ảnh hưởng của mô-men uốn được bù điện. Sản phẩm có tần số tự nhiên cao, phù hợp cho các quá trình đo nhanh, đồng thời có nhiều tùy chọn như chip TEDS, cầu đo kép, kiểu kết nối điện, bộ khuếch đại tích hợp và phụ kiện lắp đặt. Đây là lựa chọn phù hợp cho doanh nghiệp, phòng thí nghiệm, trung tâm kiểm định và nhà máy cần một cảm biến lực chất lượng cao, linh hoạt và đáng tin cậy.
Tóm tắt nhanh về Loadcell U10M HBM
Loadcell U10M HBM là cảm biến lực kéo nén chính xác, dùng cho đo tĩnh và đo động. Sản phẩm có dải lực từ 1.25kN đến 1.25MN theo các model tiêu chuẩn, cấp chính xác 0.02 đến 0.05 tùy dải lực, vật liệu nhôm hoặc thép không gỉ, ngõ ra mV/V hoặc IO-Link tùy cấu hình.
Thông tin nổi bật:
- Loại sản phẩm: force transducer, cảm biến lực kéo nén.
- Ứng dụng: đo lực tĩnh, đo lực động, thử nghiệm, kiểm tra lực.
- Dải lực danh định: 1.25kN đến 1.25MN.
- Cấp chính xác: 0.02, 0.035, 0.04, 0.05 tùy tải.
- Ngõ ra: thụ động mV/V hoặc IO-Link với bộ khuếch đại VAIO.
- Cấp bảo vệ: IP67 tiêu chuẩn, IP68 tùy chọn với cáp tích hợp.
- Vật liệu: nhôm ở dải lực nhỏ, thép không gỉ ở dải lực cao.
- Tùy chọn: TEDS, cầu đo kép, adapter chân đế, đầu nối, IO-Link.
- Ứng dụng phù hợp: máy thử lực, kiểm tra kết cấu, đo kéo nén, cân công nghiệp đặc biệt.
Loadcell U10M HBM là gì?
Loadcell U10M HBM là cảm biến lực dùng để đo lực kéo và lực nén trong các ứng dụng kỹ thuật. Sản phẩm thuộc nhóm force transducer, được thiết kế để ghi nhận lực tác động và chuyển đổi lực đó thành tín hiệu điện hoặc dữ liệu số tùy theo cấu hình.
Với phiên bản thụ động, cảm biến xuất tín hiệu mV/V để kết nối với bộ khuếch đại, đầu đo hoặc thiết bị thu thập dữ liệu. Với phiên bản tích hợp bộ khuếch đại VAIO, Loadcell U10M HBM có thể sử dụng giao tiếp IO-Link, giúp truyền dữ liệu số, hỗ trợ chức năng cảnh báo, ghi nhận giá trị đỉnh và tích hợp thuận tiện vào hệ thống tự động hóa.
Dòng U10M phù hợp cho nhiều ứng dụng yêu cầu đo lực chính xác:
- Máy thử kéo nén vật liệu.
- Hệ thống kiểm tra lực trong sản xuất.
- Đo lực ép, lực kéo, lực giữ.
- Kiểm tra cơ khí, kết cấu, linh kiện.
- Ứng dụng đo lực trong phòng thí nghiệm.
- Đo lực động trong quy trình tốc độ cao.
- Hệ thống cân đặc biệt cần đo lực trực tiếp.
- Giám sát lực trong máy móc công nghiệp.
Điểm mạnh của dòng U10M là có nhiều cấu hình lựa chọn. Người dùng có thể chọn dải lực, kiểu cầu đo, chuẩn tín hiệu, kết nối điện, adapter, TEDS, bộ khuếch đại tích hợp và các phụ kiện lực phù hợp với từng ứng dụng cụ thể.
Cấu tạo và nguyên lý hoạt động của Loadcell U10M HBM

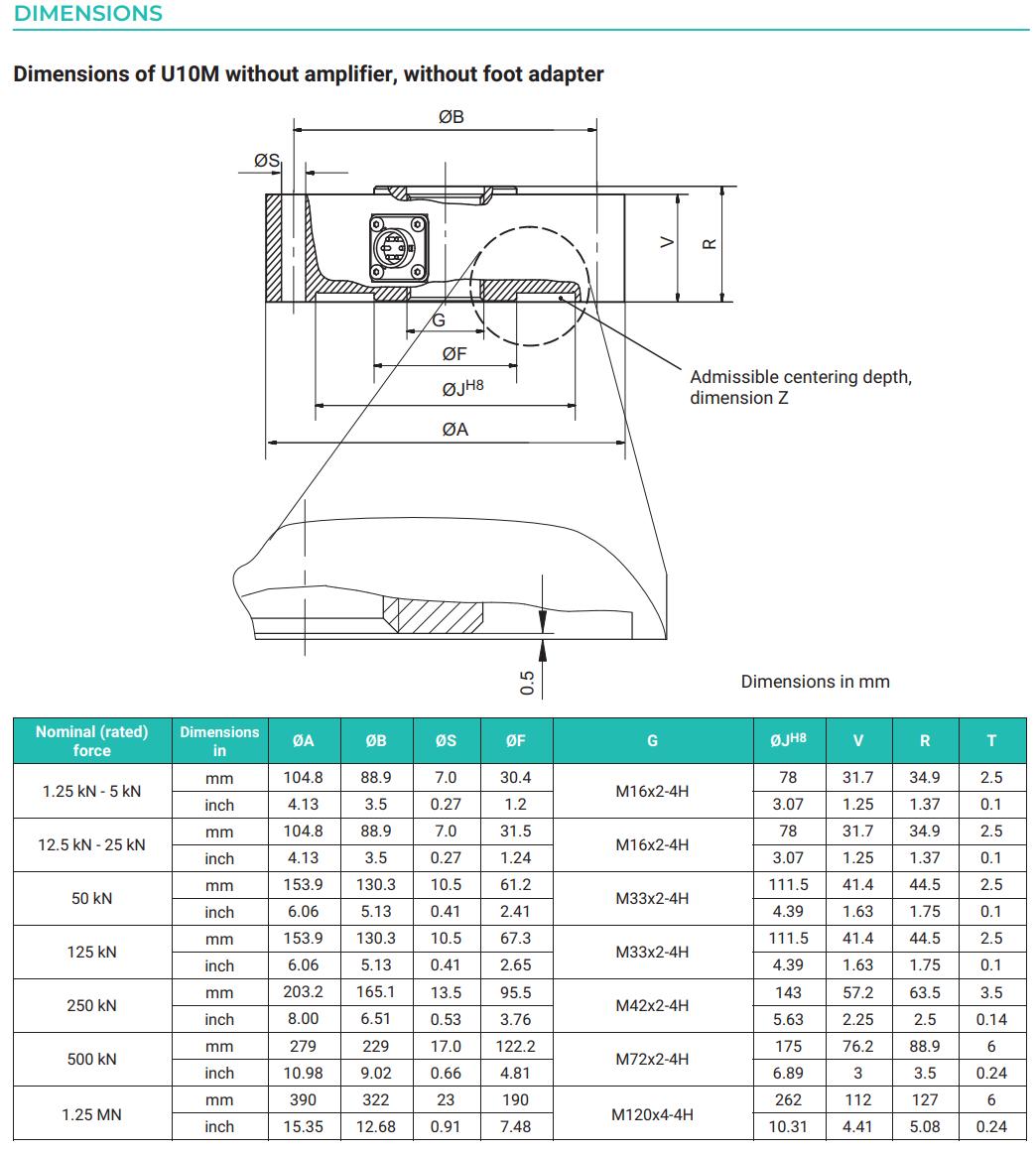

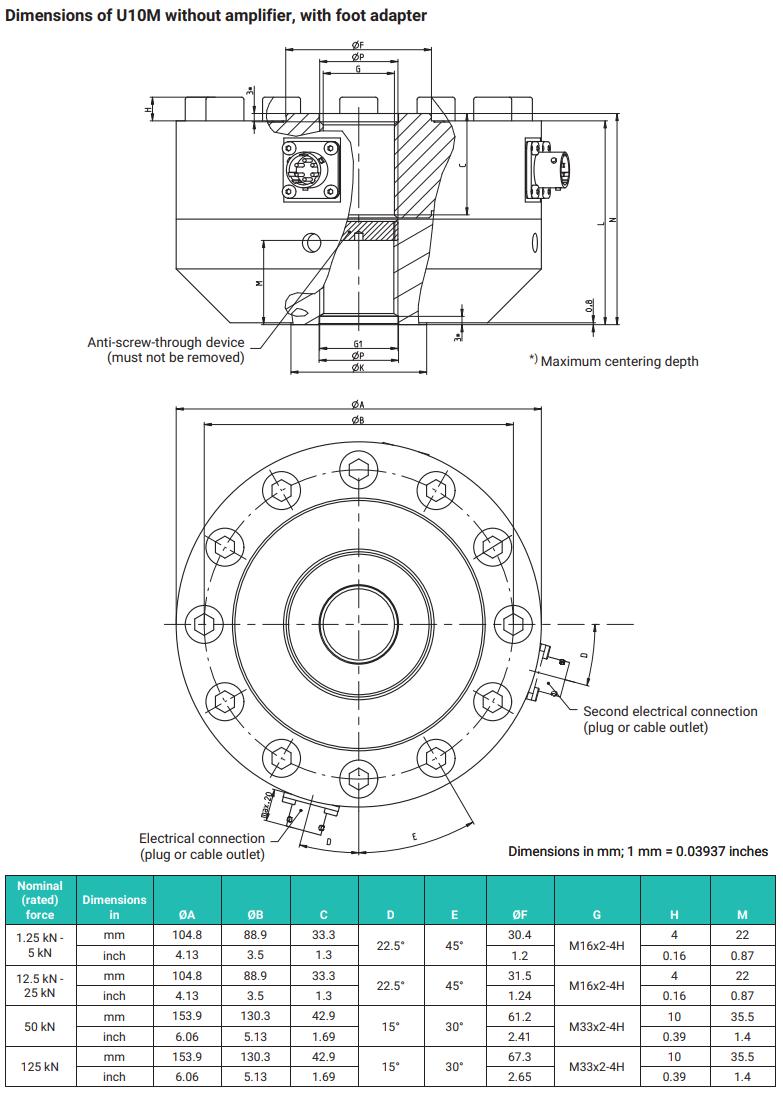

Loadcell U10M HBM có cấu tạo dạng cảm biến lực công nghiệp, được thiết kế để chịu lực kéo và nén theo trục. Tùy mức tải, phần tử đàn hồi có thể làm từ nhôm hoặc thép không gỉ. Các model tải cao sử dụng kết cấu bền chắc, đo ổn định và phù hợp với môi trường công nghiệp nặng.
Cấu tạo cơ bản
Một Loadcell U10M HBM thường gồm các thành phần chính:
- Thân cảm biến lực: chịu tải kéo hoặc nén trực tiếp.
- Phần tử đàn hồi: biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: ghi nhận biến dạng và chuyển đổi thành tín hiệu đo.
- Vỏ bảo vệ: giúp cảm biến làm việc ổn định trong môi trường công nghiệp.
- Kết nối điện: có thể dùng cáp cố định, đầu nối bayonet, đầu nối ren, D-Sub, M12 hoặc các tùy chọn khác.
- Tùy chọn TEDS: hỗ trợ nhận diện thông tin cảm biến.
- Tùy chọn cầu đo kép: dùng cho các hệ thống cần dự phòng tín hiệu hoặc tăng độ an toàn.
- Tùy chọn bộ khuếch đại VAIO: hỗ trợ giao tiếp IO-Link.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U10M HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của các strain gauge được gắn trên thân đo. Mạch cầu đo chuyển đổi sự thay đổi đó thành tín hiệu điện tỷ lệ với lực tác động.
Ở phiên bản thụ động, tín hiệu đầu ra thường là mV/V và cần bộ khuếch đại hoặc thiết bị đo phù hợp để xử lý. Ở phiên bản tích hợp VAIO, tín hiệu được xử lý ngay trong cảm biến và truyền qua IO-Link theo chuẩn COM3. Nhờ đó, hệ thống có thể nhận dữ liệu nhanh, cấu hình thuận tiện và giám sát trạng thái cảm biến tốt hơn.
Bảng thông số kỹ thuật Loadcell U10M HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U10M HBM |
| Loại cảm biến |
Force transducer, cảm biến lực kéo nén |
| Ứng dụng |
Đo lực tĩnh, đo lực động, thử nghiệm kéo nén |
| Dải lực danh định |
1.25kN, 2.5kN, 5kN, 12.5kN, 25kN, 50kN, 125kN, 250kN, 500kN, 1.25MN |
| Cấp chính xác |
0.02, 0.035, 0.04, 0.05 tùy dải lực |
| Ngõ ra thụ động |
mV/V |
| Ngõ ra tùy chọn |
IO-Link với bộ khuếch đại VAIO |
| Điện áp kích thích bản thụ động |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Cấu hình dây |
6 dây |
| Nguồn cấp bản IO-Link |
19V đến 30V |
| Chuẩn IO-Link |
IO-Link COM3 |
| Chu kỳ tối thiểu bản VAIO |
< 0.9ms hoặc 0.9ms tùy cấu hình |
| Tốc độ lấy mẫu nội bộ bản VAIO |
40.000 mẫu/giây |
| Tần số cắt bản VAIO |
4kHz |
| Cấp bảo vệ tiêu chuẩn |
IP67 |
| Cấp bảo vệ tùy chọn |
IP68 với cáp tích hợp |
| Vật liệu |
Nhôm hoặc thép không gỉ tùy dải lực |
| Nhiệt độ danh định |
-10°C đến +45°C |
| Nhiệt độ vận hành tối đa bản thụ động |
-30°C đến +85°C |
| Nhiệt độ vận hành bản VAIO |
-10°C đến +60°C |
| Tải vận hành tối đa |
240% Fnom với hiệu chuẩn 100% |
| Lực phá hủy |
>400% Fnom với hiệu chuẩn 100% |
| Tính năng tùy chọn |
TEDS, cầu đo kép, adapter, IO-Link, nhiều kiểu kết nối |
Bảng thông số cho thấy Loadcell U10M HBM là dòng cảm biến lực có khả năng tùy biến cao, phù hợp cho những ứng dụng đo lực chuyên sâu hơn so với các loại loadcell cân thông thường.
Bảng mã model Loadcell U10M HBM
| Mã sản phẩm |
Dải lực đo |
| 1-U10M/1.25kN |
1.25kN |
| 1-U10M/2.5kN |
2.5kN |
| 1-U10M/5kN |
5kN |
| 1-U10M/12.5kN |
12.5kN |
| 1-U10M/25kN |
25kN |
| 1-U10M/50kN |
50kN |
| 1-U10M/125kN |
125kN |
| 1-U10M/250kN |
250kN |
| 1-U10M/500kN |
500kN |
| 1-U10M/1.25MN |
1.25MN |
Các mã tiêu chuẩn thường phù hợp cho nhu cầu chọn nhanh theo dải lực. Ngoài ra, khách hàng có thể đặt mã tùy chỉnh theo cấu hình K-U10M với nhiều lựa chọn như cầu đo đơn hoặc cầu đo kép, hiệu chuẩn 100% hoặc 200%, có hoặc không có TEDS, có hoặc không có adapter, kiểu kết nối điện, kiểu phụ kiện lực và bộ khuếch đại IO-Link.
Ưu điểm nổi bật của Loadcell U10M HBM
Đo được cả lực kéo và lực nén
Ưu điểm quan trọng nhất của Loadcell U10M HBM là khả năng đo lực kéo và lực nén với độ chính xác cao. Điều này giúp sản phẩm phù hợp cho máy thử vật liệu, máy ép, máy kéo, kiểm tra cơ khí và nhiều bài toán đo lực chuyên dụng.
Phù hợp cho đo tĩnh và đo động
U10M được thiết kế cho cả phép đo tĩnh và động. Với tần số tự nhiên cao, cảm biến phù hợp cho các quá trình diễn ra nhanh, nơi thiết bị đo cần phản hồi tốt và tín hiệu ổn định.
Ổn định trước lực ngang và mô-men uốn
Dòng U10M có khả năng ổn định tốt khi chịu lực ngang hoặc mô-men uốn. Ảnh hưởng của mô-men uốn được bù điện, giúp tăng độ tin cậy trong các ứng dụng thực tế, nơi việc truyền lực không phải lúc nào cũng lý tưởng tuyệt đối.
Nhiều cấu hình kết nối
Người dùng có thể chọn nhiều kiểu kết nối như cáp cố định, đầu nối bayonet, đầu nối ren, M12, D-Sub hoặc các tùy chọn chuyên dụng khác. Điều này giúp cảm biến dễ tích hợp vào hệ thống mới hoặc thay thế trong hệ thống cũ.
Có phiên bản IO-Link hiện đại
Phiên bản tích hợp bộ khuếch đại VAIO hỗ trợ IO-Link, giúp truyền dữ liệu số, sử dụng công tắc giới hạn, ghi nhớ giá trị đỉnh, peak-to-peak và cảnh báo vượt lực hoặc vượt nhiệt độ. Đây là lợi thế lớn với các hệ thống tự động hóa hiện đại.
Ứng dụng thực tế của Loadcell U10M HBM
Loadcell U10M HBM được sử dụng trong đo lực kéo nén, thử nghiệm vật liệu, kiểm tra cơ khí, giám sát lực trong máy móc, đo lực động và các hệ thống cân công nghiệp đặc biệt. Với dải lực từ 1.25kN đến 1.25MN, sản phẩm phù hợp cho phòng thí nghiệm, nhà máy và trung tâm kiểm định.
Ứng dụng phổ biến gồm:
- Máy thử kéo nén vật liệu.
- Hệ thống kiểm tra lực trong dây chuyền sản xuất.
- Đo lực ép trong máy ép.
- Đo lực kéo trong cơ cấu cơ khí.
- Thử nghiệm độ bền linh kiện.
- Giám sát lực trong thiết bị công nghiệp.
- Kiểm tra kết cấu, bulong, cụm cơ khí.
- Ứng dụng đo lực động tốc độ cao.
- Hệ thống cân đặc biệt cần đo lực trực tiếp.
- Thiết bị nghiên cứu và kiểm định chất lượng.
Trong các ứng dụng này, độ chính xác và độ ổn định của cảm biến lực ảnh hưởng trực tiếp đến kết quả đo. Vì vậy, Loadcell U10M HBM phù hợp cho những đơn vị cần dữ liệu lực đáng tin cậy, lặp lại tốt và có thể truy xuất trong các quy trình kỹ thuật.
Cách lựa chọn Loadcell U10M HBM phù hợp
Để chọn đúng Loadcell U10M HBM, người dùng cần xác định rõ dải lực, kiểu đo, độ chính xác, kiểu tín hiệu, môi trường sử dụng và phụ kiện lắp đặt.
Chọn đúng dải lực
Dải lực cần chọn phải lớn hơn lực làm việc thực tế, đồng thời có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 20kN, có thể cân nhắc model 25kN tùy điều kiện tải. Với ứng dụng có tải động hoặc va đập, cần tính thêm biên an toàn.
Chọn hiệu chuẩn 100% hoặc 200%
U10M có cấu hình hiệu chuẩn 100% và 200%. Hiệu chuẩn 100% phù hợp cho nhiều ứng dụng tiêu chuẩn. Hiệu chuẩn 200% phù hợp khi cần sử dụng trong phạm vi lực cao hơn theo cấu hình cho phép, nhưng cần chọn đúng model và kiểm tra yêu cầu kỹ thuật.
Chọn phiên bản thụ động hoặc IO-Link
Nếu hệ thống đã có bộ khuếch đại đo lực, phiên bản mV/V thụ động có thể phù hợp. Nếu cần tích hợp với tự động hóa, PLC hoặc hệ thống giám sát số, phiên bản IO-Link với bộ khuếch đại VAIO là lựa chọn hiện đại hơn.
Chọn cầu đo đơn hoặc cầu đo kép
Cầu đo kép phù hợp cho các hệ thống cần dự phòng hoặc ứng dụng liên quan đến an toàn, nơi tín hiệu đo cần được kiểm tra chéo. Với nhu cầu đo thông thường, cầu đo đơn thường đáp ứng tốt và tối ưu chi phí hơn.
Kiểm tra phụ kiện lực và kiểu lắp
Tùy ứng dụng, người dùng có thể cần adapter chân đế, bulong truyền lực, khớp cầu hoặc knuckle eyes. Lắp đúng phụ kiện giúp truyền lực chính xác hơn, hạn chế lực lệch tâm và giảm sai số trong quá trình đo.
Lưu ý khi lắp đặt và sử dụng Loadcell U10M HBM
Để Loadcell U10M HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần tuân thủ đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Không để lực lệch tâm tác động quá mức.
- Không vượt quá tải vận hành cho phép.
- Sử dụng phụ kiện truyền lực đúng tải trọng.
- Kiểm tra mô-men siết, ren kết nối và bề mặt gá.
- Tránh va đập mạnh trong quá trình lắp đặt.
- Bảo vệ dây tín hiệu khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn lại hệ thống sau khi lắp mới hoặc thay thế.
- Với bản IO-Link, cần kiểm tra nguồn cấp 24V, pin M12 và cấu hình giao tiếp.
- Kiểm tra định kỳ tín hiệu zero, độ lặp lại và tình trạng cơ khí.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong môi trường đo lực chuyên nghiệp.
Báo giá Loadcell U10M HBM
Giá Loadcell U10M HBM phụ thuộc vào dải lực, cấu hình hiệu chuẩn, kiểu kết nối, tùy chọn TEDS, cầu đo kép, adapter, phiên bản IO-Link và số lượng đặt mua. Do dòng U10M có rất nhiều cấu hình tùy chỉnh, giá thực tế cần được báo theo mã model cụ thể.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Phiên bản thụ động mV/V hoặc IO-Link.
- Cấu hình cầu đo đơn hay cầu đo kép.
- Hiệu chuẩn 100% hoặc 200%.
- Có hoặc không có TEDS.
- Có hoặc không có adapter chân đế.
- Kiểu kết nối điện và loại cáp.
- Phụ kiện truyền lực đi kèm.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, ứng dụng thực tế, kiểu lắp đặt, yêu cầu tín hiệu đầu ra, môi trường làm việc và hình ảnh cảm biến cũ nếu cần thay thế.
Địa chỉ mua Loadcell U10M HBM uy tín
Khi mua Loadcell U10M HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử, cảm biến lực và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U10M, việc chọn đúng cấu hình quan trọng hơn nhiều so với chỉ chọn đúng tải trọng, vì mỗi ứng dụng có thể yêu cầu tín hiệu, adapter, kiểu kết nối và phụ kiện lực khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, cân công nghiệp, kiểm tra lực.
- Hỗ trợ chọn phụ kiện, đầu nối và bộ khuếch đại phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U10M HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, thử nghiệm vật liệu, kiểm tra cơ khí, đo lực động và hệ thống cân công nghiệp đặc biệt cần độ chính xác cao. Với dải lực rộng từ 1.25kN đến 1.25MN theo các model tiêu chuẩn, cấp chính xác 0.02 đến 0.05, tùy chọn ngõ ra mV/V hoặc IO-Link, khả năng chịu tải tốt, độ ổn định cao trước lực ngang và mô-men uốn, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực chuyên nghiệp.
Việc chọn đúng model Loadcell U10M HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, cấu hình lắp đặt, phụ kiện truyền lực và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell U10M HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
