Loadcell U2A HBM là cảm biến lực dạng S-type, chuyên dùng cho các ứng dụng đo lực kéo, cân treo kỹ thuật, cân silo, cân bồn tank và các hệ thống cân công nghiệp cần độ ổn định cao. Với dải tải trọng rộng từ 50kg, 100kg, 200kg, 500kg, 1 tấn, 2 tấn, 5 tấn, 10 tấn đến 20 tấn, sản phẩm đáp ứng tốt nhiều nhu cầu cân đo từ tải nhẹ đến tải nặng trong nhà máy, trạm trộn, kho nguyên liệu, hệ thống chứa liệu và dây chuyền sản xuất.
Điểm nổi bật của Loadcell U2A HBM là thiết kế dạng S-type/tension, vật liệu thép không gỉ có lớp phủ bảo vệ, cấp bảo vệ IP67, tín hiệu đầu ra thụ động mV/V và chứng nhận OIML. Đây là những yếu tố quan trọng giúp cảm biến hoạt động bền bỉ trong môi trường công nghiệp, hạn chế ảnh hưởng từ bụi, độ ẩm và điều kiện vận hành khắt khe.
Trong hệ thống cân silo hoặc cân bồn, loadcell không chỉ cần đúng tải trọng mà còn phải đảm bảo độ ổn định, khả năng chịu lực tốt và tương thích với cơ khí lắp đặt. Nếu chọn sai cảm biến, hệ thống có thể bị sai số, mất cân bằng lực, trôi số hoặc nhanh hư hỏng. Vì vậy, lựa chọn đúng Loadcell U2A HBM giúp doanh nghiệp kiểm soát khối lượng chính xác hơn, vận hành an toàn hơn và tối ưu hiệu quả sản xuất.
Tóm tắt nhanh về Loadcell U2A HBM
Loadcell U2A HBM là cảm biến lực dạng S-type/tension, dùng cho đo lực kéo, cân silo và cân bồn tank. Sản phẩm có tải trọng từ 50kg đến 20 tấn, cấp chính xác 0.1, 0.2, D1, vật liệu thép không gỉ phủ bảo vệ, chuẩn IP67, chứng nhận OIML và tín hiệu đầu ra thụ động mV/V.
Thông tin nổi bật:
- Loại cảm biến: S-type, tension
- Ứng dụng chính: cân silo, cân bồn tank, đo lực kéo
- Tải trọng: 50kg đến 20 tấn
- Cấp chính xác: 0.1, 0.2, D1
- Cấp bảo vệ: IP67
- Vật liệu: thép không gỉ có lớp phủ bảo vệ
- Chứng nhận: OIML
- Tín hiệu đầu ra: thụ động mV/V
- Tính năng đặc biệt: không có
- Kích thước bàn cân tối đa: không áp dụng
Loadcell U2A HBM là gì?
Loadcell U2A HBM là cảm biến tải trọng dạng S-type, thường được sử dụng trong các hệ thống đo lực kéo hoặc hệ thống cân có kết cấu treo. Khác với loadcell single point thường dùng cho cân bàn, U2A được thiết kế để làm việc trong các ứng dụng mà lực tác động chủ yếu theo phương kéo hoặc treo tải.
Dòng loadcell này phù hợp với những hệ thống cần đo tải trọng lớn và có yêu cầu độ ổn định cao. Với dải tải từ 50kg đến 20 tấn, Loadcell U2A HBM có thể dùng cho nhiều quy mô khác nhau, từ hệ thống cân tải nhỏ, cân treo kỹ thuật đến cân silo, cân bồn chứa nguyên liệu, cân tank trong nhà máy sản xuất.
Các ứng dụng thường gặp gồm:
- Cân silo chứa nguyên liệu.
- Cân bồn tank trong nhà máy.
- Cân phễu, cân treo kỹ thuật.
- Hệ thống đo lực kéo.
- Cân trong trạm trộn.
- Cân nguyên liệu dạng bột, hạt, chất lỏng.
- Cân kiểm soát tồn kho trong bồn chứa.
- Hệ thống cân công nghiệp tải trung bình đến tải nặng.
Nhờ thiết kế dạng S-type, Loadcell U2A HBM phù hợp với các kết cấu lắp đặt dùng khớp nối, thanh kéo, ty treo hoặc phụ kiện truyền lực chuyên dụng.
Cấu tạo và nguyên lý hoạt động của Loadcell U2A HBM
Loadcell U2A HBM được chế tạo từ thép không gỉ có lớp phủ bảo vệ, giúp tăng độ bền cơ học và khả năng chống chịu môi trường. Thiết kế dạng chữ S cho phép cảm biến đo lực kéo hiệu quả, đồng thời phù hợp với nhiều hệ thống cân treo hoặc cân bồn.
Cấu tạo cơ bản
Một cảm biến lực U2A HBM thường gồm các thành phần chính:
- Thân loadcell dạng S-type: chịu lực chính, được thiết kế để đo lực kéo.
- Vật liệu thép không gỉ phủ bảo vệ: giúp tăng độ bền và hạn chế ăn mòn.
- Cầu điện trở strain gauge: ghi nhận biến dạng của thân cảm biến khi có tải trọng tác động.
- Dây tín hiệu: truyền tín hiệu mV/V về đầu cân hoặc bộ điều khiển.
- Khu vực ren hoặc lỗ lắp: dùng để kết nối với ty treo, khớp nối hoặc phụ kiện cơ khí.
- Lớp bảo vệ kín: giúp cảm biến đạt cấp bảo vệ IP67.
Nguyên lý hoạt động
Khi tải trọng tác động theo phương kéo lên Loadcell U2A HBM, thân cảm biến sẽ biến dạng rất nhỏ theo lực tác động. Sự biến dạng này làm thay đổi điện trở của các strain gauge bên trong.
Mạch đo chuyển đổi sự thay đổi điện trở thành tín hiệu điện dạng mV/V. Tín hiệu này được đầu cân, bộ khuếch đại hoặc bộ điều khiển xử lý thành giá trị khối lượng hoặc lực. Trong hệ thống cân silo và bồn tank, nhiều loadcell có thể được lắp tại các điểm chịu lực để cộng tổng tải trọng và hiển thị khối lượng nguyên liệu bên trong bồn.

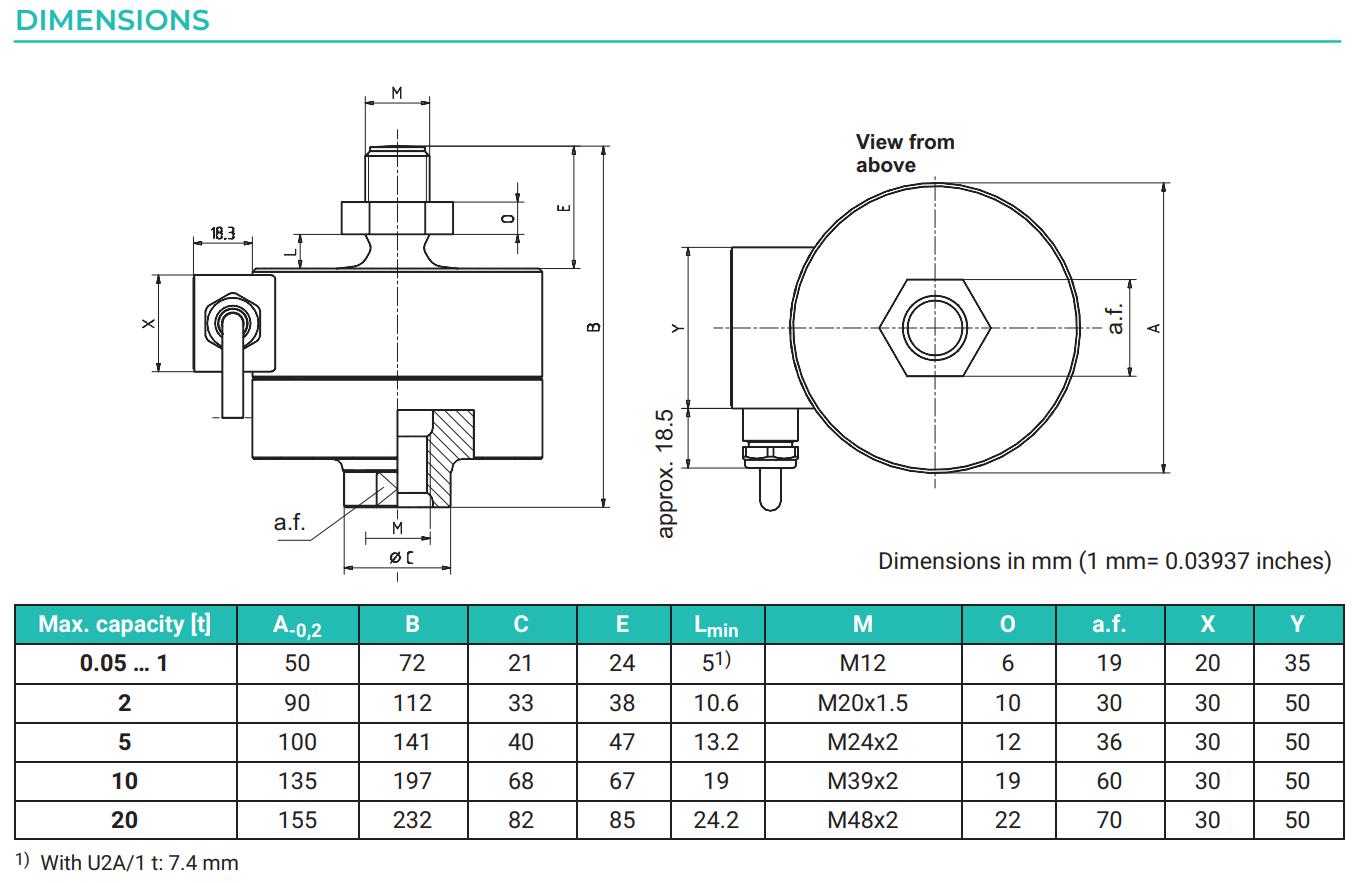

Bảng thông số kỹ thuật Loadcell U2A HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U2A HBM |
| Loại cảm biến |
S-type, tension, cảm biến lực kéo |
| Ứng dụng |
Cân silo, cân bồn tank |
| Tải trọng tối đa |
50kg, 100kg, 200kg, 500kg, 1 tấn, 2 tấn, 5 tấn, 10 tấn, 20 tấn |
| Cấp chính xác |
0.1, 0.2, D1 |
| Cấp bảo vệ |
IP67 |
| Giá trị kiểm định tối thiểu Vmin |
143g, 286g, 572g, 1430g tùy model |
| Vật liệu |
Thép không gỉ có lớp phủ bảo vệ |
| Chứng nhận |
OIML |
| Kích thước bàn cân tối đa |
Không áp dụng |
| Tín hiệu đầu ra |
Thụ động mV/V |
| Tính năng đặc biệt |
Không có |
Bảng thông số cho thấy U2A HBM là dòng loadcell phù hợp cho các hệ thống cân dạng treo, cân silo và cân bồn tank, nơi yêu cầu cảm biến có khả năng chịu lực tốt, độ bền cao và tín hiệu ổn định.
Bảng mã model Loadcell U2A HBM
| Mã sản phẩm |
Tải trọng tối đa |
Cấp chính xác |
Giá trị kiểm định tối thiểu Vmin |
| 1-U2A/50KG |
50kg |
0.2 |
Theo cấu hình model |
| 1-U2A/100KG |
100kg |
0.1 |
Theo cấu hình model |
| 1-U2A/200KG |
200kg |
0.1 |
Theo cấu hình model |
| U2A 500kg |
500kg |
Theo cấu hình model |
143g |
| U2A 1T |
1 tấn |
Theo cấu hình model |
286g |
| U2A 2T |
2 tấn |
Theo cấu hình model |
572g |
| U2A 5T |
5 tấn |
Theo cấu hình model |
1430g |
| 1-U2A/10T |
10 tấn |
0.1 |
Theo cấu hình model |
| 1-U2A/20T |
20 tấn |
0.1 |
Theo cấu hình model |
Lưu ý: Một số model trong dữ liệu cung cấp chưa thể hiện đầy đủ Vmin. Khi đặt hàng thực tế, khách hàng nên đối chiếu lại mã hàng, datasheet và yêu cầu kiểm định của hệ thống để chọn đúng phiên bản.
Ưu điểm nổi bật của Loadcell U2A HBM
Thiết kế S-type chuyên cho lực kéo
Ưu điểm quan trọng nhất của Loadcell U2A HBM là thiết kế S-type/tension. Kiểu thiết kế này phù hợp với các ứng dụng đo lực kéo, cân treo, cân bồn và cân silo. Khi được lắp đúng phụ kiện truyền lực, cảm biến có thể ghi nhận tải trọng ổn định và chính xác.
Dải tải trọng rộng đến 20 tấn
U2A HBM có dải tải rất rộng, từ 50kg đến 20 tấn. Điều này giúp sản phẩm đáp ứng nhiều hệ thống khác nhau, từ cân treo nhỏ đến cân silo lớn trong nhà máy. Doanh nghiệp có thể chọn đúng tải trọng theo dung tích bồn, khối lượng nguyên liệu và hệ số an toàn.
Vật liệu thép không gỉ phủ bảo vệ
Thân cảm biến bằng thép không gỉ có lớp phủ bảo vệ giúp tăng độ bền và khả năng chống ăn mòn. Đây là lợi thế quan trọng khi loadcell được lắp trong môi trường công nghiệp có độ ẩm, bụi, hơi hóa chất nhẹ hoặc điều kiện vận hành kéo dài.
Chuẩn bảo vệ IP67
Cấp bảo vệ IP67 giúp Loadcell U2A HBM chống bụi và chống nước tốt trong môi trường công nghiệp thông dụng. Khi lắp đặt đúng kỹ thuật, sản phẩm có thể hoạt động ổn định ở khu vực silo, bồn chứa, nhà máy hoặc trạm trộn.
Chứng nhận OIML
Chứng nhận OIML giúp tăng độ tin cậy cho các hệ thống cân có yêu cầu đo lường và kiểm định. Đây là yếu tố quan trọng với các doanh nghiệp cần kiểm soát khối lượng nguyên liệu, quản lý tồn kho và đảm bảo tính minh bạch trong sản xuất.
Ứng dụng thực tế của Loadcell U2A HBM
Loadcell U2A HBM được sử dụng trong cân silo, cân bồn tank, cân phễu, cân treo kỹ thuật và hệ thống đo lực kéo. Với tải trọng 50kg đến 20 tấn, vật liệu thép không gỉ phủ bảo vệ, chuẩn IP67 và chứng nhận OIML, sản phẩm phù hợp cho nhiều ứng dụng cân công nghiệp.
Ứng dụng phổ biến gồm:
- Cân silo chứa nguyên liệu dạng bột, hạt.
- Cân bồn tank chứa chất lỏng.
- Cân phễu trong dây chuyền sản xuất.
- Cân treo kỹ thuật trong nhà máy.
- Hệ thống đo lực kéo.
- Cân nguyên liệu trong trạm trộn.
- Cân kiểm soát tồn kho trong bồn chứa.
- Cân công nghiệp tải nặng.
Trong các hệ thống cân silo hoặc bồn tank, loadcell thường được lắp theo bộ nhiều cảm biến. Việc lựa chọn đúng tải trọng, đúng kiểu truyền lực và hiệu chuẩn chính xác sẽ giúp hệ thống cân hoạt động ổn định, hạn chế sai số do phân bố tải không đều.
Cách lựa chọn Loadcell U2A HBM phù hợp
Để chọn đúng Loadcell U2A HBM, người dùng cần xem xét tải trọng, kiểu lắp đặt, môi trường sử dụng, số lượng cảm biến và yêu cầu kiểm định của hệ thống.
Chọn đúng tải trọng
Tải trọng loadcell cần được tính theo tổng khối lượng bồn, khối lượng vật liệu tối đa và hệ số an toàn. Với hệ thống cân silo, không nên chọn tải trọng quá sát mức làm việc thực tế vì có thể phát sinh tải động, rung động hoặc phân bố tải không đều.
Kiểm tra kiểu lắp đặt

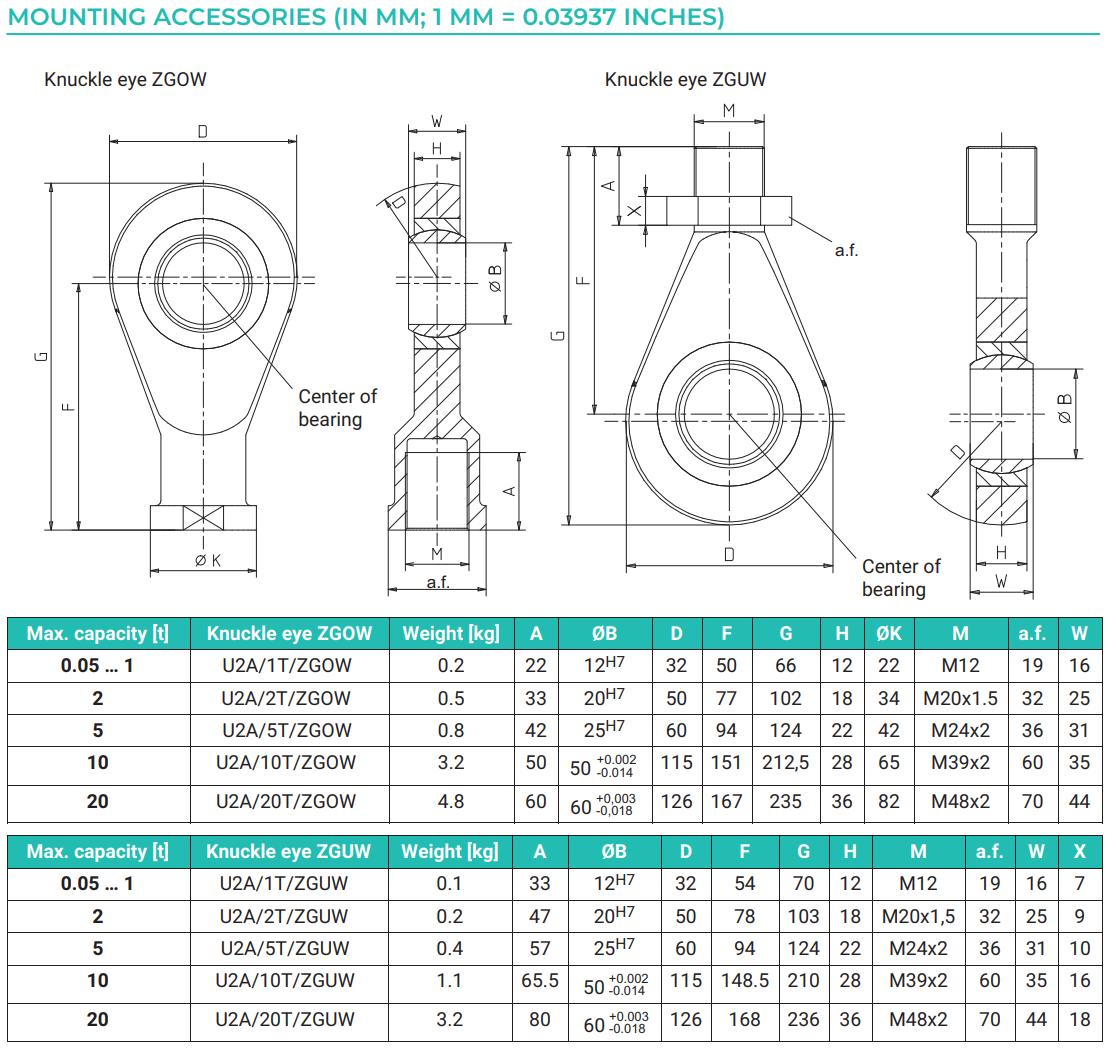

Loadcell U2A HBM là dạng S-type/tension nên cần lắp đúng theo phương kéo. Người dùng nên sử dụng phụ kiện cơ khí phù hợp như khớp nối, ty treo, mắt treo hoặc bộ gá chuyên dụng để tránh lực lệch tâm.
Kiểm tra cấp chính xác
Sản phẩm có các cấp chính xác 0.1, 0.2 và D1. Hệ thống yêu cầu độ chính xác cao nên chọn model có cấp phù hợp, đồng thời đảm bảo đầu cân và bộ hiển thị cũng đáp ứng yêu cầu kỹ thuật.
Xem xét môi trường sử dụng
Với chuẩn IP67 và vật liệu thép không gỉ phủ bảo vệ, U2A phù hợp cho môi trường công nghiệp. Tuy nhiên, nếu khu vực có hóa chất mạnh, rung động lớn hoặc ngoài trời, cần có thêm giải pháp bảo vệ cơ khí và chống nhiễu tín hiệu.
Kiểm tra đầu cân và tín hiệu
Loadcell U2A HBM sử dụng tín hiệu đầu ra thụ động mV/V, tương thích với nhiều đầu cân công nghiệp. Khi thay thế, cần kiểm tra sơ đồ đấu dây, độ nhạy, số lượng loadcell và hộp nối tín hiệu nếu hệ thống dùng nhiều cảm biến.
Lưu ý khi lắp đặt và sử dụng Loadcell U2A HBM
Để Loadcell U2A HBM hoạt động ổn định và bền bỉ, kỹ thuật lắp đặt đóng vai trò rất quan trọng. Một số lưu ý cần thực hiện gồm:
- Lắp loadcell đúng phương chịu lực kéo.
- Không để lực lệch tâm tác động lên cảm biến.
- Không vượt quá tải trọng cho phép.
- Sử dụng phụ kiện truyền lực phù hợp.
- Tránh va đập mạnh trong quá trình lắp đặt.
- Bảo vệ dây tín hiệu khỏi kéo căng, đứt gãy hoặc nhiễu điện.
- Không hàn điện gần loadcell khi chưa tháo hoặc bảo vệ cảm biến.
- Dùng hộp nối tín hiệu phù hợp nếu lắp nhiều loadcell.
- Hiệu chuẩn lại hệ thống sau khi lắp mới hoặc thay thế.
- Kiểm tra định kỳ điểm treo, khớp nối và độ ổn định của hệ thống.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi số và kéo dài tuổi thọ trong điều kiện sử dụng thực tế.
Báo giá Loadcell U2A HBM
Giá Loadcell U2A HBM phụ thuộc vào tải trọng, cấp chính xác, model cụ thể, số lượng đặt mua, tình trạng hàng sẵn kho và yêu cầu chứng từ. Các model 50kg, 100kg, 200kg, 500kg, 1 tấn, 2 tấn, 5 tấn, 10 tấn và 20 tấn có thể có mức giá khác nhau tùy thời điểm nhập hàng.
Các yếu tố ảnh hưởng đến giá gồm:
- Tải trọng loadcell cần mua.
- Cấp chính xác 0.1, 0.2 hoặc D1.
- Mã model cụ thể.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu CO/CQ, hóa đơn hoặc tài liệu kỹ thuật.
- Chứng nhận OIML nếu cần đối chiếu.
- Phụ kiện lắp đặt đi kèm.
- Chính sách giao hàng và hỗ trợ kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp mã model, tải trọng yêu cầu, ảnh loadcell cũ nếu thay thế, số lượng cảm biến trong hệ thống và thông tin ứng dụng cân thực tế.
Địa chỉ mua Loadcell U2A HBM uy tín
Khi mua Loadcell U2A HBM, khách hàng nên chọn đơn vị am hiểu thiết bị cân điện tử, loadcell công nghiệp và hệ thống cân silo, cân bồn để được tư vấn đúng kỹ thuật. Một cảm biến phù hợp không chỉ cần đúng tải trọng mà còn phải đúng kiểu lắp đặt, đúng tín hiệu, đúng phụ kiện và đúng yêu cầu vận hành.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, đầu cân, hộp nối, phụ kiện cân điện tử và giải pháp cân công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn tải trọng phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng tải trọng và model.
- Tư vấn giải pháp cân silo, cân bồn, cân treo.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U2A HBM là lựa chọn phù hợp cho các hệ thống cân silo, cân bồn tank, cân treo kỹ thuật và ứng dụng đo lực kéo cần cảm biến lực chính xác, bền bỉ và ổn định. Với thiết kế S-type/tension, tải trọng từ 50kg đến 20 tấn, cấp chính xác 0.1/0.2/D1, vật liệu thép không gỉ có lớp phủ bảo vệ, chuẩn IP67, chứng nhận OIML và tín hiệu thụ động mV/V, sản phẩm đáp ứng tốt nhiều yêu cầu cân công nghiệp hiện nay.
Việc chọn đúng model Loadcell U2A HBM giúp hệ thống cân hoạt động ổn định hơn, giảm sai số, hạn chế trôi số và nâng cao hiệu quả kiểm soát nguyên liệu trong silo, bồn tank hoặc phễu chứa. Nếu bạn cần thay thế loadcell cũ hoặc lắp mới cho hệ thống cân công nghiệp, hãy kiểm tra kỹ tải trọng, cấp chính xác, kiểu lắp đặt và điều kiện làm việc để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell U2A HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
Cân Điện Tử Thái Bình Dương cam kết:
- Hàng chính hãng, thông số rõ ràng.
- Tư vấn kỹ thuật tận tâm.
- Giá cạnh tranh.
- Giao hàng nhanh.
- Hỗ trợ khách hàng cá nhân, nhà xưởng và doanh nghiệp.
Hotline: 0908 608 666 – 0908 662 643
