Loadcell U3 HBM là cảm biến lực kéo nén chuyên dụng, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, kiểm tra lực trong máy móc, thử nghiệm cơ khí, giám sát lực trong dây chuyền sản xuất và các hệ thống công nghiệp cần độ bền cơ học cao. Với dải lực danh định từ 500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN đến 100kN, sản phẩm phù hợp cho nhiều bài toán đo lực từ tải nhỏ đến tải trung bình.
Điểm nổi bật của Loadcell U3 HBM là khả năng đo được cả lực kéo và lực nén, tích hợp bù lực ngang, chiều cao tổng thể thấp, hai đầu dạng mặt bích và vỏ bằng thép không gỉ. Đây là những đặc điểm quan trọng giúp cảm biến hoạt động ổn định trong các hệ thống đo lực có yêu cầu lắp đặt chắc chắn, truyền lực chính xác và chịu tải động tốt.
Trong các ứng dụng công nghiệp, cảm biến lực không chỉ cần đo đúng mà còn phải chịu được rung động, tải lặp lại và điều kiện lắp đặt thực tế. Loadcell U3 HBM đáp ứng tốt nhờ thiết kế chắc chắn, khả năng chịu tải động cao và cấp chính xác 0.2 theo thông số kỹ thuật. Vì vậy, đây là lựa chọn phù hợp cho máy thử lực, đồ gá kiểm tra, hệ thống kiểm soát lực ép, lực kéo và các ứng dụng đo lực trong nhà máy.
Tóm tắt nhanh về Loadcell U3 HBM
Loadcell U3 HBM là cảm biến lực kéo nén bằng thép không gỉ, dải lực 500N đến 100kN, cấp chính xác 0.2, tín hiệu danh định 2mV/V, kết nối 6 dây, chiều dài cáp 3m, cấp bảo vệ IP65 và có tích hợp bù lực ngang.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén.
- Dải lực danh định: 500N đến 100kN.
- Cấp chính xác: 0.2.
- Tín hiệu danh định: 2mV/V.
- Điện áp kích thích: 0.5V đến 12V.
- Điện áp tham chiếu: 5V.
- Kiểu đấu dây: mạch 6 dây.
- Chiều dài cáp: 3m.
- Vật liệu vỏ: thép không gỉ.
- Cấp bảo vệ: IP65.
- Tính năng: bù lực ngang, chiều cao thấp, mặt bích hai đầu.
- Ứng dụng: đo lực kéo nén, máy thử lực, kiểm tra lực, đo lực động.
Loadcell U3 HBM là gì?
Loadcell U3 HBM là cảm biến lực dạng tensile/compressive force transducer, dùng để chuyển đổi lực kéo hoặc lực nén thành tín hiệu điện. Sản phẩm được thiết kế cho các hệ thống đo lực trực tiếp, khác với các loại loadcell cân thông thường chỉ tập trung vào cân khối lượng.
Dòng U3 có thiết kế dạng hình trụ thấp, hai đầu có mặt bích giúp lắp đặt chắc chắn vào cơ cấu máy. Nhờ vậy, cảm biến có thể được dùng trong các bài toán đo lực kéo, lực nén, lực ép, lực giữ hoặc lực tác động trong quá trình kiểm tra sản phẩm.
Loadcell U3 HBM thường được sử dụng trong:
- Máy thử kéo nén vật liệu.
- Thiết bị kiểm tra lực trong sản xuất.
- Máy ép, cơ cấu nén và cơ cấu kéo.
- Đồ gá kiểm tra linh kiện.
- Hệ thống giám sát lực trong máy móc.
- Thiết bị R&D và phòng thí nghiệm.
- Dây chuyền sản xuất cần kiểm soát lực.
- Ứng dụng đo lực động trong công nghiệp.
Với dải lực đến 100kN, Loadcell U3 HBM phù hợp cho nhiều hệ thống đo lực công nghiệp cần cảm biến bền, ổn định và dễ lắp đặt.
Cấu tạo và nguyên lý hoạt động của Loadcell U3 HBM
Loadcell U3 HBM có thiết kế thân thấp, kết cấu chắc chắn và vỏ bằng thép không gỉ. Hai đầu cảm biến có mặt bích để bắt vít trực tiếp vào cơ cấu truyền lực hoặc lắp cùng adapter, knuckle eye khi cần đo kéo nén linh hoạt hơn.
Cấu tạo cơ bản
Một Loadcell U3 HBM thường gồm các bộ phận chính:
- Thân cảm biến bằng thép không gỉ: chịu lực kéo hoặc lực nén chính.
- Mặt bích hai đầu: hỗ trợ lắp đặt chắc chắn, truyền lực ổn định.
- Phần tử đàn hồi: biến dạng rất nhỏ khi có lực tác động.
- Cầu điện trở strain gauge: chuyển đổi biến dạng cơ học thành tín hiệu điện.
- Cáp tín hiệu 6 dây: chiều dài tiêu chuẩn 3m, giúp truyền tín hiệu về bộ đo.
- Kết cấu bù lực ngang: giảm ảnh hưởng của lực bên trong quá trình đo.
- Phụ kiện adapter, knuckle eye: hỗ trợ lắp đặt trong các cơ cấu kéo nén đặc biệt.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U3 HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của các strain gauge được gắn trên thân đo. Mạch cầu đo chuyển đổi sự thay đổi đó thành tín hiệu điện tỷ lệ với lực tác động.
Tín hiệu đầu ra của U3 là dạng mV/V, với độ nhạy danh định 2mV/V. Tín hiệu này cần được đưa về bộ khuếch đại, bộ hiển thị lực hoặc thiết bị thu thập dữ liệu để xử lý, hiển thị và lưu trữ kết quả đo.
Bảng thông số kỹ thuật Loadcell U3 HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U3 HBM |
| Loại cảm biến |
Tensile/compressive force transducer |
| Ứng dụng |
Đo lực kéo, lực nén, đo tĩnh và đo động |
| Dải lực danh định |
500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN |
| Cấp chính xác |
0.2 |
| Tín hiệu danh định |
2mV/V |
| Sai lệch độ nhạy lực nén |
< 0.2% |
| Sai khác độ nhạy kéo/nén |
< 2% hoặc < 1% tùy dải lực |
| Sai lệch zero |
< 1% |
| Độ tuyến tính lực nén |
< 0.2% |
| Độ tuyến tính lực kéo |
< 0.3% hoặc < 0.2% tùy dải lực |
| Ảnh hưởng lệch tâm tại 1mm |
< 0.1% |
| Ảnh hưởng lực ngang 10% Fnom |
< 0.1% hoặc < 0.2% tùy dải lực |
| Creep trong 30 phút |
< 0.1% |
| Điện trở đầu vào |
> 345Ω |
| Điện trở đầu ra |
300Ω đến 400Ω |
| Điện trở cách điện |
> 2 x 10⁹Ω |
| Điện áp tham chiếu |
5V |
| Điện áp kích thích |
0.5V đến 12V |
| Nhiệt độ danh định |
-10°C đến +70°C |
| Nhiệt độ vận hành |
-30°C đến +85°C |
| Nhiệt độ lưu trữ |
-50°C đến +85°C |
| Lực vận hành tối đa |
130% Fnom |
| Lực giới hạn |
130%, 150% hoặc 130% tùy dải lực |
| Lực phá hủy |
>300% hoặc 250% tùy dải lực |
| Tần số cộng hưởng cơ bản |
1.3kHz đến 7.25kHz tùy dải lực |
| Ứng suất dao động cho phép |
100% hoặc 160% Fnom |
| Cấp bảo vệ |
IP65 |
| Chiều dài cáp |
3m |
| Kiểu đấu dây |
Mạch 6 dây |
| Khối lượng |
Khoảng 0.6kg hoặc 2.5kg tùy dải lực |
| Vật liệu vỏ |
Thép không gỉ |
Bảng thông số cho thấy Loadcell U3 HBM là dòng cảm biến lực kéo nén có kết cấu bền, tín hiệu ổn định và phù hợp cho các ứng dụng đo lực công nghiệp yêu cầu khả năng chịu tải động tốt.
Bảng mã model Loadcell U3 HBM
| Mã sản phẩm |
Dải lực đo |
| U3/0.5kN |
500N |
| U3/1kN |
1kN |
| U3/2kN |
2kN |
| U3/5kN |
5kN |
| U3/10kN |
10kN |
| U3/20kN |
20kN |
| U3/50kN |
50kN |
| U3/100kN |
100kN |
Tùy theo ứng dụng thực tế, người dùng cần chọn đúng dải lực, phụ kiện lắp đặt và bộ khuếch đại tương thích. Với các bài toán đo kéo nén có dùng khớp nối, có thể cân nhắc thêm adapter và knuckle eye phù hợp từng dải lực.
Ưu điểm nổi bật của Loadcell U3 HBM
Đo được cả lực kéo và lực nén
Ưu điểm quan trọng của Loadcell U3 HBM là khả năng đo hai chiều lực kéo và lực nén. Điều này giúp cảm biến phù hợp cho máy thử kéo nén, thiết bị kiểm tra lực, máy ép, cơ cấu kéo và nhiều hệ thống đo lực công nghiệp.
Tích hợp bù lực ngang
U3 được thiết kế với khả năng bù lực ngang tích hợp. Trong thực tế, lực tác động không phải lúc nào cũng đi hoàn toàn theo phương lý tưởng. Khả năng bù lực ngang giúp giảm ảnh hưởng của lực bên, từ đó cải thiện độ ổn định của kết quả đo.
Chiều cao thấp, dễ lắp đặt
Loadcell U3 HBM có chiều cao tổng thể thấp, phù hợp với các hệ thống có không gian lắp đặt hạn chế. Thiết kế mặt bích hai đầu giúp việc bắt vít, gá lắp và truyền lực trở nên chắc chắn hơn.
Chịu tải động tốt
Dòng U3 có thiết kế chắc chắn và khả năng chịu tải động cao. Đây là lợi thế lớn trong các ứng dụng có tải lặp lại, dao động hoặc cần đo lực trong quá trình vận hành nhanh.
Vỏ thép không gỉ bền bỉ
Vỏ cảm biến bằng thép không gỉ giúp tăng độ bền và khả năng làm việc trong môi trường công nghiệp. Cấp bảo vệ IP65 giúp cảm biến chống bụi và chống nước ở mức phù hợp cho nhiều ứng dụng nhà máy.
Ứng dụng thực tế của Loadcell U3 HBM
Loadcell U3 HBM được sử dụng trong đo lực kéo nén, máy thử lực, thiết bị kiểm tra cơ khí, giám sát lực trong dây chuyền, đồ gá sản xuất và các ứng dụng đo lực động. Với dải lực 500N đến 100kN, bù lực ngang và vỏ thép không gỉ, sản phẩm phù hợp cho nhiều hệ thống công nghiệp.
Ứng dụng phổ biến gồm:
- Máy thử kéo nén vật liệu.
- Thiết bị kiểm tra lực linh kiện.
- Đồ gá đo lực trong sản xuất.
- Máy ép và cơ cấu nén.
- Cơ cấu kéo, treo, giữ tải.
- Hệ thống giám sát lực trong máy móc.
- Thiết bị R&D và phòng thí nghiệm.
- Dây chuyền sản xuất cần kiểm soát lực.
- Ứng dụng đo lực động.
- Hệ thống cân đo lực công nghiệp.
Trong các ứng dụng này, cảm biến cần có độ bền, độ lặp lại và khả năng chịu tải động tốt. Loadcell U3 HBM đáp ứng tốt nhờ thiết kế mặt bích hai đầu, bù lực ngang và kết cấu vỏ inox chắc chắn.
Cách lựa chọn Loadcell U3 HBM phù hợp
Để chọn đúng Loadcell U3 HBM, người dùng cần xác định dải lực, kiểu lắp đặt, phụ kiện truyền lực, bộ khuếch đại và điều kiện môi trường sử dụng.
Chọn đúng dải lực
Dải lực cần chọn phải lớn hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 8kN, model 10kN có thể phù hợp. Nếu có tải động, va đập hoặc dao động mạnh, nên chọn biên an toàn cao hơn.
Kiểm tra không gian lắp đặt

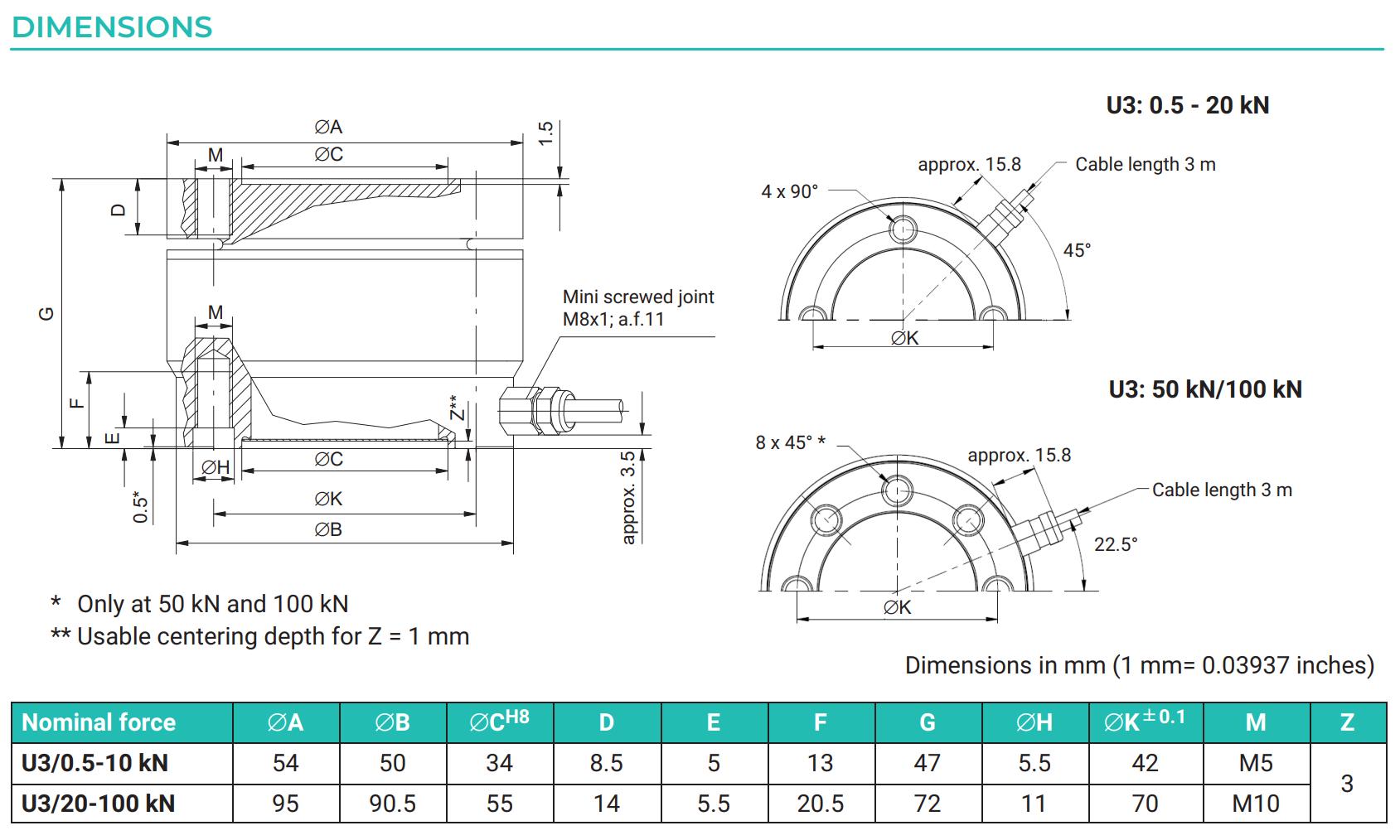

U3 có hai nhóm kích thước chính: nhóm 0.5kN đến 10kN và nhóm 20kN đến 100kN. Người dùng cần kiểm tra đường kính, chiều cao, vị trí lỗ bắt vít và không gian đi cáp trước khi thiết kế cơ khí.

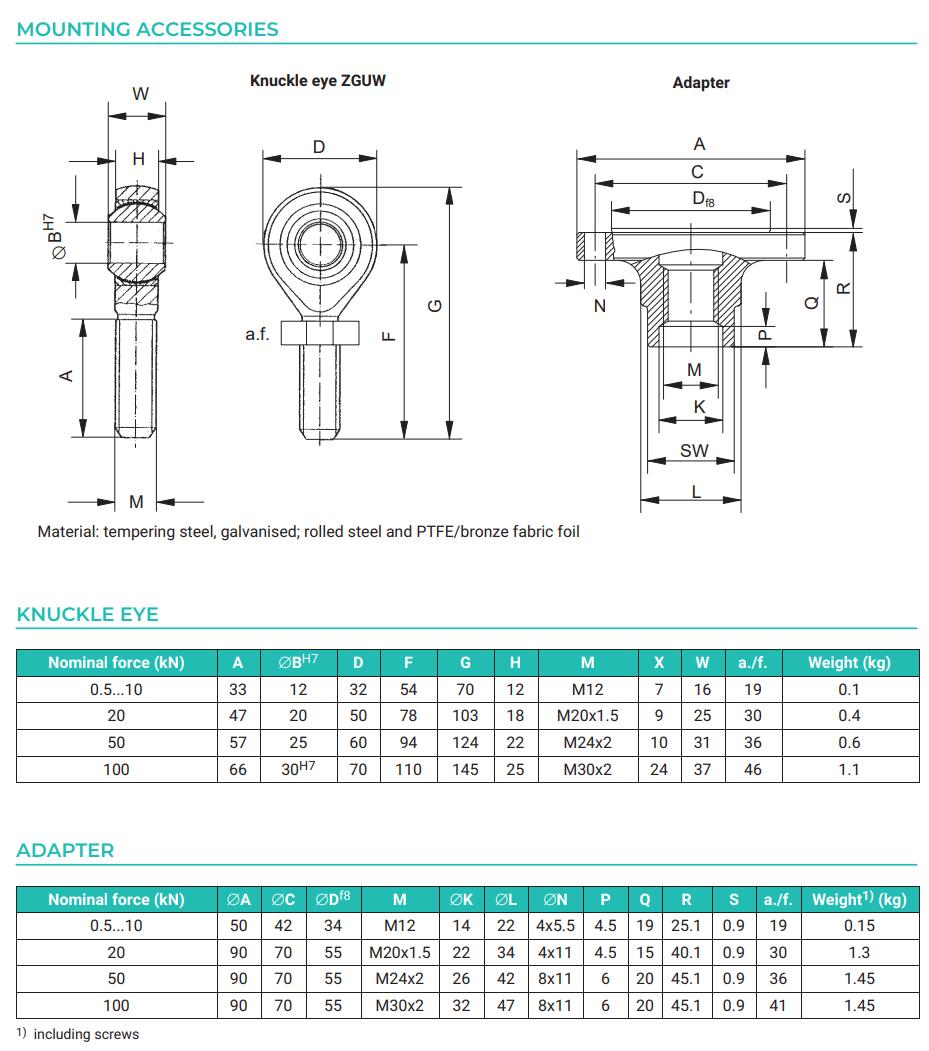

Chọn phụ kiện adapter và knuckle eye
Nếu cần lắp cảm biến vào cơ cấu kéo nén linh hoạt, có thể dùng adapter và knuckle eye ZGUW. Phụ kiện này giúp truyền lực tốt hơn, giảm sai số do lệch tâm và hỗ trợ lắp đặt thuận tiện.
Chọn bộ khuếch đại phù hợp
Loadcell U3 HBM xuất tín hiệu mV/V, vì vậy cần bộ khuếch đại, đầu hiển thị lực hoặc thiết bị thu thập dữ liệu phù hợp. Khi chọn bộ khuếch đại, cần kiểm tra điện áp kích thích, độ nhạy đầu vào và khả năng hiệu chuẩn.
Kiểm tra điều kiện môi trường
U3 có cấp bảo vệ IP65. Nếu môi trường có nước, bụi nhiều, dầu, hóa chất hoặc rửa áp lực, cần có biện pháp bảo vệ bổ sung hoặc lựa chọn dòng cảm biến có cấp bảo vệ cao hơn.
Lưu ý khi lắp đặt và sử dụng Loadcell U3 HBM
Để Loadcell U3 HBM hoạt động chính xác và bền bỉ, cần lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Không để lực lệch tâm, lực ngang hoặc mô-men xoắn vượt mức cho phép.
- Bề mặt gá lắp cần phẳng, sạch và đủ độ cứng.
- Siết vít đúng mô-men khuyến nghị theo từng dải lực.
- Với dải 0.5kN đến 10kN, dùng ren 4 x M5 khi lắp không adapter.
- Với dải 20kN, dùng ren 4 x M10 khi lắp không adapter.
- Với dải 50kN và 100kN, cần kiểm tra đúng số lượng vít và cấp bền vít.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Không vượt quá lực vận hành tối đa và lực giới hạn của cảm biến.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, giảm sai số do lực ngang và kéo dài tuổi thọ trong môi trường công nghiệp.
Báo giá Loadcell U3 HBM
Giá Loadcell U3 HBM phụ thuộc vào dải lực, phụ kiện adapter, knuckle eye, bộ khuếch đại đi kèm, số lượng đặt mua và yêu cầu chứng từ. Các model từ 500N đến 100kN có thể có mức giá khác nhau tùy cấu hình và nhu cầu sử dụng.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Model 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN hoặc 100kN.
- Có hoặc không có adapter.
- Có hoặc không có knuckle eye ZGUW.
- Nhu cầu bộ khuếch đại, đầu hiển thị hoặc thiết bị đo đi kèm.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, CO/CQ hoặc tài liệu kỹ thuật.
- Tình trạng hàng có sẵn hoặc đặt nhập.
- Nhu cầu tư vấn lắp đặt, hiệu chuẩn và tích hợp hệ thống.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, phương án lắp đặt, ảnh cảm biến cũ nếu thay thế, yêu cầu phụ kiện và thiết bị hiển thị hoặc bộ khuếch đại đang sử dụng.
Địa chỉ mua Loadcell U3 HBM uy tín
Khi mua Loadcell U3 HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U3, việc chọn đúng dải lực, phụ kiện lắp đặt và bộ khuếch đại rất quan trọng vì mỗi ứng dụng có thể có yêu cầu cơ khí và tín hiệu khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, kiểm tra lực, cân công nghiệp.
- Hỗ trợ chọn adapter, knuckle eye và bộ khuếch đại phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U3 HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, kiểm tra lực, thử nghiệm cơ khí, đồ gá sản xuất, máy ép, cơ cấu kéo và hệ thống đo lực động cần cảm biến bền bỉ, chính xác và dễ lắp đặt. Với dải lực từ 500N đến 100kN, cấp chính xác 0.2, tín hiệu 2mV/V, bù lực ngang tích hợp, chiều cao thấp, mặt bích hai đầu, vỏ thép không gỉ và khả năng chịu tải động tốt, sản phẩm đáp ứng hiệu quả nhiều yêu cầu đo lực trong công nghiệp.
Việc chọn đúng model Loadcell U3 HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực kéo nén, hãy kiểm tra kỹ dải lực, kiểu lắp đặt, phụ kiện truyền lực, bộ khuếch đại và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell U3 HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
