Loadcell U93A HBM là cảm biến lực dạng mini chuyên dùng cho các ứng dụng đo lực kéo, lực nén, kiểm tra lực trong máy móc, thử nghiệm cơ khí, đo lực trong thiết bị tự động và các hệ thống cần cảm biến nhỏ gọn nhưng vẫn đảm bảo độ bền cao. Với dải lực danh định từ 1kN, 2kN, 5kN, 10kN, 20kN đến 50kN, sản phẩm phù hợp cho nhiều bài toán đo lực từ tải nhẹ đến tải trung bình trong nhà máy, phòng thí nghiệm, dây chuyền sản xuất và thiết bị kiểm tra chuyên dụng.
Điểm nổi bật của Loadcell U93A HBM là thiết kế miniature tension/pressure transducer, tức cảm biến lực mini đo được cả kéo và nén. Sản phẩm có cấp chính xác HBK 0.2, cấp bảo vệ IP68, vật liệu chống gỉ, độ cứng cao và khả năng ổn định tốt trước lực ngang. Bên cạnh đó, U93A còn có thể được cấu hình thành chuỗi đo hoàn chỉnh với bộ khuếch đại inline VA1, VA2 hoặc VAIO, cho các tín hiệu đầu ra 0-10V, 4-20mA hoặc IO-Link.
Trong nhiều ứng dụng công nghiệp, không gian lắp đặt hạn chế khiến các dòng cảm biến lực kích thước lớn khó tích hợp. Loadcell U93A HBM giải quyết tốt vấn đề này nhờ kích thước nhỏ, kết nối mặt bích hai đầu dễ lắp đặt, dây cáp phù hợp drag chain và khả năng chống chịu tốt với dầu, vật liệu vận hành thông dụng. Đây là lựa chọn phù hợp cho doanh nghiệp cần một cảm biến lực nhỏ gọn, chính xác và linh hoạt.
Tóm tắt nhanh về Loadcell U93A HBM
Loadcell U93A HBM là cảm biến lực mini đo kéo nén, có dải lực 1kN đến 50kN, cấp chính xác HBK 0.2, cấp bảo vệ IP68, vật liệu thép không gỉ và kết nối mặt bích hai đầu. Sản phẩm có thể dùng dạng mV/V hoặc kết hợp inline amplifier để xuất 0-10V, 4-20mA hoặc IO-Link.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén mini.
- Dải lực danh định: 1kN, 2kN, 5kN, 10kN, 20kN, 50kN.
- Cấp chính xác: HBK accuracy class 0.2.
- Tín hiệu tiêu chuẩn: mV/V.
- Tùy chọn bộ khuếch đại: VA1, VA2, VAIO.
- Tín hiệu tùy chọn: 0-10V, 4-20mA, IO-Link.
- Cấp bảo vệ cảm biến: IP68.
- Vật liệu: thép không gỉ.
- Kết nối cơ khí: mặt bích hai đầu.
- Ứng dụng: đo lực kéo, lực nén, thử nghiệm, máy móc, kiểm tra lực.
Loadcell U93A HBM là gì?
Loadcell U93A HBM là cảm biến lực dạng miniature force transducer, được thiết kế để đo lực kéo và lực nén trong các ứng dụng cần kích thước nhỏ, độ cứng cao và phản hồi nhanh. Sản phẩm thuộc nhóm cảm biến lực kỹ thuật, không chỉ dùng cho cân đo thông thường mà còn phù hợp với các hệ thống kiểm tra lực, giám sát lực và điều khiển lực trong máy móc.
Khác với các loadcell single point dùng cho cân bàn, U93A có kết cấu mặt bích ở cả hai đầu để hỗ trợ lắp đặt vào cơ cấu kéo nén. Cách thiết kế này giúp lực được truyền ổn định qua cảm biến, hạn chế sai lệch khi lắp trong không gian nhỏ hoặc thiết bị cơ khí phức tạp.
Loadcell U93A HBM thường được ứng dụng trong:
- Máy kiểm tra lực kéo nén nhỏ.
- Thiết bị thử nghiệm cơ khí.
- Máy ép mini, đồ gá kiểm tra lực.
- Hệ thống giám sát lực trong dây chuyền.
- Thiết bị kiểm tra linh kiện.
- Cơ cấu tự động hóa cần đo lực.
- Robot, máy lắp ráp, máy kiểm tra sản phẩm.
- Ứng dụng đo lực nhanh trong sản xuất.
Với khả năng hỗ trợ tín hiệu analog tiêu chuẩn hoặc tín hiệu số IO-Link, dòng U93A phù hợp cho cả hệ thống đo truyền thống và hệ thống tự động hóa hiện đại.
Cấu tạo và nguyên lý hoạt động của Loadcell U93A HBM
Loadcell U93A HBM có thiết kế nhỏ gọn, thân cảm biến bằng vật liệu chống gỉ và cáp PUR 6 dây. Tùy cấu hình, cảm biến có thể dùng trực tiếp dạng mV/V hoặc kết hợp bộ khuếch đại inline để chuyển đổi sang tín hiệu dễ tích hợp hơn như 0-10V, 4-20mA hoặc IO-Link.
Cấu tạo cơ bản
Một Loadcell U93A HBM thường gồm các thành phần chính:
- Thân cảm biến lực mini: tiếp nhận lực kéo hoặc lực nén.
- Mặt bích hai đầu: giúp lắp đặt nhanh, chắc chắn và đúng phương lực.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ khi có lực tác động.
- Cáp PUR 6 dây: phù hợp drag chain, đường kính ngoài khoảng 4mm.
- Tùy chọn TEDS: hỗ trợ nhận diện cảm biến theo IEEE 1451.4.
- Bộ khuếch đại VA1: xuất tín hiệu điện áp 0-10V.
- Bộ khuếch đại VA2: xuất tín hiệu dòng 4-20mA.
- Bộ khuếch đại VAIO: hỗ trợ giao tiếp IO-Link COM3, Class A.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U93A HBM, thân cảm biến biến dạng rất nhỏ theo lực tác động. Sự biến dạng này được strain gauge bên trong ghi nhận và chuyển đổi thành tín hiệu điện tỷ lệ với lực.
Ở phiên bản không có bộ khuếch đại, cảm biến xuất tín hiệu mV/V và cần kết nối với bộ khuếch đại hoặc thiết bị đo phù hợp. Ở phiên bản có inline amplifier, tín hiệu được xử lý ngay tại module khuếch đại để đưa ra dạng 0-10V, 4-20mA hoặc dữ liệu số IO-Link. Điều này giúp U93A dễ tích hợp vào PLC, bộ điều khiển, hệ thống ghi dữ liệu hoặc dây chuyền tự động.
Bảng thông số kỹ thuật Loadcell U93A HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U93A HBM |
| Loại cảm biến |
Miniature tension/pressure transducer |
| Ứng dụng |
Đo lực kéo, lực nén, đo tĩnh và đo nhanh |
| Dải lực danh định |
1kN, 2kN, 5kN, 10kN, 20kN, 50kN |
| Cấp chính xác |
HBK accuracy class 0.2 |
| Độ lặp lại |
0.1% |
| Độ trễ |
0.2% |
| Độ không tuyến tính |
0.2% |
| Độ creep trong 30 phút |
0.1% |
| Tín hiệu danh định |
1mV/V |
| Dải tín hiệu chưa hiệu chỉnh |
1 đến 1.5mV/V |
| Tín hiệu tùy chọn |
0-10V, 4-20mA, IO-Link |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Cấu hình dây |
Mạch 6 dây |
| Cấp bảo vệ cảm biến |
IP68 |
| Vật liệu phần tử đàn hồi |
Thép không gỉ |
| Cáp |
PUR, 6 dây, đường kính ngoài 4mm |
| Chiều dài cáp tiêu chuẩn |
3m |
| Chiều dài cáp tùy chọn |
1.5m, 6m, 12m |
| Nhiệt độ danh định |
-10°C đến +70°C |
| Nhiệt độ vận hành |
-30°C đến +85°C |
| Nhiệt độ lưu trữ |
-50°C đến +85°C |
| Tải vận hành tối đa |
150% Fnom |
| Lực giới hạn |
150% Fnom |
| Tần số tự nhiên |
7.5kHz đến 17kHz tùy tải |
| Trọng lượng |
Khoảng 150g hoặc 530g tùy dải lực |
Bảng thông số cho thấy U93A HBM là dòng cảm biến lực mini nhưng có khả năng làm việc mạnh mẽ. Sản phẩm phù hợp với những hệ thống cần độ cứng cao, phản hồi nhanh, đo kéo nén ổn định và lắp đặt trong không gian hạn chế.
Bảng mã model Loadcell U93A HBM
| Mã sản phẩm |
Dải lực đo |
| 1-U93A/1KN |
1kN |
| 1-U93A/2kN |
2kN |
| 1-U93A/5kN |
5kN |
| 1-U93A/10kN |
10kN |
| 1-U93A/20KN |
20kN |
| 1-U93A/50KN |
50kN |
Các model tiêu chuẩn thường có sẵn dạng 3m cáp, đầu dây tự do, không TEDS và không hiệu chỉnh đặc tính danh định. Ngoài ra, khách hàng có thể đặt cấu hình K-U93A với nhiều tùy chọn như chiều dài cáp, đầu nối, TEDS, bộ khuếch đại inline, firmware IO-Link và hiệu chỉnh tín hiệu.

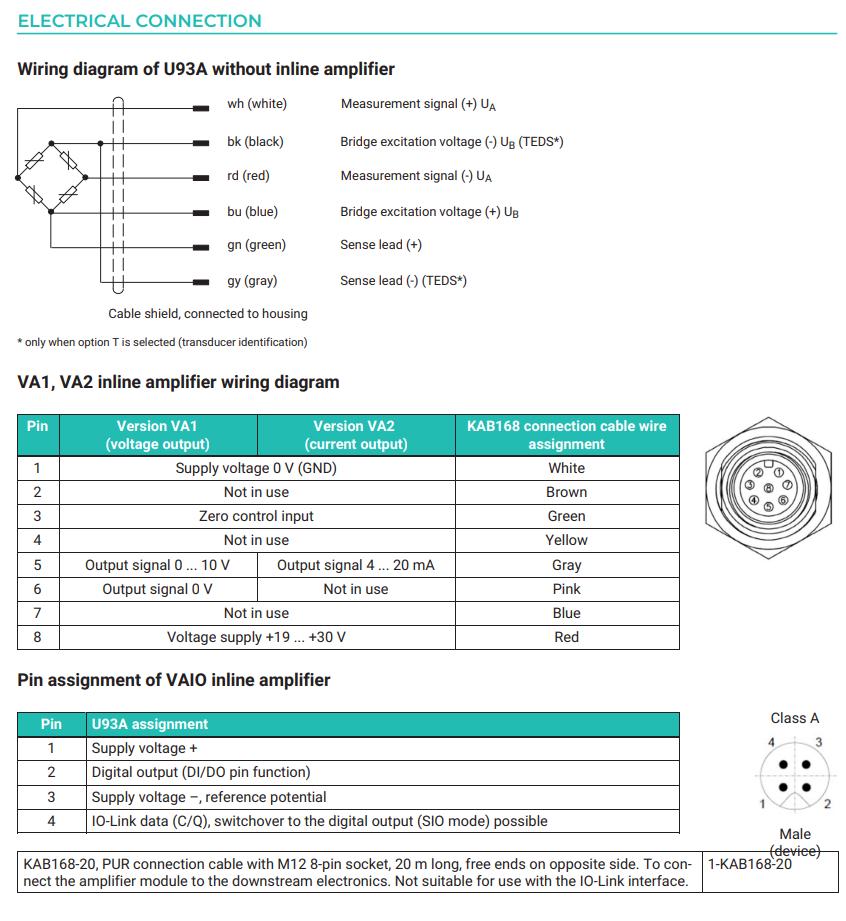

Tùy chọn tín hiệu và bộ khuếch đại của Loadcell U93A HBM
Một ưu điểm quan trọng của Loadcell U93A HBM là khả năng cấu hình tín hiệu đầu ra linh hoạt. Nhờ đó, sản phẩm có thể phù hợp với nhiều hệ thống điều khiển khác nhau.
Phiên bản không khuếch đại
Phiên bản tiêu chuẩn xuất tín hiệu mV/V, phù hợp cho các hệ thống đã có bộ khuếch đại đo lực, thiết bị thu thập dữ liệu hoặc đầu đo chuyên dụng.
Phiên bản VA1 0-10V
Bộ khuếch đại VA1 cung cấp tín hiệu điện áp 0-10V. Ở mức kéo 100%, tín hiệu khoảng 0V; ở mức nén 100%, tín hiệu khoảng 10V; điểm zero khoảng 5V. Đây là lựa chọn phù hợp cho PLC và bộ điều khiển analog voltage.
Phiên bản VA2 4-20mA
Bộ khuếch đại VA2 cung cấp tín hiệu dòng 4-20mA. Ở mức kéo 100%, tín hiệu khoảng 4mA; ở mức nén 100%, tín hiệu khoảng 20mA; điểm zero khoảng 12mA. Tín hiệu dòng phù hợp với môi trường công nghiệp cần truyền tín hiệu xa và ổn định hơn.
Phiên bản VAIO IO-Link
Bộ khuếch đại VAIO hỗ trợ IO-Link COM3, Class A, chu kỳ tối thiểu 0.9ms, tốc độ lấy mẫu nội bộ 40.000 mẫu/giây và tần số cắt 4kHz. Phiên bản này có các chức năng như 2 công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak, cảnh báo vượt lực, vượt nhiệt độ và vượt giới hạn tải động.
Ưu điểm nổi bật của Loadcell U93A HBM
Thiết kế mini nhỏ gọn
Ưu điểm lớn nhất của Loadcell U93A HBM là kích thước nhỏ gọn, phù hợp với các ứng dụng có không gian lắp đặt hạn chế. Dòng 1kN đến 10kN có kích thước thân nhỏ hơn, trong khi dòng 20kN đến 50kN có kết cấu lớn hơn để đáp ứng tải cao.
Đo được cả kéo và nén
U93A có thể đo lực kéo và lực nén, giúp sản phẩm linh hoạt trong nhiều bài toán đo lực. Người dùng có thể dùng cho kiểm tra lực ép, lực kéo, lực giữ, lực tác động trong cơ cấu máy hoặc thử nghiệm sản phẩm.
Cấp bảo vệ IP68
Cấp bảo vệ IP68 giúp cảm biến chống bụi, chống nước tốt, với điều kiện thử nghiệm 1m nước trong 100 giờ. Đây là lợi thế khi cảm biến làm việc trong môi trường công nghiệp có độ ẩm, dầu hoặc khu vực cần độ bền cao.
Độ cứng cao, phù hợp đo nhanh
U93A có tần số tự nhiên cao, từ 7.5kHz đến 17kHz tùy model. Điều này giúp cảm biến phù hợp với các phép đo nhanh, quy trình động hoặc ứng dụng cần phản hồi lực tức thời.
Cáp phù hợp drag chain
Cáp của U93A có vỏ PUR, bán kính uốn nhỏ và phù hợp với drag chain. Đây là ưu điểm quan trọng trong các hệ thống tự động hóa, robot hoặc cơ cấu chuyển động lặp lại liên tục.
Ứng dụng thực tế của Loadcell U93A HBM
Loadcell U93A HBM được sử dụng trong đo lực kéo nén mini, máy kiểm tra lực, thiết bị thử nghiệm cơ khí, robot, máy lắp ráp, hệ thống giám sát lực và dây chuyền tự động hóa. Với dải lực 1kN đến 50kN, IP68 và tùy chọn 0-10V, 4-20mA, IO-Link, sản phẩm phù hợp cho nhiều hệ thống công nghiệp.
Ứng dụng phổ biến gồm:
- Máy kiểm tra lực kéo nén.
- Thiết bị kiểm tra linh kiện.
- Đồ gá đo lực trong sản xuất.
- Máy ép mini, máy ép kiểm tra.
- Robot và cơ cấu tự động hóa.
- Kiểm tra lực lắp ráp.
- Giám sát lực trong cơ cấu máy.
- Thiết bị R&D và phòng thí nghiệm.
- Hệ thống đo lực kết nối PLC.
- Dây chuyền sản xuất cần cảm biến nhỏ gọn.
Trong các ứng dụng này, cảm biến cần vừa nhỏ gọn vừa đủ bền để làm việc liên tục. U93A đáp ứng tốt nhờ thiết kế mặt bích hai đầu, vật liệu không gỉ, cáp bền và nhiều tùy chọn tín hiệu.
Cách lựa chọn Loadcell U93A HBM phù hợp
Để chọn đúng Loadcell U93A HBM, người dùng cần xác định dải lực, kiểu tín hiệu đầu ra, chiều dài cáp, kiểu đầu nối và yêu cầu tích hợp với hệ thống điều khiển.
Chọn đúng dải lực
Dải lực cần chọn phải lớn hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 8kN, model 10kN có thể phù hợp. Nếu có tải động, va đập hoặc lực phát sinh bất thường, nên tính thêm biên an toàn.
Chọn tín hiệu đầu ra phù hợp
Nếu hệ thống đã có bộ khuếch đại đo lực, có thể dùng bản mV/V. Nếu cần kết nối PLC analog, bản VA1 0-10V hoặc VA2 4-20mA sẽ thuận tiện hơn. Nếu hệ thống tự động hóa dùng IO-Link, bản VAIO là lựa chọn hiện đại.
Chọn chiều dài cáp
Cáp tiêu chuẩn dài 3m, ngoài ra có tùy chọn 1.5m, 6m và 12m. Với bản có bộ khuếch đại inline, chiều dài cáp giữa cảm biến và amplifier chỉ có thể là 1.5m hoặc 3m.
Xem xét TEDS
TEDS chỉ áp dụng cho cảm biến không có amplifier module. Tùy chọn này giúp hệ thống nhận diện cảm biến và tham số hóa thuận tiện nếu bộ đo hỗ trợ IEEE 1451.4.
Kiểm tra kiểu đầu nối
U93A có thể dùng đầu dây tự do, Sub-D 15 pin, MS3106PEMV, Sub-HD 15 pin, M12 8 pin hoặc inline amplifier. Chọn đúng đầu nối giúp giảm thời gian lắp đặt và đảm bảo tương thích với thiết bị hiện có.
Lưu ý khi lắp đặt và sử dụng Loadcell U93A HBM
Để Loadcell U93A HBM hoạt động chính xác và bền bỉ, quá trình lắp đặt cần thực hiện đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Đảm bảo mặt bích lắp đặt sạch, phẳng và chắc chắn.
- Không vượt quá tải vận hành 150% Fnom.
- Tránh lực lệch tâm, mô-men xoắn hoặc lực ngang vượt mức cho phép.

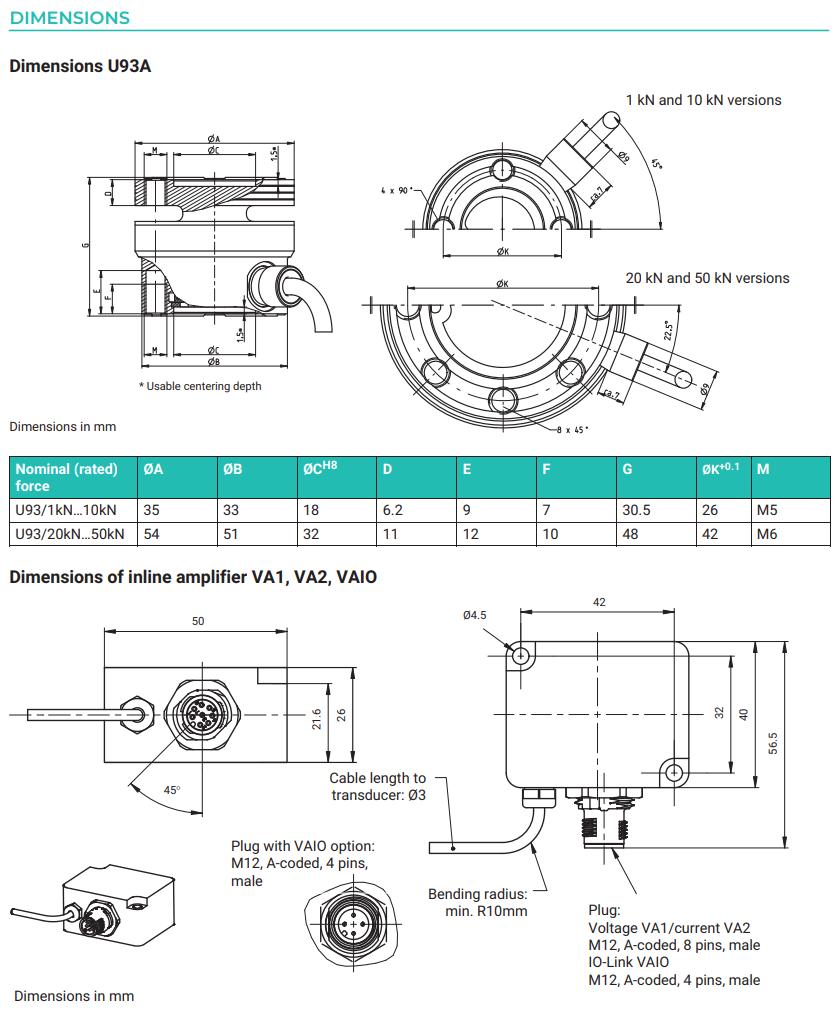

- Dùng vít đúng kích thước, M5 cho dải 1kN đến 10kN và M6 cho dải 20kN đến 50kN.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Tuân thủ bán kính uốn cáp tối thiểu.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Với bản VA1, VA2, VAIO cần kiểm tra nguồn cấp 19-30V.
- Với bản IO-Link, cần kiểm tra IO-Link master và cáp phù hợp.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi zero, giảm sai số và kéo dài tuổi thọ trong môi trường công nghiệp.
Báo giá Loadcell U93A HBM
Giá Loadcell U93A HBM phụ thuộc vào dải lực, chiều dài cáp, kiểu đầu nối, tùy chọn TEDS, bộ khuếch đại inline, firmware IO-Link và số lượng đặt mua. Các model 1kN, 2kN, 5kN, 10kN, 20kN và 50kN có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-U93A hoặc cấu hình tùy chọn K-U93A.
- Chiều dài cáp 1.5m, 3m, 6m hoặc 12m.
- Đầu dây tự do hoặc đầu nối chuyên dụng.
- Có hoặc không có TEDS.
- Có hoặc không có inline amplifier.
- Tín hiệu 0-10V, 4-20mA hoặc IO-Link.
- Nhu cầu cáp KAB168, dây nối đất hoặc phụ kiện.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, chứng từ hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, tín hiệu mong muốn, chiều dài cáp, môi trường sử dụng, ảnh cảm biến cũ nếu thay thế và yêu cầu kết nối với PLC hoặc bộ đo.
Địa chỉ mua Loadcell U93A HBM uy tín
Khi mua Loadcell U93A HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U93A, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, tín hiệu, chiều dài cáp, đầu nối hoặc bộ khuếch đại khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, kiểm tra lực, tự động hóa.
- Hỗ trợ chọn tín hiệu 0-10V, 4-20mA hoặc IO-Link phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U93A HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, kiểm tra lực, thử nghiệm cơ khí, giám sát lực trong máy móc và hệ thống tự động hóa cần cảm biến lực mini, bền bỉ và dễ tích hợp. Với dải lực từ 1kN đến 50kN, cấp chính xác HBK 0.2, kết nối mặt bích hai đầu, vật liệu thép không gỉ, cấp bảo vệ IP68, cáp PUR phù hợp drag chain và tùy chọn tín hiệu 0-10V, 4-20mA, IO-Link, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực hiện đại.
Việc chọn đúng model Loadcell U93A HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực nhỏ gọn, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, chiều dài cáp, kiểu kết nối và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell U93A HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
