Hộp nối tín hiệu KA-1 / KA-2 Flintec là dòng sản phẩm được thiết kế chuyên dụng cho việc kết nối một hoặc hai loadcell với bộ chỉ thị (indicator) trong các hệ thống cân công nghiệp, cân sàn, cân bồn và cân dây chuyền. Với thiết kế nhôm sơn tĩnh điện chống oxy hóa, đạt chuẩn IP66 chống nước – chống bụi, sản phẩm đảm bảo hoạt động ổn định và tin cậy ngay cả trong môi trường sản xuất khắc nghiệt.
Giới thiệu chung về Hộp Nối Tín Hiệu KA-1 / KA-2 Flintec
Flintec KA-1 và KA-2 là hai model hộp nối tín hiệu được sản xuất theo tiêu chuẩn chất lượng châu Âu, chuyên dùng để kết nối tín hiệu từ 1 hoặc 2 loadcell đến bộ hiển thị hoặc thiết bị xử lý trung tâm.
Sản phẩm được chế tạo từ hợp kim nhôm chất lượng cao, sơn phủ bề mặt nhằm chống ăn mòn, đồng thời có khả năng chống nước, bụi bẩn và hơi ẩm đạt chuẩn IP66, thích hợp cho cả môi trường trong nhà và ngoài trời.
Nhờ thiết kế kết nối bằng cọc vít (screw terminals), KA-1 và KA-2 cho phép kỹ thuật viên dễ dàng thao tác lắp đặt, bảo trì, hoặc thay thế mà không cần công cụ chuyên dụng. Thiết bị hỗ trợ loadcell 4 dây hoặc 6 dây, tương thích với hầu hết các dòng cảm biến tải trọng hiện nay của Flintec và các thương hiệu khác.
Ứng dụng của Hộp Nối Tín Hiệu KA-1 / KA-2 Flintec
Nhờ cấu trúc chắc chắn và khả năng chống nhiễu điện từ hiệu quả, hộp nối KA-1 / KA-2 Flintec được ứng dụng rộng rãi trong nhiều hệ thống cân điện tử và dây chuyền sản xuất tự động. Một số ứng dụng điển hình gồm:
-
Hệ thống cân sàn công nghiệp – kết nối nhiều loadcell dưới sàn cân về bộ chỉ thị trung tâm.
-
Cân bồn, cân tank, cân silo – truyền tín hiệu ổn định trong môi trường ẩm hoặc có rung động.
-
Cân băng tải và cân định lượng – đảm bảo đồng nhất tín hiệu từ nhiều cảm biến tải trọng.
-
Hệ thống kiểm tra trọng lượng tự động trong sản xuất thực phẩm, dược phẩm, hóa chất.
-
Ứng dụng đo lường – kiểm định cần sự ổn định và chính xác cao.
Nhờ khả năng tương thích linh hoạt, KA-1 / KA-2 có thể kết nối với tín hiệu 4 dây hoặc 6 dây, giúp giảm nhiễu và bù sụt áp trên đường truyền – điều rất quan trọng khi hệ thống có khoảng cách kết nối dài.
Đặc điểm nổi bật của Hộp Nối Tín Hiệu KA-1 / KA-2 Flintec
Trước khi lựa chọn hộp nối tín hiệu, người dùng cần quan tâm đến vật liệu, cấp bảo vệ và tính linh hoạt khi đấu nối. KA-1 / KA-2 Flintec nổi bật nhờ những ưu điểm sau:
-
Vật liệu nhôm sơn tĩnh điện cao cấp – chống ăn mòn, bền bỉ trong môi trường công nghiệp.
-
Chuẩn bảo vệ IP66 – chống nước, chống bụi, đảm bảo hoạt động ổn định cả khi ngoài trời.
-
Hỗ trợ 1 hoặc 2 loadcell – phù hợp cho nhiều hệ thống cân khác nhau.
-
Kết nối dạng vít siết (Screw Terminals) – dễ dàng lắp đặt, bảo dưỡng và thay thế.
-
Hỗ trợ 4 dây / 6 dây loadcell – đảm bảo độ chính xác tín hiệu và khả năng bù sụt áp.
-
Đường kính cáp tối đa 8mm – phù hợp với đa số cáp loadcell tiêu chuẩn.
-
Thiết kế nhỏ gọn, lắp đặt linh hoạt – có thể cố định dễ dàng trên tường, trong tủ điện hoặc khung cân.
-
Tương thích hoàn hảo với các thiết bị Flintec – đảm bảo tín hiệu chính xác và độ tin cậy cao.
Thông số kỹ thuật Hộp Nối Tín Hiệu KA-1 / KA-2 Flintec
| Thông số kỹ thuật | Giá trị |
|---|
| Model |
KA-1 / KA-2 |
| Ứng dụng |
Kết nối 1 hoặc 2 loadcell đến bộ chỉ thị |
| Vật liệu chế tạo |
Nhôm sơn tĩnh điện (Painted Aluminium) |
| Cấp bảo vệ môi trường |
IP66 (EN 60529) |
| Loại kết nối |
Cọc vít (Screw Terminals) |
| Hỗ trợ loadcell |
4 dây hoặc 6 dây |
| Số lượng loadcell kết nối |
KA-1: 1 loadcell / KA-2: 2 loadcell |
| Đường kính cáp tối đa |
8 mm |
| Cỡ ống xiết cáp (Cable Gland) |
M16x1.5 |
| Nhiệt độ làm việc |
-20°C đến +65°C |
| Kiểu lắp đặt |
Gắn vít M4x15 |
| Sơ đồ đấu dây |
+Exc (Xanh) / -Exc (Đen) / +Sig (Trắng) / -Sig (Đỏ) / Shield (Vàng) / Sense (+/-) tùy model 6 dây |

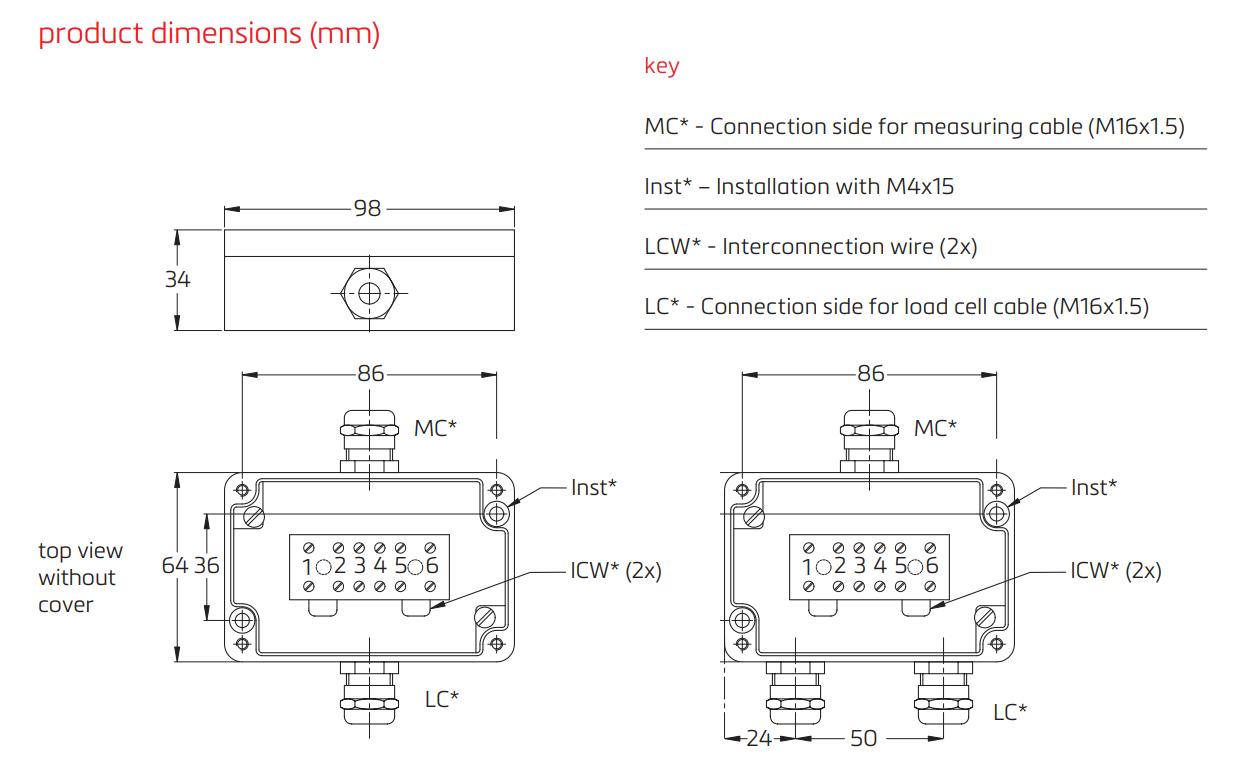

| Kích thước tổng thể |
98 x 86 x 34 mm (KA-1) / 98 x 86 x 41 mm (KA-2) |
| Trọng lượng |
Khoảng 0.35 kg |
| Tiêu chuẩn tuân thủ |
RoHS Compliant, EN 60529 |
| Xuất xứ |
Flintec – Germany |
Hướng dẫn lắp đặt và đấu nối cơ bản
Để đảm bảo hoạt động chính xác và ổn định, khi lắp đặt hộp nối tín hiệu KA-1 / KA-2 Flintec, người dùng nên lưu ý:
-
Chọn vị trí khô ráo, tránh ngập nước trực tiếp, đồng thời cố định hộp bằng ốc M4x15 theo khuyến nghị.
-
Sử dụng đầu xiết cáp M16x1.5 tương thích với cáp có đường kính từ 4 đến 8mm.
-
Đấu dây đúng thứ tự màu chuẩn quốc tế (Green – Exc+, White – Sig+, Red – Sig–, Black – Exc–, Yellow – Shield).
-
Đảm bảo nắp hộp được siết chặt và gioăng cao su kín hoàn toàn để duy trì cấp bảo vệ IP66.
Việc lắp đặt đúng kỹ thuật giúp tín hiệu loadcell truyền ổn định, tránh nhiễu điện từ, đồng thời kéo dài tuổi thọ thiết bị.
Kết luận
Hộp nối tín hiệu KA-1 / KA-2 Flintec là lựa chọn lý tưởng cho các hệ thống cân điện tử hiện đại cần độ chính xác cao, chống nhiễu tốt và khả năng làm việc bền bỉ trong môi trường công nghiệp. Với cấu tạo bằng nhôm sơn tĩnh điện, chống nước IP66 và khả năng kết nối linh hoạt cho 1 hoặc 2 loadcell, sản phẩm này mang lại hiệu quả truyền tín hiệu ổn định và tuổi thọ vượt trội.
