Trong các hệ thống cân điện tử công nghiệp, độ chính xác của kết quả đo không chỉ phụ thuộc vào loadcell mà còn chịu ảnh hưởng lớn từ hệ thống kết nối tín hiệu. Một thiết bị kết nối chất lượng cao sẽ giúp đảm bảo tín hiệu truyền đi ổn định, giảm nhiễu và nâng cao tuổi thọ toàn hệ thống.
Hộp nối tín hiệu KA/KAK Flintec được thiết kế chuyên biệt để thực hiện vai trò đó – giúp kết nối và cân chỉnh tín hiệu từ nhiều loadcell trong cùng một hệ thống. Với vỏ nhôm sơn tĩnh điện, tiêu chuẩn bảo vệ IP66 chống nước và bụi bẩn, cùng khả năng hỗ trợ lên đến 6 loadcell, sản phẩm này là lựa chọn lý tưởng cho các hệ thống cân sàn, cân bồn, cân silo và cân băng tải công nghiệp.
Giới thiệu chung về Hộp Nối Tín Hiệu KA/KAK Flintec
Dòng KA/KAK Flintec bao gồm ba phiên bản chính, đáp ứng linh hoạt cho các hệ thống cân có quy mô khác nhau:
-

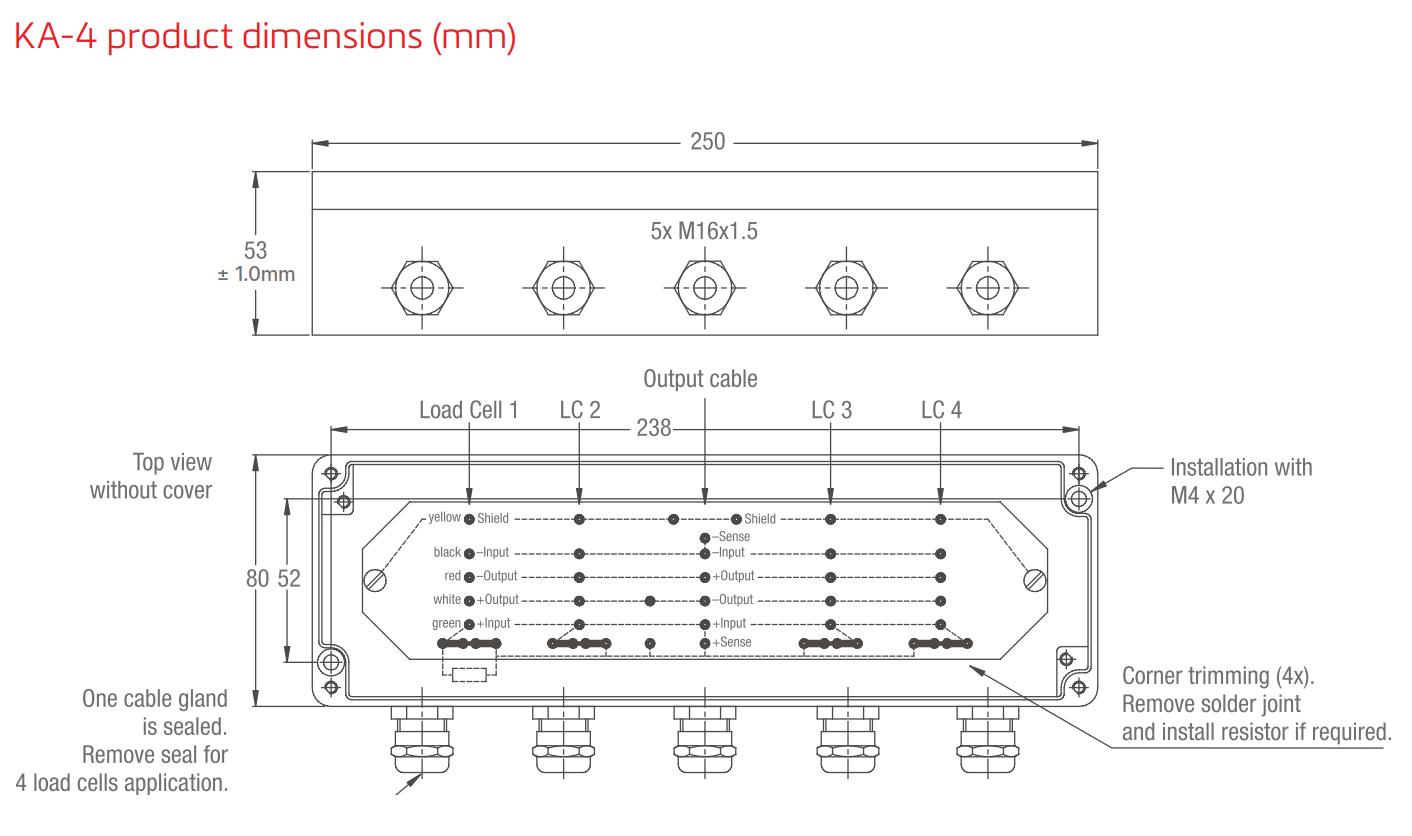

KA-4: kết nối tối đa 4 loadcell, đấu dây bằng phương pháp hàn (soldering).
-
KA-6: phiên bản mở rộng của KA-4, có thể kết nối tối đa 6 loadcell song song.
-

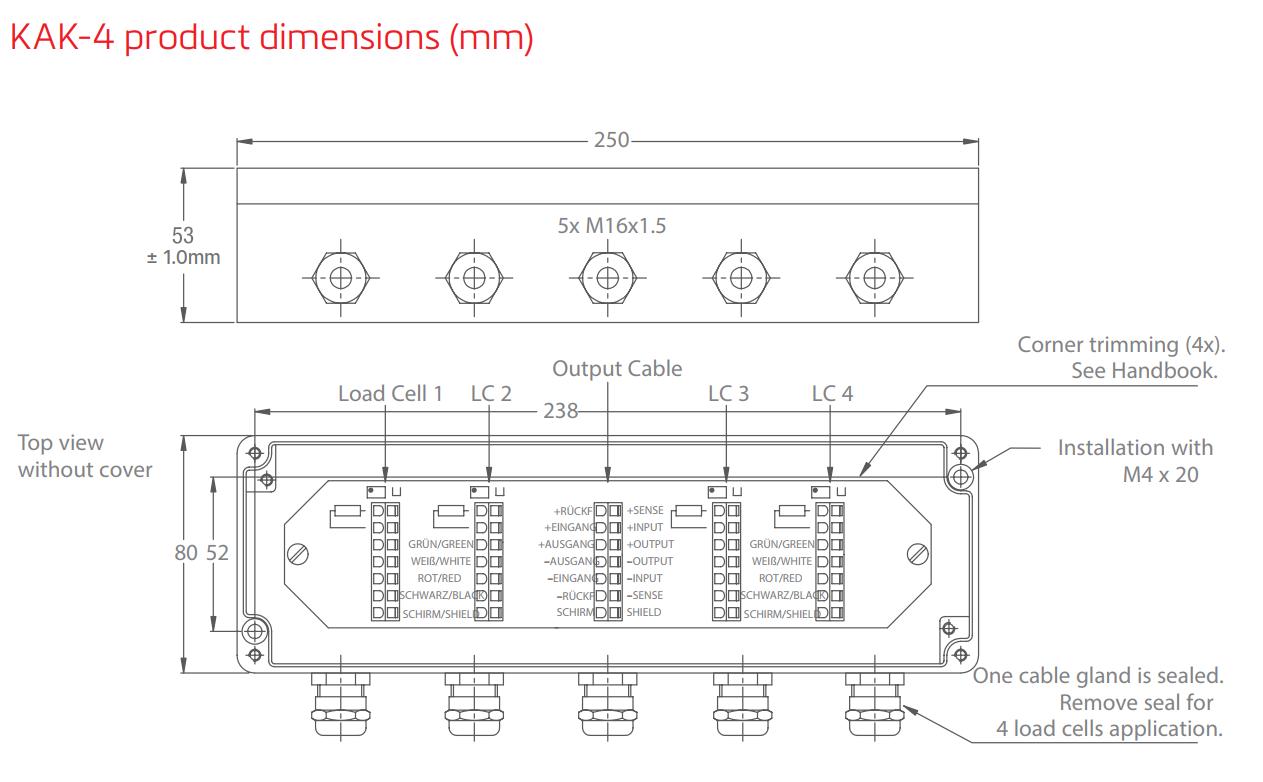

KAK-4: thiết kế tương tự KA-4 nhưng sử dụng terminal dạng vít siết (clamping terminals), dễ thao tác, đồng thời hỗ trợ cân chỉnh góc bằng điện trở hoặc biến trở (potentiometer).
Tất cả các model đều được chế tạo từ nhôm sơn tĩnh điện cao cấp, có ron chống ẩm và đầu xiết cáp M16x1.5 phù hợp với cáp tín hiệu đường kính 5–9mm. Các hộp này có thể kết nối thiết bị 4 dây hoặc 6 dây, giúp giảm nhiễu và ổn định tín hiệu truyền về bộ hiển thị (indicator).
Ứng dụng thực tế của Hộp Nối Tín Hiệu KA/KAK Flintec
Với khả năng kết nối linh hoạt và độ bền cao, hộp nối tín hiệu KA/KAK Flintec được ứng dụng rộng rãi trong các hệ thống cân điện tử công nghiệp, đặc biệt ở môi trường có độ ẩm cao, nhiều bụi hoặc rung động mạnh. Một số ứng dụng điển hình gồm:
-
Cân sàn công nghiệp: nối tín hiệu từ 4 hoặc 6 loadcell về bộ hiển thị trung tâm.
-
Cân bồn, cân tank, cân silo: giúp đồng bộ tín hiệu giữa nhiều cảm biến để đo tổng khối lượng chính xác.
-
Cân băng tải, cân định lượng: đảm bảo tín hiệu ổn định, hạn chế sai số khi cân động.
-
Hệ thống cân tự động trong dây chuyền sản xuất: ứng dụng trong ngành thực phẩm, hóa chất, xi măng hoặc kho vận.
-
Các thiết bị thử nghiệm và đo lường: yêu cầu độ chính xác cao và khả năng chống nhiễu điện từ tốt.
Nhờ khả năng đấu dây linh hoạt, chống nhiễu tốt và bảo vệ tín hiệu ổn định, KA/KAK Flintec được xem là “trái tim kết nối” của mọi hệ thống cân điện tử hiện đại.
Đặc điểm nổi bật của Hộp Nối Tín Hiệu KA/KAK Flintec
Trước khi lựa chọn hộp nối tín hiệu, các yếu tố như độ bền, khả năng chống nước và tính tiện lợi khi lắp đặt là điều người dùng luôn quan tâm. KA/KAK Flintec đáp ứng hoàn hảo các tiêu chí này nhờ:
-
Kết cấu nhôm sơn tĩnh điện cao cấp: bảo vệ chống ăn mòn và oxy hóa, tăng tuổi thọ trong môi trường khắc nghiệt.
-
Chuẩn bảo vệ IP66: chống nước và bụi tuyệt đối, phù hợp cho cả môi trường trong nhà và ngoài trời.
-
Hỗ trợ đa dạng kết nối: tối đa 4 loadcell (KA-4/KAK-4) và 6 loadcell (KA-6).
-
Đấu dây linh hoạt:
-
Cân chỉnh góc (Corner Trimming): tích hợp điện trở và/hoặc biến trở giúp hiệu chỉnh tải trọng từng loadcell, tối ưu độ cân bằng hệ thống.
-
Hỗ trợ thiết bị 4 dây và 6 dây: đảm bảo tín hiệu chính xác, giảm sụt áp khi đường truyền dài.
-
Đường kính cáp tối đa 9mm: tương thích với hầu hết các cáp loadcell công nghiệp.
-
Thiết kế gọn nhẹ, lắp đặt dễ dàng: cố định bằng ốc M4x20, thuận tiện cho kỹ thuật viên trong quá trình thi công và bảo dưỡng.
Thông số kỹ thuật Hộp Nối Tín Hiệu KA/KAK Flintec
| Thông số kỹ thuật | Giá trị |
|---|
| Model |
KA-4 / KA-6 / KAK-4 |
| Số lượng loadcell hỗ trợ |
3–4 (KA-4, KAK-4) / 6 (KA-6) |
| Kiểu đấu nối |
Hàn (KA-4, KA-6) / Terminal vít siết (KAK-4) |
| Cân chỉnh góc (Corner trimming) |
Điện trở hoặc biến trở (KAK-4 có hỗ trợ) |
| Hỗ trợ loại loadcell |
4 dây hoặc 6 dây |
| Chuẩn bảo vệ |
IP66 (theo EN 60529) |
| Vật liệu chế tạo |
Nhôm sơn tĩnh điện (Painted Aluminium) |
| Đường kính cáp hỗ trợ |
5 – 9 mm |
| Kích thước tổng thể |
250 x 80 x 52 mm (KA/KAK-4) |
| Kiểu đầu xiết cáp |
M16x1.5 |
| Nhiệt độ làm việc |
-20°C đến +65°C |
| Kiểu lắp đặt |
Cố định bằng vít M4x20 |
| Màu dây tín hiệu chuẩn |
Xanh lá: +Exc / Đỏ: +Sig / Trắng: -Sig / Đen: -Exc / Shield: chống nhiễu |
| Trọng lượng ước tính |
Khoảng 0.4 kg |
| Tiêu chuẩn tuân thủ |
RoHS Compliant, EN 60529 |
| Xuất xứ |
Flintec – Germany |
Hướng dẫn lắp đặt và bảo trì
Để đảm bảo tín hiệu truyền ổn định và tránh nhiễu điện từ, khi lắp đặt hộp nối tín hiệu KA/KAK Flintec, người dùng cần lưu ý:
-
Chọn vị trí khô ráo, cố định chắc chắn bằng ốc M4x20, tránh rung động mạnh.
-
Đảm bảo đầu xiết cáp M16x1.5 được siết kín, gioăng cao su đúng vị trí để duy trì chuẩn IP66.
-
Kết nối đúng thứ tự dây màu theo sơ đồ tiêu chuẩn Flintec.
-
Với model KAK-4, có thể hiệu chỉnh tải trọng từng loadcell thông qua biến trở góc (corner trimming).
-
Định kỳ kiểm tra và làm sạch bề mặt ngoài hộp để đảm bảo khả năng chống ẩm và ổn định tín hiệu lâu dài.
Kết luận
Hộp nối tín hiệu KA/KAK Flintec là lựa chọn hoàn hảo cho những hệ thống cân công nghiệp yêu cầu độ chính xác cao, tín hiệu ổn định và khả năng chống nhiễu vượt trội. Với thiết kế vỏ nhôm sơn tĩnh điện, chống nước IP66, khả năng hỗ trợ nhiều loadcell và phương pháp đấu dây linh hoạt, sản phẩm này giúp tối ưu hiệu suất vận hành, đồng thời đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống cân.
Quý khách có nhu cầu mua Hộp nối tín hiệu KA/KAK Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
