Hộp Nối Tín Hiệu KPB-4 Flintec

Model: KPB-4Chức năng: Kết nối tối đa 4 loadcell dạng Planar BeamVật liệu vỏ: Nhựa kỹ thuật (Plastic)Đế gắn: Nhôm (Aluminium Baseplate)Chuẩn bảo vệ môi trường: IP54
Hỗ trợ 0908 608 666 Mr DŨNG
Lượt xem: 14

Xem nhanh

    Giới thiệu chung về Hộp Nối Tín Hiệu KPB-4 FlintecKPB-4

    Flintec KPB-4 là hộp nối tín hiệu được thiết kế để kết nối tối đa 4 loadcell dạng planar beam thông qua đầu nối AMP #103957-4 tiêu chuẩn công nghiệp. Toàn bộ kết cấu của sản phẩm được gia công bằng nhựa kỹ thuật, gắn cố định trên đế nhôm (aluminium baseplate) giúp tăng độ vững chắc, chống rung và dễ dàng cố định trong các hệ thống cân.

    Từ hộp KPB-4, tín hiệu tổng hợp sẽ được truyền đến bộ chỉ thị (indicator) hoặc bộ xử lý trung tâm bằng cáp 6 dây có chống nhiễu (shielded cable) – đảm bảo tín hiệu chính xác và ổn định trong quá trình đo.

    Đặc biệt, dòng sản phẩm này có hai phiên bản tùy chọn để phù hợp với yêu cầu kỹ thuật khác nhau:

    • Phiên bản dùng biến trở 10 Ω – dành cho loadcell loại PB-C3, phù hợp với ứng dụng cần độ chính xác cao.

    • Phiên bản dùng biến trở 50 Ω – dành cho loadcell loại PB-GP, phục vụ các ứng dụng cân thông thường.


    Ứng dụng thực tế của Hộp Nối Tín Hiệu KPB-4 Flintec

    Nhờ thiết kế nhỏ gọn, tiện dụng và độ chính xác cao, hộp nối tín hiệu KPB-4 Flintec được sử dụng phổ biến trong nhiều hệ thống cân điện tử quy mô vừa và nhỏ:

    • Cân bàn điện tử: kết nối tối đa 4 loadcell dưới mặt bàn cân, giúp phân bố tải trọng đồng đều.

    • Cân đóng gói tự động: đảm bảo tín hiệu cân chính xác khi đo nguyên liệu đóng túi hoặc sản phẩm.

    • Cân dây chuyền (checkweigher): dùng trong dây chuyền kiểm tra trọng lượng sản phẩm liên tục.

    • Hệ thống cân phòng thí nghiệm hoặc cân thử nghiệm: yêu cầu độ chính xác cao và khả năng hiệu chỉnh linh hoạt.

    • Ứng dụng tự động hóa sản xuất: nơi cần hộp nối tín hiệu nhỏ, dễ tích hợp trong không gian hẹp.

    Nhờ khả năng cân chỉnh góc độc lập (corner trimming), KPB-4 giúp các loadcell đạt trạng thái cân bằng, tránh sai số giữa các vị trí đặt tải, đảm bảo kết quả đo luôn ổn định.


    Đặc điểm nổi bật của Hộp Nối Tín Hiệu KPB-4 Flintec

    Trước khi chọn hộp nối tín hiệu cho hệ thống cân, kỹ sư thường quan tâm đến độ chính xác, vật liệu và độ bền. KPB-4 Flintec nổi bật với những ưu điểm đáng chú ý sau:

    • Thiết kế nhỏ gọn, nhẹ, dễ lắp đặt: phù hợp cho các loại cân bàn, cân mini và hệ thống đóng gói.

    • Vật liệu nhựa bền cao trên đế nhôm: giúp chống rung, tăng độ ổn định và tuổi thọ sản phẩm.

    • Kết nối nhanh bằng cổng AMP tiêu chuẩn: dễ tháo lắp và bảo trì, giảm thời gian lắp đặt.

    • Cân chỉnh góc bằng biến trở (potentiometer): hỗ trợ hiệu chỉnh tải trọng từng loadcell giúp tăng độ chính xác.

    • Chuẩn bảo vệ IP54: chống bụi và chống ẩm nhẹ, phù hợp cho môi trường công nghiệp thông thường.

    • Hỗ trợ kết nối 4 loadcell song song: giúp tổng hợp tín hiệu hiệu quả.

    • Sử dụng cáp 6 dây có chống nhiễu: tăng độ ổn định và giảm sai lệch tín hiệu trong quá trình truyền dẫn.

    • Tương thích hoàn hảo với các dòng loadcell Flintec PB Series.


    Thông số kỹ thuật chi tiết Hộp Nối Tín Hiệu KPB-4 Flintec

    Thông số kỹ thuậtGiá trị
    Model KPB-4
    Chức năng Kết nối tối đa 4 loadcell dạng Planar Beam
    Vật liệu vỏ Nhựa kỹ thuật (Plastic)
    Đế gắn Nhôm (Aluminium Baseplate)
    Chuẩn bảo vệ môi trường IP54
    Phương pháp kết nối AMP #103957-4 connectors
    Cáp đầu ra 6 dây có chống nhiễu (Shielded 6-conductor cable)
    Cân chỉnh góc (Corner Trimming) Bằng biến trở (Potentiometer)
    Phiên bản biến trở 10 Ω (PB-C3) hoặc 50 Ω (PB-GP)
    Số lượng loadcell hỗ trợ 4 loadcell
    Điện trở đầu vào/đầu ra +Excitation, –Excitation, +Signal, –Signal, +Sense, –Sense

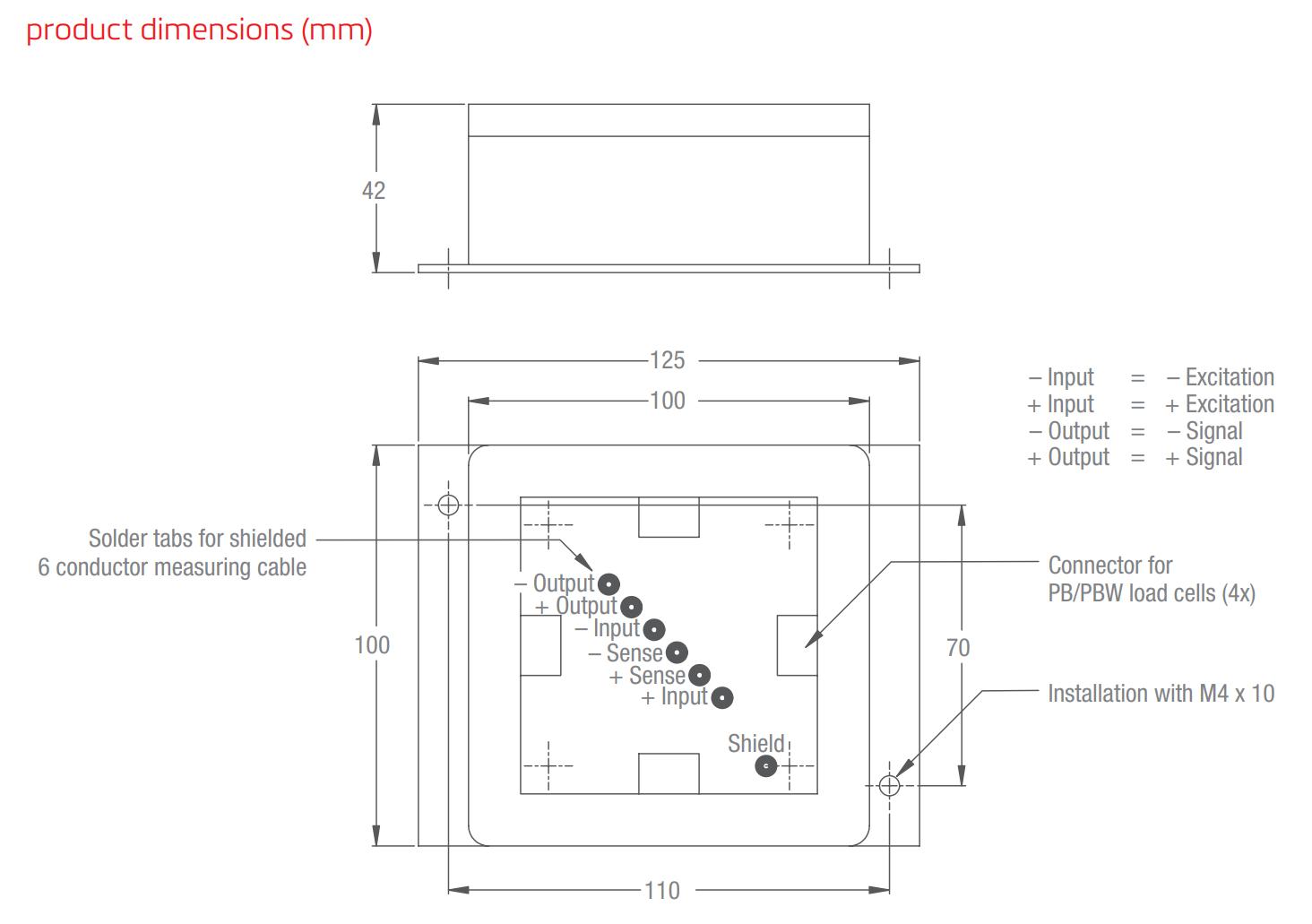

    Kích thước tổng thể 125 x 110 x 42 mm
    Kiểu lắp đặt Cố định bằng vít M4x10
    Nhiệt độ làm việc –10°C đến +50°C
    Trọng lượng Khoảng 0.2 kg
    Tiêu chuẩn tuân thủ RoHS Compliant, EN 60529
    Ứng dụng chính Cân bàn, cân đóng gói, cân dây chuyền, cân phòng thí nghiệm
    Xuất xứ Flintec – Germany

    KPB-4 1


    Hướng dẫn đấu nối và sử dụng

    Để đảm bảo hoạt động ổn định và độ chính xác cao, khi đấu nối hộp tín hiệu KPB-4 Flintec, cần lưu ý:

    1. Đấu đúng thứ tự dây tín hiệu:

      • +Excitation: Xanh lá

      • –Excitation: Đen

      • +Signal: Trắng

      • –Signal: Đỏ

      • +Sense / –Sense: theo cấu hình cáp 6 dây.

    2. Đảm bảo đầu nối AMP được cắm chắc chắn, tránh lỏng lẻo gây mất tín hiệu.

    3. Cân chỉnh góc (corner trimming): sử dụng biến trở để điều chỉnh tải trọng từng loadcell cho cân bằng.

    4. Tránh lắp hộp ở nơi có độ ẩm cao hoặc gần nguồn nhiệt mạnh, để duy trì chuẩn IP54.

    5. Định kỳ kiểm tra dây nối và đầu cắm nhằm đảm bảo tín hiệu ổn định lâu dài.


    Kết luận

    Hộp Nối Tín Hiệu KPB-4 Flintec là lựa chọn lý tưởng cho các hệ thống cân điện tử nhỏ gọn cần độ chính xác cao, dễ lắp đặt và vận hành ổn định. Với thiết kế thông minh, vật liệu bền, khả năng cân chỉnh góc bằng biến trở và chuẩn bảo vệ IP54, KPB-4 mang lại hiệu quả tối ưu cho các ứng dụng như cân bàn, cân đóng gói, cân dây chuyền và hệ thống cân kiểm tra trọng lượng tự động.
