Giới thiệu về Hộp Nối Tín Hiệu KPDF-8 Flintec
KPDF-8 Flintec là hộp nối tín hiệu (junction box) được thiết kế chuyên biệt để hoạt động cùng dòng loadcell kỹ thuật số RC3D của Flintec, thường dùng trong cân xe tải, cân cầu và hệ thống cân bồn chứa công nghiệp. Với khả năng kết nối tối đa 8 loadcell song song, hộp KPDF-8 giúp đồng bộ tín hiệu từ các cảm biến tải trọng và truyền dữ liệu ổn định đến đầu hiển thị hoặc bộ xử lý trung tâm.
Toàn bộ thân hộp được chế tạo bằng vật liệu nhựa polyester cao cấp, có khả năng chống ăn mòn, chịu thời tiết khắc nghiệt và bảo vệ theo tiêu chuẩn IP66, phù hợp cho việc sử dụng ngoài trời lâu dài. Ngoài ra, mạch chống sét (surge protection circuit) tích hợp sẵn giúp bảo vệ toàn bộ hệ thống trước nguy cơ phóng điện hoặc sét lan truyền.
Ứng dụng thực tế của Hộp Nối Tín Hiệu KPDF-8 Flintec
Hộp nối tín hiệu KPDF-8 được Flintec thiết kế để phục vụ đa dạng các ứng dụng cân tải trọng công nghiệp, đặc biệt là những hệ thống yêu cầu độ chính xác cao và độ ổn định dài hạn:
-
Cân xe tải điện tử (truck scales / weighbridges): kết nối 6–8 loadcell RC3D, đảm bảo dữ liệu cân chính xác, cân bằng tải đều giữa các cảm biến.
-
Cân bồn chứa, silo hoặc tank: sử dụng trong nhà máy xi măng, hóa chất, thức ăn chăn nuôi, giúp giám sát khối lượng nguyên liệu.
-
Cân dây chuyền sản xuất và đóng gói tự động: khi cần kết hợp nhiều cảm biến để kiểm soát khối lượng tổng.
-
Hệ thống cân đo và tự động hóa quy trình: dùng trong công nghiệp thực phẩm, hóa chất và vật liệu xây dựng.
Với khả năng hoạt động ổn định ngoài trời, chịu được môi trường ẩm, bụi và nhiệt độ cao, KPDF-8 Flintec là lựa chọn đáng tin cậy cho mọi công trình cân công nghiệp chuyên nghiệp.
Đặc điểm nổi bật của Hộp Nối Tín Hiệu KPDF-8 Flintec
Được thiết kế dựa trên tiêu chuẩn quốc tế, KPDF-8 không chỉ đảm bảo độ bền mà còn mang lại hiệu năng tối ưu trong mọi điều kiện vận hành. Dưới đây là những ưu điểm nổi bật của sản phẩm:
-
Kết nối tối đa 8 loadcell kỹ thuật số – tối ưu cho hệ thống cân xe tải và silo.
-
Vật liệu vỏ nhựa polyester bền chắc, chống ăn mòn, chịu tia UV, phù hợp môi trường ngoài trời.
-
Chuẩn bảo vệ IP66 – chống nước, chống bụi, đảm bảo độ bền lâu dài.
-
Mạch bảo vệ chống sét (Surge Arrestor) – giảm rủi ro hư hại do sét đánh lan truyền.
-
Cổng kết nối dạng vít siết (screw terminals) – giúp đấu nối chắc chắn, dễ bảo trì.
-
Hỗ trợ đấu cáp chống nhiễu với đầu cáp M16x1.5 cho dây đường kính 5–9 mm.
-
Lắp đặt linh hoạt bằng vít M6x30, dễ dàng cố định trên khung kim loại hoặc hộp điều khiển.
-
Thiết kế nhỏ gọn nhưng vẫn đảm bảo không gian dây dẫn hợp lý, thuận tiện cho kỹ sư lắp ráp.
Thông số kỹ thuật chi tiết Hộp Nối Tín Hiệu KPDF-8 Flintec
| Thông số kỹ thuật | Giá trị |
|---|
| Model |
KPDF-8 |
| Loại sản phẩm |
Hộp nối tín hiệu cho loadcell kỹ thuật số |
| Số lượng loadcell hỗ trợ |
Tối đa 8 loadcell |
| Dòng loadcell tương thích |
RC3D Digital Loadcell |
| Vật liệu vỏ |
Polyester chống ăn mòn |
| Chuẩn bảo vệ |
IP66 – chống nước và bụi tuyệt đối |
| Mạch bảo vệ |
Tích hợp Surge Protection chống sét |
| Kiểu kết nối |
Terminal dạng vít siết (Screw Terminal) |
| Cổng đấu cáp |
M16x1.5 (9 cổng), phù hợp cáp Ø 5–9 mm |
| Nguồn tín hiệu |
PWR+, PWR–, A, B, Shield |
| Phương thức lắp đặt |
Cố định bằng vít M6 x 30 |

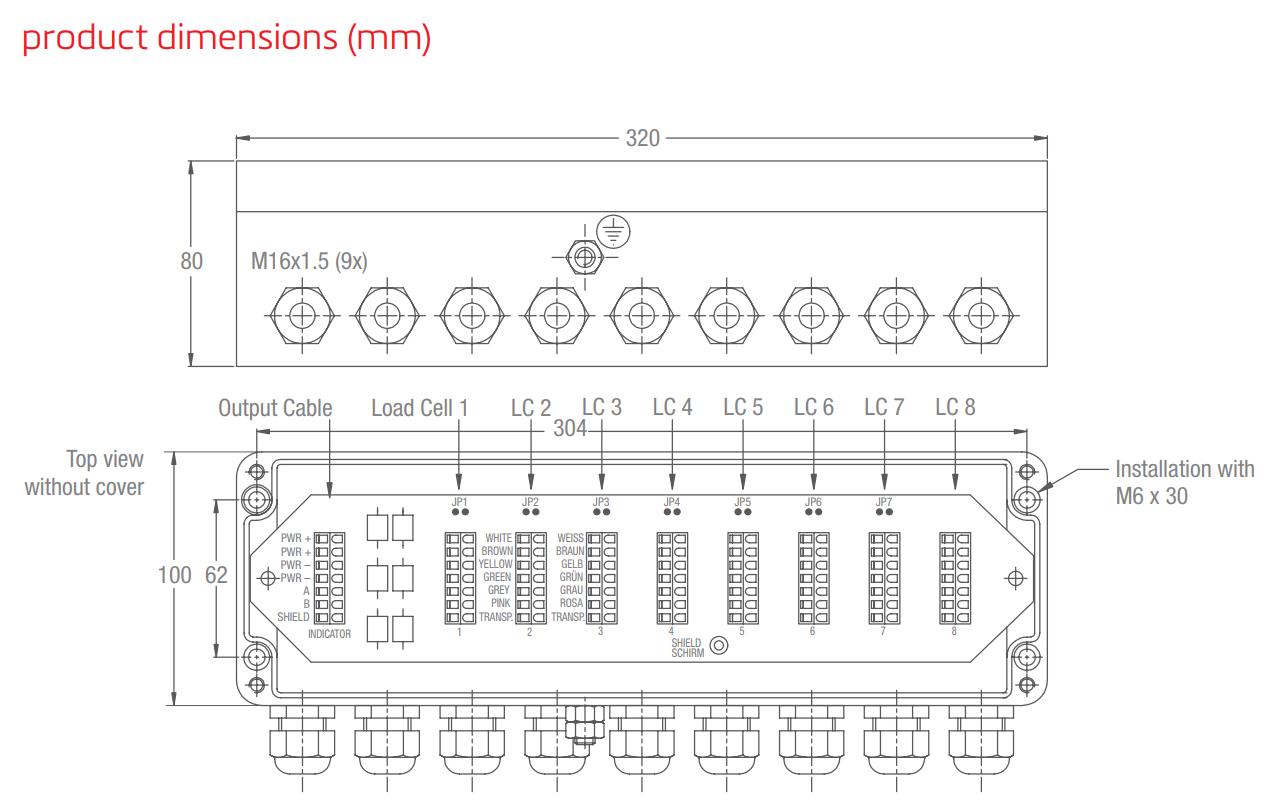

| Kích thước tổng thể |
320 x 304 x 80 mm |
| Màu sắc |
Xám nhạt (Industrial Grey) |
| Nhiệt độ hoạt động |
–20°C đến +70°C |
| Trọng lượng |
Khoảng 1.1 kg |
| Tiêu chuẩn tuân thủ |
RoHS Compliant, EN 60529 |
| Ứng dụng |
Cân xe tải, cân bồn chứa, cân dây chuyền, cân công nghiệp ngoài trời |
| Thương hiệu |
Flintec – Germany |
Hướng dẫn đấu nối và lắp đặt
Để đảm bảo hiệu quả và an toàn khi sử dụng hộp nối KPDF-8 Flintec, người dùng cần lưu ý một số điểm kỹ thuật sau:
-
Kết nối đúng cực tính của loadcell kỹ thuật số theo sơ đồ đấu dây do Flintec cung cấp (PWR+, PWR–, A, B, Shield).
-
Sử dụng dây tín hiệu có chống nhiễu (shielded cable) để tránh suy hao hoặc nhiễu tín hiệu trong môi trường công nghiệp.
-
Đảm bảo nắp hộp được siết chặt để duy trì tiêu chuẩn IP66, tránh nước và bụi xâm nhập.
-
Kiểm tra định kỳ hệ thống tiếp đất và chống sét để đảm bảo mạch bảo vệ hoạt động tốt.
-
Tránh lắp đặt gần nguồn nhiệt hoặc khu vực có điện áp cao gây ảnh hưởng đến mạch bảo vệ.
Với các bước lắp đặt đúng kỹ thuật, KPDF-8 Flintec sẽ vận hành ổn định, bảo vệ tối đa cho hệ thống loadcell của bạn.
Kết luận
Hộp Nối Tín Hiệu KPDF-8 Flintec là giải pháp hoàn hảo cho những hệ thống cân công nghiệp yêu cầu độ tin cậy, bảo vệ cao và khả năng kết nối nhiều cảm biến cùng lúc. Với cấu trúc nhựa polyester chắc chắn, chuẩn bảo vệ IP66, khả năng chống sét hiệu quả và hỗ trợ tối đa 8 loadcell, KPDF-8 không chỉ giúp truyền tín hiệu ổn định mà còn kéo dài tuổi thọ toàn bộ hệ thống cân.
Quý khách có nhu cầu mua Hộp Nối Tín Hiệu KPDF-8 Flintec vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
