Hộp nối tín hiệu KPF Flintec ra đời như một giải pháp hoàn hảo giúp kết nối song song nhiều loadcell trong cùng hệ thống, đồng thời bảo vệ tín hiệu trước nhiễu điện, sét lan truyền và tác động môi trường.
Với thiết kế bằng nhựa polyester cao cấp, chuẩn chống nước IP66 và khả năng kết nối linh hoạt từ 4 đến 10 loadcell, KPF Flintec không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo độ bền lâu dài trong môi trường công nghiệp khắc nghiệt.
Giới thiệu chung về Hộp Nối Tín Hiệu KPF Flintec
Hộp nối tín hiệu KPF Flintec thuộc dòng junction box chuyên dụng được thiết kế để kết nối nhiều loadcell song song và truyền tín hiệu chính xác về bộ hiển thị (indicator). Dòng sản phẩm này có nhiều phiên bản khác nhau để phù hợp với từng loại hệ thống cân:
-
KPF-4: Kết nối tối đa 4 loadcell song song.
-
KPF-6: Kết nối tối đa 6 loadcell song song.
-
KPF-8: Kết nối tối đa 8 loadcell song song.
-
KPF-10: Kết nối tối đa 10 loadcell song song (hộp kích thước lớn hơn).
KPF Flintec được thiết kế đặc biệt cho cân xe tải, cân bồn và hệ thống cân silo, tích hợp mạch bảo vệ chống sét lan truyền (Surge Arrestor) giúp tăng tuổi thọ và bảo vệ thiết bị trước các xung điện áp cao. Hộp hỗ trợ các thiết bị 4 dây và 6 dây, cho phép hiệu chỉnh tải trọng góc (corner trimming) bằng điện trở, đảm bảo đồng nhất giữa các cảm biến trong cùng hệ thống.
Ứng dụng thực tế của Hộp Nối Tín Hiệu KPF Flintec
Nhờ độ bền cao, khả năng chống nước – chống bụi và thiết kế linh hoạt, hộp nối tín hiệu KPF Flintec được ứng dụng rộng rãi trong nhiều hệ thống cân điện tử công nghiệp:
-
Cân xe tải (Weighbridge): đồng bộ tín hiệu từ nhiều loadcell gắn dưới sàn cân, đảm bảo kết quả ổn định và chính xác.
-
Cân bồn và cân silo: hỗ trợ cân đo khối lượng chất lỏng hoặc nguyên liệu trong bồn chứa.
-
Cân định lượng (Batch Weighing): sử dụng trong dây chuyền trộn, chiết rót, hoặc đóng gói tự động.
-
Hệ thống đo lường công nghiệp: ứng dụng trong lĩnh vực sản xuất thực phẩm, hóa chất, vật liệu xây dựng và kho vận.
KPF Flintec giúp giảm thiểu nhiễu tín hiệu, đảm bảo kết quả đo chính xác ngay cả trong môi trường có độ ẩm cao, nhiệt độ thay đổi hoặc có nguy cơ sét đánh.
Đặc điểm nổi bật của Hộp Nối Tín Hiệu KPF Flintec
Trước khi lựa chọn hộp nối tín hiệu cho hệ thống cân, người dùng cần quan tâm đến các yếu tố như độ bền vật liệu, khả năng chống nước và tính ổn định tín hiệu. KPF Flintec sở hữu nhiều đặc điểm nổi bật giúp sản phẩm trở thành lựa chọn hàng đầu của các nhà máy và kỹ sư cân điện tử:
-
Vỏ nhựa polyester cao cấp: bền bỉ, chống ăn mòn, nhẹ nhưng chắc chắn.
-
Chuẩn bảo vệ IP66: chống bụi và nước tuyệt đối, phù hợp cho môi trường công nghiệp hoặc ngoài trời.
-
Kết nối đa loadcell: hỗ trợ 4, 6, 8 hoặc 10 loadcell song song – linh hoạt theo quy mô hệ thống.
-
Mạch bảo vệ chống sét (Surge Protection): đảm bảo an toàn tín hiệu và thiết bị khi có xung điện áp.
-
Cân chỉnh góc (Corner Adjustment): bằng điện trở, giúp cân bằng tải giữa các cảm biến.
-
Hỗ trợ thiết bị 4 hoặc 6 dây: cho phép bù sụt áp khi cáp dài.
-
Đấu nối bằng terminal vít siết (clamping terminals): thao tác nhanh, chắc chắn và dễ bảo trì.
-
Đường kính cáp tối đa 9mm: tương thích với đa số dây tín hiệu công nghiệp.
-
Tương thích với nhiều dòng loadcell: đặc biệt phù hợp với các model Flintec dùng trong cân xe tải và cân bồn.
Thông số kỹ thuật chi tiết Hộp Nối Tín Hiệu KPF Flintec
| Thông số kỹ thuật | Giá trị |
|---|
| Model |
KPF-4 / KPF-6 / KPF-8 / KPF-10 |
| Số lượng loadcell hỗ trợ |
4 / 6 / 8 / 10 loadcell song song |
| Vật liệu chế tạo |
Nhựa polyester cao cấp |
| Chuẩn bảo vệ môi trường |
IP66 (EN 60529) |
| Mạch bảo vệ chống sét |
Có (Surge Arrestor) |
| Cân chỉnh góc (Corner Trimming) |
Bằng điện trở (resistors) |
| Hỗ trợ loại loadcell |
4 dây hoặc 6 dây |
| Kiểu đấu nối |
Terminal dạng vít siết (clamping terminals) |
| Đường kính cáp tối đa |
9 mm |
| Số lượng đầu nối |
4–10 đầu vào (loadcell) + 1 đầu ra (indicator) |
| Nhiệt độ làm việc |
-20°C đến +65°C |

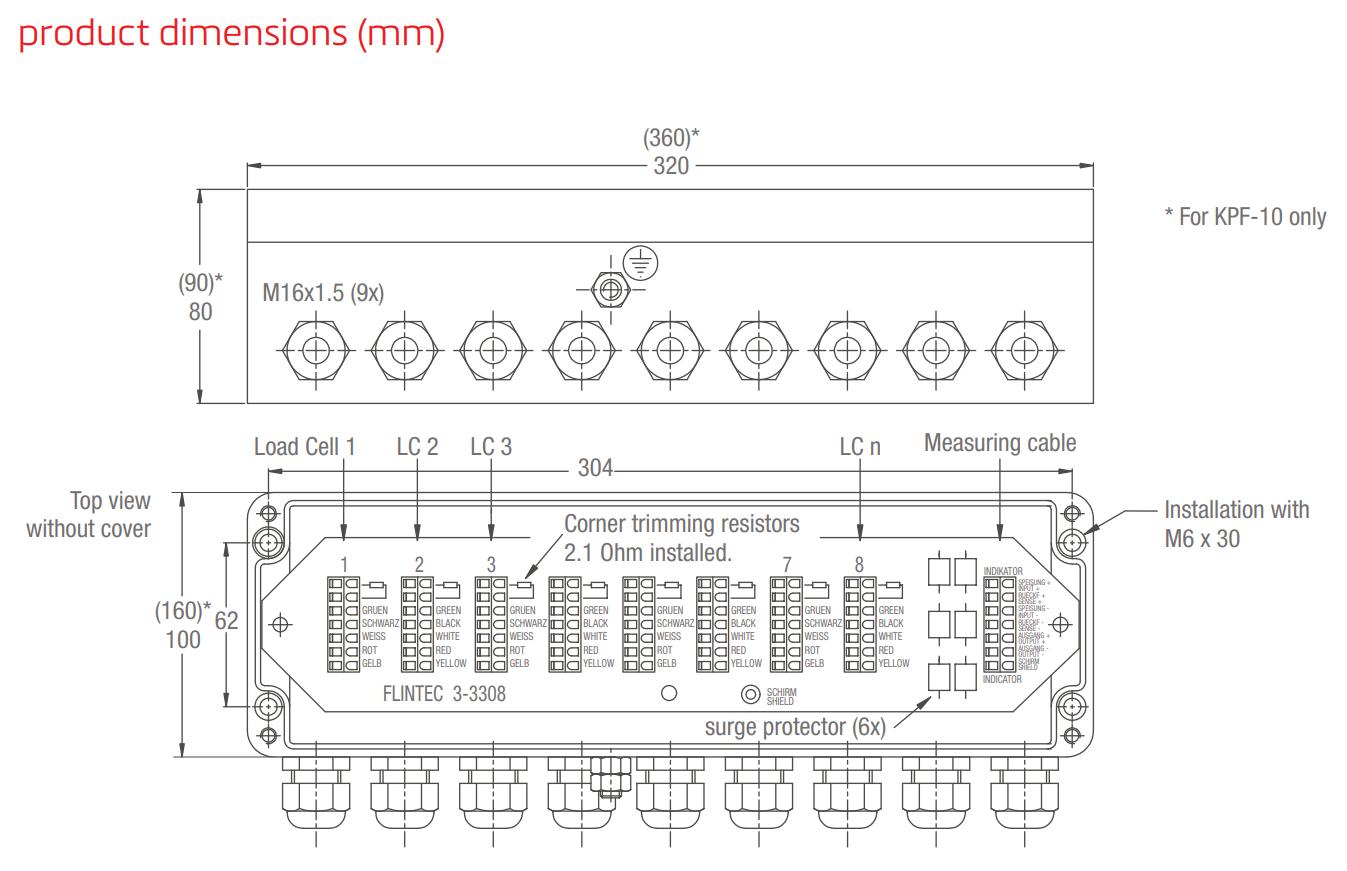

| Kích thước hộp (tham khảo) |
Phụ thuộc vào số loadcell, lớn hơn với KPF-10 |
| Tiêu chuẩn tuân thủ |
RoHS Compliant |
| Ứng dụng chính |
Cân xe tải, cân bồn, cân silo, cân công nghiệp ngoài trời |
| Xuất xứ |
Flintec – Germany |
Hướng dẫn đấu nối và sử dụng
Hộp nối KPF Flintec được thiết kế thân thiện với kỹ thuật viên, dễ dàng lắp đặt và bảo trì. Khi thực hiện đấu nối, cần chú ý các điểm sau:
-
Đảm bảo đầu xiết cáp (M16x1.5) được siết chặt và kín để duy trì chuẩn IP66.
-
Đấu dây đúng màu theo sơ đồ Flintec:
-
Nếu sử dụng 6 dây loadcell, kết nối thêm dây Sense (+/–) để giảm sai số do sụt áp.
-
Kiểm tra mối nối kỹ lưỡng trước khi cấp nguồn để tránh nhiễu hoặc sai lệch tín hiệu.
-
Khi lắp đặt ngoài trời, nên đặt hộp trong vị trí tránh ánh nắng trực tiếp để tăng tuổi thọ vật liệu.
Kết luận
Hộp Nối Tín Hiệu KPF Flintec là giải pháp lý tưởng cho các hệ thống cân điện tử đa loadcell cần độ chính xác cao, chống nước tốt và khả năng bảo vệ tín hiệu vượt trội. Với thiết kế chắc chắn, mạch chống sét tích hợp và hỗ trợ lên đến 10 loadcell, KPF giúp tối ưu hóa hi
