Trong các hệ thống cân điện tử sử dụng nhiều loadcell, việc nối kết tín hiệu giữa các cảm biến một cách chuẩn xác và đồng bộ là yếu tố quyết định độ ổn định và chính xác của toàn bộ hệ thống. Đó là lý do vì sao Hộp nối tín hiệu VKK1-4 HBM được sử dụng rộng rãi trong các ứng dụng cân công nghiệp, đặc biệt là cân bồn, cân sàn, cân silo và cân trạm trộn có từ 2 đến 4 cảm biến lực.
Sản phẩm đến từ thương hiệu nổi tiếng HBM (Hottinger Baldwin Messtechnik – Đức), chuyên cung cấp các giải pháp đo lường hàng đầu thế giới. VKK1-4 được thiết kế chuyên biệt để đảm bảo kết nối điện an toàn, khả năng bù lệch tải và khả năng chống nhiễu điện từ theo tiêu chuẩn quốc tế.
Thiết kế chắc chắn, tối ưu hóa hiệu suất kết nối và bảo vệ tín hiệu
Hộp nối VKK1-4 là thiết bị trung gian giúp kết nối song song tối đa 4 loadcell đến đầu cân hoặc bộ khuếch đại tín hiệu. Điều này giúp đảm bảo việc thu thập và xử lý tín hiệu cân được chính xác và đồng bộ hóa hoàn toàn.
-
Thân vỏ bằng hợp kim nhôm đúc sơn tĩnh điện màu xám RAL 7035, bền, chắc và chống va đập cơ học tốt.
-
Đạt tiêu chuẩn bảo vệ IP65, giúp ngăn ngừa bụi và nước bắn vào thiết bị, thích hợp dùng trong môi trường công nghiệp khắc nghiệt.
-
Thiết kế EMC-shielded (chống nhiễu điện từ) theo tiêu chuẩn EN 45501 và EN 61323 giúp bảo vệ tín hiệu khỏi ảnh hưởng của thiết bị điện xung quanh.

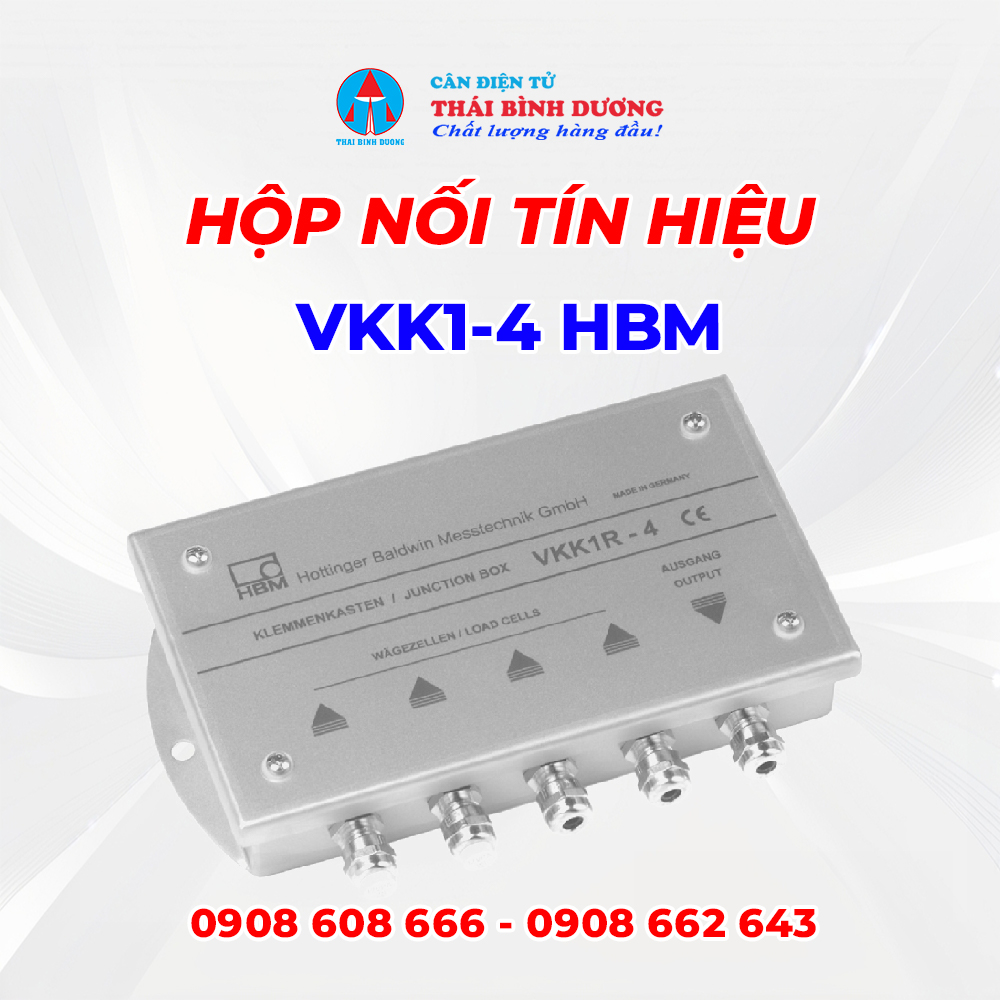

Ngoài ra, phiên bản VKK1R-4 còn được làm bằng thép không gỉ, thích hợp cho môi trường ẩm ướt, dễ ăn mòn như nhà máy thực phẩm, dược phẩm, hoặc khu vực ngoài trời.
Tính năng bù tải lệch – Tối ưu hóa độ chính xác của hệ thống cân
Một tính năng rất nổi bật của Hộp nối VKK1-4 HBM là khả năng bù tải lệch nhờ mạng điện trở tích hợp. Đây là yếu tố then chốt trong hệ thống cân có nhiều cảm biến đặt ở các vị trí khác nhau:
-
Bù lệch tải giúp đảm bảo các góc của bàn cân phản ứng đồng đều khi có vật nặng đặt lệch tâm.
-
Mỗi kênh kết nối có thể tinh chỉnh với 15 mức giá trị điện trở khác nhau (từ 0.39 đến 5.71 Ω).
-
Việc hiệu chỉnh bù lệch rất đơn giản: cân tải các góc → đọc giá trị hiệu chỉnh → chọn điện trở tương ứng.
Tính năng này đặc biệt hữu ích khi bạn cần hiệu chuẩn hệ thống cân lớn mà không cần phải can thiệp vào từng loadcell.
Thông số kỹ thuật Hộp Nối Tín Hiệu VKK1-4 HBM
| Thông số kỹ thuật | Giá trị |
|---|
| Model |
VKK1-4 |
| Số lượng loadcell kết nối |
Từ 2 đến 4 loadcell |
| Tín hiệu hỗ trợ |
Analog (Sense +/−, Excitation +/−, Signal +/−) |
| Mạng điện trở bù tải lệch |
Từ 0.39 Ω đến 5.71 Ω (15 bước điều chỉnh) |
| Nhiệt độ làm việc |
−20°C đến +85°C |
| Nhiệt độ lưu trữ |
−40°C đến +85°C |
| Điện áp cho phép tối đa |
18V |
| Khả năng chống nhiễu điện từ (EMI) |
- Trường điện từ: 10 V/m (26–1000 MHz)
- Burst: 1000V
- ESD: 6000V |
| Tiêu chuẩn bảo vệ |
IP65 theo EN 60529 (chống bụi, chống nước phun áp lực) |
| Vật liệu vỏ hộp |
Hợp kim nhôm đúc, sơn RAL 7035 (VKK1-4)
Thép không gỉ (VKK1R-4) |
| Đường kính cáp hỗ trợ |
4–6.5 mm |
| Tiết diện dây cáp tối đa |
1.5 mm² |
| Trọng lượng (xấp xỉ) |
VKK1-4: 1 kg
VKK1R-4: 1.5 kg |
| Cổng ra kết nối đầu cân |
1 ngõ ra tín hiệu tổng hợp |
Ứng dụng thực tế của hộp nối VKK1-4 HBM
Với tính năng bù tải thông minh, khả năng chống nhiễu và thiết kế đạt chuẩn công nghiệp, VKK1-4 là sự lựa chọn lý tưởng cho:
-
Hệ thống cân bồn, cân tank trong nhà máy chế biến
-
Cân sàn điện tử 4 loadcell
-
Cân silo, cân trạm trộn trong xây dựng hoặc hóa chất
-
Cân đóng bao, cân phối liệu cần độ chính xác cao
Kết luận
Hộp nối tín hiệu VKK1-4 HBM là thiết bị kết nối loadcell không thể thiếu trong các hệ thống cân điện tử công nghiệp hiện đại. Với thiết kế chuẩn công nghiệp, khả năng bù tải lệch hiệu quả và chống nhiễu tuyệt vời, VKK1-4 không chỉ tăng độ chính xác cho hệ thống cân mà còn kéo dài tuổi thọ toàn hệ thống. Nếu bạn đang cần giải pháp kết nối 4 cảm biến tải trong một hệ thống cân chuyên nghiệp, thì VKK1-4 là lựa chọn hàng đầu.
Quý khách có nhu cầu mua Hộp nối tín hiệu VKK1-4 HBM vui lòng liên hệ cân điện tử Thái Bình Dương để được tư vấn và báo giá sản phẩm miễn phí, nhanh và tốt nhất.
Hotline: 0908 608 666 Mr. Dũng - 0908 662 643 Mrs. Dung.
Chúng tôi rất hân hạnh khi được phục vụ quý khách!.
