Loadcell U2B HBM là cảm biến lực kéo nén chuyên dụng, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, thử nghiệm cơ khí, giám sát lực trong máy móc, kiểm tra lực trong dây chuyền sản xuất và các hệ thống công nghiệp cần độ chính xác ổn định. Với dải lực danh định từ 500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN đến 200kN, sản phẩm phù hợp cho nhiều bài toán đo lực từ tải nhỏ đến tải lớn.
Điểm nổi bật của Loadcell U2B HBM là thiết kế đo được cả lực kéo và lực nén, tích hợp khả năng bù lực ngang, chiều cao kết cấu thấp, vật liệu thép không gỉ và cấp bảo vệ IP67. Đây là những yếu tố quan trọng giúp cảm biến hoạt động ổn định trong môi trường công nghiệp, đặc biệt ở các ứng dụng mà lực tác động thực tế có thể không hoàn toàn lý tưởng.
Ngoài phiên bản thụ động mV/V truyền thống, Loadcell U2B HBM còn có thể cấu hình với bộ khuếch đại tích hợp để xuất tín hiệu 0-10V, 4-20mA hoặc IO-Link. Nhờ đó, sản phẩm dễ tích hợp với PLC, bộ điều khiển, hệ thống ghi dữ liệu và dây chuyền tự động hóa hiện đại.
Tóm tắt nhanh về Loadcell U2B HBM
Loadcell U2B HBM là cảm biến lực kéo nén bằng thép không gỉ, dải lực 500N đến 200kN, có bù lực ngang, cấp bảo vệ IP67 và thân đo hàn kín. Sản phẩm có phiên bản mV/V 6 dây hoặc tích hợp amplifier 0-10V, 4-20mA, IO-Link, phù hợp cho đo lực công nghiệp chính xác.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén.
- Dải lực danh định: 500N đến 200kN.
- Cấp chính xác: HBK class 0.2 hoặc 0.1 tùy dải lực.
- Vật liệu: thép không gỉ.
- Bảo vệ điểm đo: thân đo hàn kín.
- Cấp bảo vệ: IP67.
- Tín hiệu tiêu chuẩn: 2mV/V.
- Tùy chọn tín hiệu: 0-10V, 4-20mA, IO-Link.
- Kiểu đấu dây bản thụ động: mạch 6 dây.
- Ứng dụng: đo kéo nén, kiểm tra lực, máy thử lực, tự động hóa.
Loadcell U2B HBM là gì?
Loadcell U2B HBM là cảm biến lực dạng tensile/compressive force transducer, có nhiệm vụ chuyển đổi lực kéo hoặc lực nén thành tín hiệu điện để phục vụ đo lường, giám sát hoặc điều khiển. Đây là dòng cảm biến lực công nghiệp được dùng nhiều trong các hệ thống cần đo lực trực tiếp, không chỉ đơn thuần là cân khối lượng.
Khác với cảm biến lực nén chỉ đo theo một chiều, U2B có khả năng đo cả kéo và nén. Cảm biến được thiết kế với cơ cấu truyền lực qua ren trong và bulong ren, có thể kết hợp với các phụ kiện knuckle eye để tạo thành cụm đo lực linh hoạt. Điều này giúp U2B phù hợp với nhiều dạng kết cấu như kéo, treo, ép, nén, kiểm tra lực hoặc giám sát lực trong máy.
Loadcell U2B HBM thường được ứng dụng trong:
- Máy thử kéo nén vật liệu.
- Thiết bị kiểm tra lực trong sản xuất.
- Hệ thống giám sát lực ép, lực kéo.
- Đồ gá kiểm tra linh kiện.
- Dây chuyền lắp ráp tự động.
- Cơ cấu máy công nghiệp cần đo lực.
- Thiết bị R&D, phòng thí nghiệm.
- Hệ thống đo lực kết nối PLC.
Với dải lực đến 200kN, Loadcell U2B HBM phù hợp cho cả ứng dụng tải nhỏ, tải trung bình và các hệ thống đo lực công nghiệp có yêu cầu chịu tải lớn hơn.

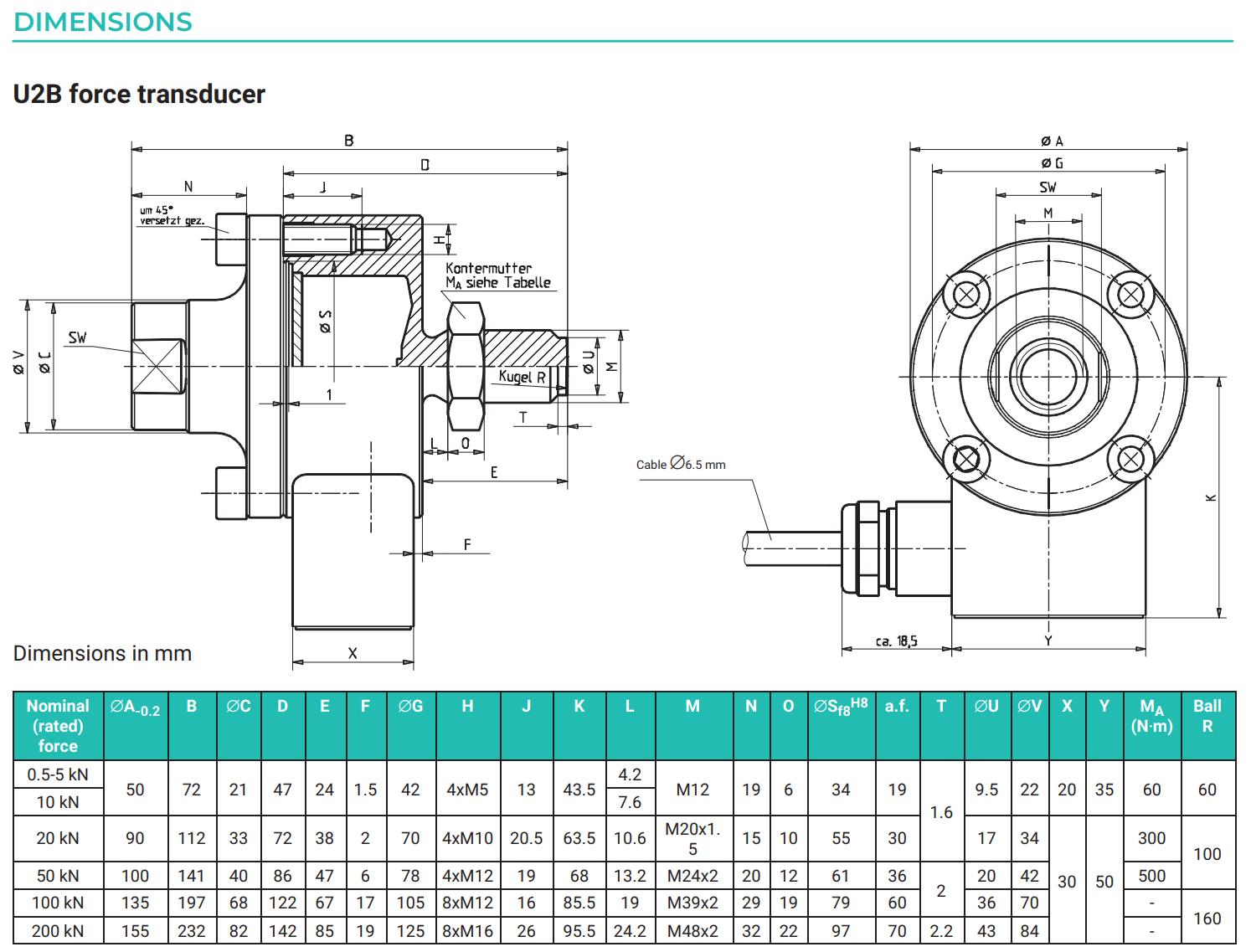

Cấu tạo và nguyên lý hoạt động của Loadcell U2B HBM
Loadcell U2B HBM có thiết kế thân đo chắc chắn, chiều cao thấp, vật liệu thép không gỉ và thân đo được hàn kín. Cấu trúc này giúp cảm biến bền hơn trong môi trường công nghiệp và hạn chế ảnh hưởng của bụi, ẩm hoặc tác động cơ học bên ngoài.
Cấu tạo cơ bản
Một Loadcell U2B HBM thường gồm các thành phần chính:
- Thân cảm biến lực bằng thép không gỉ: tiếp nhận lực kéo hoặc lực nén.
- Thân đo hàn kín: bảo vệ vùng đo và tăng độ bền trong môi trường công nghiệp.
- Cầu điện trở strain gauge: ghi nhận biến dạng rất nhỏ khi có lực tác động.
- Cáp kết nối 6 dây: dùng cho phiên bản thụ động không amplifier.
- Kết nối M12: có thể chọn cho bản thụ động hoặc bản tích hợp amplifier.
- Bộ khuếch đại tích hợp tùy chọn: hỗ trợ 0-10V, 4-20mA hoặc IO-Link.
- Ren kết nối lực: hỗ trợ lắp phụ kiện truyền lực, knuckle eyes hoặc cơ cấu gá chuyên dụng.
- TEDS tùy chọn: hỗ trợ nhận diện cảm biến khi không dùng amplifier.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U2B HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này được strain gauge ghi nhận và chuyển đổi thành tín hiệu điện tỷ lệ với lực tác động.
Ở phiên bản không tích hợp amplifier, tín hiệu đầu ra là 2mV/V và cần kết nối với bộ khuếch đại, bộ hiển thị hoặc thiết bị thu thập dữ liệu phù hợp. Ở phiên bản có amplifier, tín hiệu được xử lý ngay bên trong cảm biến và xuất ra dạng 0-10V, 4-20mA hoặc IO-Link. Điều này giúp việc tích hợp vào PLC và hệ thống tự động hóa trở nên thuận tiện hơn.
Bảng thông số kỹ thuật Loadcell U2B HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U2B HBM |
| Loại cảm biến |
Tensile/compressive force transducer |
| Ứng dụng |
Đo lực kéo, lực nén, đo tĩnh và đo động |
| Dải lực danh định |
500N, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN, 100kN, 200kN |
| Cấp chính xác |
HBK class 0.2 hoặc 0.1 tùy dải lực |
| Độ lặp lại |
0.1% |
| Độ trễ tại 0.5 Fnom |
0.2% hoặc 0.15% |
| Độ không tuyến tính |
0.2% hoặc 0.1% |
| Độ creep 30 phút |
0.06% |
| Ảnh hưởng lực ngang |
0.1% tại 10% Fnom |
| Tín hiệu danh định bản thụ động |
2mV/V |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 6 dây |
| Tùy chọn tín hiệu |
0-10V, 4-20mA, IO-Link |
| Cấp bảo vệ |
IP67 |
| Vật liệu phần tử đàn hồi |
Thép không gỉ |
| Bảo vệ điểm đo |
Thân đo hàn kín |
| Nhiệt độ danh định |
-10°C đến +70°C với bản thụ động |
| Nhiệt độ vận hành bản thụ động |
-30°C đến +85°C |
| Nhiệt độ vận hành bản VA1/VA2 |
-20°C đến +60°C |
| Nhiệt độ vận hành bản VAIO |
-10°C đến +60°C |
| Lực vận hành tối đa |
130% hoặc 150% Fnom tùy dải lực |
| Lực phá hủy |
>300% Fnom |
| Tần số tự nhiên |
4kHz đến 17.5kHz tùy dải lực |
| Tính năng đặc biệt |
Bù lực ngang, chiều cao thấp, cấu hình amplifier tùy chọn |
Bảng thông số cho thấy U2B HBM là dòng cảm biến lực kéo nén có độ bền cao, phù hợp với các ứng dụng cần dữ liệu lực ổn định, khả năng chịu tải tốt và tích hợp linh hoạt trong hệ thống đo lường công nghiệp.
Bảng mã model Loadcell U2B HBM
| Mã sản phẩm |
Dải lực đo |
| 1-U2B/500N |
500N |
| 1-U2B/1KN |
1kN |
| 1-U2B/2KN |
2kN |
| 1-U2B/5KN |
5kN |
| 1-U2B/10KN |
10kN |
| 1-U2B/20KN |
20kN |
| 1-U2B/50KN |
50kN |
| 1-U2B/100KN |
100kN |
| 1-U2B/200KN |
200kN |
Các mã tiêu chuẩn thường là preferred types, thường có cáp cố định theo chiều dài 3m, 6m hoặc 12m tùy dải lực, đầu dây tự do, không TEDS và không amplifier. Ngoài ra, khách hàng có thể đặt cấu hình K-U2B với nhiều tùy chọn như đầu nối M12, cáp cố định, TEDS, amplifier 0-10V, 4-20mA hoặc IO-Link.
Tùy chọn tín hiệu của Loadcell U2B HBM
Phiên bản mV/V tiêu chuẩn
Phiên bản không tích hợp amplifier xuất tín hiệu 2mV/V, sử dụng mạch 6 dây. Đây là lựa chọn phù hợp cho các hệ thống đã có bộ khuếch đại đo lực, bộ hiển thị lực hoặc thiết bị thu thập dữ liệu chuyên dụng.
Phiên bản VA1 0-10V
Phiên bản tích hợp amplifier VA1 xuất tín hiệu 0-10V, tín hiệu zero là 5V và tín hiệu danh định là 5V. Đây là cấu hình phù hợp cho các PLC hoặc bộ điều khiển có ngõ vào analog voltage, đặc biệt khi cần đo hai chiều kéo nén.
Phiên bản VA2 4-20mA
Phiên bản VA2 xuất tín hiệu 4-20mA, tín hiệu zero là 12mA và tín hiệu danh định là 8mA. Tín hiệu dòng phù hợp với môi trường công nghiệp cần truyền tín hiệu ổn định, chống nhiễu tốt hơn trong khoảng cách xa.
Phiên bản VAIO IO-Link
Phiên bản VAIO hỗ trợ IO-Link COM3, Class A, chu kỳ tối thiểu 0.9ms, tốc độ lấy mẫu nội bộ 40.000 mẫu/giây và tần số cắt 4kHz. Ngoài ra, VAIO còn có bộ lọc low-pass tùy chỉnh, 2 công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak và cảnh báo vượt lực hoặc vượt nhiệt độ.
Ưu điểm nổi bật của Loadcell U2B HBM
Đo được cả lực kéo và lực nén
Ưu điểm quan trọng của Loadcell U2B HBM là khả năng đo hai chiều lực kéo và lực nén. Điều này giúp cảm biến phù hợp với các máy thử lực, thiết bị kiểm tra cơ khí, hệ thống đo lực trong đồ gá và dây chuyền sản xuất.
Tích hợp bù lực ngang
U2B có khả năng bù lực ngang, giúp giảm ảnh hưởng khi lực tác động không hoàn toàn theo phương lý tưởng. Đây là lợi thế lớn trong môi trường công nghiệp, nơi điều kiện lắp đặt và truyền lực thường chịu tác động từ rung động, lệch tâm hoặc cơ cấu gá.
Chiều cao kết cấu thấp
Thiết kế thấp giúp Loadcell U2B HBM dễ tích hợp vào các máy móc có không gian hạn chế. Đây là ưu điểm quan trọng khi lắp vào đồ gá, máy thử, cơ cấu kiểm tra lực hoặc hệ thống cải tiến từ thiết bị cũ.
Vật liệu thép không gỉ, IP67
Thân cảm biến bằng thép không gỉ, điểm đo hàn kín và cấp bảo vệ IP67 giúp sản phẩm có độ bền cao. Cảm biến phù hợp với môi trường công nghiệp có bụi, độ ẩm hoặc yêu cầu vận hành liên tục.
Nhiều cấu hình đầu ra
U2B có thể dùng dạng mV/V, 0-10V, 4-20mA hoặc IO-Link. Nhờ đó, người dùng có thể chọn cấu hình phù hợp với hệ thống đo truyền thống, PLC analog hoặc dây chuyền tự động hóa thông minh.
Ứng dụng thực tế của Loadcell U2B HBM
Loadcell U2B HBM được sử dụng trong đo lực kéo nén, máy thử lực, thiết bị kiểm tra cơ khí, giám sát lực trong dây chuyền, đồ gá sản xuất và các hệ thống tự động hóa. Với dải lực 500N đến 200kN, bù lực ngang, IP67 và tùy chọn IO-Link, sản phẩm phù hợp cho nhiều ngành công nghiệp.
Ứng dụng phổ biến gồm:
- Máy thử kéo nén vật liệu.
- Đồ gá kiểm tra lực trong sản xuất.
- Thiết bị kiểm tra linh kiện.
- Máy ép, cơ cấu nén và cơ cấu kéo.
- Giám sát lực trong máy móc.
- Hệ thống kiểm tra lực lắp ráp.
- Dây chuyền tự động hóa kết nối PLC.
- Thiết bị R&D và phòng thí nghiệm.
- Hệ thống đo lực trong ngành cơ khí.
- Ứng dụng đo lực động tốc độ cao.
Trong các ứng dụng này, cảm biến cần có độ ổn định, độ cứng và khả năng chịu lực tốt. Loadcell U2B HBM đáp ứng tốt nhờ thiết kế công nghiệp, dải tải rộng và nhiều tùy chọn tín hiệu.
Cách lựa chọn Loadcell U2B HBM phù hợp
Để chọn đúng Loadcell U2B HBM, người dùng cần xác định dải lực, kiểu tín hiệu đầu ra, phương án kết nối, phụ kiện truyền lực và điều kiện môi trường.
Chọn đúng dải lực
Dải lực cần chọn phải cao hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 8kN, model 10kN có thể phù hợp. Nếu hệ thống có tải động, rung động hoặc va đập, nên chọn biên an toàn lớn hơn.
Chọn tín hiệu đầu ra phù hợp
Nếu hệ thống có bộ khuếch đại, có thể chọn bản mV/V. Nếu cần kết nối PLC analog, có thể chọn VA1 0-10V hoặc VA2 4-20mA. Nếu muốn truyền dữ liệu số, giám sát trạng thái và cảnh báo thông minh, nên chọn VAIO IO-Link.
Kiểm tra TEDS
TEDS chỉ sử dụng cho cảm biến không có amplifier module. Nếu chọn bản VA1, VA2 hoặc VAIO, tùy chọn TEDS sẽ không khả dụng. Người dùng cần xác định trước hệ thống đo để chọn đúng cấu hình.
Chọn kiểu kết nối điện
U2B có thể chọn cáp cố định, đầu nối M12 4 pin, M12 8 pin hoặc các đầu nối như D-Sub, D-Sub-HD, MS3106PEMV, CON P1016 tùy cấu hình. Chọn đúng kết nối giúp giảm thời gian lắp đặt và tránh lỗi tương thích.
Chọn phụ kiện knuckle eyes
Nếu cần đo lực kéo nén linh hoạt, nên sử dụng phụ kiện ZGOW và ZGUW phù hợp với từng dải lực. Phụ kiện này giúp truyền lực ổn định hơn, giảm ảnh hưởng của lệch tâm và hỗ trợ lắp đặt chính xác.
Lưu ý khi lắp đặt và sử dụng Loadcell U2B HBM
Để Loadcell U2B HBM hoạt động chính xác và bền bỉ, cần lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Không để lực lệch tâm, mô-men xoắn hoặc lực ngang vượt mức cho phép.
- Không vượt quá lực vận hành tối đa và lực giới hạn.
- Sử dụng knuckle eyes phù hợp nếu cần truyền lực linh hoạt.
- Bề mặt gá cần chắc chắn, phẳng và đủ độ cứng.
- Siết ren, bulong theo đúng mô-men khuyến nghị.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Với bản VA1, VA2, VAIO cần kiểm tra nguồn cấp 19-30V.
- Với bản IO-Link, cần kiểm tra IO-Link master và firmware phù hợp.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi zero, giảm sai số do lực ngang và kéo dài tuổi thọ trong môi trường công nghiệp.
Báo giá Loadcell U2B HBM
Giá Loadcell U2B HBM phụ thuộc vào dải lực, kiểu kết nối, chiều dài cáp, tùy chọn TEDS, amplifier tích hợp, firmware IO-Link, phụ kiện knuckle eyes và số lượng đặt mua. Các model từ 500N đến 200kN có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-U2B hoặc cấu hình tùy chọn K-U2B.
- Cáp cố định hoặc đầu nối M12.
- Có hoặc không có TEDS.
- Có hoặc không có amplifier tích hợp.
- Tín hiệu 0-10V, 4-20mA hoặc IO-Link.
- Phụ kiện ZGOW, ZGUW, cáp KAB168 hoặc dây tiếp địa.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, chứng từ hoặc tài liệu kỹ thuật.
- Nhu cầu tư vấn lắp đặt, hiệu chuẩn và tích hợp hệ thống.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, tín hiệu mong muốn, kiểu kết nối, môi trường sử dụng, ảnh cảm biến cũ nếu thay thế và yêu cầu kết nối với PLC hoặc bộ đo.
Địa chỉ mua Loadcell U2B HBM uy tín
Khi mua Loadcell U2B HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U2B, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, tín hiệu, đầu nối, TEDS, amplifier hoặc phụ kiện truyền lực khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, kiểm tra lực, tự động hóa.
- Hỗ trợ chọn tín hiệu 0-10V, 4-20mA hoặc IO-Link phù hợp.
- Hỗ trợ chọn phụ kiện ZGOW, ZGUW và cáp kết nối.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U2B HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, kiểm tra lực, thử nghiệm cơ khí, đồ gá sản xuất, máy ép, máy kéo và hệ thống tự động hóa cần cảm biến lực chính xác, bền bỉ và dễ tích hợp. Với dải lực từ 500N đến 200kN, khả năng bù lực ngang, cấp bảo vệ IP67, vật liệu thép không gỉ, thân đo hàn kín và tùy chọn tín hiệu mV/V, 0-10V, 4-20mA, IO-Link, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực hiện đại.
Việc chọn đúng model Loadcell U2B HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực kéo nén, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, kiểu kết nối, phụ kiện truyền lực và điều kiện môi trường để chọn sản phẩm phù hợp.
Quý khách cần mua Loadcell U2B HBM chính hãng, đúng model, giá cạnh tranh, hãy liên hệ ngay Cân Điện Tử Thái Bình Dương để được tư vấn kỹ thuật và báo giá nhanh.
Cân Điện Tử Thái Bình Dương cam kết:
- Hàng chính hãng, thông số rõ ràng.
- Tư vấn kỹ thuật tận tâm.
- Giá cạnh tranh.
- Giao hàng nhanh.
- Hỗ trợ khách hàng cá nhân, phòng thí nghiệm, nhà xưởng và doanh nghiệp.
Hotline: 0908 608 666 – 0908 662 643
