Loadcell U9C HBM là cảm biến lực kéo nén chuyên dụng, được thiết kế cho các ứng dụng đo lực tĩnh, đo lực động, kiểm tra lực trong máy móc, thử nghiệm cơ khí, giám sát lực trong dây chuyền sản xuất và các hệ thống tự động hóa cần độ chính xác ổn định. Với dải lực danh định từ 50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN đến 50kN, sản phẩm phù hợp cho nhiều nhu cầu đo lực từ tải rất nhỏ đến tải trung bình.
Điểm nổi bật của Loadcell U9C HBM là khả năng đo được cả lực kéo và lực nén, cấp chính xác HBK 0.2, cấp bảo vệ IP67, vật liệu không gỉ, độ cứng cao và phù hợp cho các nhiệm vụ đo động. Sản phẩm có cáp PUR phù hợp drag chain, chống chịu tốt với phần lớn dầu và vật liệu vận hành thông dụng, giúp làm việc hiệu quả trong môi trường công nghiệp.
Ngoài tín hiệu mV/V tiêu chuẩn, Loadcell U9C HBM còn có thể cấu hình thành chuỗi đo hoàn chỉnh với inline amplifier để xuất tín hiệu 0-10V, 4-20mA hoặc IO-Link. Nhờ đó, sản phẩm dễ tích hợp với PLC, bộ điều khiển, thiết bị ghi dữ liệu hoặc hệ thống tự động hóa hiện đại.
Tóm tắt nhanh về Loadcell U9C HBM
Loadcell U9C HBM là cảm biến lực kéo nén, có dải lực từ 50N đến 50kN, cấp chính xác HBK 0.2, tín hiệu danh định 1mV/V, cấp bảo vệ IP67 và tùy chọn inline amplifier cho tín hiệu 0-10V, 4-20mA hoặc IO-Link. Sản phẩm phù hợp cho đo lực tĩnh, động và kiểm tra lực trong công nghiệp.
Thông tin nổi bật:
- Loại sản phẩm: cảm biến lực kéo nén.
- Dải lực danh định: 50N đến 50kN.
- Cấp chính xác: HBK accuracy class 0.2.
- Tín hiệu tiêu chuẩn: 1mV/V.
- Tùy chọn tín hiệu: 0-10V, 4-20mA, IO-Link.
- Cấp bảo vệ: IP67.
- Vật liệu phần tử đàn hồi: thép.
- Vật liệu bọc kín: silicone.
- Cáp: PUR, mạch 4 dây.
- Ứng dụng: đo kéo nén, kiểm tra lực, máy thử lực, tự động hóa.
Loadcell U9C HBM là gì?
Loadcell U9C HBM là cảm biến lực dùng để chuyển đổi lực kéo hoặc lực nén thành tín hiệu điện. Sản phẩm thuộc nhóm force transducer, phù hợp cho các ứng dụng cần đo lực trực tiếp thay vì chỉ cân khối lượng thông thường.
Khác với dòng C9C chủ yếu dùng cho lực nén, U9C được thiết kế để đo hai chiều lực kéo và lực nén. Cảm biến có cơ cấu truyền lực qua bulong ren, dễ kết hợp với knuckle eyes để tạo thành hệ thống đo lực linh hoạt trong các cơ cấu kéo, nén, treo, ép hoặc kiểm tra lực.
Loadcell U9C HBM thường được ứng dụng trong:
- Máy kiểm tra lực kéo nén.
- Thiết bị thử nghiệm cơ khí.
- Đồ gá kiểm tra lực trong sản xuất.
- Máy ép, cơ cấu nén, cơ cấu kéo.
- Hệ thống giám sát lực trong dây chuyền.
- Robot và thiết bị tự động hóa.
- Thiết bị R&D, phòng thí nghiệm.
- Hệ thống đo lực kết nối PLC.
Với dải lực từ 50N đến 50kN, U9C có thể dùng cho cả các phép đo lực nhỏ trong kiểm tra linh kiện lẫn các ứng dụng tải cao hơn trong máy móc công nghiệp.
Cấu tạo và nguyên lý hoạt động của Loadcell U9C HBM
Loadcell U9C HBM có thiết kế dạng cảm biến lực kéo nén, thân đo nhỏ gọn, cáp kết nối 4 dây và điểm truyền lực thông qua bulong ren. Thiết kế này giúp cảm biến dễ tích hợp vào nhiều cơ cấu máy khác nhau.
Cấu tạo cơ bản
Một Loadcell U9C HBM thường gồm các bộ phận chính:
- Thân cảm biến lực: tiếp nhận lực kéo hoặc lực nén.
- Phần tử đàn hồi bằng thép: tạo biến dạng đo lường khi có lực tác động.
- Cầu điện trở strain gauge: ghi nhận biến dạng và chuyển đổi thành tín hiệu điện.
- Cáp PUR 4 dây: truyền tín hiệu về bộ đo hoặc bộ khuếch đại.
- Ren kết nối lực: dùng để lắp bulong, khớp nối hoặc knuckle eyes.
- Vật liệu bọc kín silicone: hỗ trợ bảo vệ cảm biến trong môi trường làm việc.
- Tùy chọn inline amplifier: chuyển đổi tín hiệu sang 0-10V, 4-20mA hoặc IO-Link.
- Tùy chọn TEDS: hỗ trợ nhận diện cảm biến khi dùng cấu hình phù hợp.
Nguyên lý hoạt động
Khi lực kéo hoặc lực nén tác động lên Loadcell U9C HBM, phần tử đàn hồi bên trong cảm biến sẽ biến dạng rất nhỏ. Sự biến dạng này làm thay đổi điện trở của strain gauge. Mạch cầu đo chuyển đổi sự thay đổi đó thành tín hiệu điện tỷ lệ với lực tác động.
Ở phiên bản tiêu chuẩn, cảm biến xuất tín hiệu mV/V và cần kết nối với bộ khuếch đại hoặc thiết bị đo phù hợp. Ở phiên bản có inline amplifier, tín hiệu có thể được chuyển đổi thành 0-10V, 4-20mA hoặc IO-Link, giúp tích hợp thuận tiện hơn với PLC và hệ thống tự động hóa.
Bảng thông số kỹ thuật Loadcell U9C HBM
| Thông số | Giá trị |
|---|
| Tên sản phẩm |
Loadcell U9C HBM |
| Loại cảm biến |
Tensile/compressive force transducer |
| Ứng dụng |
Đo lực kéo, lực nén, đo tĩnh và đo động |
| Dải lực danh định |
50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN, 50kN |
| Cấp chính xác |
HBK accuracy class 0.2 |
| Độ lặp lại |
< 0.2% |
| Độ trễ |
< 0.2% |
| Độ không tuyến tính |
< 0.2% |
| Độ creep 30 phút |
< 0.2% hoặc < 0.1% tùy dải lực |
| Tín hiệu danh định |
1mV/V |
| Sai số độ nhạy |
< ±1% khi kéo, < ±2% khi nén |
| Sai khác độ nhạy kéo/nén |
< 2% |
| Điện áp kích thích |
0.5V đến 12V |
| Điện áp tham chiếu |
5V |
| Kiểu đấu dây |
Mạch 4 dây |
| Cấp bảo vệ |
IP67 |
| Vật liệu phần tử đàn hồi |
Thép |
| Vật liệu bọc kín |
Silicone |
| Cáp |
PUR insulation, mạch 4 dây |
| Chiều dài cáp |
1.5m, 3m, 5m, 6m, 7m, 12m |
| Nhiệt độ danh định |
-10°C đến +70°C |
| Nhiệt độ vận hành |
-30°C đến +85°C |
| Nhiệt độ lưu trữ |
-30°C đến +85°C |
| Tải vận hành tối đa |
200% Fnom hoặc 150% Fnom tùy dải lực |
| Lực giới hạn |
>200% Fnom hoặc >150% Fnom tùy dải lực |
| Lực phá hủy |
>400% Fnom |
| Tần số cộng hưởng cơ bản |
6.5kHz đến 15.9kHz tùy dải lực |
| Trọng lượng |
Khoảng 75g, 100g hoặc 400g tùy dải lực |
Bảng thông số cho thấy U9C HBM là dòng cảm biến lực kéo nén nhỏ gọn, có độ cứng cao, phù hợp với các ứng dụng đo lực nhanh, kiểm tra lực lặp lại và tích hợp trong máy móc công nghiệp.
Bảng mã model Loadcell U9C HBM
| Mã sản phẩm |
Dải lực đo |
| 1-U9C/50N |
50N |
| 1-U9C/100N |
100N |
| 1-U9C/200N |
200N |
| 1-U9C/0.5KN |
0.5kN |
| 1-U9C/1KN |
1kN |
| 1-U9C/2KN |
2kN |
| 1-U9C/5KN |
5kN |
| 1-U9C/10KN |
10kN |
| 1-U9C/20KN |
20kN |
| 1-U9C/50KN |
50kN |
Các mã tiêu chuẩn thường là preferred types, có thể giao nhanh hơn, thường dùng cáp 1.5m, đầu dây tự do, không TEDS và không firmware. Ngoài ra, khách hàng có thể đặt cấu hình K-U9C với nhiều tùy chọn như chiều dài cáp, đầu nối, inline amplifier, TEDS và firmware IO-Link.
Tùy chọn tín hiệu và bộ khuếch đại của Loadcell U9C HBM
Phiên bản mV/V tiêu chuẩn
Phiên bản tiêu chuẩn của Loadcell U9C HBM xuất tín hiệu mV/V. Đây là lựa chọn phù hợp nếu hệ thống đã có bộ khuếch đại đo lực, bộ hiển thị lực, thiết bị thu thập dữ liệu hoặc đầu đo chuyên dụng.
Phiên bản VA1 0-10V
Khi dùng inline amplifier VA1, cảm biến có thể xuất tín hiệu điện áp 0-10V. Tín hiệu zero là 5V, phù hợp với ứng dụng đo hai chiều kéo nén, trong đó điểm giữa thể hiện trạng thái không tải.
Phiên bản VA2 4-20mA
Với inline amplifier VA2, cảm biến xuất tín hiệu dòng 4-20mA. Tín hiệu zero là 12mA, phù hợp cho đo kéo nén hai chiều trong môi trường công nghiệp cần tín hiệu ổn định, chống nhiễu tốt và truyền xa hơn.
Phiên bản VAIO IO-Link
Phiên bản VAIO hỗ trợ IO-Link COM3, Class A, chu kỳ tối thiểu 0.9ms, tốc độ lấy mẫu nội bộ 40.000 mẫu/giây và tần số cắt 4kHz. Phiên bản này có 2 công tắc giới hạn, bộ nhớ giá trị đỉnh, peak-to-peak, cảnh báo vượt lực và cảnh báo nhiệt độ, phù hợp với hệ thống tự động hóa hiện đại.
Ưu điểm nổi bật của Loadcell U9C HBM
Đo được cả lực kéo và lực nén
Ưu điểm quan trọng nhất của Loadcell U9C HBM là khả năng đo hai chiều lực kéo và lực nén. Điều này giúp sản phẩm linh hoạt hơn trong các ứng dụng kiểm tra lực, máy thử kéo nén, giám sát lực trong cơ cấu máy hoặc dây chuyền tự động.
Thiết kế nhỏ gọn, dễ tích hợp

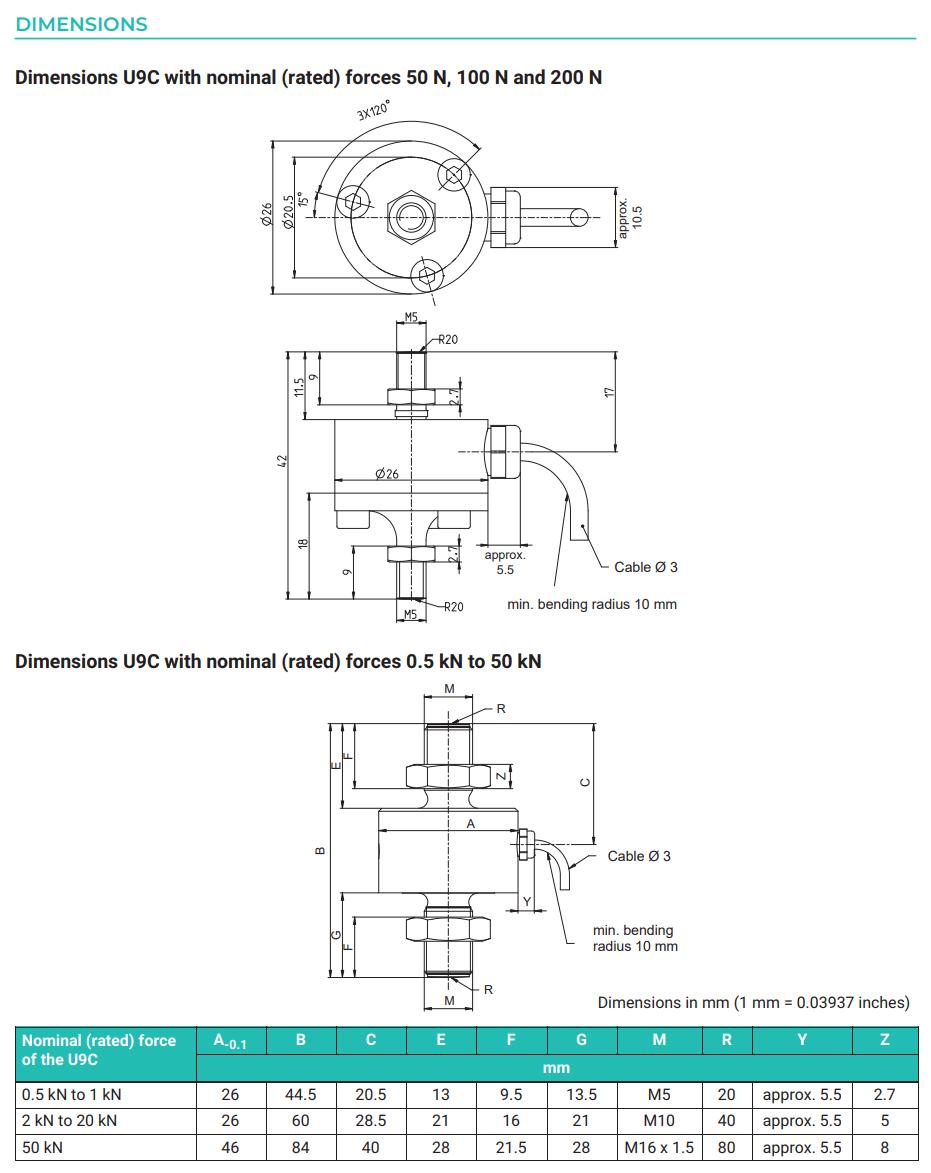

U9C có kết cấu nhỏ, phù hợp cho không gian máy hạn chế. Dòng 50N đến 200N có thiết kế rất gọn, trong khi các dải 0.5kN đến 50kN sử dụng kết cấu ren và khớp nối phù hợp cho tải lớn hơn.
Phù hợp cho đo lực động
Loadcell U9C HBM có độ cứng cao và tần số cộng hưởng tốt, phù hợp cho các nhiệm vụ đo động, kiểm tra nhanh hoặc giám sát lực trong quá trình vận hành liên tục.
Cáp bền, phù hợp drag chain
Cáp PUR của U9C phù hợp drag chain và chống chịu tốt với hầu hết dầu và vật liệu vận hành thông dụng. Đây là lợi thế lớn trong máy tự động, robot, cơ cấu chuyển động hoặc dây chuyền sản xuất.
Nhiều tùy chọn kết nối
Người dùng có thể chọn đầu dây tự do, Sub-D 15 pin, MS3106PEMV, Sub-HD 15 pin, M12 8 pin hoặc inline amplifier. Điều này giúp Loadcell U9C HBM dễ tích hợp với nhiều hệ thống đo cũ và mới.
Ứng dụng thực tế của Loadcell U9C HBM
Loadcell U9C HBM được sử dụng trong đo lực kéo nén, máy kiểm tra lực, thiết bị thử nghiệm, đồ gá sản xuất, robot, dây chuyền lắp ráp và các hệ thống tự động hóa. Với dải lực 50N đến 50kN, IP67 và tùy chọn 0-10V, 4-20mA, IO-Link, sản phẩm phù hợp cho nhiều ngành công nghiệp.
Ứng dụng phổ biến gồm:
- Máy thử kéo nén vật liệu.
- Thiết bị kiểm tra lực linh kiện.
- Đồ gá đo lực trong lắp ráp.
- Máy ép nhỏ, máy kéo, cơ cấu nén.
- Kiểm tra lực tiếp xúc.
- Giám sát lực trong máy móc.
- Robot và thiết bị tự động hóa.
- Thiết bị R&D trong phòng thí nghiệm.
- Hệ thống đo lực kết nối PLC.
- Dây chuyền sản xuất cần đo lực hai chiều.
Trong các ứng dụng này, cảm biến cần vừa nhỏ gọn vừa có khả năng phản hồi nhanh và ổn định. U9C HBM đáp ứng tốt nhờ thiết kế kéo nén, độ cứng cao, cáp bền và khả năng cấu hình tín hiệu linh hoạt.
Cách lựa chọn Loadcell U9C HBM phù hợp
Để chọn đúng Loadcell U9C HBM, người dùng cần xác định dải lực, kiểu tín hiệu đầu ra, chiều dài cáp, kiểu đầu nối, phụ kiện truyền lực và yêu cầu tích hợp hệ thống.
Chọn đúng dải lực
Dải lực cần chọn phải cao hơn lực làm việc thực tế và có hệ số an toàn phù hợp. Nếu ứng dụng đo lực tối đa khoảng 800N, model 1kN có thể phù hợp. Nếu có tải động, va đập hoặc lực phát sinh bất thường, nên chọn biên an toàn lớn hơn.
Chọn tín hiệu đầu ra phù hợp
Nếu hệ thống đã có bộ khuếch đại, bản mV/V tiêu chuẩn là lựa chọn phù hợp. Nếu cần kết nối PLC analog, có thể chọn VA1 0-10V hoặc VA2 4-20mA. Nếu cần truyền dữ liệu số, giám sát trạng thái và cảnh báo thông minh, nên chọn VAIO IO-Link.
Kiểm tra chiều dài cáp
U9C có nhiều tùy chọn cáp như 1.5m, 3m, 5m, 6m, 7m và 12m. Tất cả chiều dài cáp có thể kết hợp với các kiểu đầu nối. Riêng phiên bản inline amplifier VA1, VA2, VAIO chỉ kết hợp với cáp 1.5m hoặc 3m.
Xem xét TEDS
TEDS chỉ có thể đặt cùng tùy chọn đầu nối, không kết hợp với đầu dây tự do. Ngoài ra, TEDS không có sẵn cho các measurement chain dùng inline amplifier.

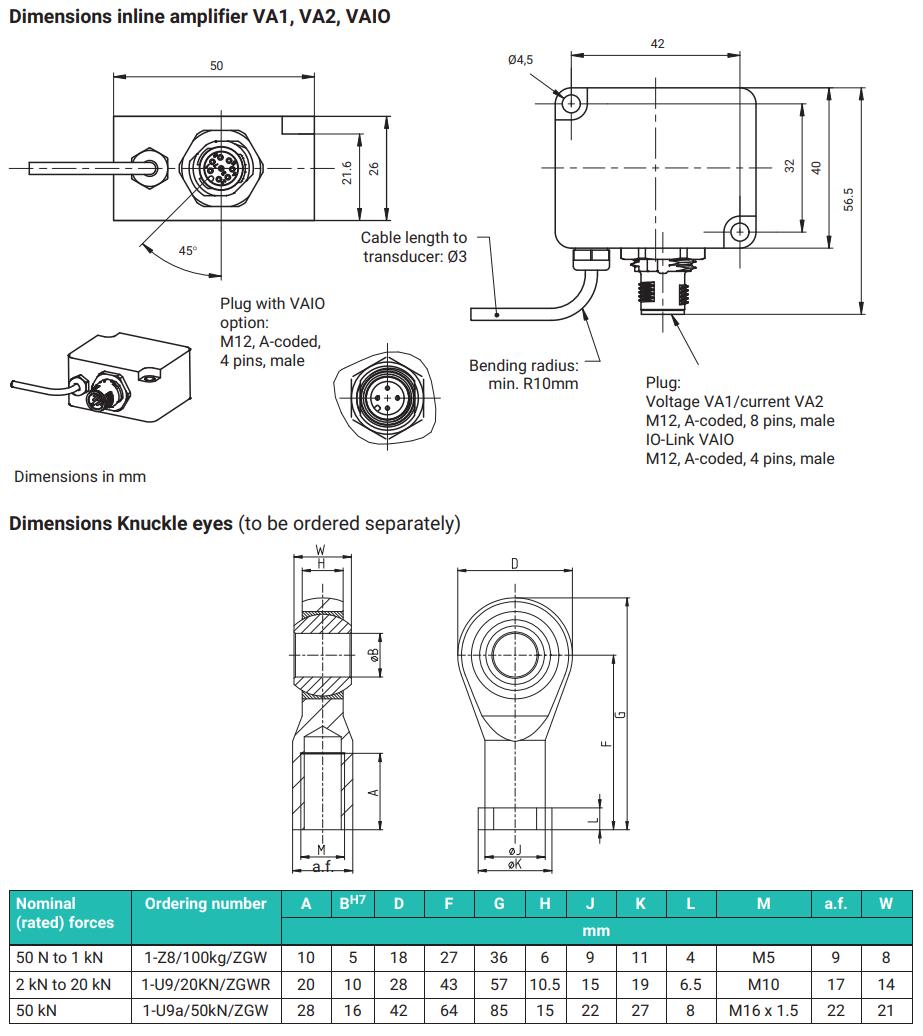

Chọn phụ kiện knuckle eyes
Với lực 50N đến 1kN, có thể dùng knuckle eye mã 1-Z8/100kg/ZGW. Với dải 2kN đến 20kN, dùng 1-U9/20KN/ZGWR. Với 50kN, dùng 1-U9a/50kN/ZGW. Phụ kiện này giúp truyền lực kéo nén ổn định hơn và giảm sai số do lắp đặt.
Lưu ý khi lắp đặt và sử dụng Loadcell U9C HBM
Để Loadcell U9C HBM hoạt động chính xác và bền bỉ, cần lắp đặt đúng kỹ thuật. Một số lưu ý quan trọng gồm:
- Lắp cảm biến đúng phương chịu lực kéo hoặc nén.
- Bề mặt và phụ kiện lắp đặt cần chắc chắn.
- Không để lực lệch tâm, mô-men xoắn hoặc lực ngang vượt mức cho phép.
- Không vượt quá tải vận hành và lực giới hạn.
- Sử dụng knuckle eyes phù hợp nếu cần truyền lực linh hoạt.
- Bảo vệ cáp khỏi kéo căng, gập gãy hoặc nhiễu điện.
- Tuân thủ bán kính uốn cáp tối thiểu.
- Không hàn điện gần cảm biến khi chưa tháo hoặc bảo vệ thiết bị.
- Hiệu chuẩn hệ thống sau khi lắp mới hoặc thay thế.
- Với bản VA1, VA2, VAIO cần kiểm tra nguồn cấp 19-30V.
- Với bản IO-Link, cần kiểm tra IO-Link master và firmware phù hợp.
Lắp đặt đúng giúp cảm biến duy trì độ chính xác, hạn chế trôi zero, giảm sai số do lệch tâm và kéo dài tuổi thọ trong môi trường công nghiệp.
Báo giá Loadcell U9C HBM
Giá Loadcell U9C HBM phụ thuộc vào dải lực, chiều dài cáp, kiểu đầu nối, tùy chọn TEDS, inline amplifier, firmware IO-Link, phụ kiện knuckle eyes và số lượng đặt mua. Các model 50N, 100N, 200N, 0.5kN, 1kN, 2kN, 5kN, 10kN, 20kN và 50kN có thể có mức giá khác nhau tùy cấu hình.
Các yếu tố ảnh hưởng đến giá gồm:
- Dải lực danh định cần mua.
- Cấu hình tiêu chuẩn 1-U9C hoặc cấu hình tùy chọn K-U9C.
- Chiều dài cáp 1.5m, 3m, 5m, 6m, 7m hoặc 12m.
- Đầu dây tự do hoặc đầu nối chuyên dụng.
- Có hoặc không có TEDS.
- Có hoặc không có inline amplifier.
- Tín hiệu 0-10V, 4-20mA hoặc IO-Link.
- Phụ kiện knuckle eyes, KAB168 hoặc dây nối đất.
- Số lượng mua lẻ hoặc mua theo dự án.
- Yêu cầu hóa đơn, chứng từ hoặc tài liệu kỹ thuật.
Để nhận báo giá chính xác, khách hàng nên cung cấp dải lực cần đo, tín hiệu mong muốn, chiều dài cáp, kiểu đầu nối, môi trường sử dụng, ảnh cảm biến cũ nếu thay thế và yêu cầu kết nối với PLC hoặc bộ đo.
Địa chỉ mua Loadcell U9C HBM uy tín
Khi mua Loadcell U9C HBM, khách hàng nên chọn đơn vị am hiểu cảm biến lực, thiết bị cân điện tử và hệ thống đo lực công nghiệp để được tư vấn đúng kỹ thuật. Với dòng U9C, việc chọn đúng cấu hình rất quan trọng vì mỗi ứng dụng có thể yêu cầu dải lực, tín hiệu, chiều dài cáp, đầu nối, TEDS hoặc bộ khuếch đại khác nhau.
Cân Điện Tử Thái Bình Dương cung cấp loadcell, cảm biến lực, đầu cân, bộ khuếch đại, phụ kiện cân điện tử và giải pháp cân đo công nghiệp cho nhiều lĩnh vực sản xuất. Khách hàng được hỗ trợ kiểm tra model, tư vấn dải lực phù hợp và báo giá nhanh theo nhu cầu thực tế.
Lý do nên chọn Cân Điện Tử Thái Bình Dương:
- Cung cấp hàng chính hãng, rõ thông số.
- Tư vấn kỹ thuật tận tâm.
- Hỗ trợ chọn đúng dải lực và cấu hình.
- Tư vấn giải pháp đo lực kéo nén, kiểm tra lực, tự động hóa.
- Hỗ trợ chọn tín hiệu 0-10V, 4-20mA hoặc IO-Link phù hợp.
- Giá cạnh tranh cho cá nhân, doanh nghiệp và dự án.
- Giao hàng nhanh, đóng gói an toàn.
- Hỗ trợ kỹ thuật trong quá trình sử dụng.
Kết Luận
Loadcell U9C HBM là lựa chọn phù hợp cho các ứng dụng đo lực kéo nén, kiểm tra lực, thử nghiệm cơ khí, đồ gá sản xuất, máy ép nhỏ, máy kéo và hệ thống tự động hóa cần cảm biến lực nhỏ gọn, chính xác và dễ tích hợp. Với dải lực từ 50N đến 50kN, cấp chính xác HBK 0.2, cấp bảo vệ IP67, cáp PUR phù hợp drag chain và tùy chọn tín hiệu 0-10V, 4-20mA, IO-Link, sản phẩm đáp ứng tốt nhiều yêu cầu đo lực hiện đại.
Việc chọn đúng model Loadcell U9C HBM giúp hệ thống đo hoạt động ổn định hơn, giảm sai số, tăng độ tin cậy và hỗ trợ kiểm soát chất lượng hiệu quả hơn. Nếu bạn cần thay thế cảm biến cũ hoặc lắp mới cho hệ thống đo lực kéo nén nhỏ gọn, hãy kiểm tra kỹ dải lực, kiểu tín hiệu, chiều dài cáp, kiểu kết nối và điều kiện môi trường để chọn sản phẩm phù hợp.
